2. Unfold both the legs using the straps.

3. Lift the front panel until the load floor unfolds into

position.

4. Reverse the procedure to store the load floor.

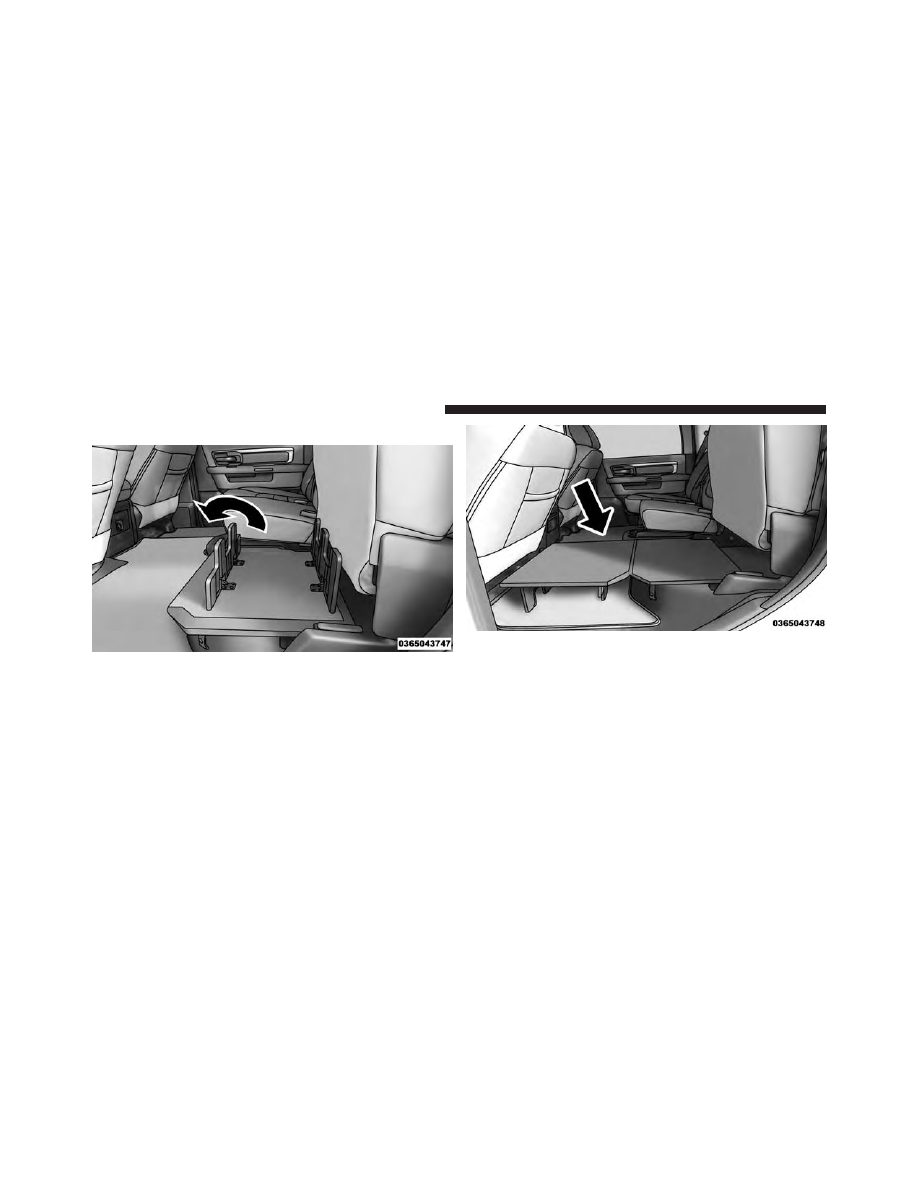

Load Floor Legs In Opened Position

Load Floor In Open Position

252

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

Positioning The Load Floor For Storage Access Under
The Seat

1. Lift the 60/40 seat cushion(s) to the upward position.

2. Unsnap the securing snap located at either side of the

load floor.

3. Lift the load floor up to access storage under the load

floor.

WARNING!

Do not drive with the load floor in the up position.
When stopping fast or in an accident, the load floor
could move to the down position causing serious
injury.

Quad Cab — If Equipped

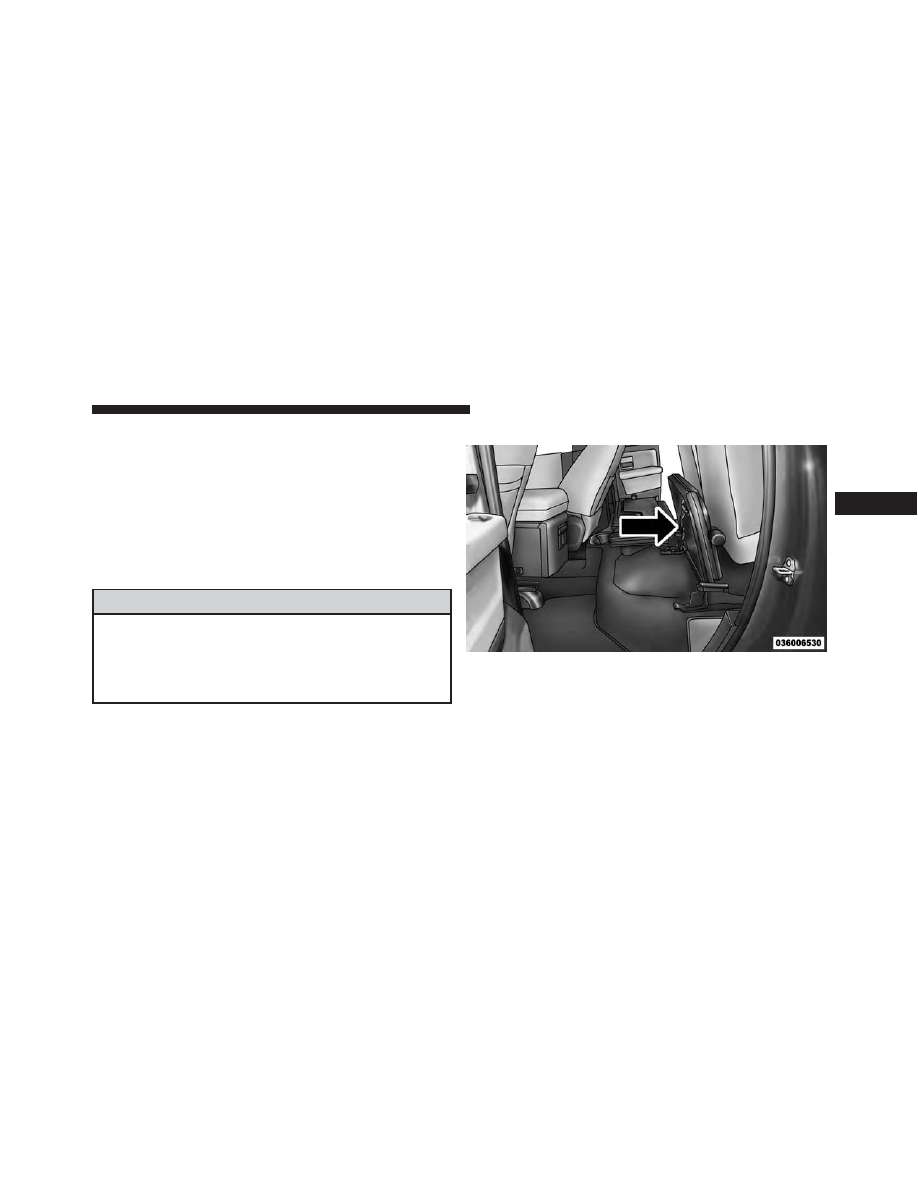

Load Floor Securing Straps/Quad Cab

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

253

Crew Cab — If Equipped

4. Reverse the procedure to put the load floor back in the

secured down position before you operate the vehicle.

PICKUP BOX

The pickup box has many features designed for utility
and convenience.

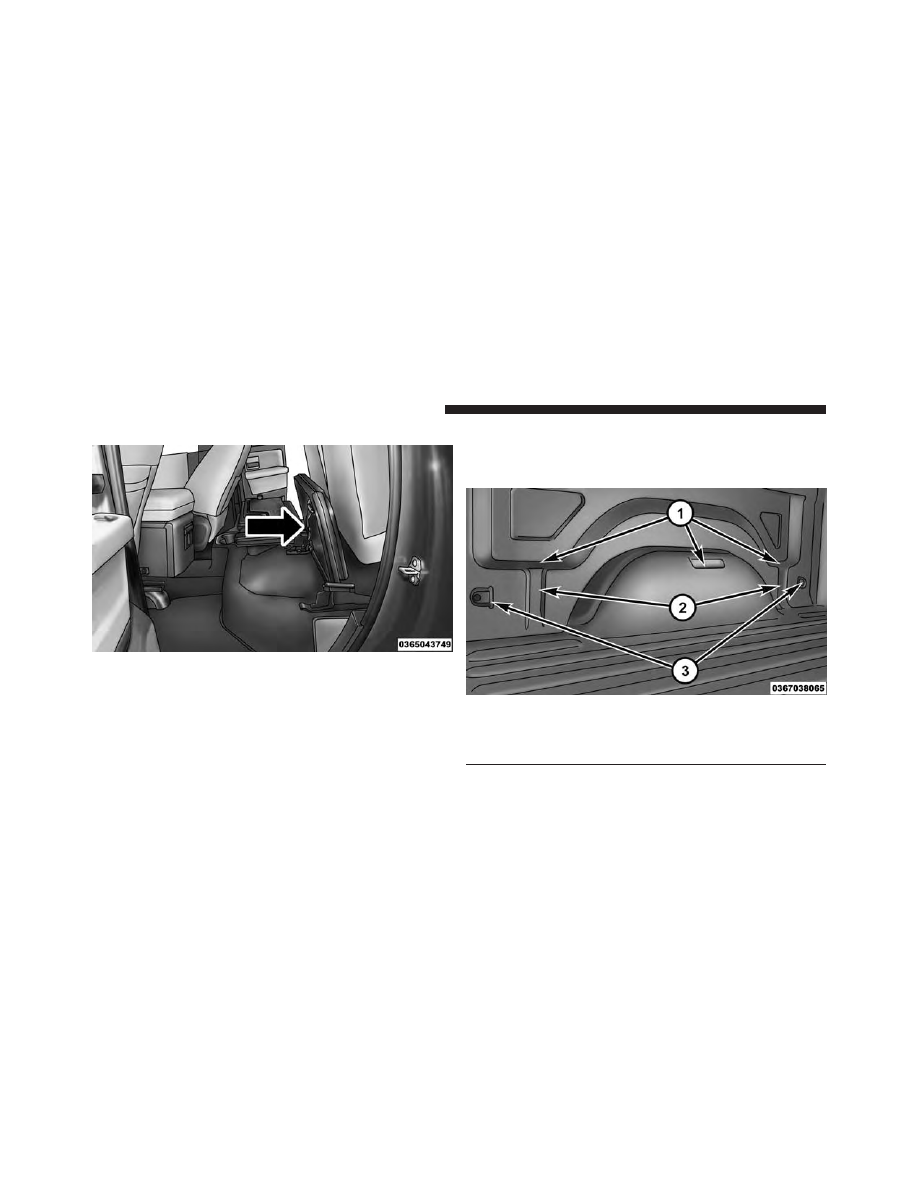

Load Floor Securing Straps/Crew Cab

Pick Up Box Features

1 — Upper Load Floor Indents
2 — Bulk Head Dividers
3 — Cleats

254

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

NOTE:

If you are installing a Toolbox, Ladder Rack or

Headache Rack at the front of the Pickup Box, you must
use Mopar Box Reinforcement Brackets that are available
from your authorized dealer.

You can carry wide building materials (sheets of ply-
wood, etc.) by building a raised load floor. Place lumber
across the box in the indentations provided above the
wheel housings and in the bulkhead dividers to form the
floor.

WARNING!

• The pickup box is intended for load carrying pur-

poses only, not for passengers, who should sit in
seats and use seat belts.

• Care should always be exercised when operating a

vehicle with unrestrained cargo. Vehicle speeds
may need to be reduced. Severe turns or rough

(Continued)

WARNING! (Continued)

roads may cause shifting or bouncing of the cargo
that may result in vehicle damage. If wide building
materials are to be frequently carried, the installa-
tion of a support is recommended. This will re-
strain the cargo and transfer the load to the pickup
box floor.

• If you wish to carry more than 600 lbs (272 kg) of

material suspended above the wheelhouse, sup-
ports must be installed to transfer the weight of the
load to the pickup box floor or vehicle damage may
result. The use of proper supports will permit
loading up to the rated payload.

• Unrestrained cargo may be thrown forward in an

accident causing serious or fatal injury.

There are stampings in the sheet metal on the inner side
bulkheads of the box in front of and behind both wheel

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

255

housings. Place wooden boards across the box from side
to side to create separate load compartments in the
pickup box.

There are four tie-down cleats bolted to the lower sides of
the pickup box that can sustain loads up to 1000 lbs
(450 kg) total.

Cargo Camera — If Equipped

Your vehicle may be equipped with the Cargo Camera
that allows you to see an image of the inside of the
pickup box. The image will be displayed in the Uconnect
screen.

A display timer is initiated when the cargo camera image
is displayed. The image will continue to be displayed
until the display timer exceeds 10 seconds and the vehicle
speed is above 8 mph (13 km/h) or the touchscreen
button

⬙X⬙ to disable display of the Cargo Camera image

is pressed.

NOTE:

If the vehicle speed remains below 8 mph

(13 km/h), the cargo camera image will be displayed
continuously until the touchscreen button

⬙X⬙ to disable

display of the Cargo Camera image is pressed.

The Cargo Camera is located in the bottom center area of
the center high-mounted stoplamp (CHMSL).

A touchscreen button

to indicate the current active

Camera image being displayed is made available
whenever the Cargo camera image is displayed.

Also, a touchscreen button

to switch the display to

Rear View camera image is made available whenever
the Cargo camera image is displayed.

A touchscreen button

⬙X⬙ to disable display of the camera

image is made available when the vehicle is not in
REVERSE gear.

256

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

NOTE:

If snow, ice, mud, or any foreign substance builds

up on the camera lens, clean the lens, rinse with water,
and dry with a soft cloth. Do not cover the lens.

Turning Cargo Camera On Or Off — With
Uconnect 8.4A/8.4AN

1. Press the “Controls” button located on the bottom of

the Uconnect display.

2. Press the “Cargo Camera” button

to turn the

Cargo Camera system ON.

NOTE:

Once initiated by the

⬙Cargo Camera⬙ button, the

Cargo Camera image may be deactivated by pressing the

⬙X⬙ soft button. On deactivation, the previous selected
screen will appear.

RAMBOX — IF EQUIPPED

The RamBox system is an integrated pickup box storage
and cargo management system consisting of three fea-
tures:

• Integrated box side storage bins
• Cargo extender/divider
• Bed rail tie-down system

RamBox Integrated Box Side Storage Bins

Cargo storage bins are located on both sides of the pickup
box. The cargo storage bins provide watertight, lockable,
illuminated storage for up to 150 lbs (68 kg) for 1500
series vehicles or 300 lbs (136 kg) for 2500 and 3500 series
vehicles of evenly distributed cargo.

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

257

CAUTION!

Failure to follow the following items could cause
damage to the vehicle:
• Assure that all cargo inside the storage bins is

properly secured.

• Do not exceed cargo weight rating of 150 lb (68 kg)

1500 series vehicles or 300 lbs (136 kg) for 2500 and
3500 series vehicles per bin.

To open a storage bin with the RamBox unlocked, push
and release the button located on the lid. The RamBox lid
will open upward to allow hand access. Lift the lid to
fully open.

NOTE:

RamBox will not open when the pushbutton is

pushed if the RamBox is locked.

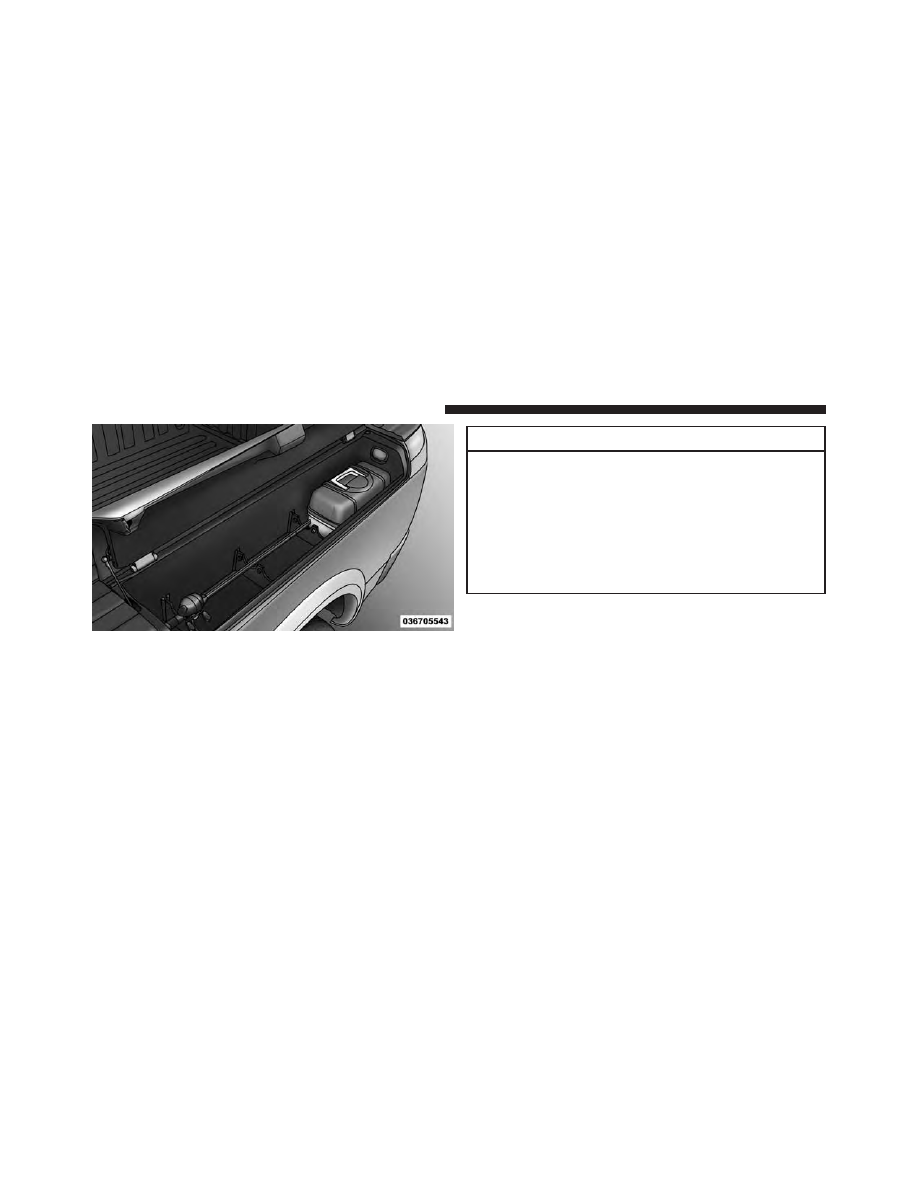

RamBox Cargo Storage Bins

258

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

The interior of the RamBox will automatically illuminate
when the lid is opened. In addition to the automatic
illumination switch, there is a manual on/off switch
located at the rear of each storage bin. Pushing the switch
once will turn off the bin lights, pushing the switch again
will turn the lights back on.

CAUTION!

Leaving the lid open for extended periods of time
could cause the vehicle battery to discharge. If the lid
is required to stay open for extended periods of time,

(Continued)

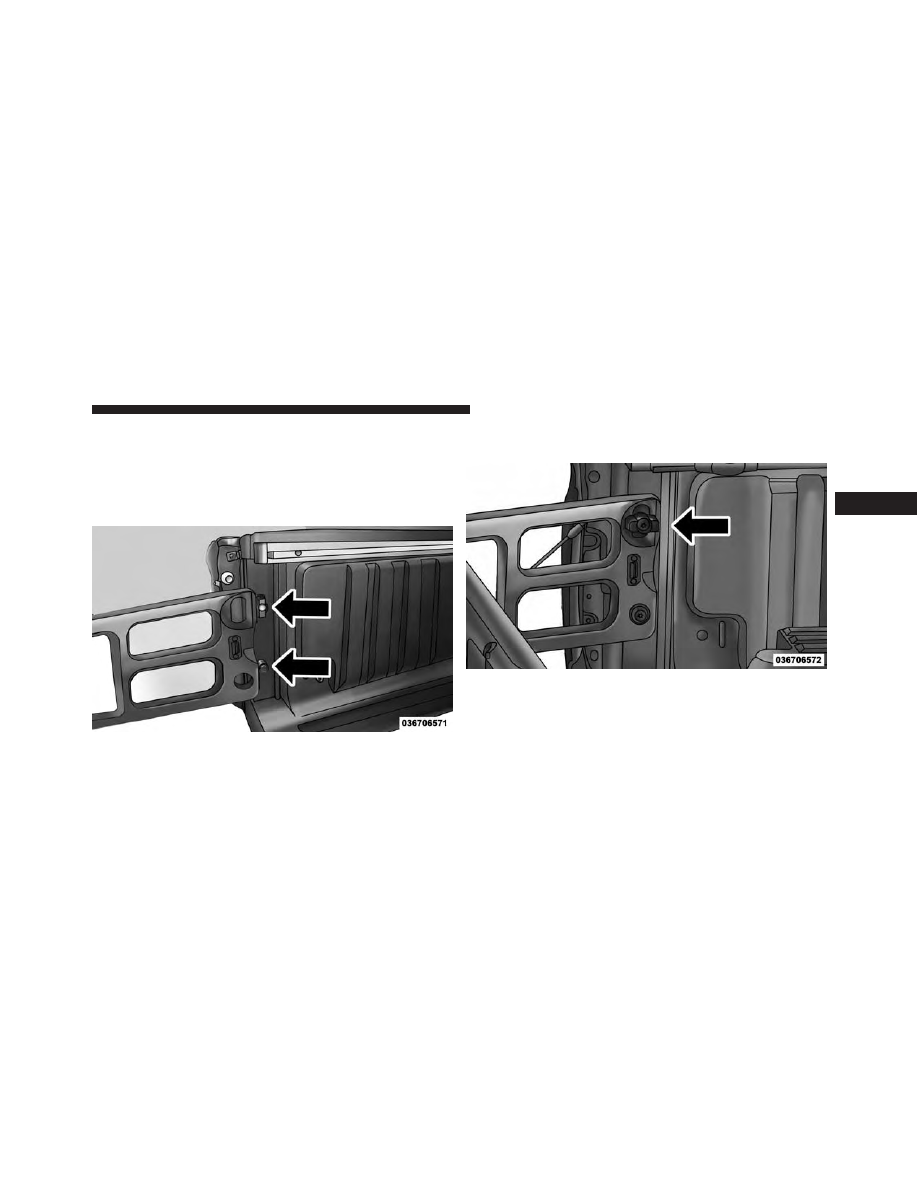

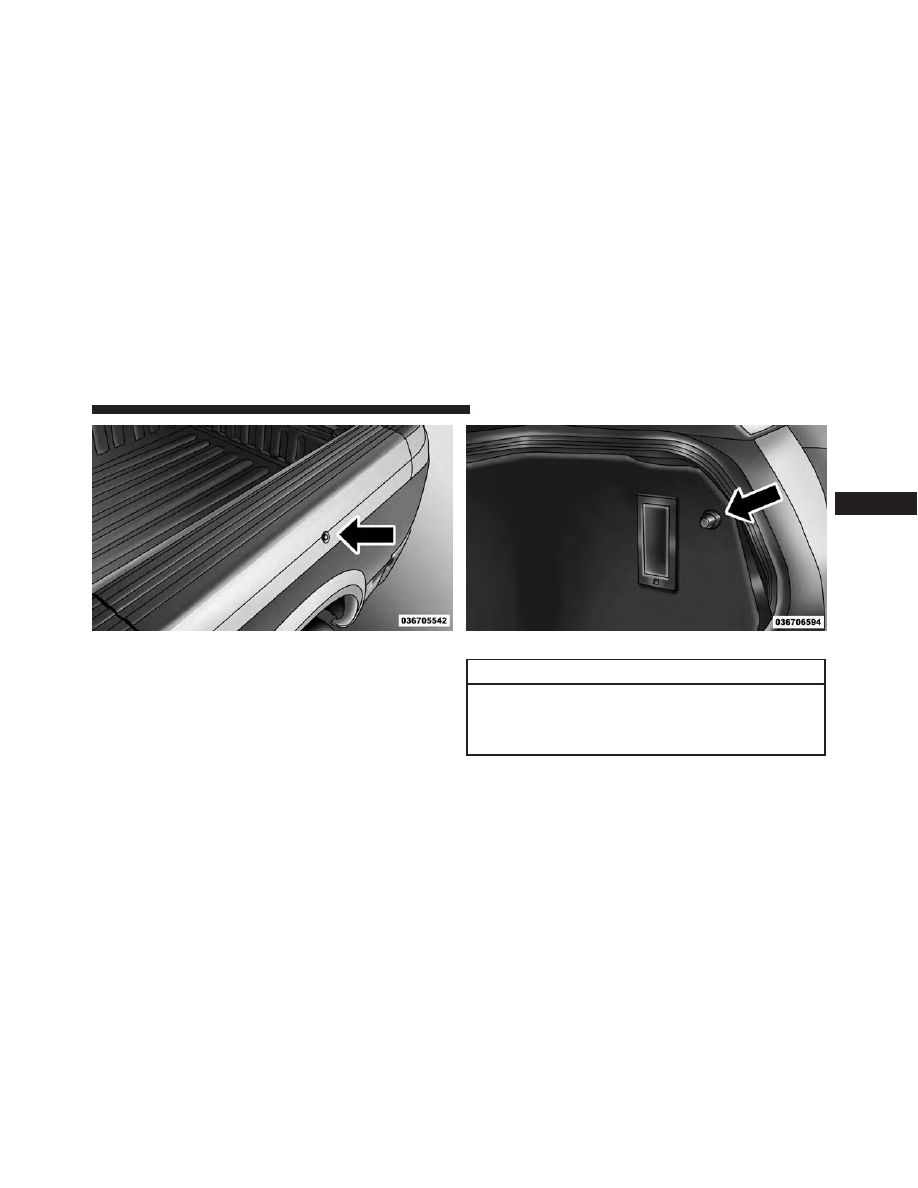

RamBox Pushbutton And Lock

RamBox Light Switch

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

259

CAUTION! (Continued)

it is recommended that the bin lights be turned off
manually using the on/off switch.

Cargo bins feature two removable drain plugs (to allow
water to drain from bins). To remove plug, pull up on the
edge. To install push plug downward into drain hole.

NOTE:

Provisions are provided in the bins for cargo

dividers and shelf supports. These accessories (in addi-
tion to other RamBox accessories) are available from
MOPAR.

Locking And Unlocking RamBox

Push and release the LOCK or UNLOCK button on the
RKE Key Fob to lock and unlock all doors, the tailgate
and the RamBox (if equipped). Refer to “Remote Keyless
Entry” for further details. The RamBox storage bins can
be locked using the vehicle key. To lock and unlock the

storage bin, insert the key into the keyhole on the
pushbutton and turn clockwise to lock or counterclock-
wise to unlock. Always return the key to the upright
(vertical) position before removing the key from the
pushbutton.

CAUTION!

• Ensure cargo bin lids are closed and latched before

moving or driving vehicle.

• Loads applied to the top of the bin lid should be

minimized to prevent damage to the lid and
latching/hinging mechanisms.

• Damage to the RamBox bin may occur due to

heavy/sharp objects placed in bin that shift due to
vehicle motion. In order to minimize potential for
damage, secure all cargo to prevent movement and
protect inside surfaces of bin from heavy/sharp
objects with appropriate padding.

260

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

RamBox Safety Warning

Carefully follow these warnings to help prevent personal
injury or damage to your vehicle:

WARNING!

• Always close the storage bin covers when your

vehicle is unattended.

• Do not allow children to have access to the storage

bins. Once in the storage bin, young children may
not be able to escape. If trapped in the storage bin,
children can die from suffocation or heat stroke.

• In an accident, serious injury could result if the

storage bin covers are not properly latched.

• Do not drive the vehicle with the storage bin covers

open.

• Keep the storage bin covers closed and latched

while the vehicle is in motion.

• Do not use a storage bin latch as a tie down.

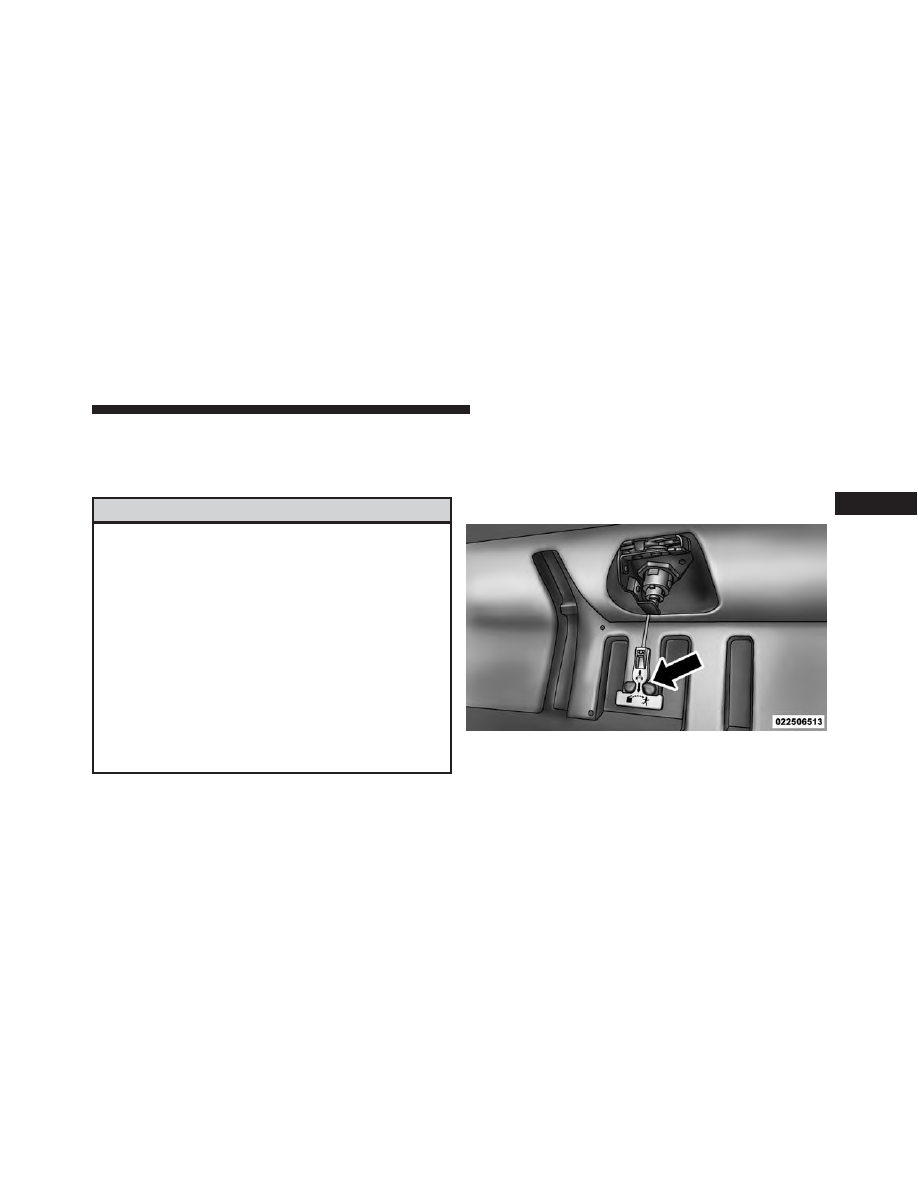

RamBox Storage Bin Cover Emergency Release
Lever — If Equipped

As a security measure, a Storage Bin Cover Emergency
Release is built into the storage bin cover latching mecha-
nism.

Storage Bin Cover Emergency Release Lever

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

261

NOTE:

In the event of an individual being locked inside

the storage bin, the storage bin cover can be opened from
inside of the bin by pulling on the glow-in-the-dark lever
attached to the storage bin cover latching mechanism.

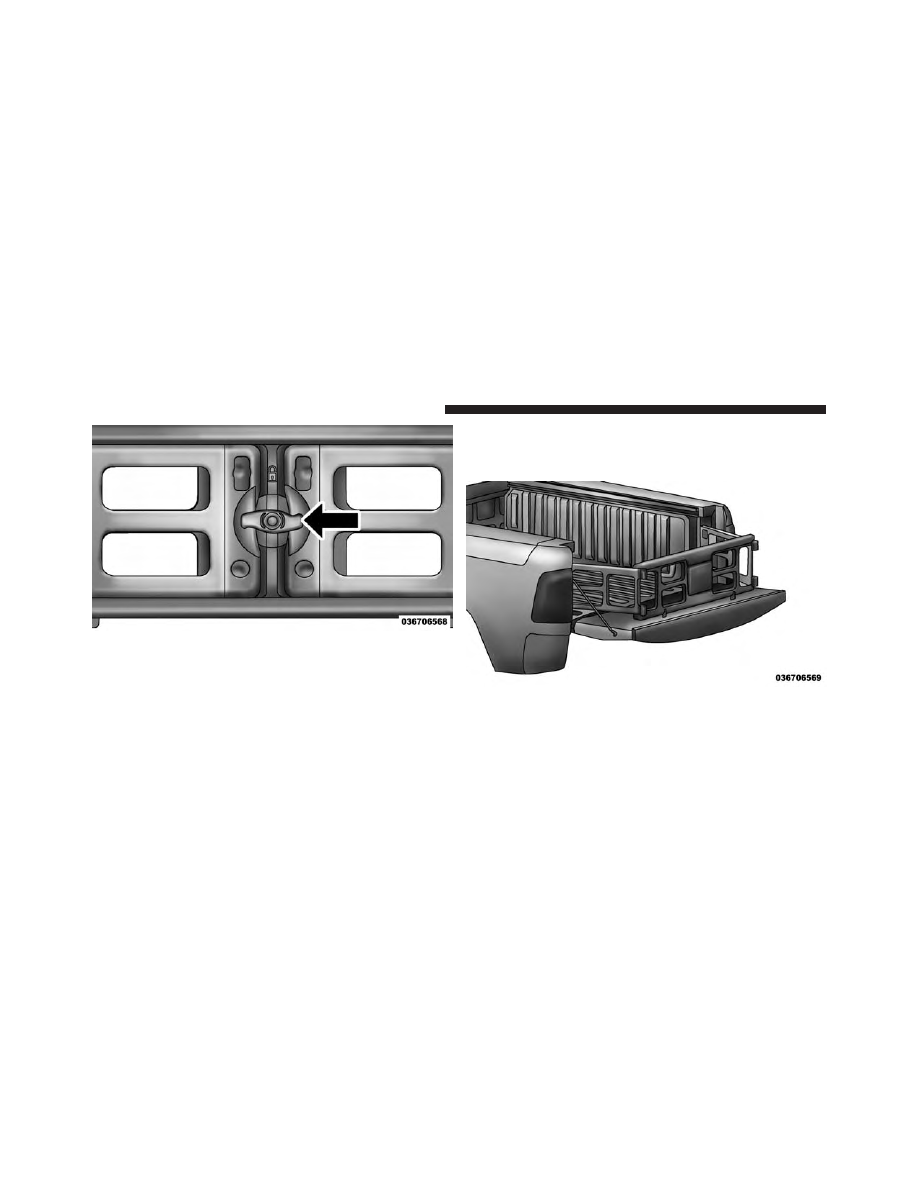

Bed Extender — If Equipped

The bed extender has three functional positions:

• Storage Position
• Divider Position
• Extender Position

Storage Position

The storage position for the bed extender is at the front of
the truck bed which maximizes the bed cargo area when
not in use.

To install the bed extender into the storage position,
perform the following:

1. Make sure the center handle is unlocked using the

vehicle key and rotate the center handle vertically to
release the extender side gates.

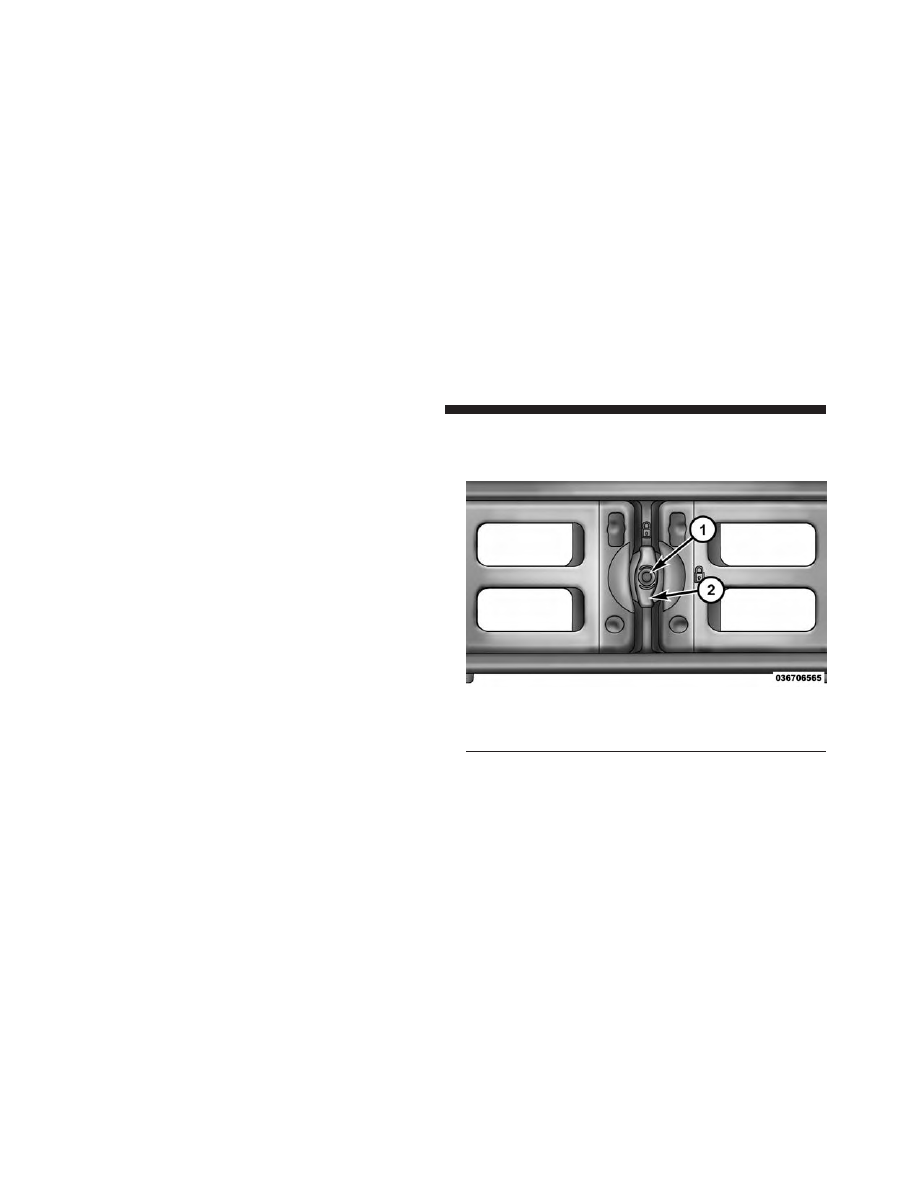

Center Handle And Lock

1 — Center Handle Lock
2 — Handle

262

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

2. With the side gates open, position the extender fully

forward in the bed against the front panel.

3. Rotate the side gates closed allowing the outboard

ends to be positioned in front of the cargo tie down
loops.

4. Rotate the center handle horizontally to secure the side

gates in the closed position.

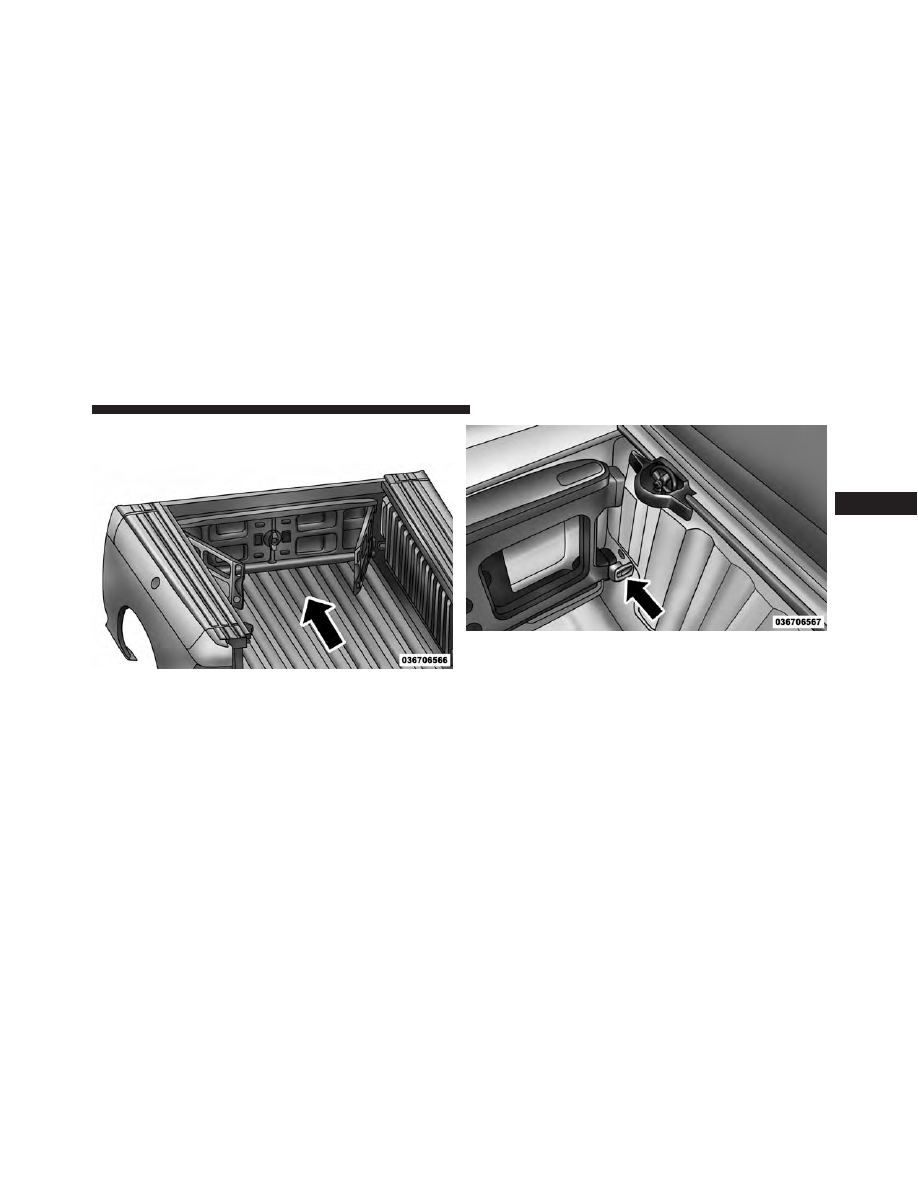

Storage Position

Cargo Tie Down Loop

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

263

5. Lock the center handle using the vehicle key to secure

the panel into place.

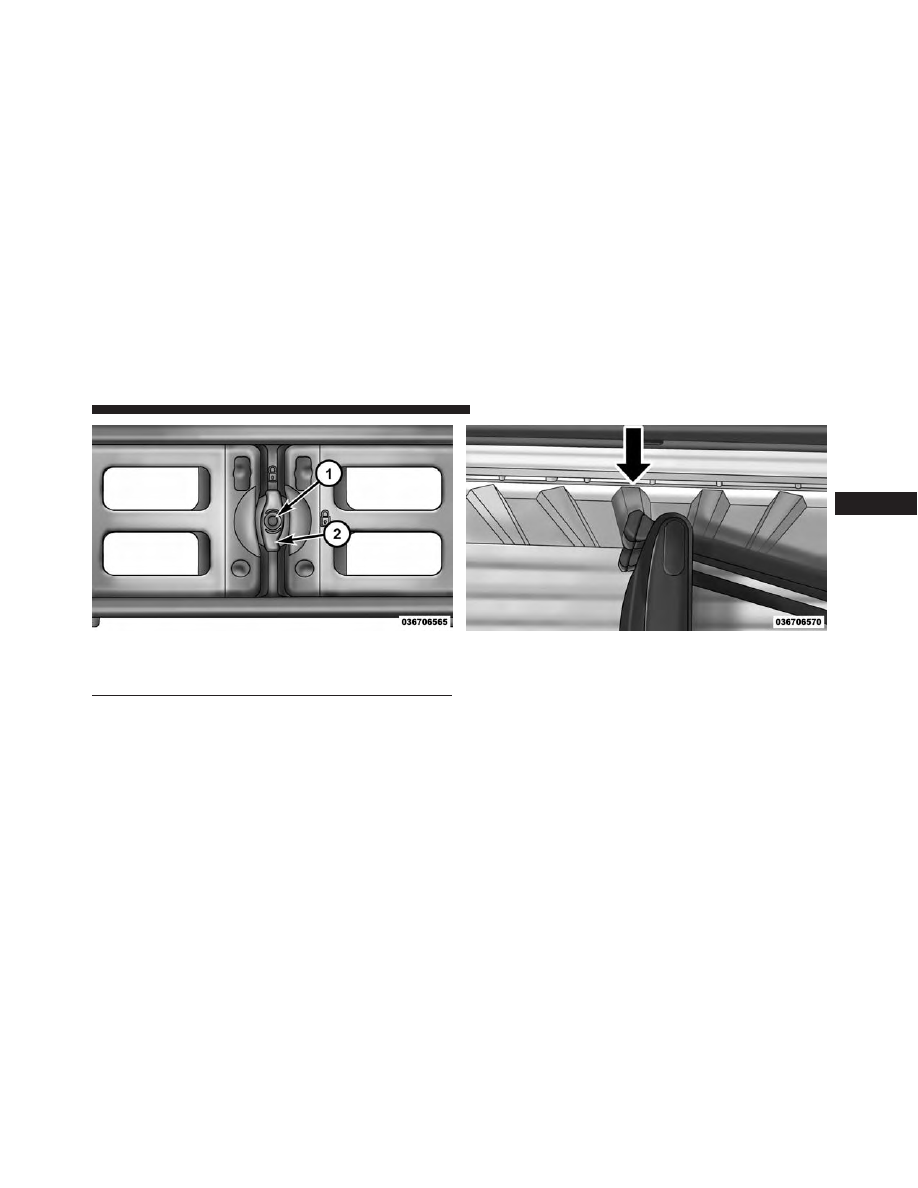

Divider Position

The divider position is intended for managing your cargo
and assisting in keeping cargo from moving around the
bed. There are 11 divider slots along the bed inner panels
which allow for various positions to assist in managing
your cargo.

To install the bed extender into a divider position per-
form the following:

1. Make sure the center handle is unlocked using the

vehicle key and rotate the center handle vertically to
release the extender side gates.

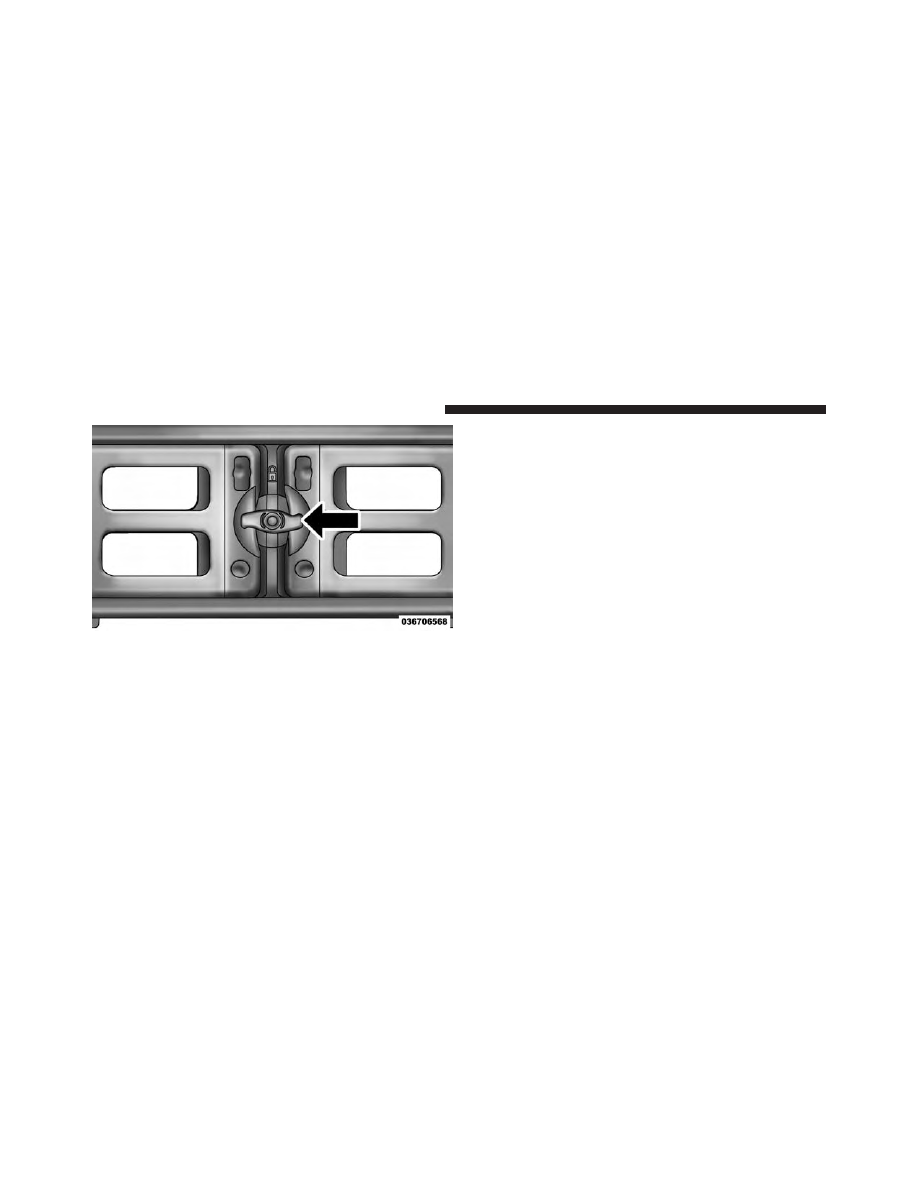

Side Gates Closed

264

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

2. With the side gates open, position the extender so the

outboard ends align with the intended slots in the
sides of the bed.

3. Rotate the side gates closed so that the outboard ends

are secured into the intended slots of the bed.

4. Rotate the center handle horizontally to secure the side

gates in the closed position.

Center Handle And Lock

1 — Center Handle Lock
2 — Handle

Aligning Gate To Slots

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

265

5. Lock the center handle to secure the panel into place.

Extender Position

The extender position allows you to load the bed of the
truck beyond the tail gate. The bed extender will add an
additional 15 in (38 cm) in the back of the truck when

additional cargo room is needed. The extender position
utilizes a locating pin and rotating handle located on both
sides of the truck bed near the tailgate.

To install the bed extender into the extender position
perform the following:

1. Lower the tailgate.

Side Gates Closed

Extender Position

266

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

2. Make sure the center handle is unlocked and rotate the

center handle vertically in order to release the ex-
tender side gates.

3. Fit the end of the side gate ends onto the pin and

handle.

4. Rotate the handles to the horizontal position to secure

into place.

Extender Installation

Locking Tab

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

267
