Dodge Ram 2500 (2016 year). Manual - part 14

Vehicle Information Center (EVIC), or Driver Interactive
Display (DID) will display “CLEARING CHANNELS.”
Release the buttons when the EVIC/DID displays
“CHANNELS CLEARED.”

NOTE:

• For vehicle’s equipped with Keyless Enter-N-Go, place

the ignition in the RUN position with the Engine ON.

• Erasing all channels should only be performed when

programming HomeLink for the first time. Do not
erase channels when programming additional buttons.

• If you have any problems, or require assistance, please

call toll-free 1-800-355-3515 or, on the Internet at
HomeLink.com for information or assistance.

Programming A Rolling Code

For programming garage door openers that were manu-
factured after 1995. These garage door openers can be
identified by the “LEARN” or “TRAIN” button located
where the hanging antenna is attached to the garage door
opener. It is NOT the button that is normally used to
open and close the door. The name and color of the
button may vary by manufacturer.

220

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

1. Turn the ignition switch to the ON/RUN position.

For vehicle’s equipped with Keyless Enter-N-Go, place
the ignition in the RUN position with the Engine ON.

2. Place the hand - held transmitter 1 to 3 inches (3 to 8 cm)

away from the HomeLink button you wish to program.

3. Push and hold the HomeLink button you want to

program while you push and hold the hand - held
transmitter button.

4. Continue to hold both buttons until the EVIC/DID

display changes from “CHANNEL # TRAINING” to
“CHANNEL # TRAINED,” then release both buttons.

NOTE:

• It may take up to 30 seconds or longer in some cases

for the channel to train.

• If the EVIC/DID displays “DID NOT TRAIN” repeat

from Step 2.

5. At the garage door opener motor (in the garage),

locate the “LEARN” or “TRAINING” button. This can
usually be found where the hanging antenna wire is
attached to the garage door opener/device motor.

Training The Garage Door Opener

1 — Door Opener
2 — Training Button

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

221

Firmly push and release the “LEARN” or “TRAIN-
ING” button. On some garage door openers/devices
there may be a light that blinks when the garage door
opener/device is in the LEARN/TRAIN mode.

NOTE:

You have 30 seconds in which to initiate the next

step after the LEARN button has been pushed.

6. Return to the vehicle and push the programmed

HomeLink button twice (holding the button for two
seconds each time). The EVIC/DID will display
“CHANNEL # TRANSMIT.” If the garage door
opener/device activates, programming is complete.

NOTE:

If the garage door opener/device does not acti-

vate, push the button a third time (for two seconds) to
complete the training.

To program the remaining two HomeLink buttons, repeat
each step for each remaining button. DO NOT erase the
channels.

Reprogramming A Single HomeLink Button
(Rolling Code)

To reprogram a channel that has been previously trained,
follow these steps:

1. Cycle the ignition to the ON/RUN position.

2. Push and hold the desired HomeLink button until the

indicator light begins to flash after 20 seconds. Do not
release the button.

3. Without releasing the button proceed with “Program-

ming A Rolling Code” step 2 and follow all remaining
steps.

Programming A Non-Rolling Code

For programming Garage Door Openers manufactured
before 1995.

1. Turn the ignition switch to the ON/RUN position.

222

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

2. Place the hand - held transmitter 1 to 3 inches (3 to 8 cm)

away from the HomeLink button you wish to program.

3. Push and hold the HomeLink button you want to

program while you push and hold the hand - held
transmitter button.

4. Continue to hold both buttons until the EVIC/DID

display changes from “CHANNEL # TRAINING” to
“CHANNEL # TRAINED,” then release both buttons.

NOTE:

• It may take up to 30 seconds or longer in some cases

for the channel to train.

• If the EVIC/DID displays “DID NOT TRAIN” repeat

from Step 2.

5. Push and hold the programmed HomeLink button.

The EVIC/DID will display “CHANNEL # TRANS-
MIT.” If the garage door opener/device activates,
programming is complete.

To program the remaining two HomeLink buttons, repeat
each step for each remaining button. DO NOT erase the
channels.

Reprogramming A Single HomeLink Button (Non
— Rolling Code)

To reprogram a channel that has been previously trained,
follow these steps:

1. Cycle the ignition to the ON/RUN position.

2. Push and hold the desired HomeLink button until the

indicator light begins to flash after 20 seconds. Do not
release the button.

3. Without releasing the button proceed with “Program-

ming A Non-Rolling Code” step 2 and follow all
remaining steps.

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

223

Canadian/Gate Operator Programming

For programming transmitters in Canada/United States
that require the transmitter signals to “time-out” after
several seconds of transmission.

Canadian radio frequency laws require transmitter sig-
nals to time-out (or quit) after several seconds of trans-
mission – which may not be long enough for HomeLink
to pick up the signal during programming. Similar to this
Canadian law, some U.S. gate operators are designed to
time-out in the same manner.

It may be helpful to unplug the device during the cycling
process to prevent possible overheating of the garage
door or gate motor.

1. Turn the ignition switch to the ON/RUN position.

For vehicle’s equipped with Keyless Enter-N-Go, place
the ignition in the RUN position with the Engine ON.

2. Place the hand - held transmitter 1 to 3 inches (3 to 8

cm) away from the HomeLink button you wish to
program.

3. Push and hold the HomeLink button while you push

and release (“cycle”), your hand - held transmitter
every two seconds.

4. Continue to hold both buttons until the EVIC/DID

display changes from “CHANNEL # TRAINING” to
“CHANNEL # TRAINED,” then release both buttons.

NOTE:

• It may take up to 30 seconds or longer in some cases

for the channel to train.

• If the EVIC/DID displays “DID NOT TRAIN” repeat

from Step 2.

224

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

5. Push and hold the programmed HomeLink button.

The EVIC/DID will display “CHANNEL # TRANS-
MIT.” If the device is plugged in and activates, pro-
gramming is complete.

If you unplugged the garage door opener/device for
programming, plug it back in at this time.

Reprogramming A Single HomeLink Button
(Canadian/Gate Operator)

To reprogram a channel that has been previously trained,
follow these steps:

1. Turn the ignition switch to the ON/RUN position.

For vehicle’s equipped with Keyless Enter-N-Go, place
the ignition in the RUN position with the Engine ON.

2. Push and hold the desired HomeLink button until the

EVIC/DID displays “CHANNEL # TRAINING” Do
not release the button.

3. Without

releasing

the

button

proceed

with

“Canadian/Gate Operator Programming” Step 2 and
follow all remaining steps.

Using HomeLink

To operate, push and release the programmed HomeLink
button. Activation will now occur for the programmed
device (i.e. garage door opener, gate operator, security
system, entry door lock, home/office lighting, etc.) The
hand-held transmitter of the device may also be used at
any time.

Security

It is advised to erase all channels before you sell or turn
in your vehicle.

To erase the channels press and hold the two outside
HomeLink buttons (I and III) for up 20 seconds. The
Electronic Vehicle Information Center (EVIC) or Driver

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

225

Interactive Display (DID) will display “CLEARING
CHANNELS.” Release the buttons when the EVIC/DID
displays “CHANNELS CLEARED.”

The HomeLink Universal Transceiver is disabled when
the Vehicle Security Alarm is active.

Troubleshooting Tips

If you are having trouble programming HomeLink, here
are some of the most common solutions:
• Replace the battery in the Garage Door Opener hand-

held transmitter.

• Push the LEARN button on the Garage Door Opener

to complete the training for a Rolling Code.

• Did you unplug the device for programming and

remember to plug it back in?

If you have any problems, or require assistance, please
call toll-free 1-800-355-3515 or, on the Internet at
HomeLink.com for information or assistance.

WARNING!

• Vehicle exhaust contains carbon monoxide, a dan-

gerous gas. Do not run your vehicle in the garage
while programming the transceiver. Exhaust gas
can cause serious injury or death.

• Your motorized door or gate will open and close

while you are programming the universal trans-
ceiver. Do not program the transceiver if people,
pets or other objects are in the path of the door or
gate. Only use this transceiver with a garage door
opener that has a “stop and reverse” feature as
required by Federal safety standards. This includes
most garage door opener models manufactured

(Continued)

226

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

WARNING! (Continued)

after 1982. Do not use a garage door opener without
these safety features. Call toll-free 1-800-355-3515
or, on the Internet at HomeLink.com for safety
information or assistance.

General Information

This device complies with Part 15 of the FCC Rules and
with Industry Canada licence-exempt RSS standard(s).
Operation is subject to the following two conditions:

1. This device may not cause harmful interference, and

2. This device must accept any interference received,

including interference that may cause undesired op-
eration.

NOTE:

Changes or modifications not expressly approved

by the party responsible for compliance could void the
user’s authority to operate the equipment.

POWER SUNROOF — IF EQUIPPED

The power sunroof switch is located on the overhead
console between the courtesy/reading lights.

Power Sunroof Switch

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

227

WARNING!

• Never leave children unattended in a vehicle, or

with access to an unlocked vehicle. Never leave the
Key Fob in or near the vehicle, or in a location
accessible to children. Do not leave the ignition of
a vehicle equipped with Keyless Enter-N-Go in the
ACC or ON/RUN mode. Occupants, particularly
unattended children, can become entrapped by the
power sunroof while operating the power sunroof
switch. Such entrapment may result in serious
injury or death.

• In a collision, there is a greater risk of being thrown

from a vehicle with an open sunroof. You could
also be seriously injured or killed. Always fasten
your seat belt properly and make sure all passen-
gers are also properly secured.

(Continued)

WARNING! (Continued)

• Do not allow small children to operate the sunroof.

Never allow your fingers, other body parts, or any
object, to project through the sunroof opening.
Injury may result.

Opening Sunroof — Manual Mode

To open the sunroof, push and hold the switch rearward
to full open. Any release of the switch will stop the
movement. The sunroof and sunshade will remain in a
partially opened condition until the sunroof switch is
pushed again.

Closing Sunroof — Manual Mode

To close the sunroof, push and hold the switch in the
forward position. Any release of the switch will stop the
movement and the sunroof will remain in a partially
closed condition until the sunroof switch is pushed again.

228

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

Opening Sunroof — Express

Push the switch rearward and release it within one-half
second and the sunroof will open automatically from any
position. The sunroof will open fully and stop automati-
cally. This is called “Express Open”. During Express
Open operation, any other actuation of the sunroof
switch will stop the sunroof.

Closing Sunroof — Express

Push the switch forward and release it within one-half
second and the sunroof will close automatically from any
position. The sunroof will close fully and stop automati-
cally. This is called “Express Close.” During Express
Close operation, any other actuation of the switch will
stop the sunroof.

Pinch Protect Feature

This feature will detect an obstruction in the opening of
the sunroof during Express Close operation. If an ob-
struction in the path of the sunroof is detected, the
sunroof will automatically retract. Remove the obstruc-
tion if this occurs.

NOTE:

If three consecutive sunroof close attempts result

in Pinch Protect reversals, Pinch Protect will disable, and
the sunroof must be closed in Manual Mode.

Venting Sunroof — Express

Push and release the Vent button within one half second
and the sunroof will open to the vent position. This is
called “Express Vent” and it will occur regardless of
sunroof position. During Express Vent operation, any
movement of the switch will stop the sunroof.

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

229

Sunshade Operation

The sunshade can be opened manually. However, the
sunshade will open automatically as the sunroof opens.

NOTE:

The sunshade cannot be closed if the sunroof is

open.

Wind Buffeting

Wind buffeting can be described as the perception of
pressure on the ears or a helicopter-type sound in the
ears. Your vehicle may exhibit wind buffeting with the
windows down, or the sunroof (if equipped) in certain
open or partially open positions. This is a normal occur-
rence and can be minimized. If the buffeting occurs with
the rear windows open, open the front and rear windows
together to minimize the buffeting. If the buffeting occurs
with the sunroof open, adjust the sunroof opening to
minimize the buffeting or open any window.

Sunroof Maintenance

Use only a nonabrasive cleaner and a soft cloth to clean
the glass panel.

Ignition Off Operation

The power sunroof switch will remain active in Acces-
sory Delay for up to approximately ten minutes after the
ignition switch is turned to the LOCK position. Opening
either front door will cancel this feature.

NOTE:

Ignition Off time is programmable through the

Uconnect System. Refer to “Uconnect Settings/Customer
Programmable Features” in “Understanding Your Instru-
ment Panel” for further information.

ELECTRICAL POWER OUTLETS

The auxiliary 12 Volt (13 Amp) power outlets can provide
power for in-cab accessories designed for use with the
standard “cigar lighter” plug. The 12 Volt power outlets

230

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

and USB Port (Charge Only) have a cap attached to the
outlet indicating “12V DC,” together with either a key
symbol, battery symbol, or USB symbol.

A key symbol indicates that the key must be in the
ON/RUN or ACC positions for the outlet to provide
power. The battery symbol indicates that the outlet is
connected to the battery, and can provide power at all
times.

NOTE:

To ensure proper operation, a MOPAR knob and

element must be used.

The auxiliary power outlets can be found in the following
locations:

CAUTION!

• Do not exceed the maximum power of 160 Watts (13

Amps) at 12 Volts. If the 160 Watts (13 Amps) power
rating is exceeded, the fuse protecting the system
will need to be replaced.

• Power outlets are designed for accessory plugs

only. Do not insert any other object in the power
outlets as this will damage the outlet and blow the
fuse. Improper use of the power outlet can cause
damage not covered by your New Vehicle Limited
Warranty.

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

231

• Lower left and lower right of the center stack when

equipped with a bench seat.

• Center console when equipped with bucket seats.

Power Outlets — Center Stack

1 — Power Outlet
2 — USB Port (Charge Only)

Power Outlet — Center Console

232

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

• Inside the upper lid of the center storage compartment

— if equipped.

• Rear of the center console storage compartment —

Quad Cab or Crew Cab.

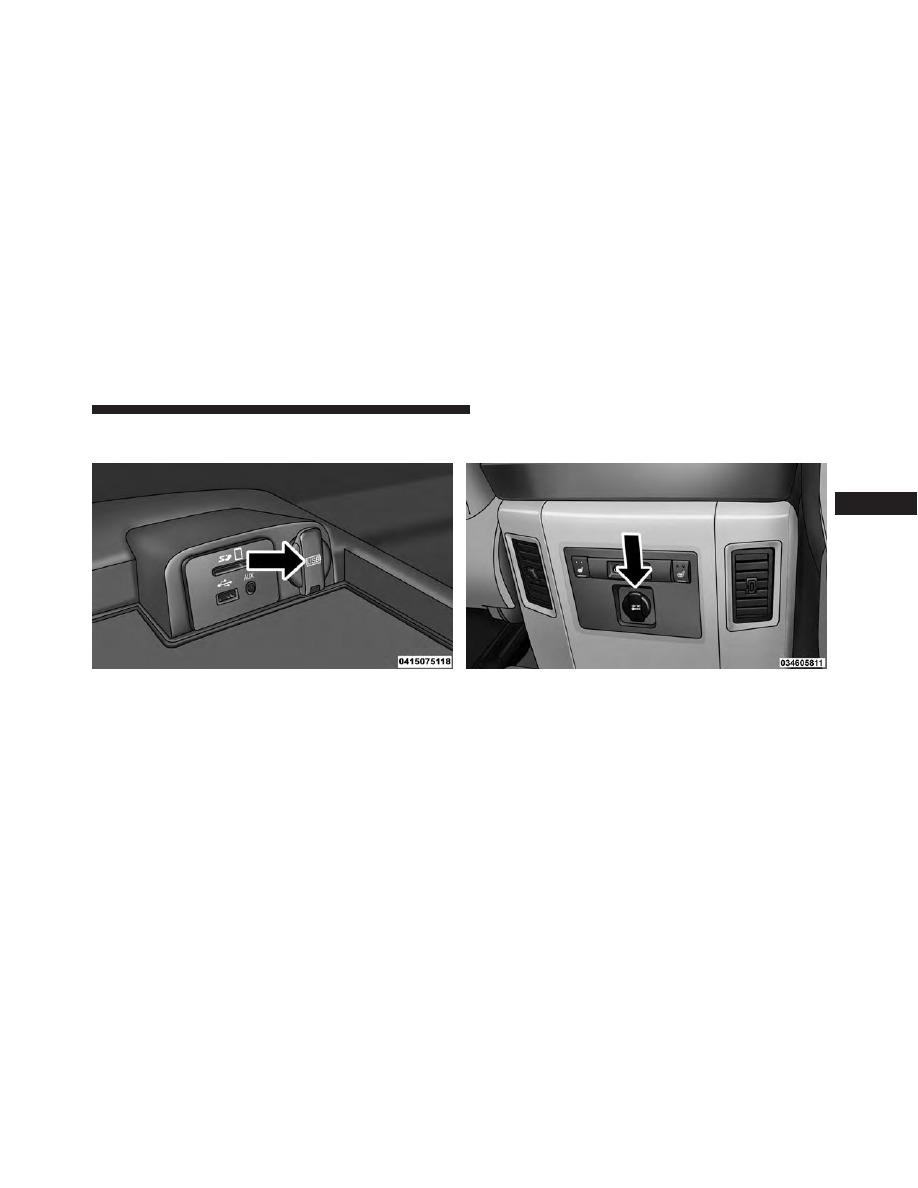

USB Port (Charge Only) — Upper Lid

Power Outlet — Rear Center Console

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

233

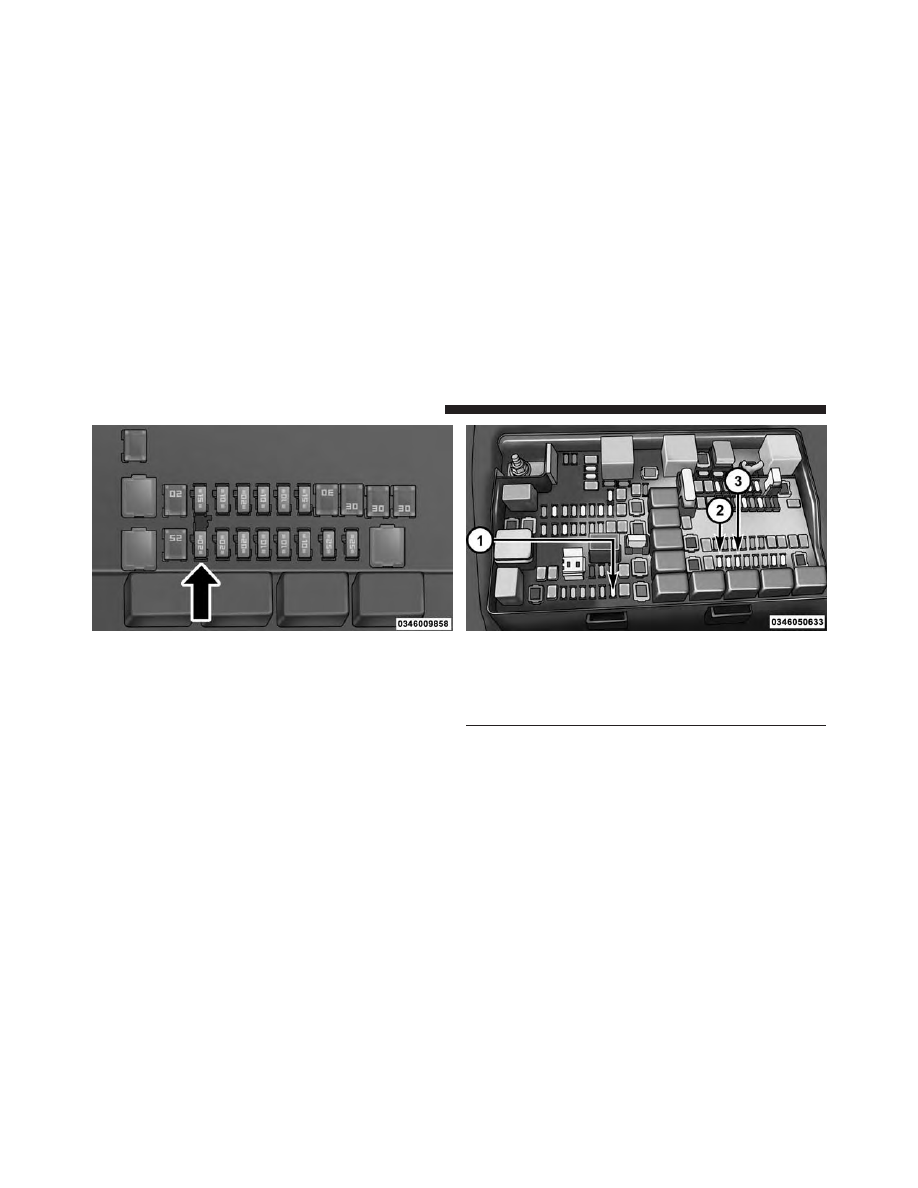

Power Outlet — Rear Center Console Fuse

Power Outlet Fuse Locations

1 — F104 Fuse 20 A Yellow Power Outlet Center Console Bin /
USB Port (Charge Only)
2 — F90–F91 Fuse 20 A Yellow Power Outlet Rear Center Console
3 — F93 Fuse 20 A Yellow Cigar Lighter Instrument Panel

234

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

The key symbol indicates that this outlet can supply
power when the key is in the ON/RUN or ACC posi-
tions.

All accessories connected to the outlet(s) should be
removed or turned off when the vehicle is not in use to
protect the battery against discharge.

WARNING!

To avoid serious injury or death:
• Only devices designed for use in this type of outlet

should be inserted into any 12 Volt outlet.

• Do not touch with wet hands.

• Close the lid when not in use and while driving the

vehicle.

• If this outlet is mishandled, it may cause an electric

shock and failure.

CAUTION!

• Many accessories that can be plugged in draw

power from the vehicle’s battery, even when not in
use (i.e., cellular phones, etc.). Eventually, if
plugged in long enough, the vehicle’s battery will
discharge sufficiently to degrade battery life and/or
prevent the engine from starting.

• Accessories that draw higher power (i.e., coolers,

vacuum cleaners, lights, etc.), will discharge the
battery even more quickly. Only use these intermit-
tently and with greater caution.

• After the use of high power draw accessories, or

long periods of the vehicle not being started (with
accessories still plugged in), the vehicle must be
driven a sufficient length of time to allow the
generator to recharge the vehicle’s battery.

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

235
