WARNING!

To reduce the risk of potential injury or property
damage:
• Cargo must be secured.

• Do not exceed cargo load rating of your vehicle.

• Secure all loads to truck utilizing cargo tie downs.

• Extender should not be used as cargo tie down.

• When vehicle is in motion do not exceed 150 lbs

(68 kg) load on the tailgate.

• The bed extender is not intended for off road use.

• When not in use, the extender/divider should be in

stowed or divider position with the tailgate closed.

• When in use all handles are to be in the locked

position.

Bed Rail Tie-Down System

CAUTION!

The maximum load per cleat should not exceed
250 lbs (113 kg) and the angle of the load on each cleat
should not exceed 45 degrees above horizontal, or
damage to the cleat or cleat rail may occur.

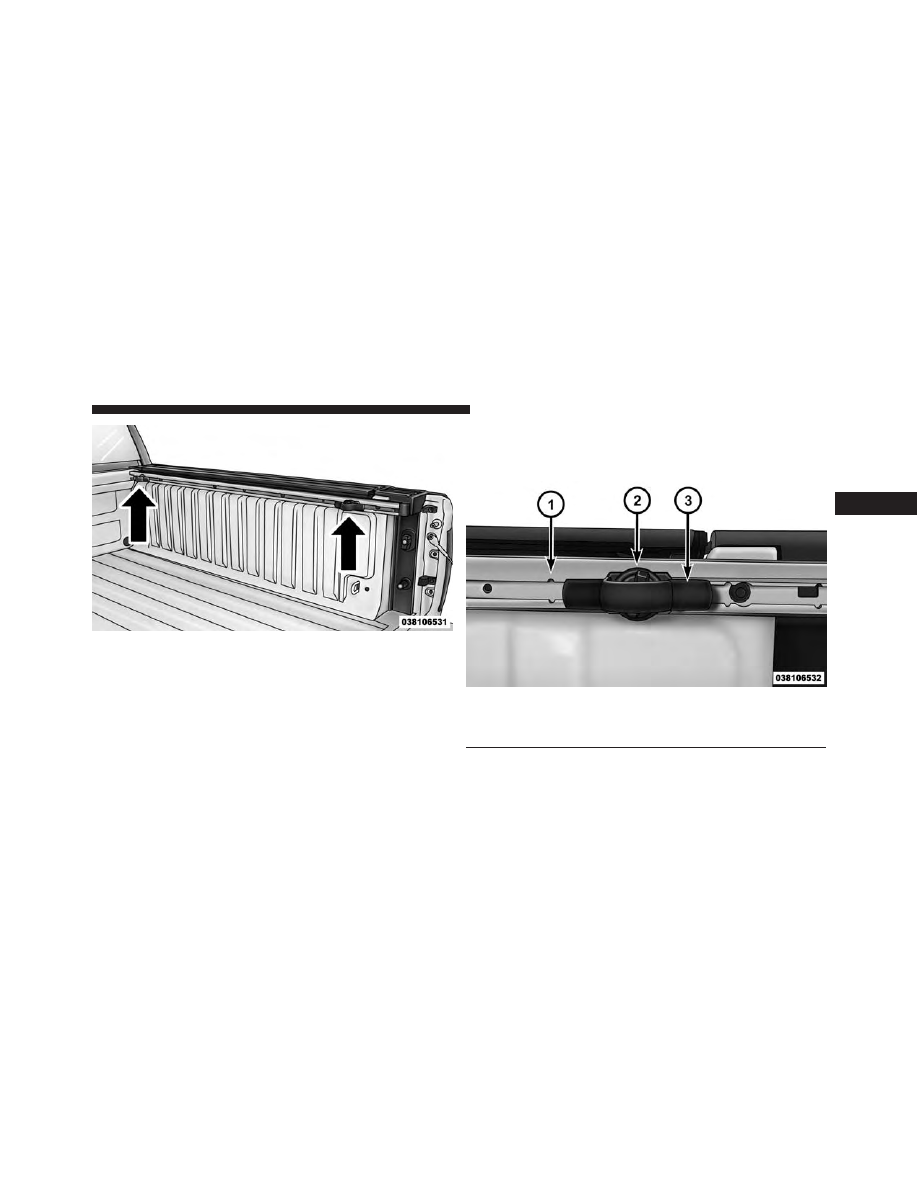

There are two adjustable cleats on each side of the bed
that can be used to assist in securing cargo.

268

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

Each cleat must be located and tightened down in one of
the detents, along either rail, in order to keep cargo
properly secure.

To move the cleat to any position on the rail, turn the nut
counterclockwise, approximately three turns. Then pull

out on the cleat and slide it to the detent nearest the
desired location. Make sure the cleat is seated in the
detent and tighten the nut.

Adjustable Cleats

1 — Utility Rail Detent
2 — Cleat Retainer Nut
3 — Utility Rail Cleat

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

269

To remove the cleats from the utility rail, remove the end
cap screw located in the center of the end cap, using a
#T30 Torx head driver. Remove the end cap and slide the
cleat off the end of the rail.

SLIDE-IN CAMPERS

Camper Applications

Certain truck models are not recommended for slide-in
campers. To determine if your vehicle is excluded, please
refer to the “Consumer Information Truck-Camper Load-
ing” document available from your authorized dealer.
For safety reasons, follow all instructions in this impor-
tant document.

NOTE:

When a cap or pickup camper is installed on a

vehicle, an alternate Center High-Mounted Stop Light
(CHMSL) must be provided.

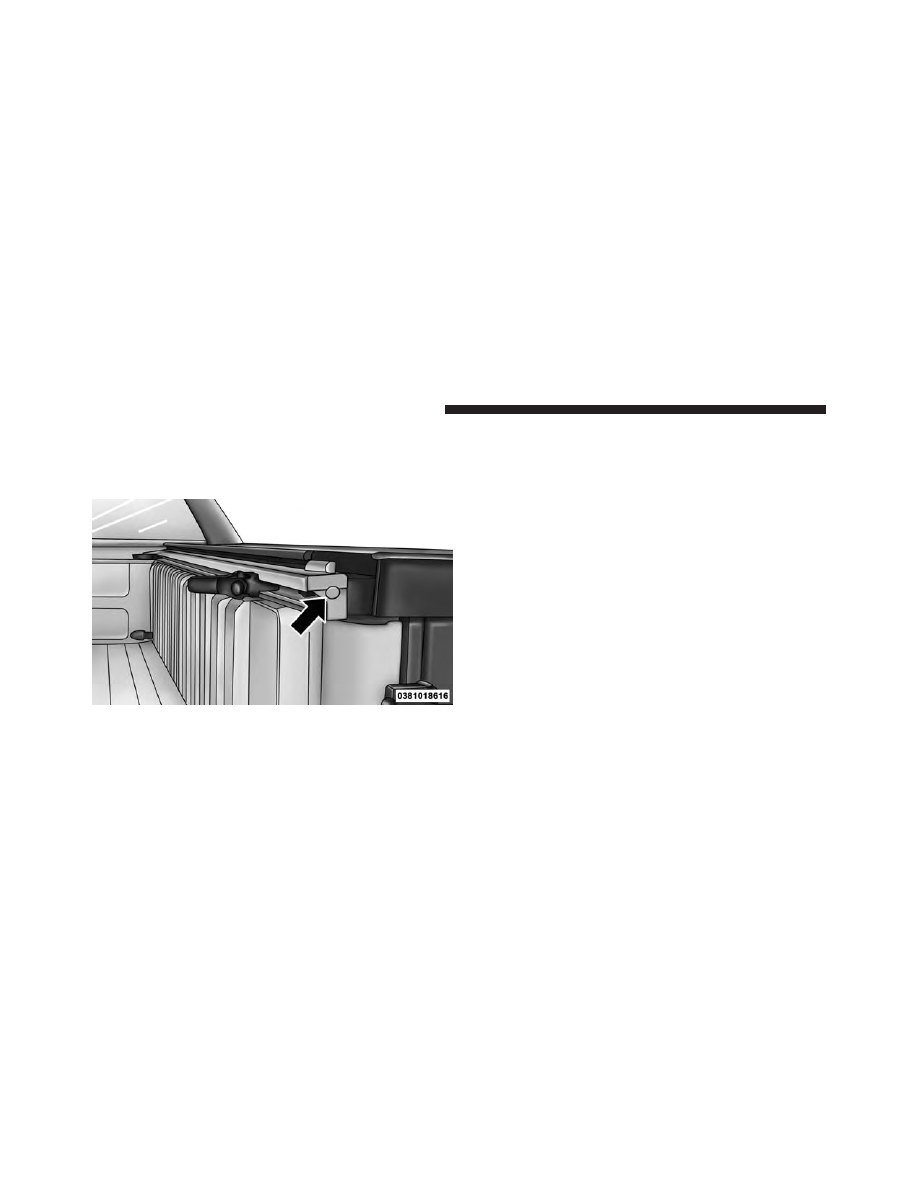

Utility Rail End Cap

270

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

EASY-OFF TAILGATE

To simplify mounting of a camper unit with an overhang,
the tailgate can be removed.

NOTE:

If your vehicle is equipped with a rear camera or

RKE (Remote Keyless Entry) the electrical connector
must be disconnected prior to removing the tailgate.

Disconnecting The Rear Camera Or Remote
Keyless Entry — If Equipped

1. Open the tailgate to access the rear camera or RKE

(Remote Keyless Entry) connector bracket located on
the rear sill.

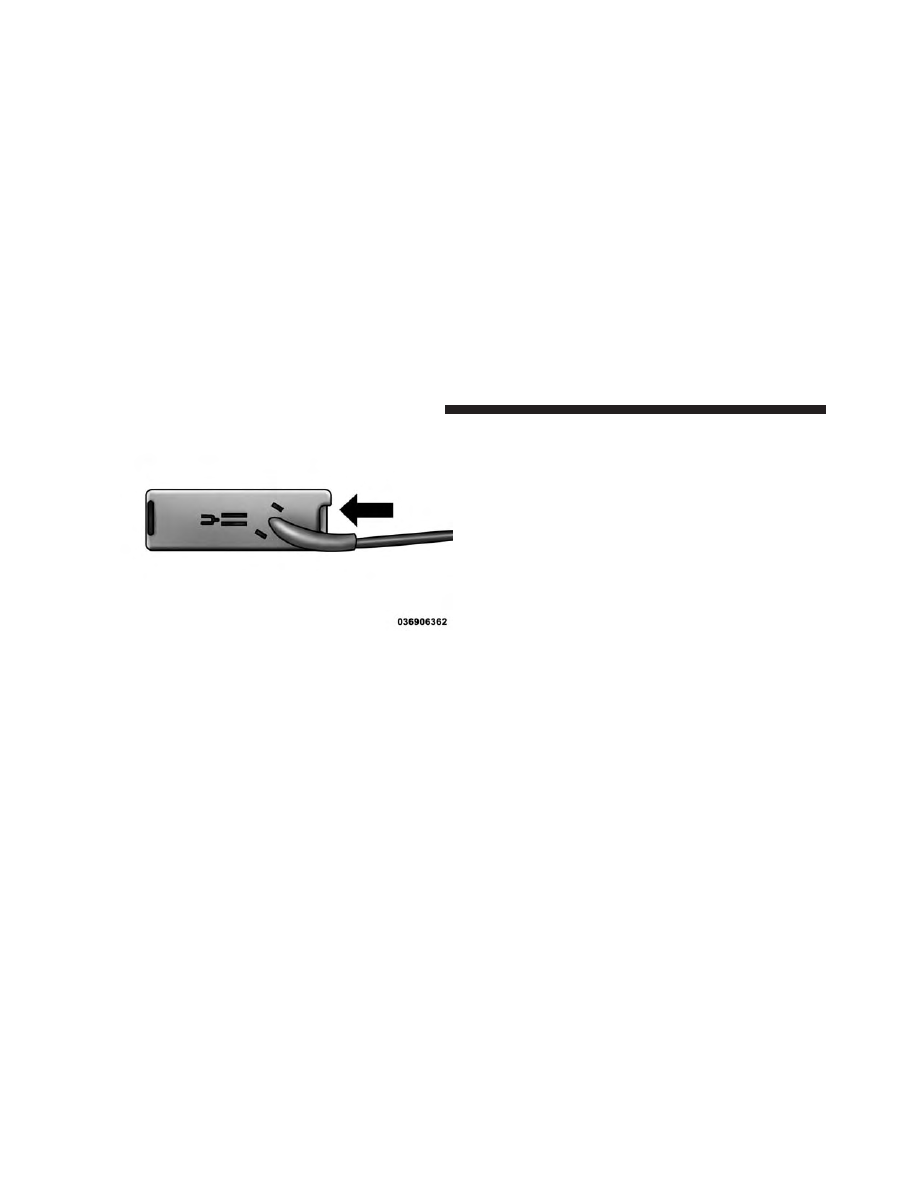

2. Remove the connector bracket from the sill by pushing

inward in the locking tab.

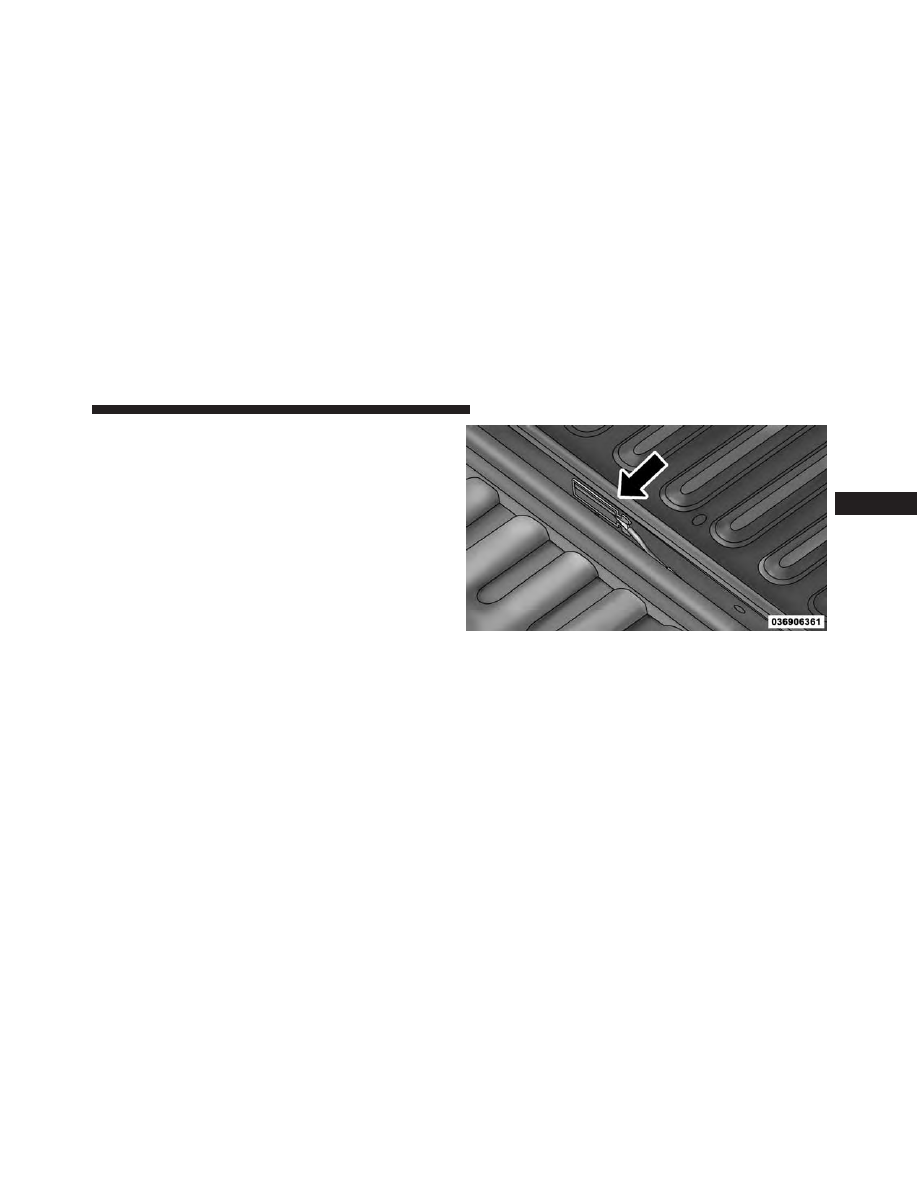

Connector Bracket

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

271

3. Disconnect the chassis wiring harness, ensuring the

connector bracket does not fall into the sill.

4. Connect the chassis plug and bracket (provided in the

glove box) to the chassis wiring harness and insert the
bracket back into the sill.

5. Connect the tailgate plug (provided in the glove box)

to the tailgate wiring harness to ensure that the
terminals do not corrode.

6. Tape the tailgate harness and bracket against the

forward-facing surface of the tailgate. This will pre-
vent damaging the connector and bracket when stor-
ing or reinstalling the tailgate.

Removing The Tailgate

1. Disconnect the wiring harness for the rear camera and

or power locks (if equipped), refer to “Disconnecting
the Rear Camera — If Equipped” in this section.

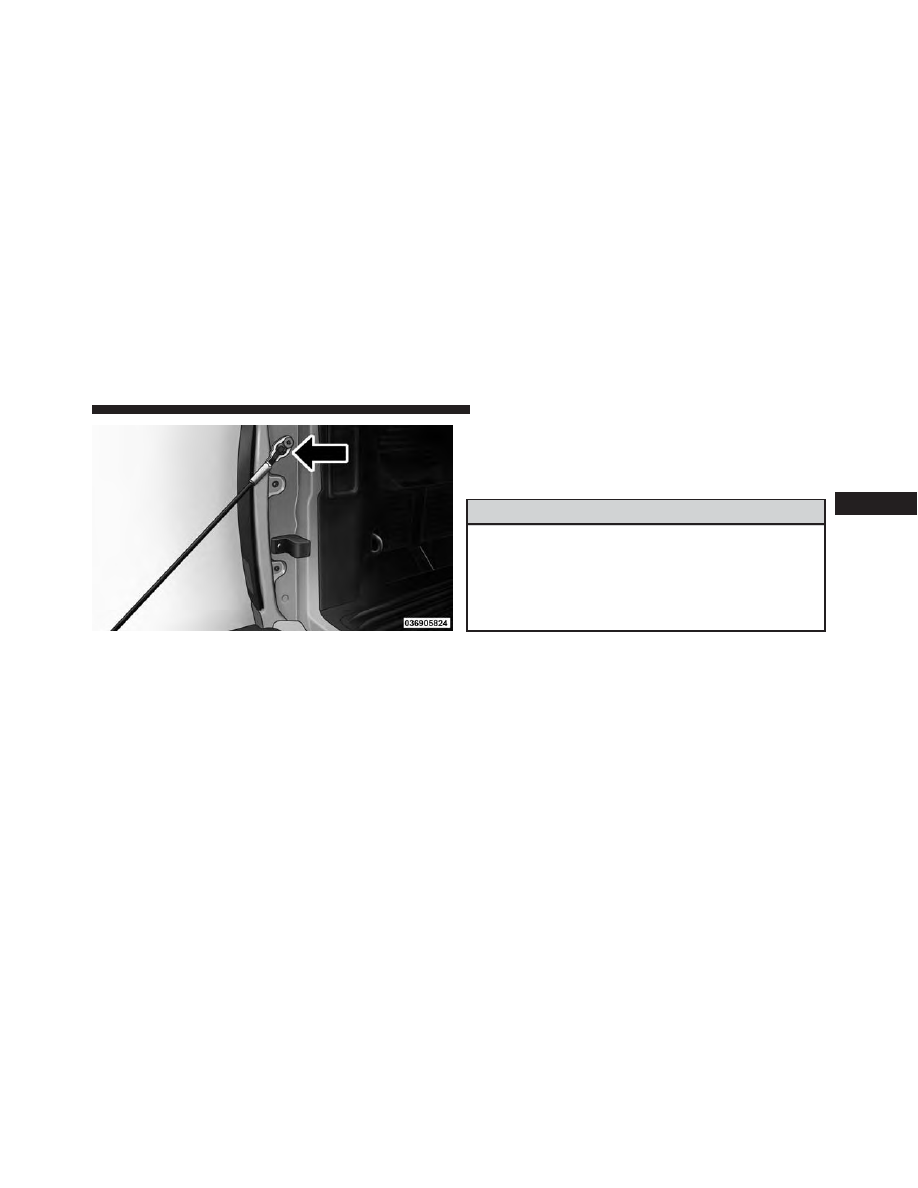

2. Unlatch the tailgate and remove the support cables by

releasing the lock tang from the pivot.

NOTE:

Make sure tailgate is supported when removing

support cables.

Locking Tab

272

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

3. Position the tailgate on a 45 degree angle.

4. Raise the right side of the tailgate until the right side

pivot clears the hanger bracket.

5. Slide the entire tailgate to the right to free the left side

pivot.

6. Remove the tailgate from the vehicle.

NOTE:

Do not carry the tailgate loose in the truck

pickup box.

WARNING!

To avoid inhaling carbon monoxide, which is deadly,
the exhaust system on vehicles equipped with “Cap
or Slide-In Campers” should extend beyond the
overhanging camper compartment and be free of
leaks.

Locking Tailgate

The lock is located next to the tailgate handle. The
tailgate can be locked using the vehicle key or by locking
the truck with the key-fob if equipped with remote
keyless entry.

Locking Tang

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

273

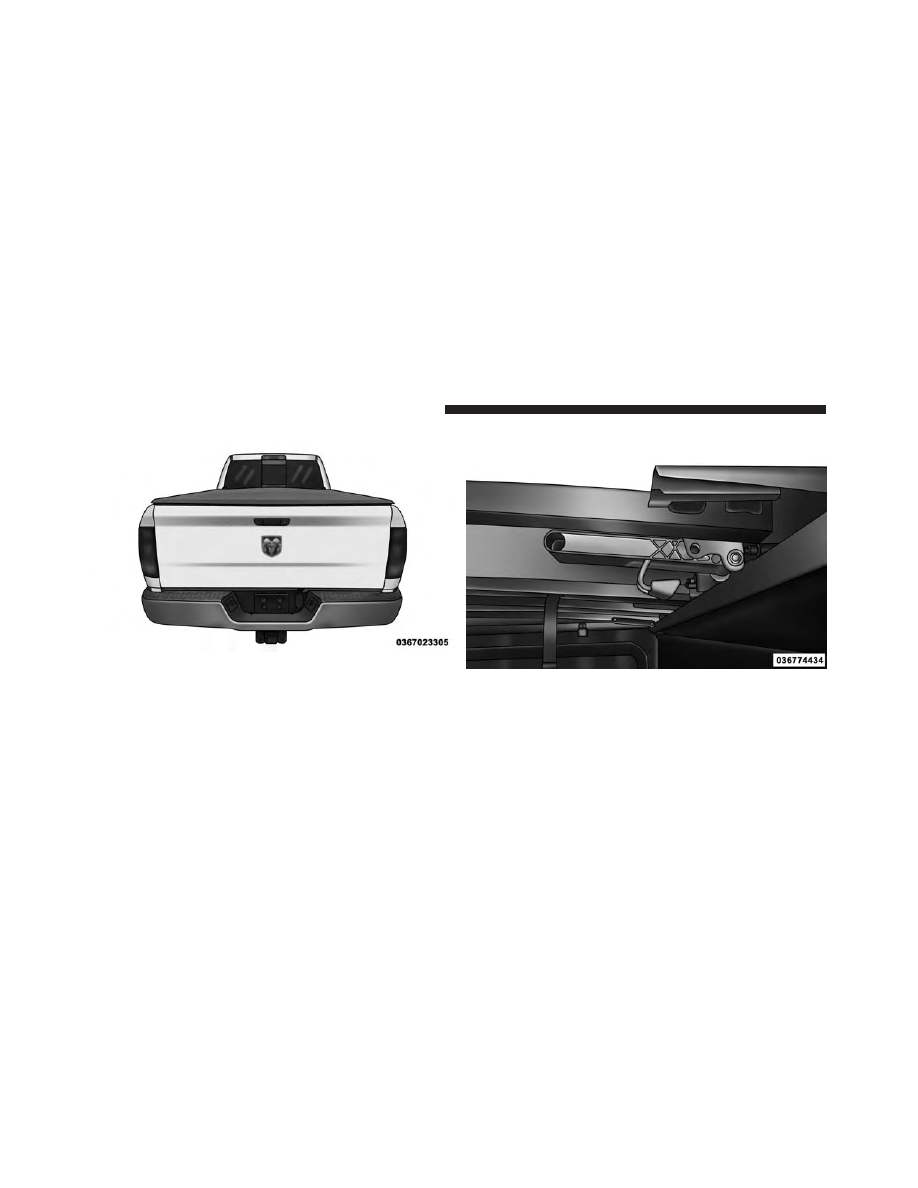

TRI-FOLD TONNEAU COVER — IF EQUIPPED

Your vehicle may be equipped with a Tri-Fold Tonneau
Cover which consists of different features:

• Easy Tri-Fold cover
• Tonneau fore aft locator
• Crosscar inside bed locator
• Front and rear clamps
• Stowage strap
• Locking Capability

NOTE:

The Tonneau Cover can be folded up and secured

at the front of the box without removing completely.

Tri-Fold Tonneau Cover Removal

To remove the Tonneau Cover follow the following steps:

1. Lower the tailgate to gain access to the first set of two

tonneau cover clamps located on the driver and pas-
sengers under side of the tonneau cover.

274

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

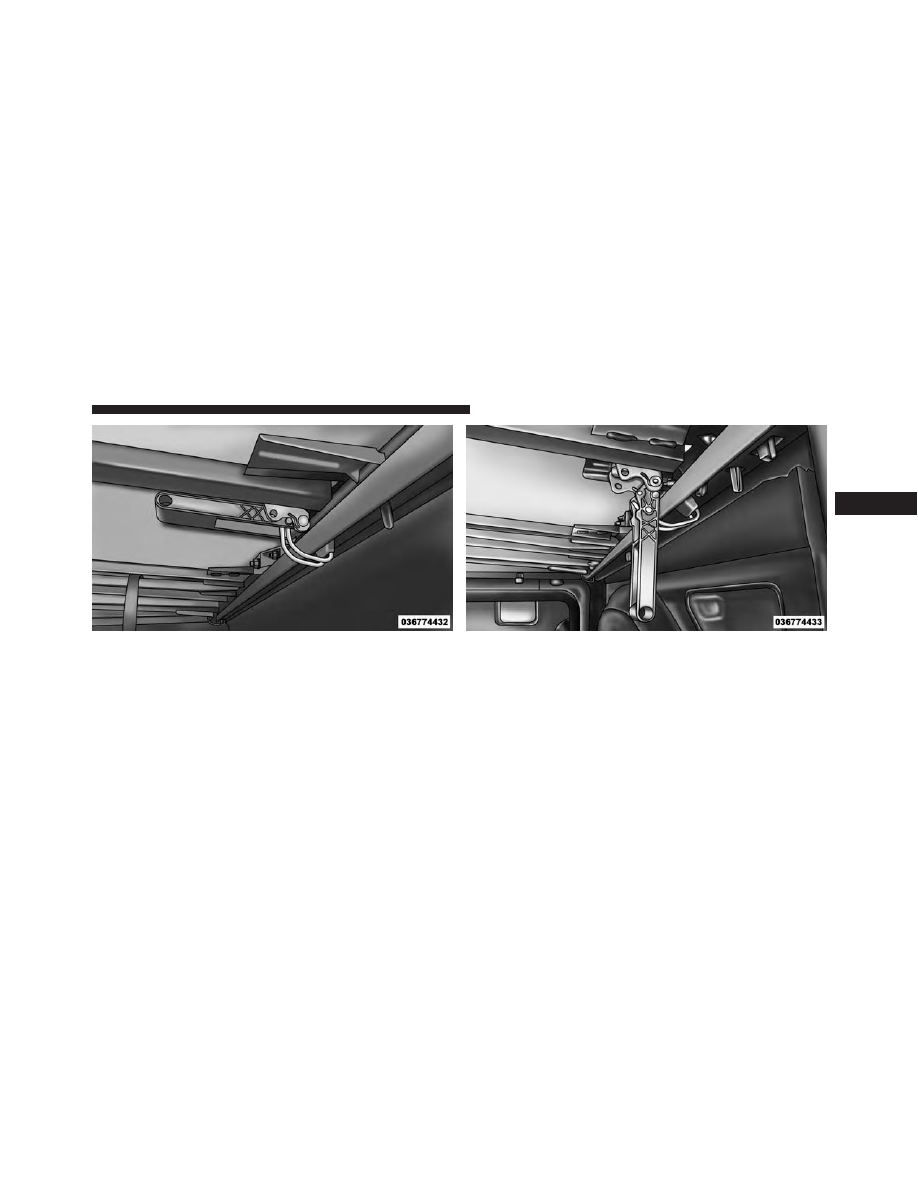

2. Pull down on the first set of clamps on both driver and

passenger sides to the semi clamped position.

3. Pull down on the clamp wire and push the clamp up

into the proper released position.

Clamped Position

NOTE:

If clamp wire is damaged replace immediately.

Semi Clamped Position

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

275

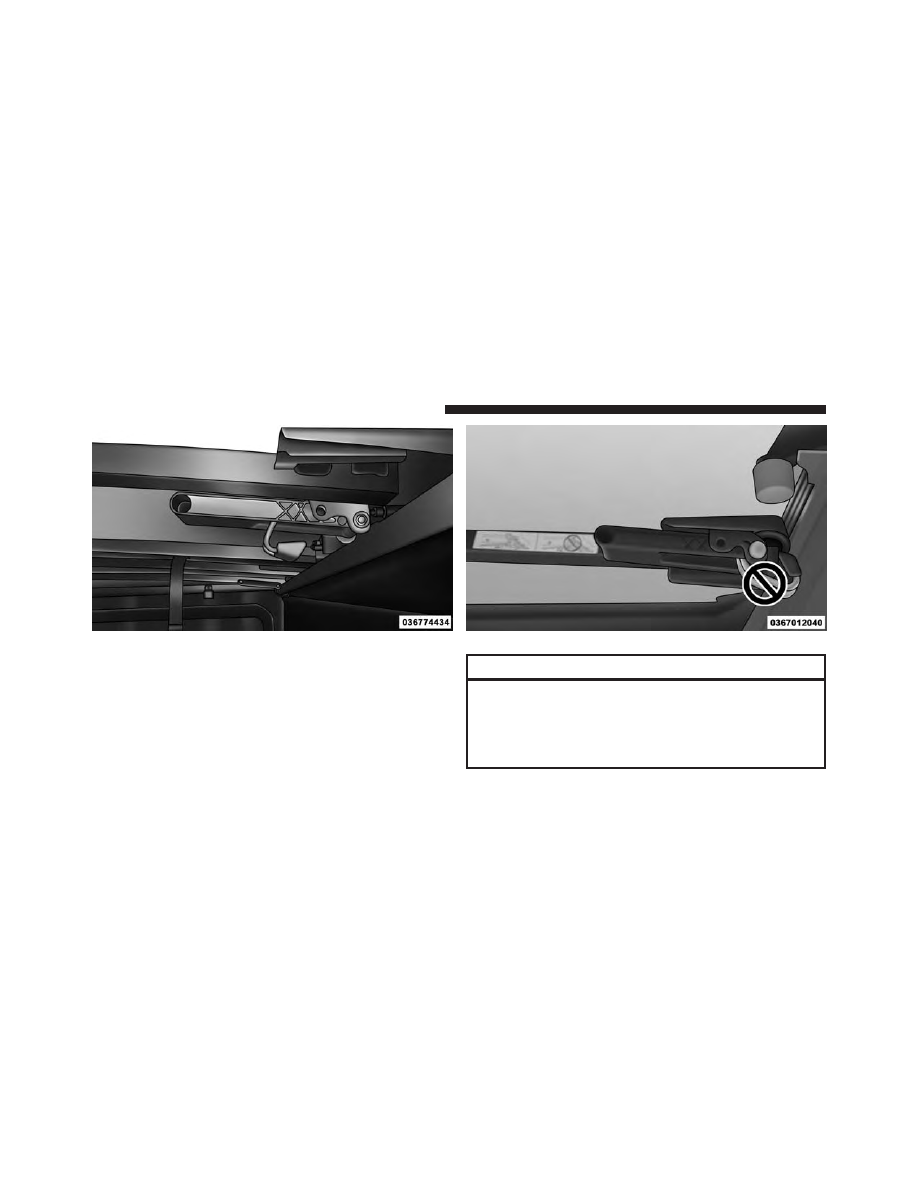

NOTE:

Be sure the clamp and clamp wire is in the

proper released position.

CAUTION!

Make sure the tonneau cover clamp and clamp wire
is in the proper released position. If the clamp and
clamp wire is not properly released, damage to the
tonneau cover material will result.

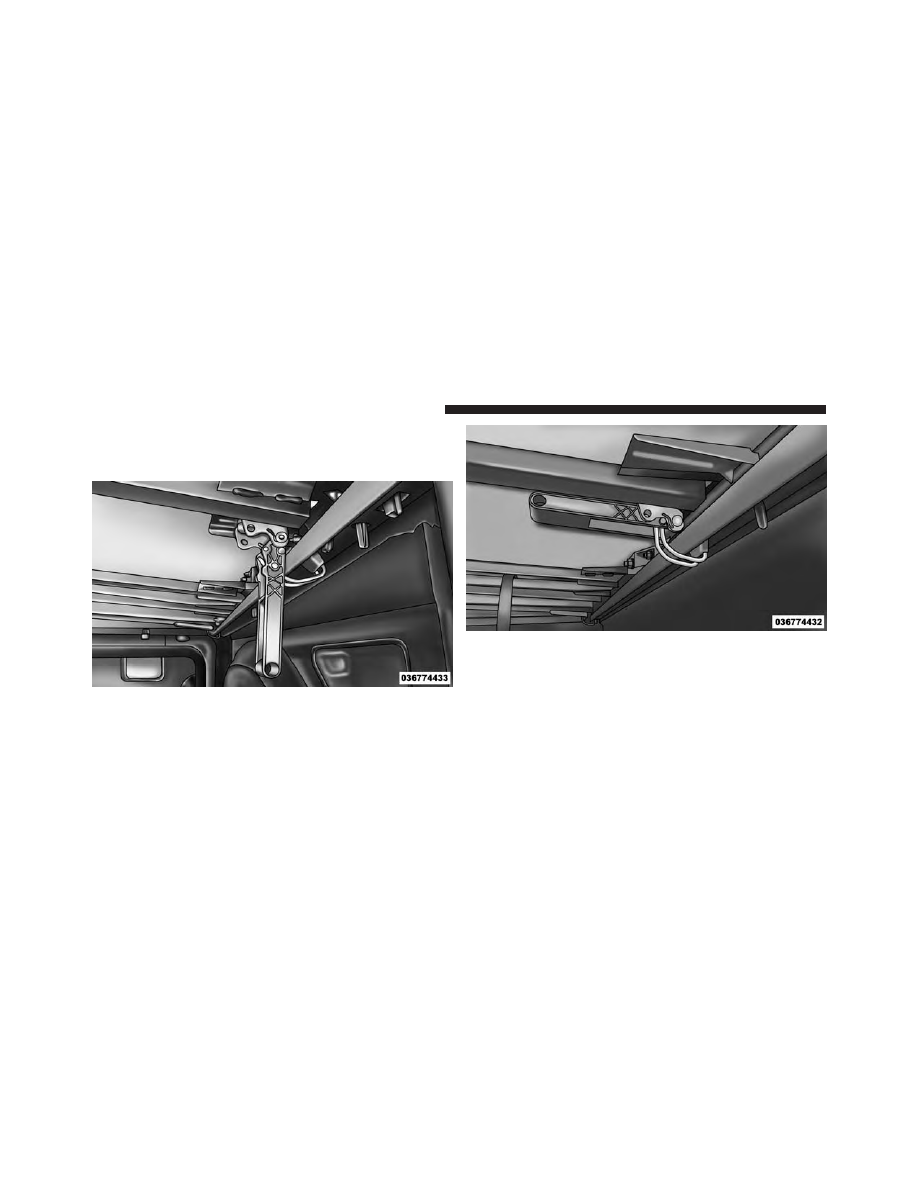

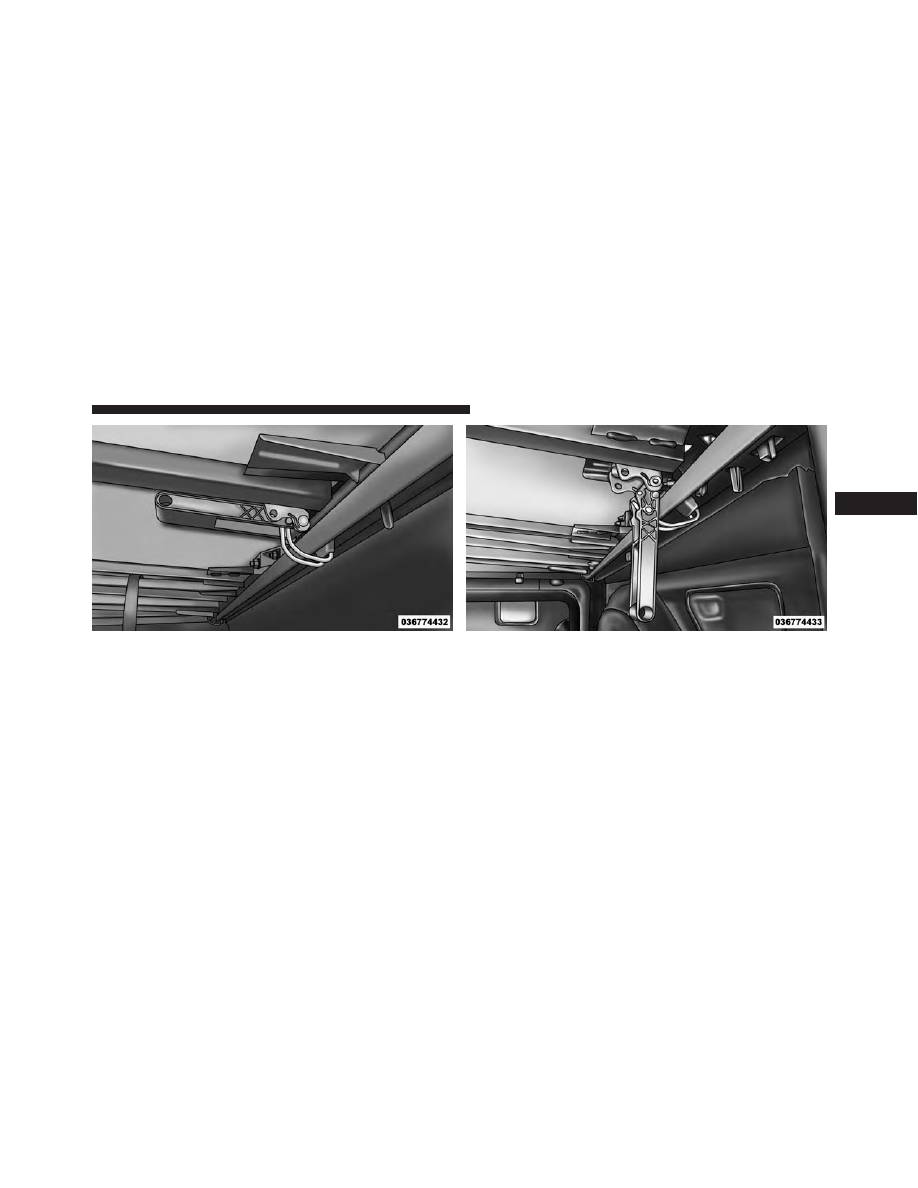

Proper Released Position

Improper Clamp Wire Released Position

276

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

4. Pick up on the tonneau cover and fold it back onto the

second panel.

5. Pick up on the cover and fold it back onto the third

panel.

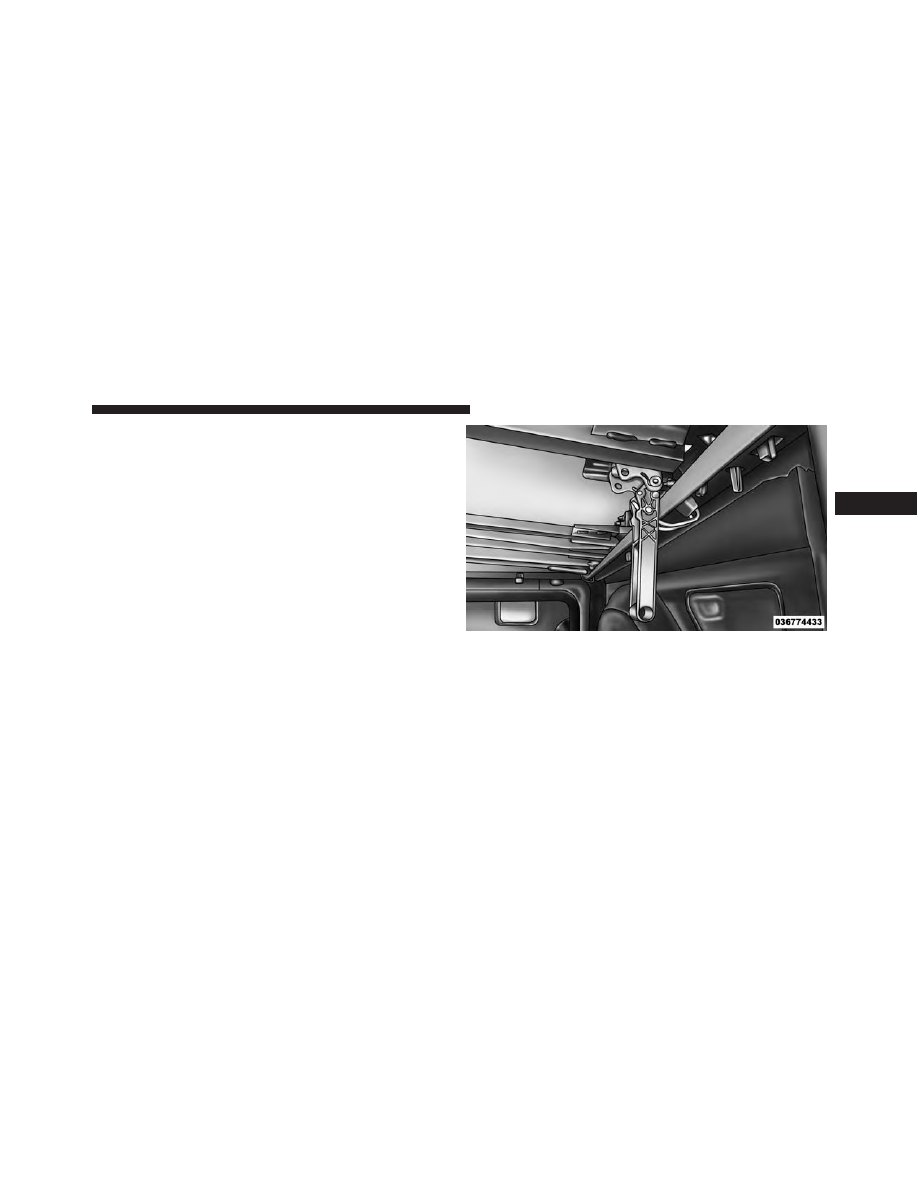

6. Once in the third panel position pull down on the

second set of clamps on both driver and passenger
sides to the semi clamped position.

7. Pull down on the clamp wire and push the clamp up

into the proper released position.

Semi Clamped Position

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

277

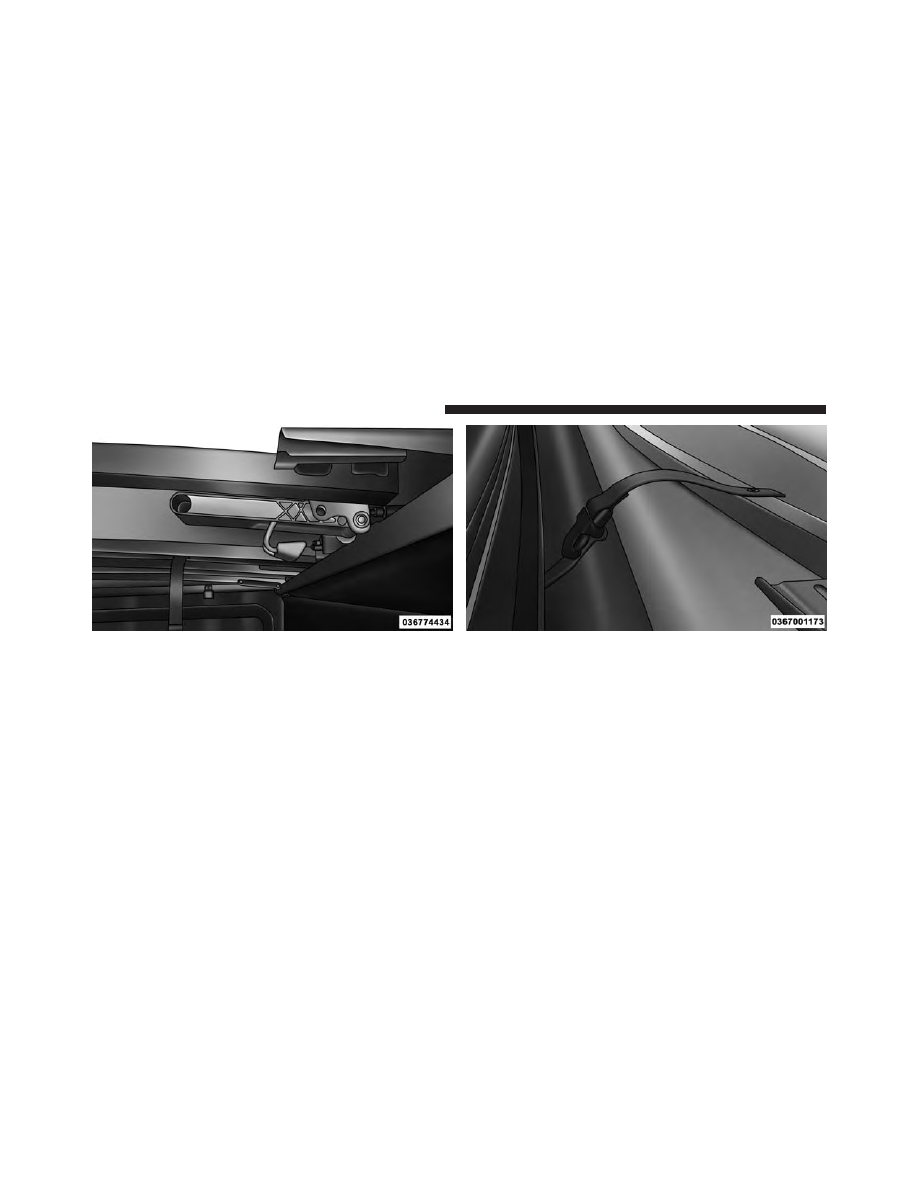

8. Be sure to clip both stowage straps together to insure

the cover stays together.

9. With two people remove the cover.

NOTE:

Be sure the Tonneau Cover has been folded

completely before removing.

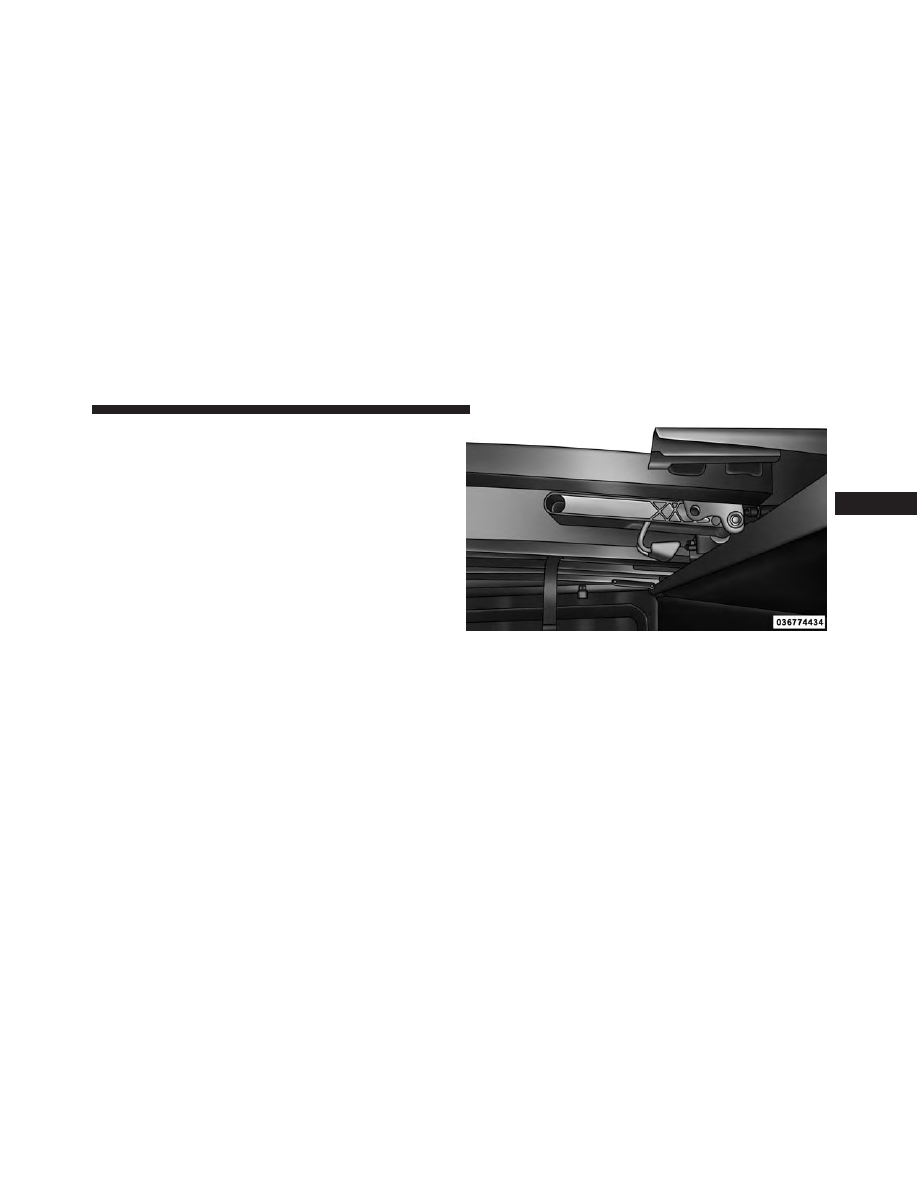

Proper Released Position

Stowage Strap

278

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

Tri-Fold Tonneau Cover Installation

To install the Tonneau Cover follow the following steps:

1. Position the folded Tonneau Cover on the truck bed

and push the Cover forward against the front of the
truck bed. The Tonneau Cover centers itself when
placed on the vehicle.

2. Pull down on the first set of clamp handles to release

the clamps from the stowed position.

Stowed Position

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

279

3. Push clamp wires up and under the flange of box (or

flange of Ram Box rail, if equipped) to the semi
clamped position.

4. Push clamp handles upward to the clamped position

to properly engage the clamps.

NOTE:

Once clamped, be sure the clamps are not par-

tially clamped to the truck bed flange.

Semi Clamped Position

Clamped Position

280

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

5. Disengage the stowage straps.

6. Unfold Tonneau Cover to the intermediate position.

NOTE:

The vehicle cannot be driven when the Tonneau

Cover is in this position.

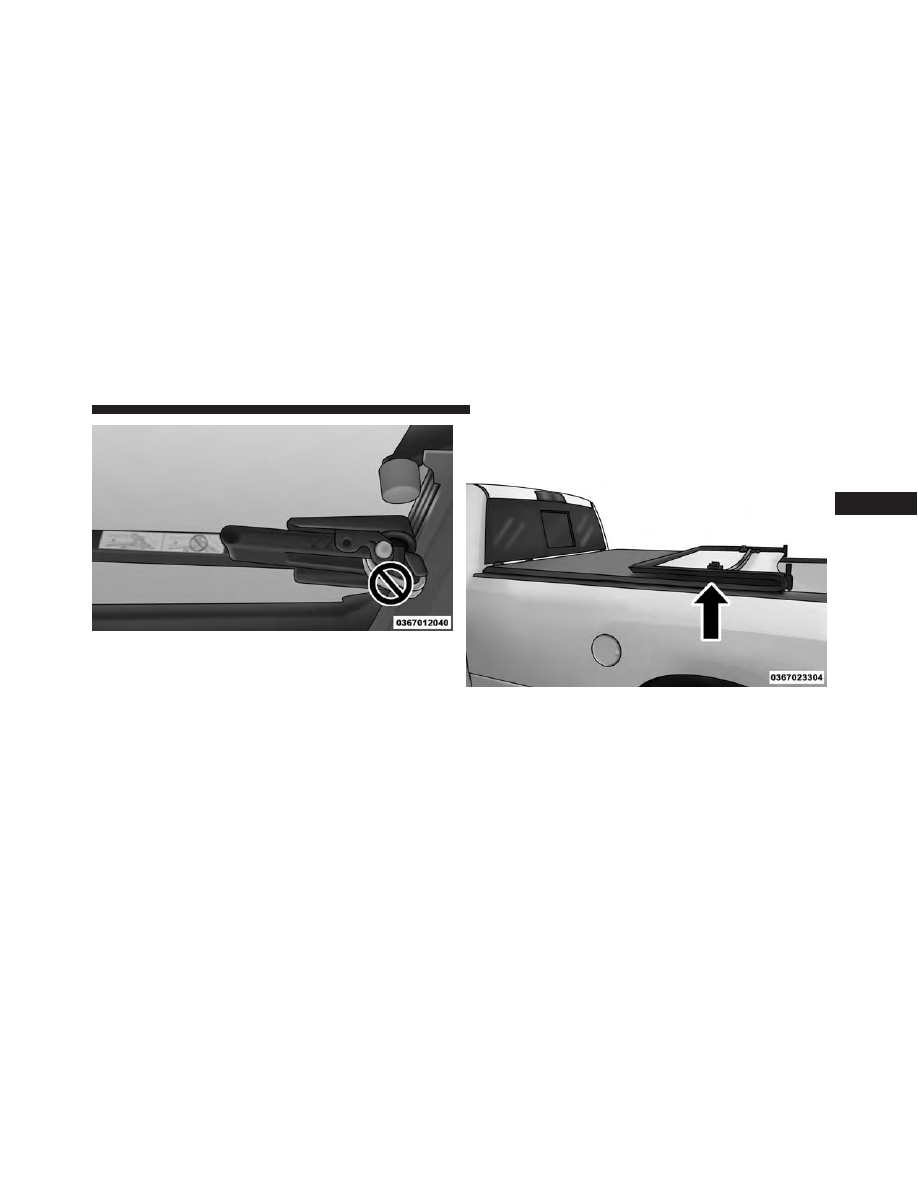

Improper Clamp Position

Intermediate Position (Vehicle Cannot Be Driven)

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

281

7. Completely unfold the Tonneau Cover.

8. Pull down on the second set of clamp handles to

release the clamps from the stowed position.

Fully Unfolded Position

Stowed Position

282

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

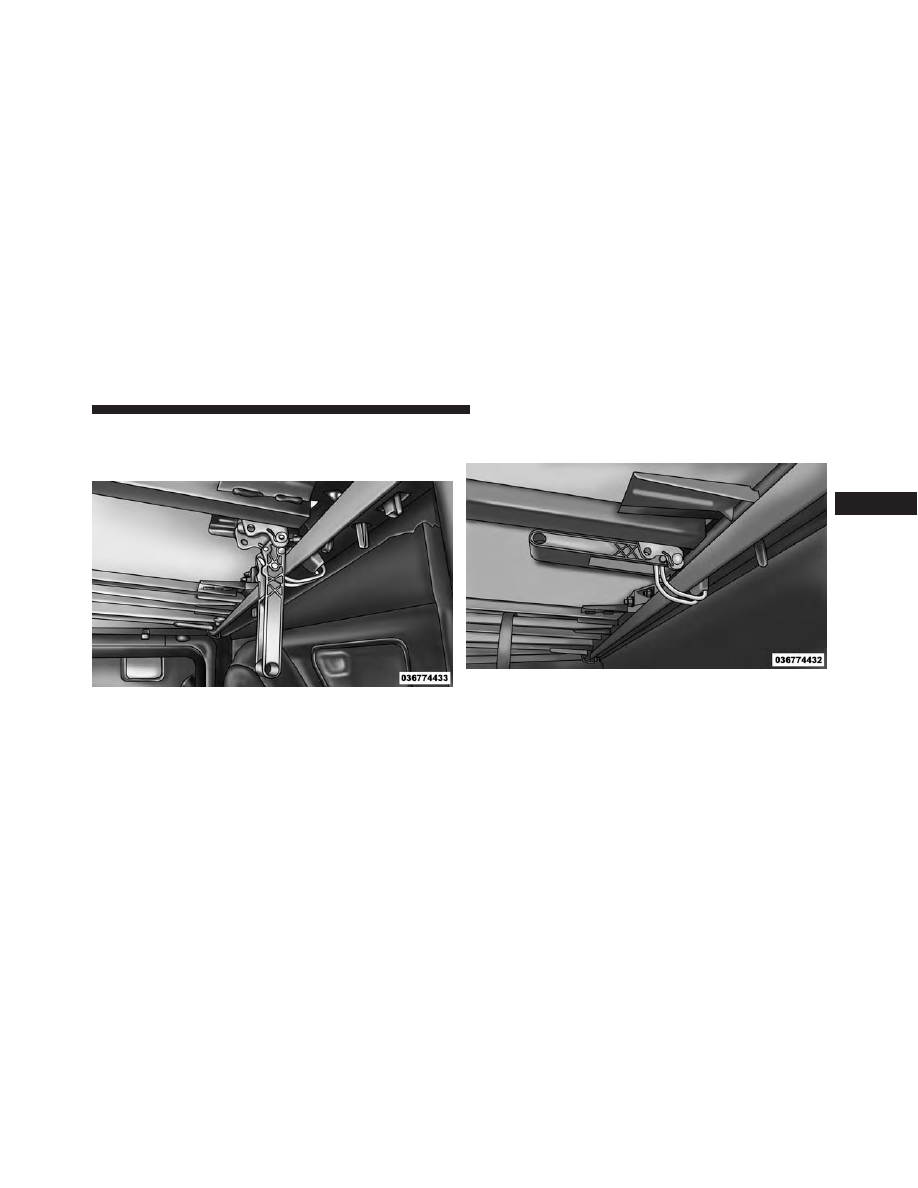

9. Push clamp wires up and under the flange of box (or

flange of Ram Box rail, if equipped) to the semi
clamped position.

10. Push clamp handles upward to the clamped position

to properly engage the clamps.

Semi Clamped Position

Clamped Position

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE
