Frequency of Fluid Change
Under normal operating conditions, the fluid installed at
the factory will give satisfactory lubrication for the life of
the vehicle. Fluid changes are not necessary unless the
lubricant has become contaminated with water. If con-
taminated with water, the fluid should be changed im-
mediately.

Appearance Care And Protection From Corrosion

Protection of Body and Paint from Corrosion
Vehicle body care requirements vary according to geo-
graphic locations and usage. Chemicals that make roads
passable in snow and ice, and those that are sprayed on
trees and road surfaces during other seasons, are highly
corrosive to the metal in your vehicle. Outside parking,
which exposes your vehicle to airborne contaminants,
road surfaces on which the vehicle is operated, extreme
hot or cold weather and other extreme conditions will
have an adverse effect on paint, metal trim, and under-
body protection.

The following maintenance recommendations will enable
you to obtain maximum benefit from the corrosion
resistance built into your vehicle.

What Causes Corrosion?
Corrosion is the result of deterioration or removal of
paint and protective coatings from your vehicle.

The most common causes are:

• Road salt, dirt and moisture accumulation.
• Stone and gravel impact.
• Insects, tree sap and tar.
• Salt in the air near seacoast localities.
• Atmospheric fallout/industrial pollutants.

Washing

• Wash your vehicle regularly. Always wash your ve-

hicle in the shade using a mild car wash soap, and
rinse the panels completely with clear water.

• If insects, tar or other similar deposits have accumu-

lated on your vehicle, wash it as soon as possible.

• Use Mopar auto polish or equivalent to remove road

film and stains and to polish your vehicle. Take care
never to scratch the paint.

MAINTAINING YOUR VEHICLE

233

7

• Avoid using abrasive compounds and power buffing

that may diminish the gloss or thin out the paint
finish.

CAUTION!

Do not use abrasive or strong cleaning materials
such as steel wool or scouring powder, which will
scratch metal and painted surfaces.

Special Care

• If you drive on salted or dusty roads or if you drive

near the ocean, hose off the undercarriage at least once
a month.

• It is important that the drain holes in the lower edges

of the doors, rocker panels and rear deck lid be kept
clear and open.

• If you detect any stone chips or scratches in the paint,

touch them up immediately. The cost of such repairs is
considered the responsibility of the owner.

• Use Mopar touch up paint or equivalent on scratches

or chips as soon as possible. Your dealer has touch up
paint to match the color of your vehicle.

• If your vehicle is damaged due to an accident or

similar cause which destroys the paint and protective
coating have your vehicle repaired as soon as possible.
The cost of such repairs is considered the responsibil-
ity of the owner.

• Aluminum wheels should be cleaned regularly with

mild soap and water to prevent corrosion. To remove
heavy soil, select a non abrasive, non acidic cleaner. Do
not use scouring pads or metal polishes. Avoid auto-
matic car washes that use acidic solutions or harsh
brushes that may damage the wheels’ protective fin-
ish.

• Your painted and chrome aluminum wheels should be

treated as you would treat the finish on your car.
Always use a soft non-abrasive cloth with a mild dish
washing soap and water when cleaning your wheels.
Never use scouring pads, steel wool or a bristle brush.

234

MAINTAINING YOUR VEHICLE

Never use cleaners that contain acid, oven cleaners or
any abrasive metal cleaner as they will cause perma-
nent staining and/or corrosion.

• If you carry special cargo such as chemicals, fertilizers,

deicer salt, etc., be sure that such materials are well
packaged and sealed.

• If a lot of driving is done on gravel roads, consider

mud or stone shields behind each wheel.

Interior Care
Use Mopar Fabric Cleaner or equivalent to clean fabric
upholstery and carpeting.

Use Mopar Vinyl Cleaner or equivalent to clean vinyl or
leather upholstery.

Mopar Vinyl Cleaner or equivalent is specifically recom-
mended for vinyl trim.

Use mild (Ivory Flake) solution or equivalent to clean all
surfaces. Wipe with clear water and soft (lint free) cloth.

Do not use cleaners, conditioners and protectants con-
taining silicon or bleach as these may cause gloss level
increases and/or discoloration.

You should not increase the gloss level, especially on top
of the instrument panel top surface. Higher gloss levels
will increase the reflectivity in the windshield that could
decrease visibility under bright light driving conditions.

WARNING!

Do not use volatile solvents for cleaning purposes.
Many are potentially flammable, and if used in
closed areas they may cause respiratory harm.

Leather Seat Care and Cleaning

CAUTION!

Never use polishes, oils, cleaning fluids, solvents,
detergents, or ammonia based cleaners to clean the
leather. The leather has already been pretreated. The
application of any leather conditioner may damage
the factory applied top coat.

MAINTAINING YOUR VEHICLE

235

7

Leather is best preserved by regular cleaning with a
damp soft cloth. Small particles of dirt can act as an
abrasive and damage the leather surface and should be
removed immediately with a damp cloth. Stubborn soils
can be removed easily with a soft cloth and Mopar Total
Clean or equivalent. Care should be taken to avoid
soaking the leather with any liquid.

Cleaning Headlights
Your vehicle has plastic headlights that are lighter and
less susceptible to stone breakage than glass headlights.

Plastic is not as scratch resistant as glass and therefore
different lens cleaning procedures must be followed.

To minimize the possibility of scratching the lenses and
reducing light output, avoid wiping with a dry cloth. To
remove road dirt, wash with a mild soap solution fol-
lowed by rinsing.

Do not use abrasive cleaning components, solvents, steel
wool or other aggressive material to clean the lenses.

Glass Surfaces
All glass surfaces should be cleaned on a regular basis
with any commercial household-type glass cleaner.
Never use an abrasive type cleaner. Use caution when
cleaning inside rear windows equipped with electric
defrosters. Do not use scrapers or other sharp instru-
ments which may scratch the elements.

Instrument Panel Cover
The instrument panel cover has a low glare surface which
minimizes reflections in the windshield. Do not use
protectants or other products which may cause undesir-
able reflections. Use soap and warm water to restore the
low glare surface.

Cleaning Wood Trim
Your vehicle’s wood trim requires no specific mainte-
nance. Your wood trim can be cleaned as needed using
regularly available automotive interior cleaning and pro-
tecting products. Using a mild soap and water solution is
also acceptable. Excess cleaning materials should be
wiped dry with a soft terry cloth. Any harsh detergents,
abrasives, abrasive cleaners, cleansers, or chemicals
should be avoided, as these will damage the wood trim.

236

MAINTAINING YOUR VEHICLE

Cleaning Plastic Instrument Cluster Lenses
The lenses in front of the instruments in this vehicle are
molded in clear plastic. When cleaning the lenses, care
must be taken to avoid scratching the plastic.

• Clean with a wet soft rag. A mild soap solution may be

used, but do not use high alcohol content or abrasive
cleaners. If soap is used, wipe clean with a clean damp
rag.

• Dry with a soft tissue.

Seat Belt Maintenance
Do not bleach, dye or clean the belts with chemical
solvents or abrasive cleaners. This will weaken the fabric.
Sun damage will also weaken the fabric.

If the belts need cleaning, use a mild soap solution or
lukewarm water. Do not remove the belts from the
vehicle to wash them.

Replace the belts if they appear frayed or worn or if the
buckles do not work properly.

FUSES

Underhood Fuses (Power Distribution Center)

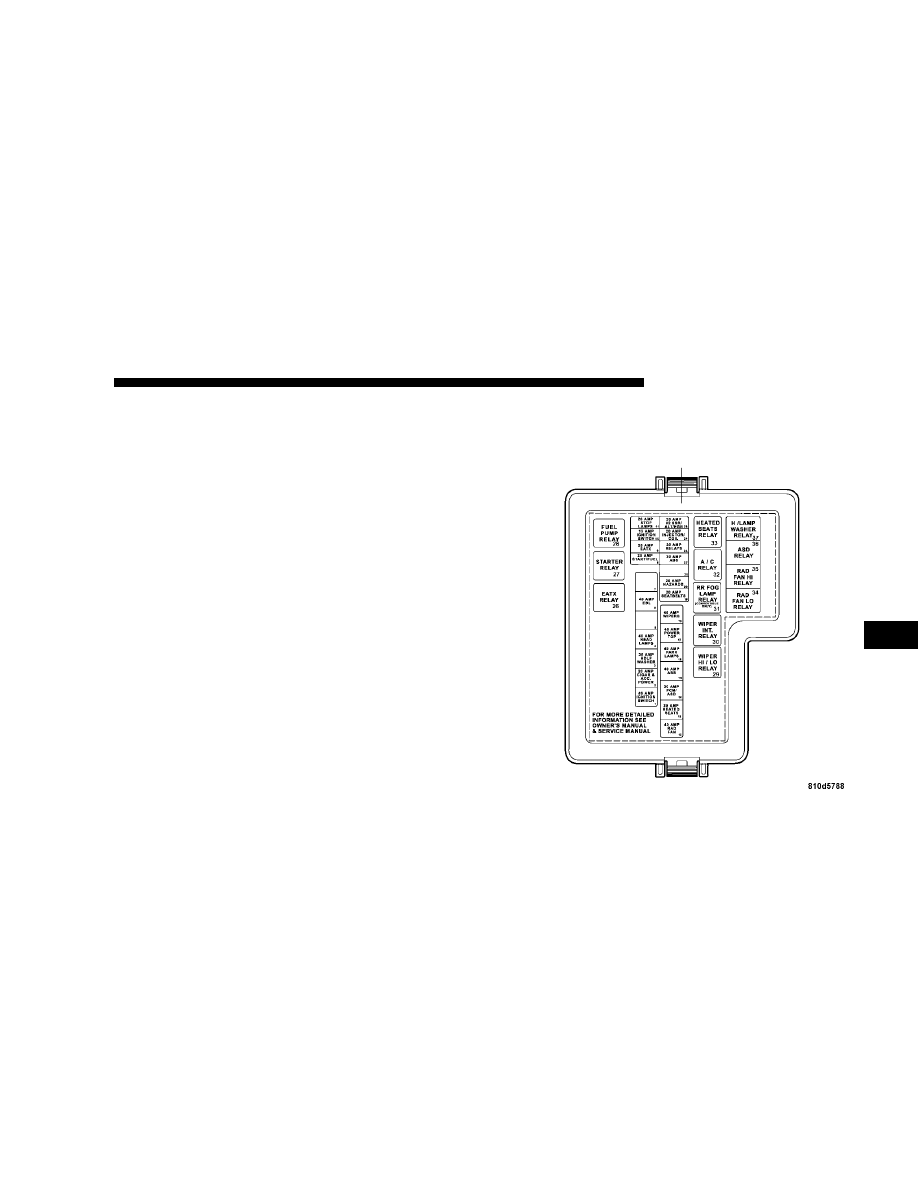

Power Distribution Center

MAINTAINING YOUR VEHICLE

237

7

A Power Distribution Center is located in the engine
compartment; near the air cleaner. This information ap-
plies to vehicles built without the fuse and relay num-
bering embossed on the Power Distribution Center Top
Cover.

Interior Fuses

The fuse access panel is behind the end cover at the left
side of the instrument panel. To remove the panel, pull it
out, as shown.

The identity of each fuse is indicated on the backside of
the cover.

Cavity Fuse

Circuit

1

30 Amp Green Blower Motor

2

10 Amp Red

Right High Beam Headlight,
High Beam Indicator

3

10 Amp Red

Left High Beam Headlight

4

15 Amp Blue

Power Door Lock Switch Il-
lumination, Transmission
Range Switch, Daytime Run-
ning Light Module (Canada),
Power Windows, Anti-lock
Brake System Module

5

10 Amp Red

Power Door Lock and Door
Lock Arm/Disarm Switches,
Vanity, Reading, Map, Rear
Seating, Ignition, and Trunk
Lights, Illuminated Entry,
Radio, Power Antenna, Data
Link Connector, Body Con-
trol Module, Power Ampli-
fier

Fuse Panel Cover

238

MAINTAINING YOUR VEHICLE

Cavity Fuse

Circuit

6

10 Amp Red

Heated Rear Window Indica-
tor

7

20 Amp Yel-
low

Instrument cluster illumina-
tion, Park and tail Lights

8

20 Amp Yel-
low

Power Receptacle, Horns,
Ignition, Fuel, Start

9

15 Amp Blue

Power Door Lock Motors
(Body Control Module)

10

20 Amp Yel-
low

Daytime Running Light
Module (Canada)

11

10 Amp Red

Instrument Cluster, Transmis-
sion Control, Park/Neutral
Switch, Body Control Mod-
ule

12

10 Amp Red

Left Low beam Headlight

13

20 Amp Yel-
low

Right Low Beam Headlight,
Fog Light Switch

14

10 Amp Red

Radio

Cavity Fuse

Circuit

15

10 Amp Red

Turn Signal and Hazard
Flashers, Wiper Switch, Seat
Belt Control Module, Wiper
Relays, Rear Window De-
froster Relay

16

10 Amp Red

Airbag Control Module

17

10 Amp

Airbag Control Module

18

20 Amp
C/BRKR

Power Seat Switch, Remote
Trunk Release

19

30 Amp
C/BRKR

Power Windows

CAUTION!

When replacing a blown fuse, it is important to use
only a fuse having the correct amperage rating. The
use of a fuse with a rating other than indicated may
result in a dangerous electrical system overload. If a
properly rated fuse continues to blow, it shows a
problem in the circuit that must be corrected.

MAINTAINING YOUR VEHICLE

239

7

VEHICLE STORAGE

If you are leaving your vehicle dormant for more than 21
days you may want to take steps to protect your battery.
You may:

• Disconnect the negative cable from the battery.
• Anytime you store your vehicle, or keep it out of

service (i.e. vacation) for two weeks or more, run the
air conditioning system at idle for about five minutes
in the fresh air and high blower setting. This will
insure adequate system lubrication to minimize the
possibility of compressor damage when the system is
started again.

REPLACEMENT LIGHT BULBS

LIGHT BULBS — Interior

Bulb Number

ABS Lamp . . . . . . . . . . . . . . . . . . . . . . . . . . . PC 161
Instrument Cluster . . . . . . . . . . . . . . . . . . . . . PC 194
Fog Light Indicator. . . . . . . . . . . . . . . . . . . . . PC 161
Dome Light . . . . . . . . . . . . . . . . . . . . . . . . . . . . 578
Front Reading/Map Lights. . . . . . . . . . . . . . . . . . 906
Trunk Light . . . . . . . . . . . . . . . . . . . . . . . . . . . . 562
Cup Holder Light . . . . . . . . . . . . . . . . . . . . . . . . . 37
Climate Control Light . . . . . . . . . . . . . . . . . . . . . . 37
Traction Control Light . . . . . . . . . . . . . . . . . . . PC161

LIGHT BULBS — Exterior

Bulb Number

Headlight . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9007
Park/Turn Signal (Front) . . . . . . . . . . . . . . . . . 3157A
Fog Light . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 880L
Tail/Stop/Turn Signal . . . . . . . . . . . . . . . . . . . . 3157
Back Up Light. . . . . . . . . . . . . . . . . . . . . . . . . . . 921
Center Stop Light . . . . . . . . . . . . . . . . . . . . . . . . 921
License Light. . . . . . . . . . . . . . . . . . . . . . . . . . . 2825

240

MAINTAINING YOUR VEHICLE

BULB REPLACEMENT

Headlight Bulb Replacement

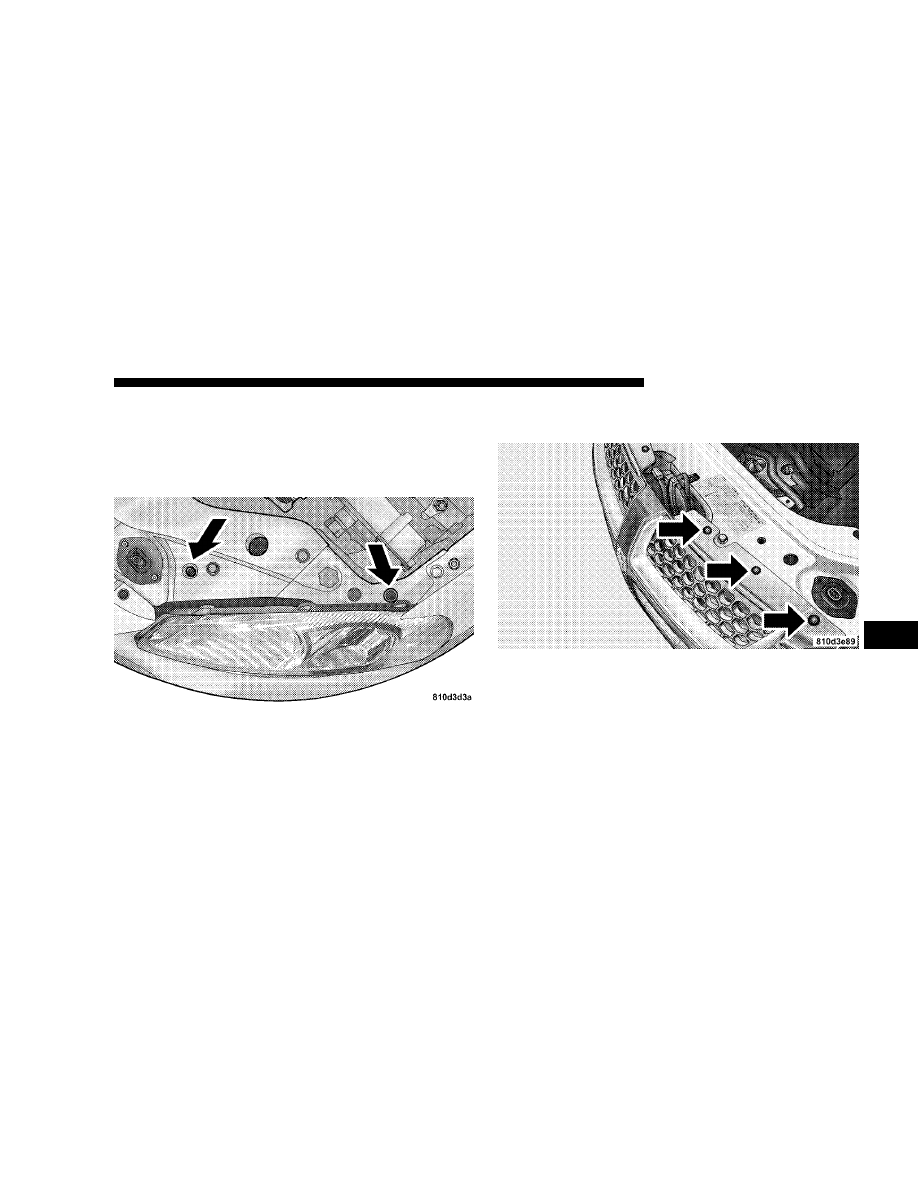

1. Open the hood and remove the two headlight mount-
ing screws.

2. Remove the push-in fasteners by prying under the
head of the fasteners with a flat bladed tool.

MAINTAINING YOUR VEHICLE

241

7

3. Gently pry the headlight assembly away from the
fender as shown in the picture. This will free the ball stud
from its retainer in the fender. Pull the headlight assem-
bly away from the vehicle.

4. Turn the retaining ring counterclockwise and remove
the bulb and socket assembly.

5. Pull the bulb out of the socket and replace the bulb.

CAUTION!

Do not touch the new bulb with your fingers. Oil
contamination will severely shorten bulb life.

242

MAINTAINING YOUR VEHICLE

6. If the bulb comes in contact with any oily surface,
clean the bulb with rubbing alcohol.

7. Reinsert the bulb and socket assembly and turn the
retaining ring clockwise to secure the bulb.

8. Reinstall the headlight assembly.

Park, Turn Signal, Sidemarker Bulb Replacement

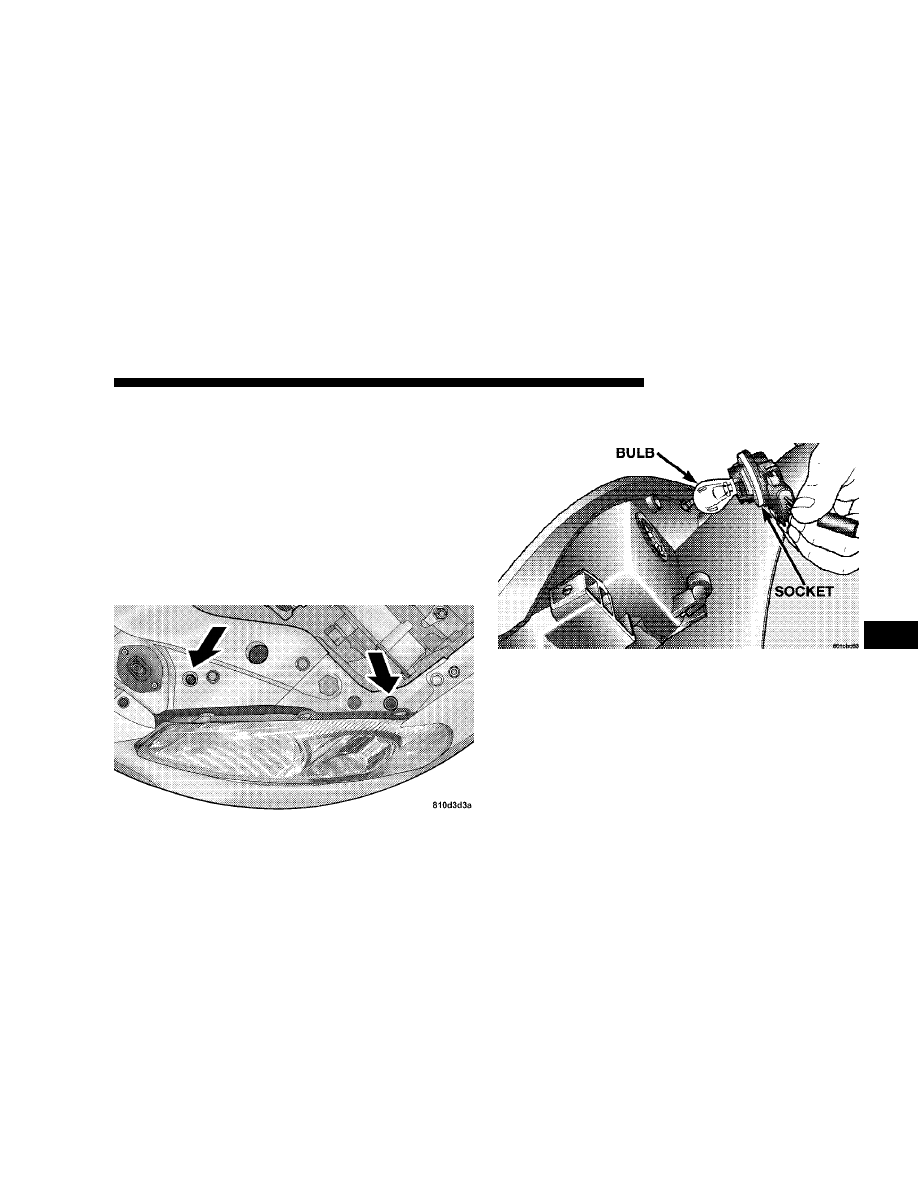

1. Open the hood and remove the two headlight assem-
bly mounting screws. Pull the headlight assembly away
from the vehicle.

2. Turn the bulb socket counterclockwise and remove the
bulb and socket assembly.

3. Pull the bulb out of the socket, replace the bulb, and
reinstall the bulb and socket to the headlight assembly.
Reinstall the headlight assembly.

MAINTAINING YOUR VEHICLE

243

7

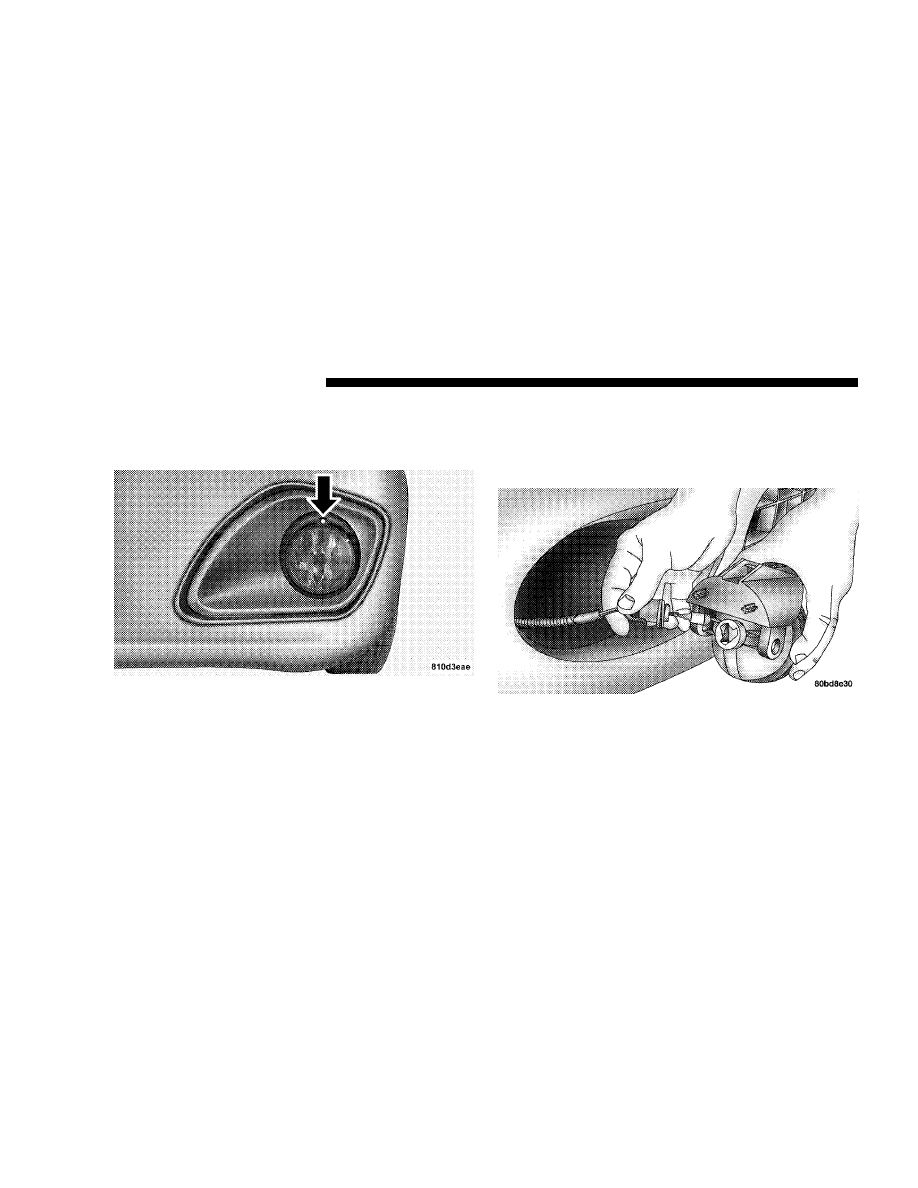

Fog Light Bulb Replacement

1. Remove the screw securing the light assembly to the
front fascia.

2. Pull the light assembly away from the vehicle to
expose the bulb and socket assembly.

3. Disconnect the wiring connector from the bulb and
socket assembly.

4. Turn the bulb and socket assembly counterclockwise
to remove it from the housing.

5. Install the new bulb and socket assembly, reattach the
wiring connector, and reinstall the fog light assembly.

244

MAINTAINING YOUR VEHICLE

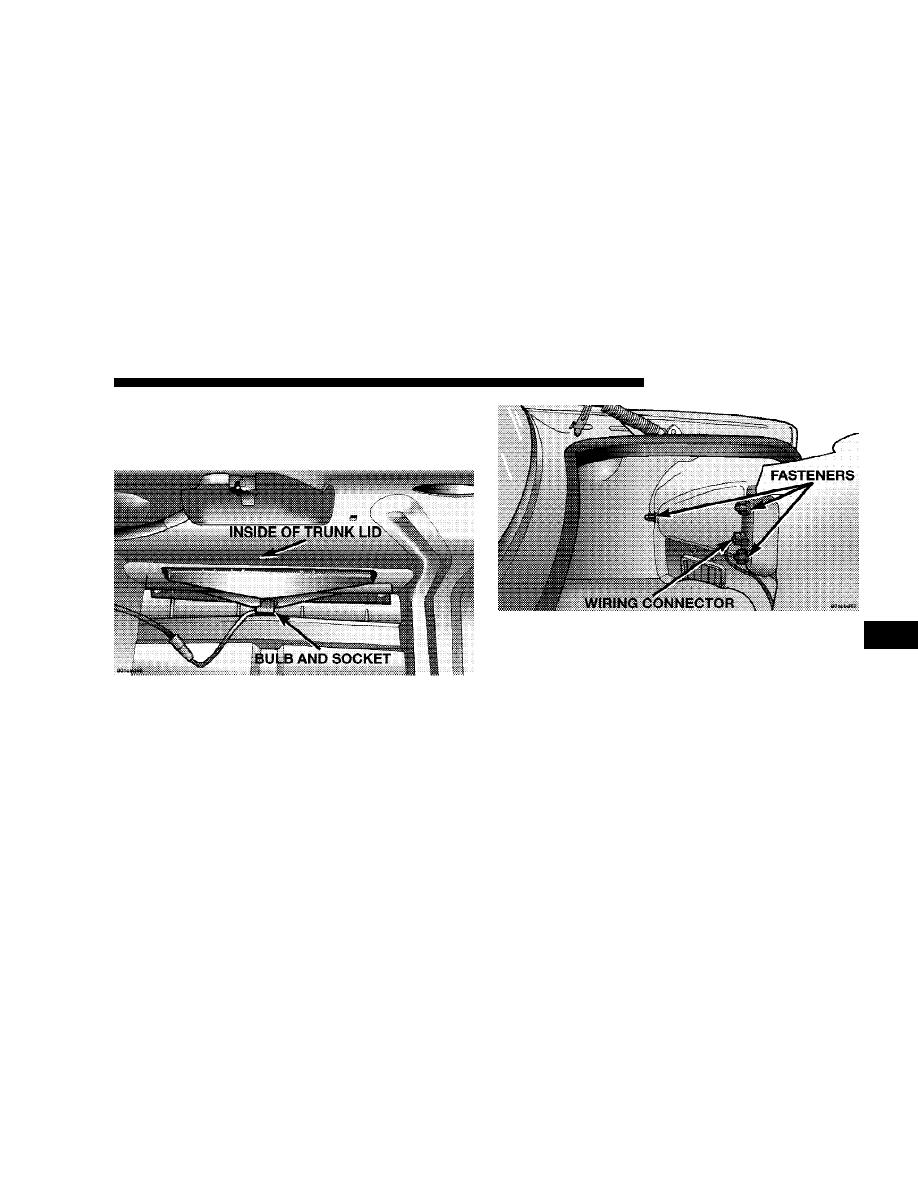

Center Stoplight Bulb Replacement

1. Open the trunk. Turn the bulb socket counterclockwise
to remove it from the housing.

2. Pull the bulb out of the socket, replace the bulb and
reinstall the bulb and socket assembly.

Rear Light Bulb Replacement

1. Open the trunk and pull the trunk liner away to
expose the wiring connector and light housing plastic
retainers.

2. Disconnect the wiring connector and remove the plas-
tic retainers. Remove the light housing from the vehicle.

3. Turn the bulb socket counterclockwise to remove it
from the housing. Remove and replace the bulb then
reinstall the bulb and socket assembly.

4. Reinstall the light housing and reconnect the wiring
connector. Push the trunk liner back into place.

MAINTAINING YOUR VEHICLE

245

7

License Plate Bulb Replacement

1. Locate both small slots on the outboard side of the
license lamp. Using a small screwdriver, remove the
entire housing.

2. Turn the bulb socket counterclockwise to remove it
from the housing. Pull the bulb out of the socket. Replace
the bulb and snap it back into place on the housing of the
chrome appliqué.

Headlight Aiming

The headlights on your new vehicle were aimed at the
factory. The factory setting was made at a no load setting.
A great increase in weight will change the aiming and it
may be necessary to readjust the headlights if carrying an
excessive amount of weight in the trunk, rear seats or
pulling a trailer. To readjust the headlights first mark the
position of the headlights on a wall prior to loading the
vehicle. Load the vehicle and then readjust the headlights
to the original position. If any further adjustments are
necessary contact your manfacturer’s dealer. A detailed
service procedure is contained in the manufacturer’s
Service Manual. Information on purchasing a Service
Manual can be found at the back of this Owner’s Manual.

FLUIDS AND CAPACITIES

U.S.

Metric

Fuel (approximate)

2.4 and 2.7 Liter Engines (87 Oc-

tane)

16 Gal-

lons

61 Liters

Engine Oil-With Filter

2.4 and 2.7 Liter Engines (Refer

to the engine oil fill cap for the

correct SAE grade)

5 qts.

4.7 Li-

ters

Cooling System *

2.4 Liter Engines* (Mopar

威

Antifreeze/Coolant 5 Year/

100,000 Mile Formula) or

equivalent.

8 qts.

7.5 Li-

ters

2.7 Liter Engines (Mopar

威

Antifreeze/Coolant 5 Year/

100,000 Mile Formula) or

equivalent.

9.5 qts.

9.0 Li-

ters

* Includes 1 qt. for coolant tank.

246

MAINTAINING YOUR VEHICLE

FLUIDS, LUBRICANTS AND GENUINE PARTS

Engine

Component

Fluid, Lubricant, or Genuine Part

Engine Coolant

Mopar

威 Antifreeze/Coolant 5 Year/100,000 Mile Formula HOAT (Hybrid Or-

ganic Additive Technology) or equivalent.

Engine Oil

Use API Certified engine oil. SAE 5W-20 and SAE 5W-30 are recommended.
Refer to the engine oil fill cap for the correct SAE grade meeting
DaimlerChrysler Material Standard MS-6395.

Spark Plugs

Refer to the Vehicle Emission Control Information label under the engine
hood.

Oil Filter (2.4L Engine)

Mopar

威 Oil Filter (P/N 4105409) or equivalent.

Oil Filter (2.7L Engine)

Mopar

威 Oil Filter (P/N 5281090) or equivalent.

Fuel Selection

87 Octane

MAINTAINING YOUR VEHICLE

247

7

Chassis

Component

Fluid, Lubricant, or Genuine Part

Automatic Transaxle

Mopar

威 ATF+4 Automatic Transmission Fluid.

Brake Master Cylinder

Mopar

威 DOT 3, SAE J1703 should be used. If DOT 3, SAE J1703 brake fluid

is not available, then DOT 4 is acceptable. Use only recommended brake flu-
ids.

Power Steering Reservoir

Mopar

威 Power Steering Fluid + 4, Mopar威 ATF+4 Automatic Transmission

Fluid.

Steering Gear & Linkage, Ball
Joints, Prop Shafts & Yokes, Wheel
Bearings

Mopar

威 Multi-Purpose Lubricant NLGI Grade 2 or equivalent.

248

MAINTAINING YOUR VEHICLE
