Dodge 1500 (Gas) (2006 year). Manual - part 27

4-Wheel- Drive Vehicles

CAUTION!

To avoid damage to the transfer case while towing,
always use one of the following methods.

NOTE:

The Transfer Case must be in the neutral posi-

tion, and the transmission must be in Park (Automatic
Transmission), or in gear (Manual Transmission) to tow a
4WD vehicle with one end of the vehicle raised.

The manufacturer recommends towing with all wheels
OFF

the ground. Acceptable methods are to tow vehicle

on a flatbed or with one end of vehicle raised and the
opposite end on a towing dolly.

2–Wheel- Drive Vehicles
Provided that the transmission is operable, tow with the
transmission in Neutral and the ignition key in the OFF
position along with the front wheels raised and the rear
wheels on the ground. Speed must not exceed 30 mph (50
km/h) and distance must not exceed 15 miles (25 km).

CAUTION!

Towing faster than 30 mph (50 km/h) or for more
than 15 miles (25 km) can cause severe damage to the
transmission.

If the vehicle is to be towed faster than 30 mph (50 km/h)
or more than 15 miles (25 km) the vehicle must be towed
with the rear wheels raised and the front wheels on the
ground. It may also be towed on a flatbed or with the
front wheels raised and the rear wheels on a dolly.

WHAT TO DO IN EMERGENCIES

421

6

MAINTAINING YOUR VEHICLE

CONTENTS

䡵 Engine Compartment— 3.7L/4.7L . . . . . . . . . . . 426
䡵 Engine Compartment— 5.7L . . . . . . . . . . . . . . . 427
䡵 Onboard Diagnostic System (OBD II) . . . . . . . . . 428
䡵 Emissions Inspection And Maintenance

Programs . . . . . . . . . . . . . . . . . . . . . . . . . . . . 428

䡵 Dealer Service . . . . . . . . . . . . . . . . . . . . . . . . . 430
䡵 Replacement Parts . . . . . . . . . . . . . . . . . . . . . . 431
䡵 Maintenance Procedures . . . . . . . . . . . . . . . . . . 431

▫ Engine Oil . . . . . . . . . . . . . . . . . . . . . . . . . . 431

▫ Engine Oil Filter . . . . . . . . . . . . . . . . . . . . . . 435
▫ Drive Belts — Check Condition And

Tensioner . . . . . . . . . . . . . . . . . . . . . . . . . . . 435

▫ Spark Plugs . . . . . . . . . . . . . . . . . . . . . . . . . 436
▫ Engine Air Cleaner Filter . . . . . . . . . . . . . . . . 436
▫ Engine Fuel Filter . . . . . . . . . . . . . . . . . . . . . 436
▫ Catalytic Converter . . . . . . . . . . . . . . . . . . . . 437
▫ Emission-Related Components . . . . . . . . . . . . 439
▫ Maintenance Free Battery . . . . . . . . . . . . . . . . 439

7

▫ Air Conditioner Maintenance . . . . . . . . . . . . . 440
▫ Power Steering — Fluid Check . . . . . . . . . . . . 441
▫ Front Suspension Ball Joints . . . . . . . . . . . . . . 441
▫ Steering Linkage — Inspection . . . . . . . . . . . . 442
▫ Half-Shaft Constant Velocity Joints . . . . . . . . . 442
▫ Front Prop Shaft Lubrication — 2500/3500

(4X4) Models . . . . . . . . . . . . . . . . . . . . . . . . 443

▫ Body Lubrication . . . . . . . . . . . . . . . . . . . . . 443
▫ Windshield Wiper Blades . . . . . . . . . . . . . . . . 444
▫ Windshield Washers . . . . . . . . . . . . . . . . . . . 444
▫ Exhaust System . . . . . . . . . . . . . . . . . . . . . . 445
▫ Cooling System . . . . . . . . . . . . . . . . . . . . . . . 446
▫ Hoses And Vacuum/Vapor Harnesses . . . . . . . 449

▫ Brake System . . . . . . . . . . . . . . . . . . . . . . . . 450
▫ Clutch Hydraulic System . . . . . . . . . . . . . . . . 451
▫ Clutch Linkage . . . . . . . . . . . . . . . . . . . . . . . 452
▫ Rear Axle And 4X4 Front Driving Axle Fluid

Level . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 452

▫ Transfer Case . . . . . . . . . . . . . . . . . . . . . . . . 453
▫ Manual Transmission . . . . . . . . . . . . . . . . . . 453
▫ Automatic Transmission . . . . . . . . . . . . . . . . 454
▫ Front Wheel Bearings . . . . . . . . . . . . . . . . . . 457
▫ Selection Of Lubricating Grease . . . . . . . . . . . 457
▫ Noise Control System Required Maintenance &

Warranty For 3500 2-Wheel Drive And 4-Wheel
Drive Models Over 10,000 Lbs. (4 535 Kg) Gross
Vehicle Weight Rating. . . . . . . . . . . . . . . . . . . 458

424

MAINTAINING YOUR VEHICLE

▫ Appearance Care And Protection From

Corrosion . . . . . . . . . . . . . . . . . . . . . . . . . . . 462

䡵 Integrated Power Module . . . . . . . . . . . . . . . . . 466
䡵 Vehicle Storage . . . . . . . . . . . . . . . . . . . . . . . . 469
䡵 Replacement Light Bulbs . . . . . . . . . . . . . . . . . 470
䡵 Bulb Replacement . . . . . . . . . . . . . . . . . . . . . . 470

▫ Headlight (Halogen)/Front Park And Turn

Lights . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 470

▫ Tail, Stop, Turn And Backup Lights . . . . . . . . . 474
▫ Center High-Mounted Stoplight With Cargo

Light . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 476

▫ Cab Top Clearance Lights — If Equipped . . . . 477

▫ Tailgate ID Lights (Dual Rear Wheels) —

If Equipped . . . . . . . . . . . . . . . . . . . . . . . . . 479

▫ Rear Light Bar ID Marker (Dual Rear Wheel) –

If Equipped . . . . . . . . . . . . . . . . . . . . . . . . . 480

▫ Side Marker Lights (Dual Rear Wheels) . . . . . . 481
▫ Fog Lights . . . . . . . . . . . . . . . . . . . . . . . . . . 482

䡵 Fluids And Capacities . . . . . . . . . . . . . . . . . . . 483
䡵 Fluids, Lubricants And Genuine Parts . . . . . . . . 485

▫ Engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 485
▫ Chassis . . . . . . . . . . . . . . . . . . . . . . . . . . . . 486

MAINTAINING YOUR VEHICLE

425

7

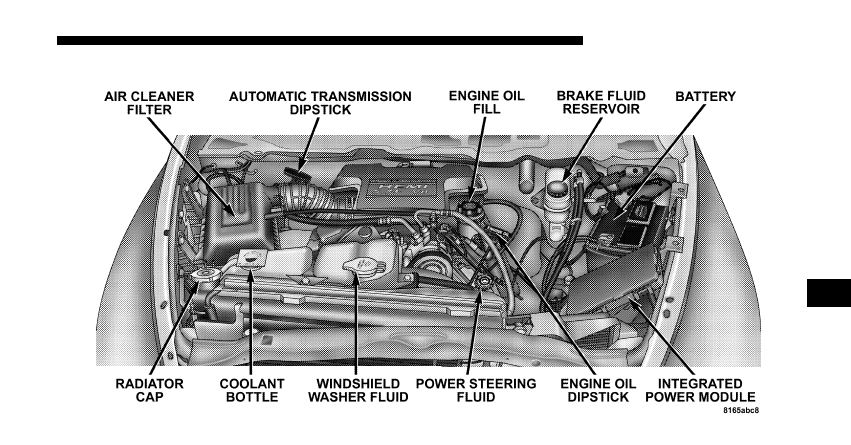

ENGINE COMPARTMENT— 3.7L/4.7L

426

MAINTAINING YOUR VEHICLE

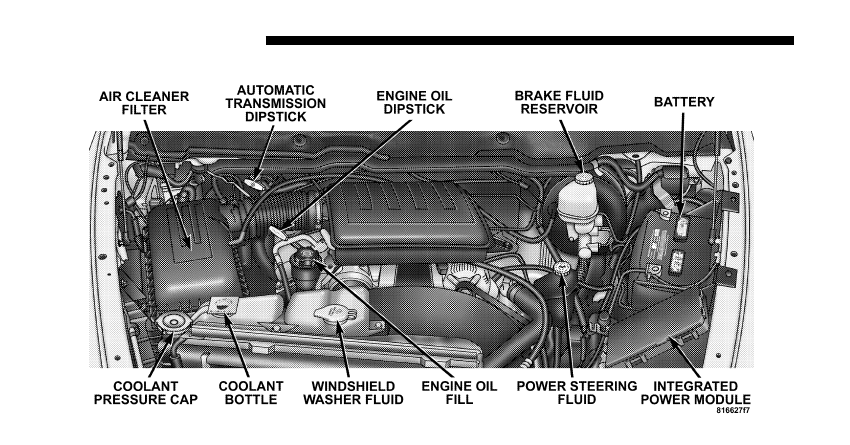

ENGINE COMPARTMENT— 5.7L

MAINTAINING YOUR VEHICLE

427

7

ONBOARD DIAGNOSTIC SYSTEM (OBD II)
Your vehicle is equipped with a sophisticated onboard
diagnostic system called OBD II. This system monitors
the performance of the emissions, engine, and automatic
transmission control systems. When these systems are
operating properly, your vehicle will provide excellent
performance and fuel economy, as well as engine emis-
sions well within current government regulations.

If any of these systems require service, the OBD II system
will turn on the “Malfunction Indicator Light.” It will
also store diagnostic codes and other information to
assist your service technician in making repairs. Al-
though your vehicle will usually be driveable and not
need towing, see your dealer for service as soon as
possible.

CAUTION!

Prolonged driving with the “Malfunction Indicator
Light” on could cause further damage to the emis-
sion control system. It could also affect fuel economy
and driveability. The vehicle must be serviced before
any emissions tests can be performed.

If the “Malfunction Indicator Light” is flashing,
severe catalytic converter damage and power loss
will soon occur. Immediate service is required.

EMISSIONS INSPECTION AND MAINTENANCE
PROGRAMS
In some localities, it may be a legal requirement to pass
an inspection of your vehicle’s emissions control system.
Failure to pass could prevent vehicle registration.

428

MAINTAINING YOUR VEHICLE

For states which have an I/M (Inspection and
Maintenance) requirement, this check verifies the
following: the MIL (Malfunction Indicator Lamp)

is functioning and is not on when the engine is running,
and that the OBD (On Board Diagnostic) system is ready
for testing.

Normally, the OBD system will be ready. The OBD
system may not be ready if your vehicle was recently
serviced, if you recently had a dead battery, or a battery
replacement. If the OBD system should be determined
not ready for the I/M test, your vehicle may fail the test.

Your vehicle has a simple ignition key actuated test
which you can use prior to going to the test station. To
check if your vehicle’s OBD system is ready, you must do
the following:

1. Insert your ignition key into the ignition switch.

2. Turn the ignition to the ON position, but do not crank
or start the engine.

3. If you crank or start the engine, you will have to start
this test over.

4. As soon as you turn your key to the ON position, you
will see your MIL symbol come on as part of a normal
bulb check.

5. Approximately 15 seconds later, one of two things will
happen:

a. The MIL light will blink for approximately 5 sec-
onds and then remain on until the first engine crank or
the key is turned off. This means that your vehicle’s
OBD system is not ready and you should not proceed
to the I/M station.

MAINTAINING YOUR VEHICLE

429

7

b. The MIL light will remain fully illuminated until the
first engine crank or the key is turned off. This means
that your vehicle’s OBD system is ready and you can
proceed to the I/M station.

If your OBD system is not ready, you should see your
dealer or repair facility. If your vehicle was recently
serviced or had a battery failure or replacement, you may
need to do nothing more than drive your vehicle as you
normally would in order for your OBD system to update.
A recheck with the above test routine may then indicate
that the system is now ready.

Regardless of whether your vehicle’s OBD system is
ready or not ready, if the MIL symbol is illuminated
during normal vehicle operation, you should have your
vehicle serviced before going to the I/M station. The I/M
station can fail your vehicle because the MIL symbol is on
with the engine running.

DEALER SERVICE
Your dealer has the qualified service personnel, special
tools and equipment to perform all service operations in
an expert manner. Service manuals are available which
include detailed service information for your vehicle.
Refer to these manuals before attempting any procedure
yourself.

NOTE:

Intentional tampering with emissions control

systems can result in civil penalties being assessed
against you.

WARNING!

You can be badly injured working on or around a
motor vehicle. Do only that service work for which
you have the knowledge and the proper equipment. If
you have any doubt about your ability to perform a
service job, take your vehicle to a competent mechanic.

430

MAINTAINING YOUR VEHICLE

REPLACEMENT PARTS
Use of genuine Mopar

威 parts for normal/scheduled

maintenance and repairs is highly recommended to in-
sure the designed performance. Damage or failures
caused by the use of non-Mopar parts for maintenance
and repairs will not be covered by the manufacturer’s
warranty.

MAINTENANCE PROCEDURES
The pages that follow contain the required maintenance
services determined by the engineers who designed your
vehicle.

Besides the maintenance items for which there are fixed
maintenance intervals, there are other items that should
operate satisfactorily without periodic maintenance.
However, if a malfunction of these items does occur, it
could adversely affect the engine or vehicle performance.
These items should be inspected if a malfunction is
observed or suspected.

Engine Oil

Checking Oil Level
To assure proper lubrication of your vehicle’s engine, the
engine oil must be maintained at the correct level. The
best time to check the engine oil level is about 5 minutes
after a fully warmed up engine is shut off or before
starting the engine after it has sat overnight.

MAINTAINING YOUR VEHICLE

431

7

Checking the oil while the vehicle is on level ground will
improve the accuracy of the oil level readings. Always

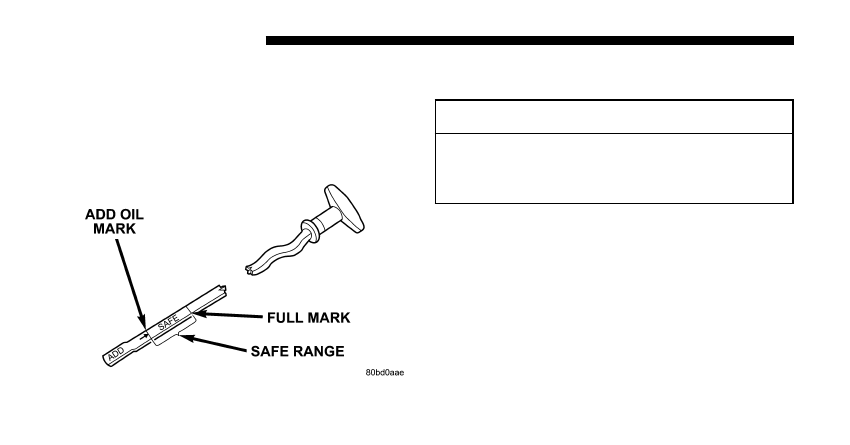

maintain the oil level within the SAFE zone on the
dipstick. Adding one quart of oil when the reading is at
the bottom of the SAFE zone will result in a reading at the
top of the safe zone on these engines.

Change Engine Oil

CAUTION!

Overfilling or underfilling the crankcase will cause
oil aeration or loss of oil pressure. This could dam-
age your engine.

Road conditions as well as your kind of driving affect the
interval at which your oil should be changed. Check the
following to determine if any apply to you:

• Day or night temperatures are below 32°F (0°C).
• Stop and go driving.
• Extensive engine idling.
• Driving in dusty conditions
• Short trips of less than 10 miles (16.2 km)

432

MAINTAINING YOUR VEHICLE

• More than 50% of your driving is at sustained high

speeds during hot weather, above 32°C (90°F)

• Trailer towing
• Heavy Loading
• Taxi, Police or delivery service (commercial service)
• Off-road or desert operation
• If equipped for and operating with E-85 (ethanol)

fuel.

NOTE:

If ANY of these apply to you then change your

engine oil every 3,000 miles (5 000 km) or 3 months,
whichever comes first and follow schedule “B” of the

⬙Maintenance Schedules⬙ section of this manual.

If none of these apply to you, then change your engine oil
at every interval shown on schedule

⬙A⬙ of the ⬙Mainte-

nance Schedules

⬙ section of this manual.

Dusty Conditions
Driving through dust-laden air increases the problems of
keeping abrasive materials out of the engine. Under these
conditions, special attention should be given to the
engine air cleaner, the crankcase inlet air cleaner and the
crankcase ventilation system. Make sure that these units
are clean at all times. This will tend to reduce to a
minimum the amount of abrasive material that may enter
the engine.

Engine Oil Selection
For best performance and maximum protection under all
types of operating conditions, the manufacture only
recommends engine oils that are API certified and meet
the requirements of DaimlerChrysler Material Standard
MS-6395. Use Mopar or an equivalent oil meeting the
specification MS-6395.

MAINTAINING YOUR VEHICLE

433

7

Engine Oil Identification (API) Symbol
There is a symbol to aid you in selecting the proper
engine oil.

This symbol means that the oil has
been certified by the American
Petroleum Institute (API). The
manufacture only recommends
API Certified engine oils that
meet

the

requirements

of

DaimlerChrysler Material Stan-
dard MS-6395. Use Mopar or an
equivalent oil meeting the specifi-

cation MS-6395.

Engine Oil Viscosity (SAE Grade)
For 3.7L/4.7L engines SAE 5W-30 engine oil is recom-
mended for all operating temperatures. For the 5.7L
engine SAE 5W-20 engine oil is recommended for all
operating temperatures. This engine oil improves low

temperature starting and vehicle fuel economy. Your
engine oil filler cap also shows the recommended
engine oil viscosity for your vehicle.

For information on engine oil filler cap location, see the
Engine Compartment illustration in this section.

Lubricants which do not have both, the engine oil certi-
fication mark and the correct SAE viscosity grade num-
ber should not be used.

Synthetic Engine Oils
There are a number of engine oils being promoted as
either synthetic or semi-synthetic. If you chose to use
such a product, use only those oils that are API Certified
and meet the SAE viscosity standard. Follow the service
schedule that describes your driving type.

Materials Added to Engine Oil
The manufacture strongly recommends against the addi-
tion of any additives (other than leak detection dyes) to

434

MAINTAINING YOUR VEHICLE

the engine oil. Engine oil is an engineered product and
it’s performance may be impaired by supplemental ad-
ditives.

Disposing of Used Engine Oil And Oil Filters
Care should be taken in disposing of used engine oil and
oil filters from your vehicle. Used oil and oil filters,
indiscriminately discarded, can present a problem to the
environment. Contact your dealer, service station, or
governmental agency for advice on how and where used
oil and oil filters can be safely discarded in your area.

Engine Oil Filter
The engine oil filter should be replaced at every engine
oil change.

Engine Oil Filter Selection
The manufacturer’s engines have a full-flow type oil
filter. Use a filter of this type for replacement. The quality
of replacement filters varies considerably. Only high

quality filters should be used to assure most efficient
service. Mopar Engine Oil Filters are a high quality oil
filter and are recommended.

Drive Belts — Check Condition and Tensioner
Belt tension is controlled by means of an automatic
tensioner. No belt tension adjustments are required.
However, belt and belt tensioner condition should be
inspected at the specified intervals and replaced if re-
quired. See your authorized dealer for service.

At the mileage indicated in the maintenance schedule, all
belts and tensioner should be checked for condition.
Improper belt tension can cause belt slippage and failure.

Belts should be inspected for evidence of cuts, cracks,
glazing or frayed cords and replaced if there is indication
of damage which could result in belt failure. Low gen-
erator belt tension can cause battery failure.

MAINTAINING YOUR VEHICLE

435

7

Also check belt routing to make sure there is no interfer-
ence between the belts and other engine components.

Spark Plugs
Spark plugs must fire properly to assure engine perfor-
mance and emission control. New plugs should be in-
stalled at the specified mileage. The entire set should be
replaced if there is any malfunction due to a faulty spark
plug, malfunctioning spark plugs can damage the cata-
lytic converter. For proper type of replacement spark
plugs, refer to the “Vehicle Emission Control Informa-
tion” label in the engine compartment.

Engine Air Cleaner Filter
Under normal driving conditions, replace the air filter at
the intervals shown on Schedule “A”. If, however, you
drive the vehicle frequently under dusty or severe con-
ditions, the filter element should be inspected periodi-
cally and replaced if necessary at the intervals shown on
Schedule “B”.

WARNING!

The air induction system (air cleaner, hoses, etc) can
provide a measure of protection in the case of engine
backfire. Do not remove the air induction system (air
cleaner, hoses, etc) unless such removal is necessary
for repair or maintenance. Make sure that no one is
near the engine compartment before starting the
vehicle with the air induction system (air cleaner,
hoses, etc) removed. Failure to do so can result in
serious personal injury.

Engine Fuel Filter
A plugged fuel filter can cause stalling, limit the speed at
which a vehicle can be driven or cause hard starting.
Should an excessive amount of dirt accumulate in the
fuel tank, frequent filter replacement may be necessary.

436

MAINTAINING YOUR VEHICLE
