8.8

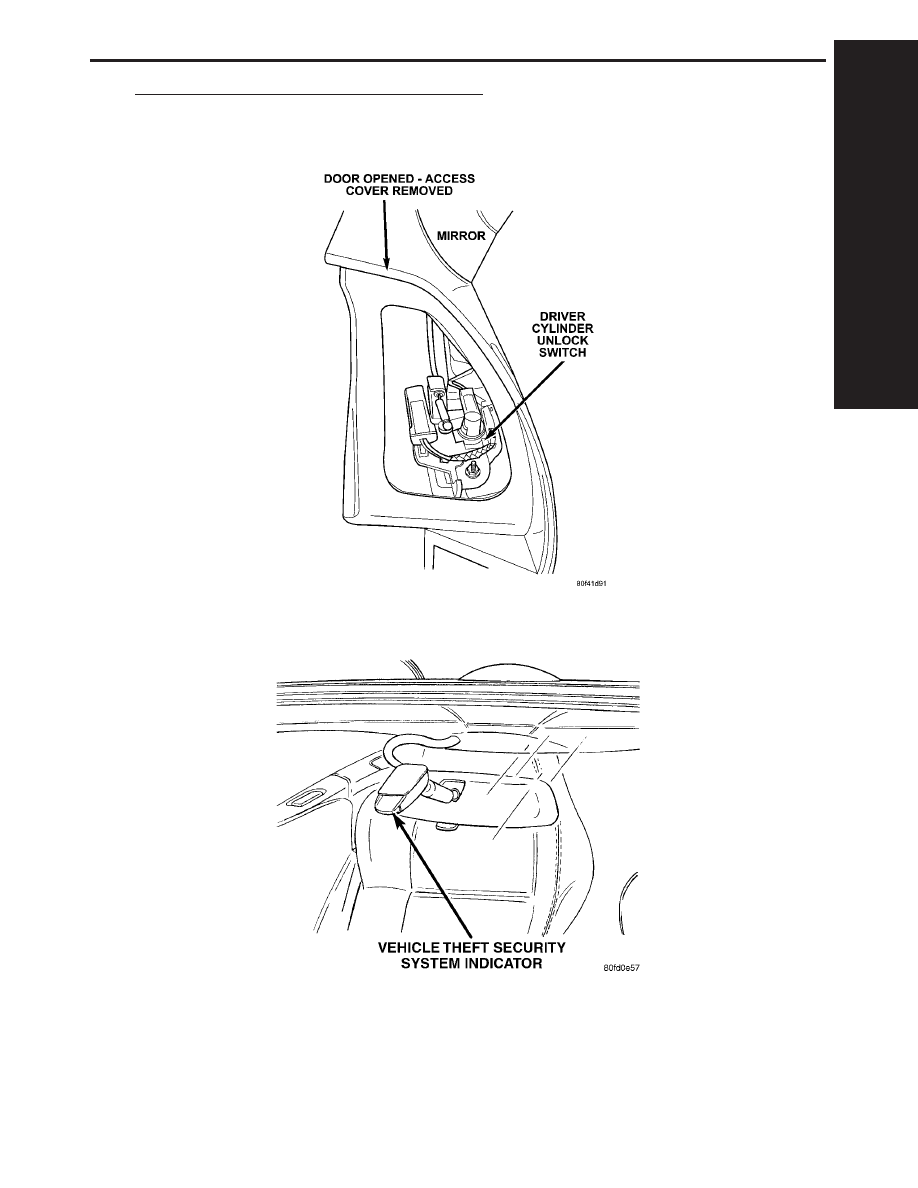

VEHICLE THEFT SECURITY SYSTEM (VTSS)

8.8.1

DRIVER CYLINDER UNLOCK SWITCH

8.8.2

VEHICLE THEFT SECURITY SYSTEM INDICATOR

C

O

M

P

O
N

E

N

T

L

O

C
A

T

I

O
N

S

413

COMPONENT LOCATIONS

NOTES

414

9.0

CONNECTOR PINOUTS

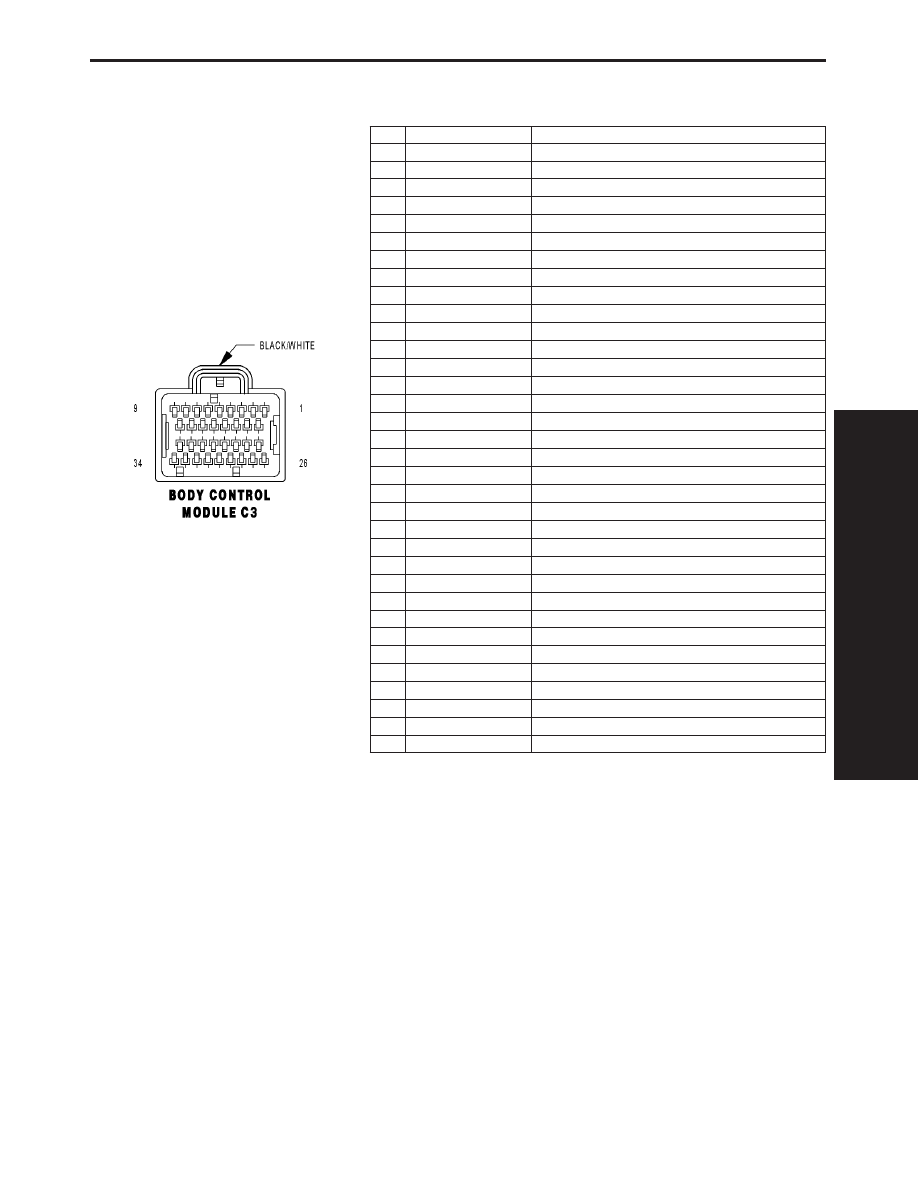

BODY CONTROL MODULE C3 - BLACK/WHITE 34 WAY

CAV

CIRCUIT

FUNCTION

1

J4 18OR (EXPORT)

REAR FOG LAMP SWITCH SENSE

2

D23 20WT/OR

FLASH PROGRAM ENABLE

3

-

-

4

-

-

5

G94 20LG

LOW TIRE PRESSURE SIGNAL

6

G75 20VT

DRIVER DOOR AJAR SWITCH SENSE

7

G96 20VT/DG

REMOTE KEYLESS ENTRY INTERFACE

8

G78 20VT/OR

DECKLID AJAR SWITCH SENSE

9

M21 20YL/BR

FOOTWELL LAMPS DRIVER

10

Q22 20OR/VT

PASSENGER WINDOW DOWN RELAY CONTROL

11

-

-

12

-

-

13

Q1 20TN/LG

DRIVER WINDOW SWITCH MUX

14

G163 20VT/LB

DRIVER CYLINDER UNLOCK SWITCH MUX

15

Q3 20OR/TN

PASSENGER WINDOW SWITCH MUX

16

G74 20VT/WT

PASSENGER DOOR AJAR SWITCH SENSE

17

M1 20YL/VT

IOD-B(+)

18

-

-

19

-

-

20

G4 20LB/VT

FUEL LEVEL SENSOR SIGNAL

21

P97 20LG/YL

DRIVER DOOR SWITCH MUX

22

P96 20LG/LB

PASSENGER DOOR SWITCH MUX

23

D25 20WT/VT

PCI BUS

24

M1 20YL/VT

IOD-B(+)

25

F71 20PK/TN

IGNITION FEED

26

F20 20PK/WT

FUSED IGNITION SWITCH OUTPUT (RUN)

27

F45 20PK/OR

FUSED IGNITION SWITCH OUTPUT (START)

28

-

-

29

Q302 20OR/LG

PASSENGER WINDOW HALL SIGNAL

30

Q301 20WT

DRIVER WINDOW HALL SIGNAL

31

M1 20YL/VT

IOD-B(+)

32

M1 20YL/VT

IOD-B(+)

33

A22 18BK/OR

FUSED IGNITION SWITCH OUTPUT (RUN)

34

M27 20BK/DB

READING LAMPS DRIVER

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

415

CONNECTOR PINOUTS

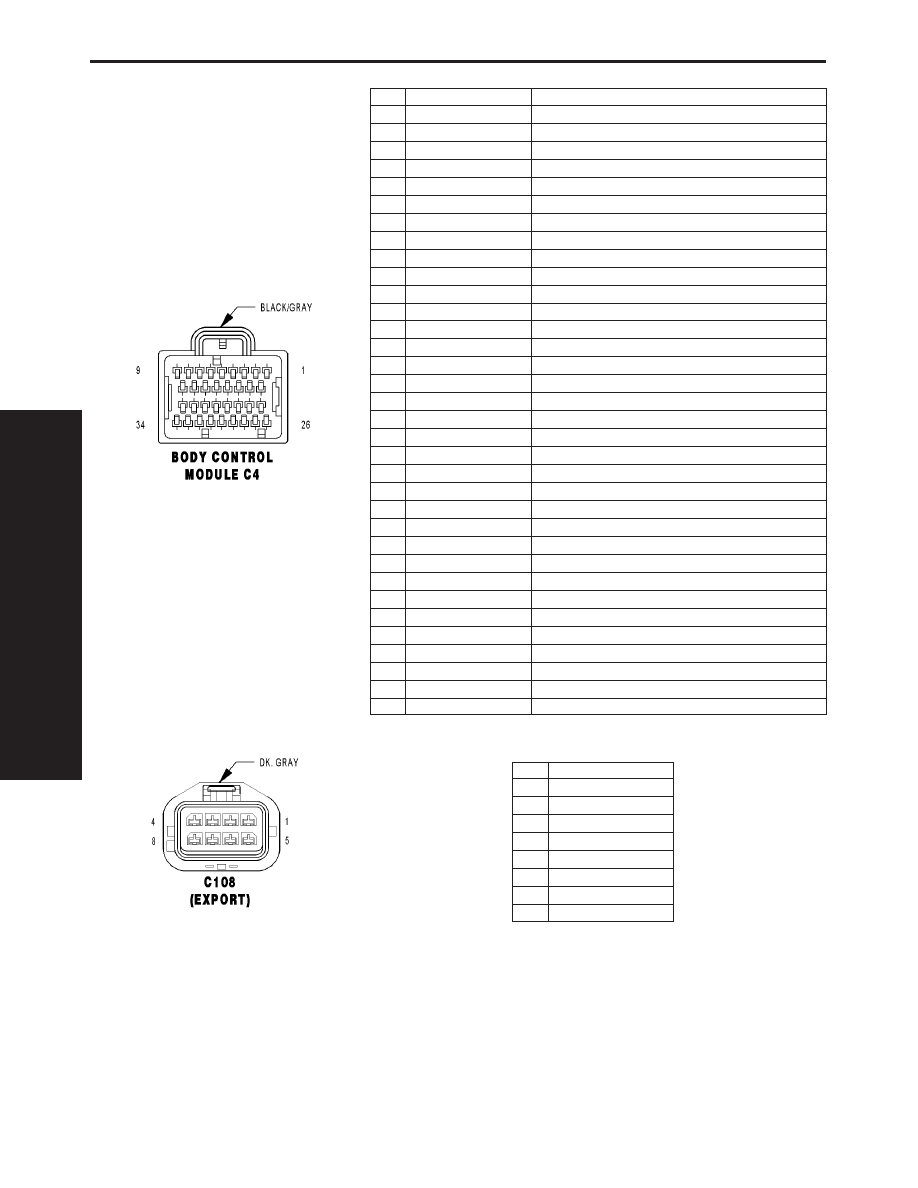

BODY CONTROL MODULE C4 - BLACK/GRAY 34 WAY

CAV

CIRCUIT

FUNCTION

1

M26 20YL/DB

HALO LAMP DRIVER

2

-

-

3

M21 20YL/BR

FOOTWELL LAMPS DRIVER

4

D9 20WT/GY

RKE MODULE PROGRAM ENABLE

5

G150 20VT/YL

INSTRUMENT CLUSTER WAKE UP SENSE

6

J2 18DB/LG (EXPORT)

EXHAUST SOLENOID RELAY CONTROL

7

L124 20WT/DB

HEADLAMP RELAY CONTROL

8

F89 20RD/WT

RUN/ACC RELAY CONTROL

9

J5 18DB/WT (EXPORT)

HEADLAMP WASHER PUMP RELAY CONTROL

10

M1 20YL/VT

IOD-B(+)

11

-

-

12

M24 20BK/BR

COURTESY LAMPS DRIVER

13

X920 20GY/OR

RADIO CONTROL MUX RETURN

14

G900 20VT/OR

SENSE RETURN

15

P900 20LG/OR

PASSENGER DOOR SWITCH RETURN

16

W110 18BR/WT (EXPORT)

WASHER SWITCH SENSE

17

J3 18VT/WT (EXPORT)

REAR FOG LAMP RELAY CONTROL

18

F921 20PK/YL

FUSED IGNITION SWITCH OUTPUT (RUN)

19

-

-

20

G20 20BR/VT

IGNITION SWITCH SENSE

21

L107 20WT/BK

PARK LAMP SWITCH SENSE

22

Q901 20OR/VT

PASSENGER WINDOW SWITCH RETURN

23

G910 20VT/BR

DRIVER WINDOW SWITCH RETURN

24

X20 20GY/WT

RADIO CONTROL MUX

25

-

-

26

M28 20YL/TN

GLOVE BOX LAMP DRIVER

27

G69 20BK/OR

VTSS INDICATOR DRIVER

28

-

-

29

L87 20WT/OR

FOG LAMP SWITCH SENSE

30

X3 20DG/VT

HORN SWITCH SENSE

31

P125 20LG/YL

DRIVER EXTERIOR DOOR HANDLE SWITCH SENSE

32

G70 20VT/LB

HOOD AJAR SWITCH SENSE

33

G96 20VT/DG

REMOTE KEYLESS ENTRY INTERFACE

34

G81 20VT/LG

CHIME DRIVER

C108 (EXPORT) - DK. GRAY (HEADLAMP AND DASH SIDE)

CAV

CIRCUIT

1

A128 14RD/OR

2

J3 18VT/WT

3

J1 16WT/DB

4

J5 18DB/WT

5

J12 18DG/RD

6

J15 14TN

7

J2 18DB/LG

8

Z1 14BK

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

416

CONNECTOR PINOUTS
