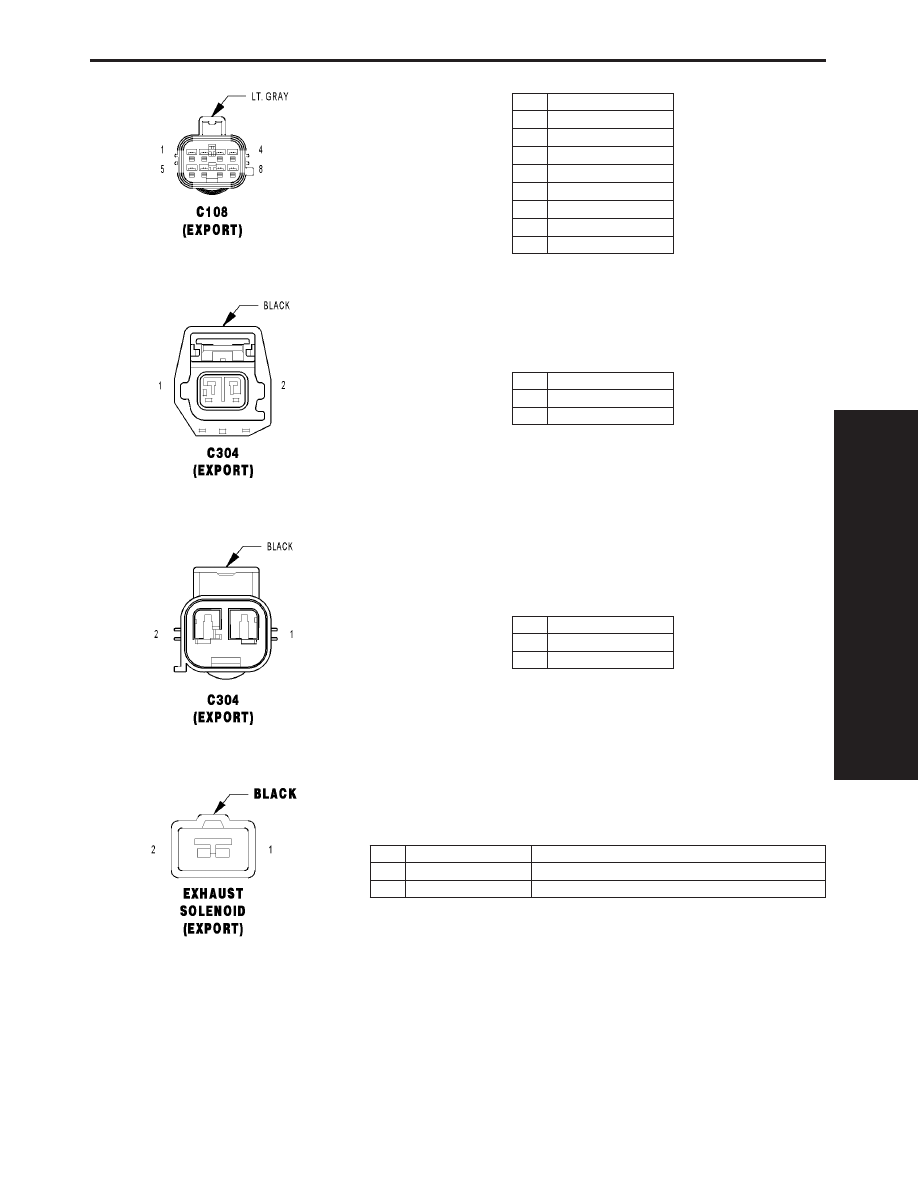

C108 (EXPORT) - LT. GRAY (RELAY HARNESS SIDE)

CAV

CIRCUIT

1

-

2

J3 20OR

3

J1 20WT

4

J5 20DB

5

J12 20DG

6

J15 14BR

7

J2 20GY

8

-

C304 (EXPORT) - BLACK (BODY SIDE)

CAV

CIRCUIT

1

J1 16WT/DB

2

Z1 16BK/DG

C304 (EXPORT) - BLACK (REAR FOG LAMP SIDE)

CAV

CIRCUIT

1

J1 18WT

2

Z1 18BK

EXHAUST SOLENOID (EXPORT) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

J12 18DG/RD

EXHAUST SOLENOID RELAY OUTPUT

2

Z1 18BK

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

417

CONNECTOR PINOUTS

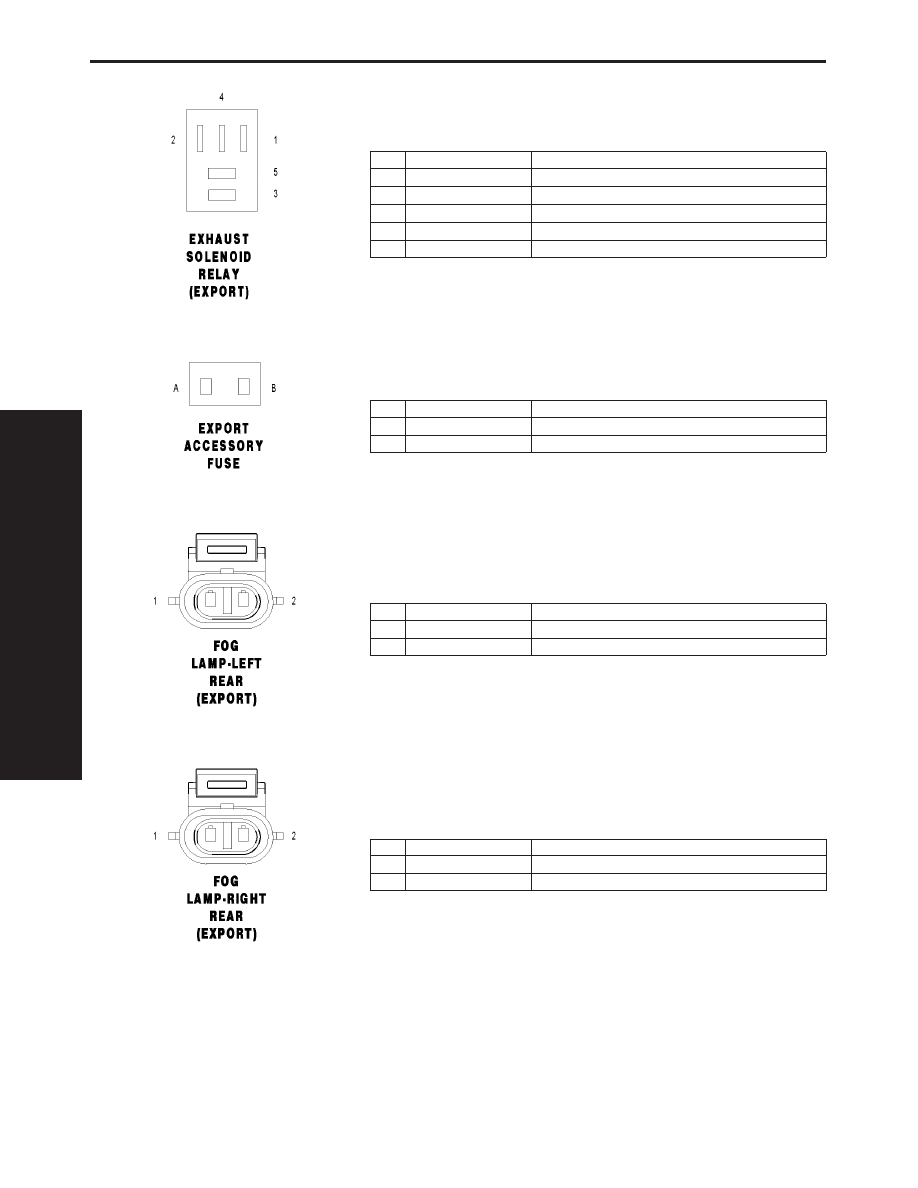

EXHAUST SOLENOID RELAY (EXPORT) - 5 WAY

CAV

CIRCUIT

FUNCTION

1

J9 20RD

FUSED B(+)

2

J2 20GY

EXHAUST SOLENOID RELAY CONTROL

3

J10 20RD

FUSED B(+)

4

-

-

5

J12 20DG

EXHAUST SOLENOID RELAY OUTPUT

EXPORT ACCESSORY FUSE

CAV

CIRCUIT

FUNCTION

A

A1 10RD

B(+)

B

A104 10RD

FUSED B(+)

FOG LAMP-LEFT REAR (EXPORT) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

J1 20WT

REAR FOG LAMP RELAY OUTPUT

2

Z1 20BK

GROUND

FOG LAMP-RIGHT REAR (EXPORT) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

J1 20WT

REAR FOG LAMP RELAY OUTPUT

2

Z1 20BK

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

418

CONNECTOR PINOUTS

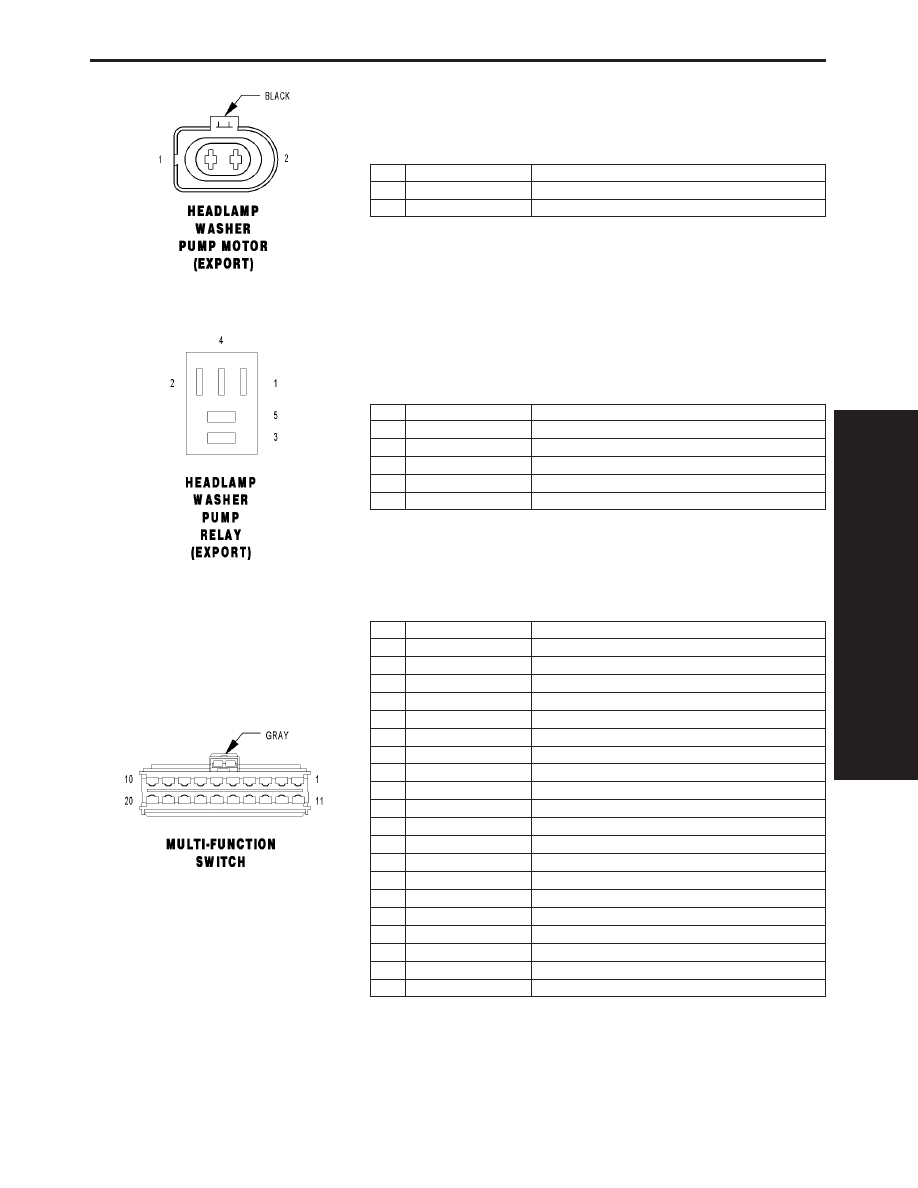

HEADLAMP WASHER PUMP MOTOR (EXPORT) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 14BK

GROUND

2

J15 14TN

HEADLAMP WASHER PUMP RELAY OUTPUT

HEADLAMP WASHER PUMP RELAY (EXPORT) - 5 WAY

CAV

CIRCUIT

FUNCTION

1

J4 20RD

FUSED B(+)

2

J5 20DB

HEADLAMP WASHER PUMP RELAY CONTROL

3

J6 10RD

FUSED B(+)

4

-

-

5

J15 14TN

HEADLAMP WASHER PUMP RELAY OUTPUT

MULTI-FUNCTION SWITCH - GRAY 20 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

L61 20LG

LEFT TURN SIGNAL

3

F71 20PK/TN

IGNITION FEED

4

L63 20WT/DG

LEFT REAR TURN SIGNAL DRIVER

5

L62 20WT/RD

RIGHT REAR TURN SIGNAL DRIVER

6

L60 20TN

RIGHT TURN SIGNAL

7

G900 20VT/OR

SENSE RETURN

8

E19 20OR/VT

PANEL LAMPS DIMMER SIGNAL

9

L107 20WT/BK

PARK LAMP SWITCH SENSE

10

-

-

11

A15 20RD/TN

FUSED B(+)

12

J4 18OR (EXPORT)

REAR FOG LAMP SWITCH SENSE

13

G900 20VT/OR

SENSE RETURN

14

L87 20WT/OR

FOG LAMP SWITCH SENSE

15

-

-

16

L307 20WT/BR

LOW BEAM SWITCH SENSE

17

L37 20WT/DB

HIGH BEAM SWITCH SENSE

18

G900 20VT/OR

SENSE RETURN

19

-

-

20

G900 20VT/OR

SENSE RETURN

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

419

CONNECTOR PINOUTS

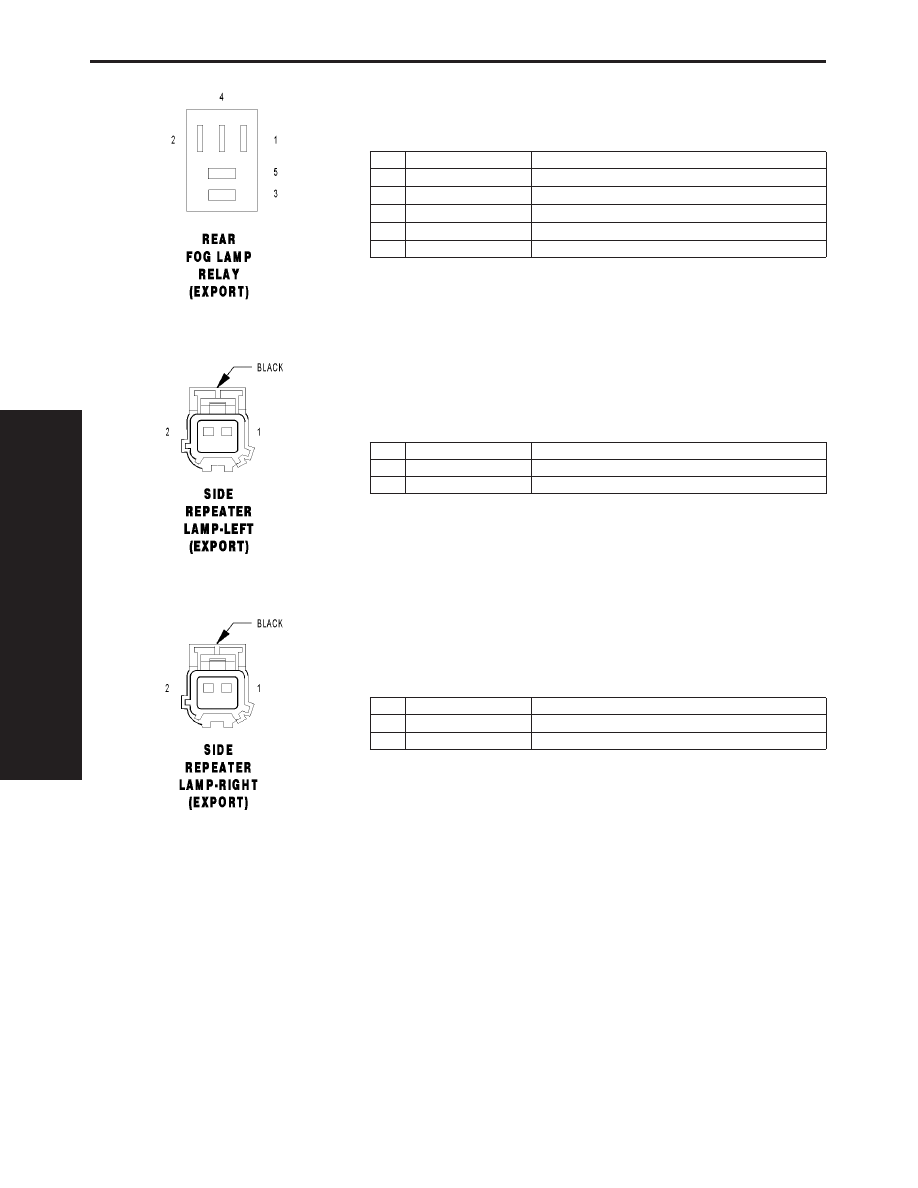

REAR FOG LAMP RELAY (EXPORT) - 5 WAY

CAV

CIRCUIT

FUNCTION

1

J7 20RD

FUSED B(+)

2

J3 20OR

REAR FOG LAMP RELAY CONTROL

3

J8 20RD

FUSED B(+)

4

-

-

5

J1 20WT

REAR FOG LAMP RELAY OUTPUT

SIDE REPEATER LAMP-LEFT (EXPORT) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

L61 20LG

LEFT FRONT TURN SIGNAL CONTROL

2

Z1 18BK

GROUND

SIDE REPEATER LAMP-RIGHT (EXPORT) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

L60 20TN

RIGHT FRONT TURN SIGNAL CONTROL

2

Z1 18BK

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

420

CONNECTOR PINOUTS
