(4) Close the hood and verify the proper fit and

tighten the rear body bolts to 28 N·m (21 ft. lbs.).

(5) Open the hood and tighten the front bolts to 28

N·m (21 ft. lbs.).

(6) Install hood hinge support cylinder. (Refer to

23 - BODY/HOOD/SUPPORT CYLINDER - INSTAL-
LATION)

(7) Install the cowl screen panel. (Refer to 23 -

BODY/EXTERIOR/COWL

GRILLE

SCREEN

-

INSTALLATION)

HOOD

REMOVAL

(1) Raise hood.
(2) Remove bolts attaching hinges to hood.
(3) With the aid of a helper, remove hood from

vehicle.

INSTALLATION

(1) Position hood on hinges using the molded fea-

tures on the hood to align the hinge.

(2) Install bolts and tighten to 12 N·m (9 ft. lbs.).
(3) Inspect hood for proper alignment and adjust if

required. (Refer to 23 - BODY/HOOD/HOOD -
ADJUSTMENTS)

ADJUSTMENTS

ADJUSTMENT

(1) If hood is low in relation to the rear of fender,

insert shims between hinge and body. (Refer to 23 -
BODY/BODY

STRUCTURE/GAP AND

FLUSH

-

SPECIFICATIONS)

(2) Adjust hood bumper in or out to adjust hood-

to-fender height alignment.

(3) Adjust the hood latch as necessary. Tighten the

nuts to 12 N·m (9 ft. lbs.).

(4) Align the latch striker so that striker enters

the latch squarely and without binding.

HOOD AIR CLEANER SEAL

REMOVAL

(1) Peal seal from the hood panel to remove. (Fig.

3)

INSTALLATION

(1) Clean hood panel with a suitable adhesive

remover.

(2) Remove tape liner and position the new seal

into place.

HOOD LATCH AND SAFETY
CATCH

REMOVAL

(1) Using a grease pencil or equivalent, lightly

mark the outline of the latch to assist installation.

(2) Remove the nuts attaching the latch to the

frame assembly. (Fig. 4)

(3) Disconnect the hood latch cable from the

release lever. (Fig. 5)

(4) Remove latch from vehicle.

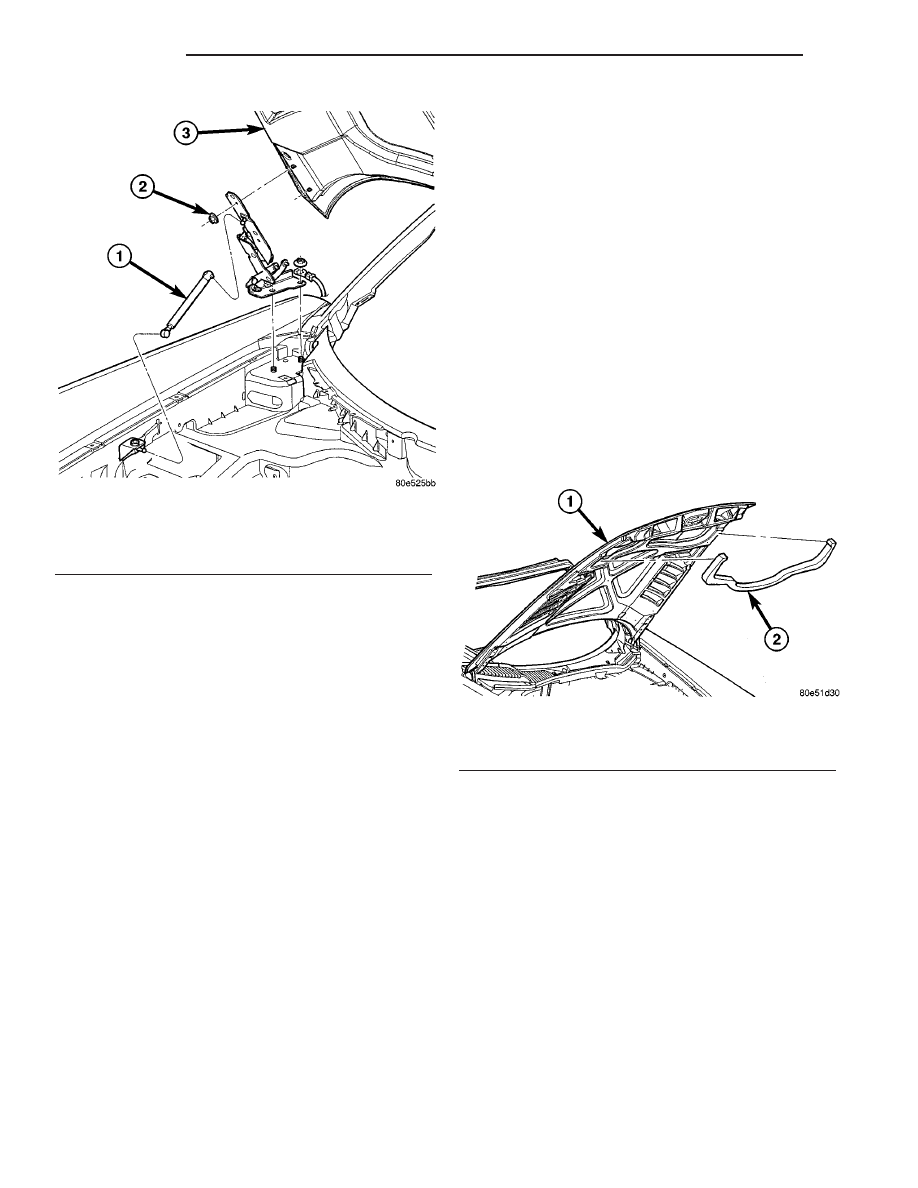

Fig. 2 HOOD HINGE

1 - GAS PROP
2 - HOOD HINGE ASSEMBLY
3 - HOOD ASSEMBLY

Fig. 3 HOOD AIR CLEANER SEAL

1 - HOOD
2 - AIR CLEANER SEAL

23 - 60

HOOD

ZB

HINGE (Continued)

INSTALLATION

(1) Connect the hood latch cable to the release

lever.

(2) Install the hood latch and align with marks

made previously.

(3) Install and tighten the nuts to 12 N·m (9 ft.

lbs.)

(4) Check the hood fit and adjust if required.

(Refer to 23 - BODY/BODY STRUCTURE/GAP AND
FLUSH - SPECIFICATIONS)

LATCH RELEASE HANDLE

REMOVAL

(1) Remove the hood latch. (Refer to 23 - BODY/

HOOD/HOOD

LATCH AND

SAFETY

CATCH

-

REMOVAL)

(2) Remove the screws and remove the handle

assembly from the bumper beam. (Fig. 6)

INSTALLATION

(1) Route the cable from the lower fascia opening

to the latch.

(2) Attach the handle to the bumper beam and

install the screws.

(3) Install the hood latch. (Refer to 23 - BODY/

HOOD/HOOD

LATCH AND

SAFETY

CATCH

-

INSTALLATION)

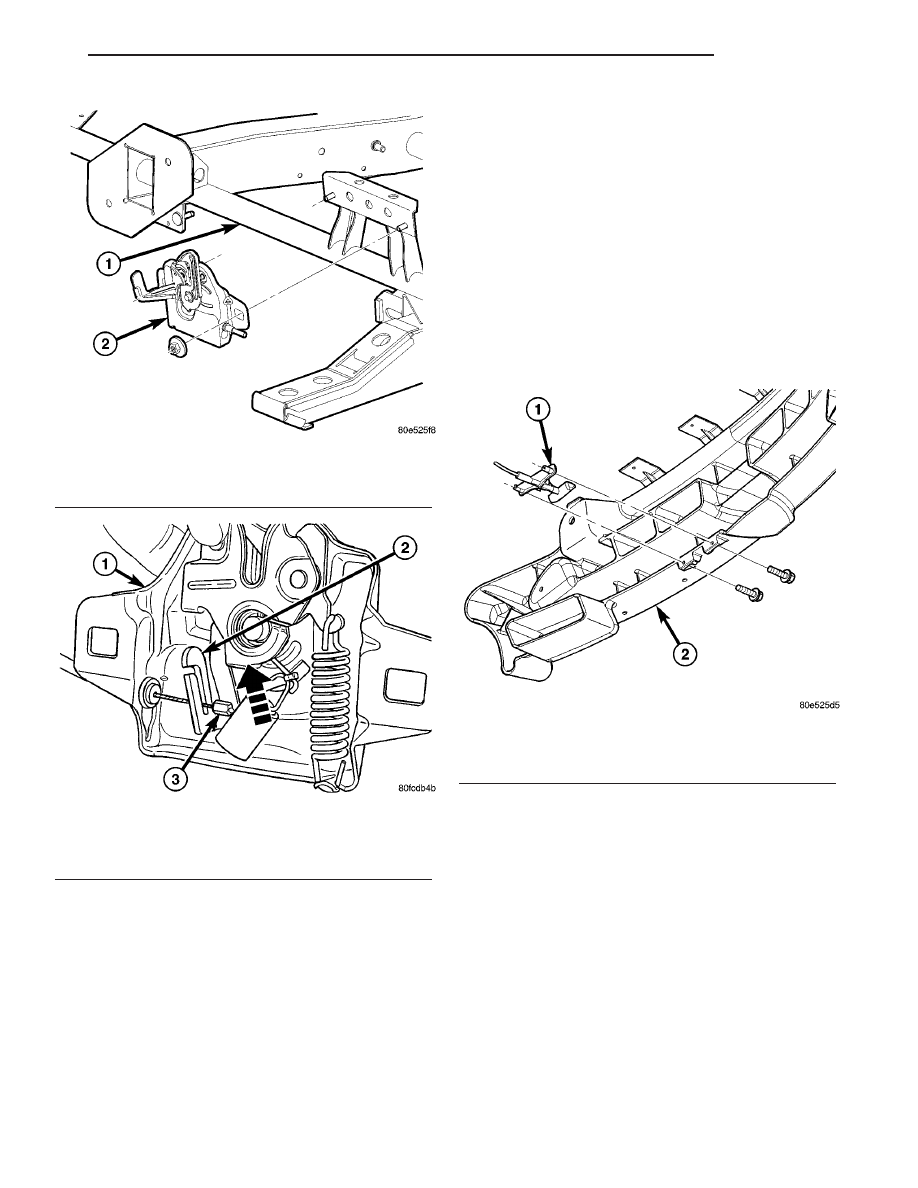

Fig. 4 HOOD LATCH AND SAFETY CATCH

1 - FRAME ASSEMBLY
2 - HOOD OPENING LATCH & SAFETY CATCH

Fig. 5 HOOD LATCH RELEASE CABLE

1 - HOOD LATCH ASSEMBLY
2 - RELEASE LEVER
3 - LATCH CABLE END

Fig. 6 HOOD LATCH RELEASE HANDLE

1 - HOOD REMOTE RELEASE ASSEMBLY
2 - FRONT BUMPER REINFORCEMENT

ZB

HOOD

23 - 61

HOOD LATCH AND SAFETY CATCH (Continued)

SILENCER PAD

REMOVAL

(1) Open the hood and remove the bolts and dis-

connect the ground wires. (Fig. 7)

(2) Remove the push pin fasteners and remove the

silencer pad. (Fig. 8)

INSTALLATION

(1) Install the silencer pad and install the push

pin fasteners.

(2) Install the ground wires and install the bolts.

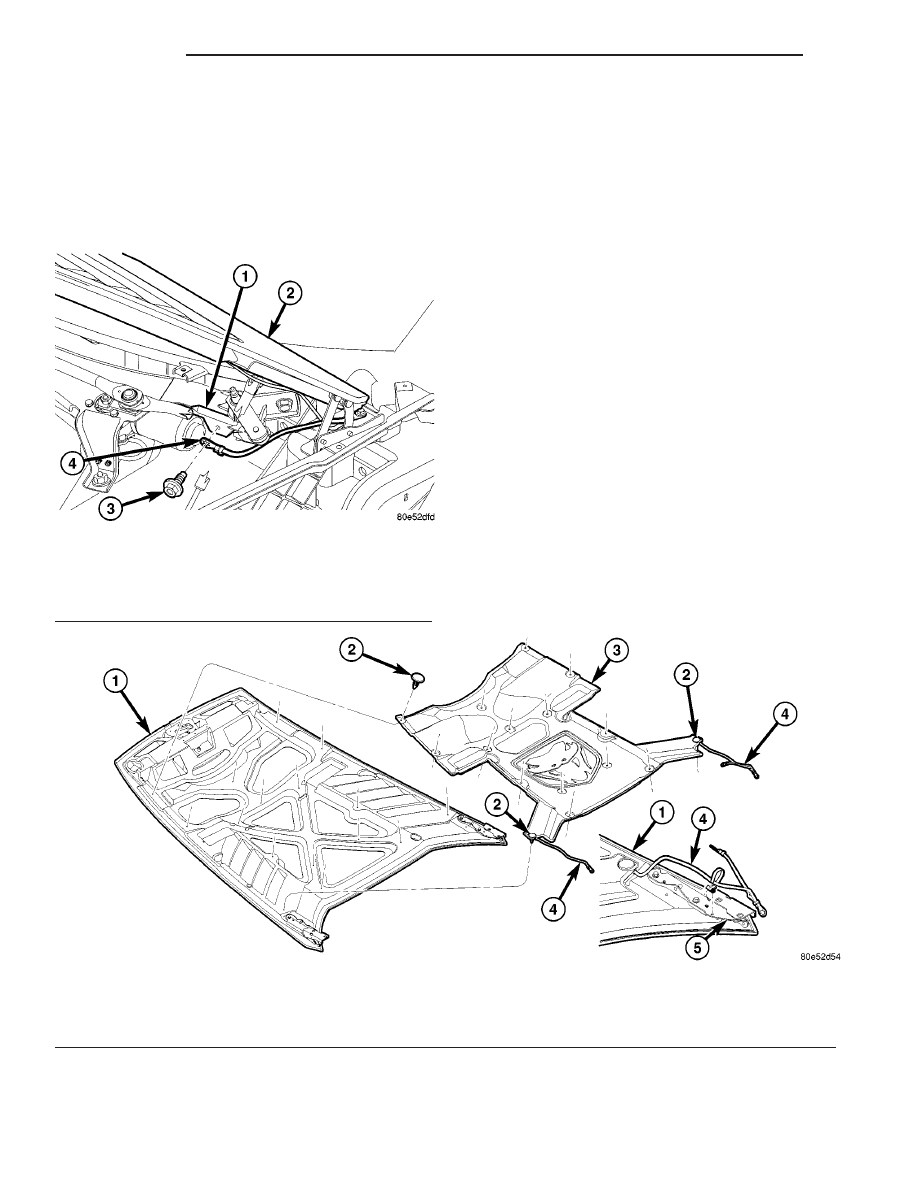

Fig. 7 GROUND WIRE ATTACHING POINT

1 - WIPER MODULE
2 - HOOD ASSEMBLY
3 - GROUND WIRE MOUNTING BOLT
4 - HOOD GROUND WIRE

Fig. 8 HOOD SILENCER

1 - HOOD ASSEMBLY
2 - PUSH PIN FASTENER
3 - UNDERHOOD SILENCER

4 - HOOD GROUND WIRE
5 - HOOD HINGE

23 - 62

HOOD

ZB

GAS PROP

REMOVAL

(1) Open the hood and support.

NOTE: The gas props have an integral secondary
service

position.

This

wider

open

position

is

achieved by physically pushing the front of the
hood up lightly.

(2) Using a small flat bladed tool, or equivalent,

release the retaining clips while pulling the ball
socket away from the ball stud. (Fig. 9)

NOTE: Lift the clips only enough to release the ball
studs. (Fig. 10)

(3) Remove the support cylinder.

INSTALLATION

(1) Make sure the retaining clips are seated into

the ball socket fully.

(2) Install the support cylinder over the ball studs

with the thin end connected to the body side of the
hinge and the retaining clips snapping into place.

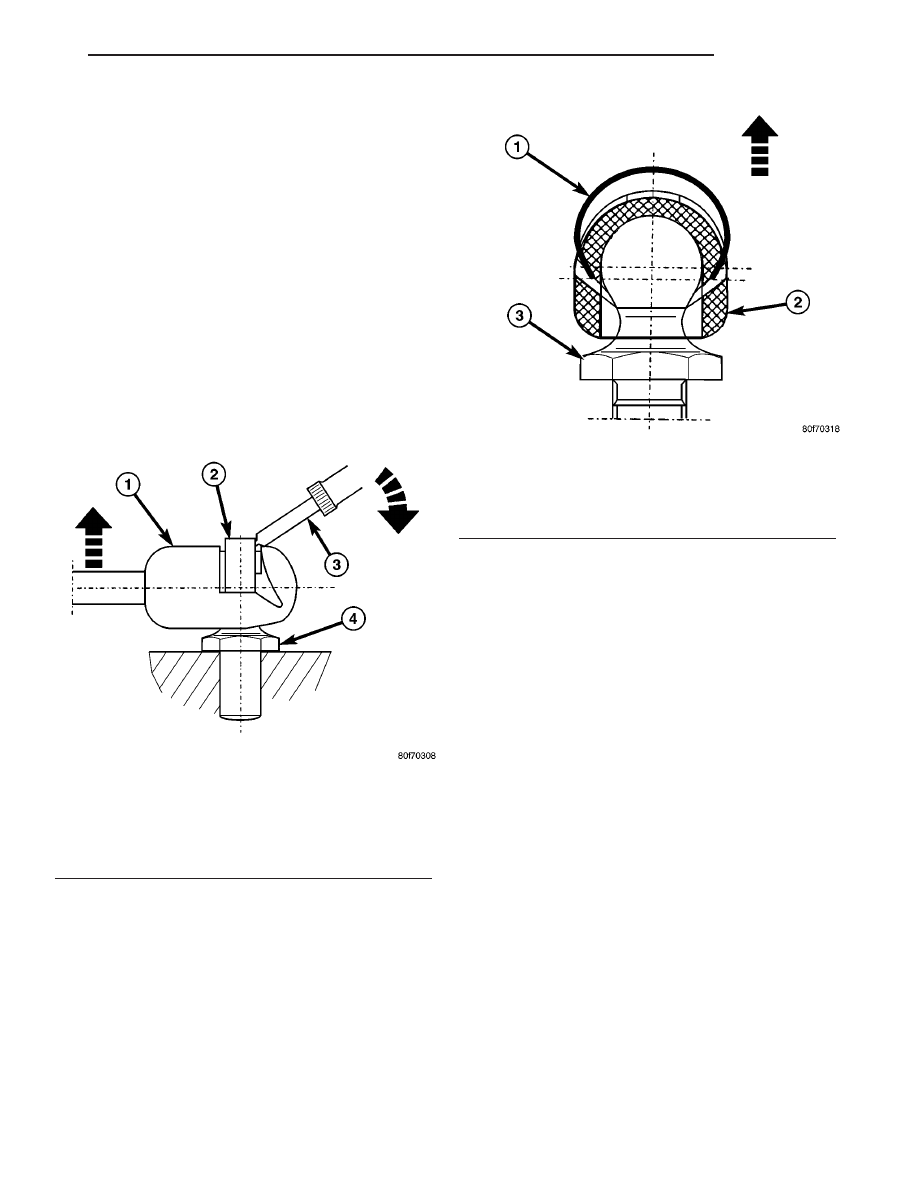

Fig. 9 LOWER SUPPORT CYLINDER REMOVAL -

TYPICAL

1 - BALL SOCKET
2 - RETAINING CLIP
3 - FLAT BLADED TOOL
4 - BALL STUD

Fig. 10 LOWER SUPPORT CYLINDER RETAINING

CLIP

1 - RETAINING CLIP
2 - BALL SOCKET
3 - BALL STUD

ZB

HOOD

23 - 63
