(7) Position the trim welt and staple into place.
(8) Install new butyl patches on the tack strip sup-

port panel to the clip joint for sealing the tub area.

(9) Close and latch the convertible top and check

for fit.

TENSION CABLE

REMOVAL

(1) Remove the header support panel. (Refer to 23

- BODY/CONVERTIBLE TOP/HEADER SUPPORT
PANEL - REMOVAL)

(2) Remove the rivets (two per side) at the bottom

of cover assembly to the linkage.

(3) Remove the tension cable rivet. (Fig. 11)
(4) Remove the upper anchor and guide rivets.

(Fig. 12)

(5) Pull tension cable through the cover assembly

and remove the cable.

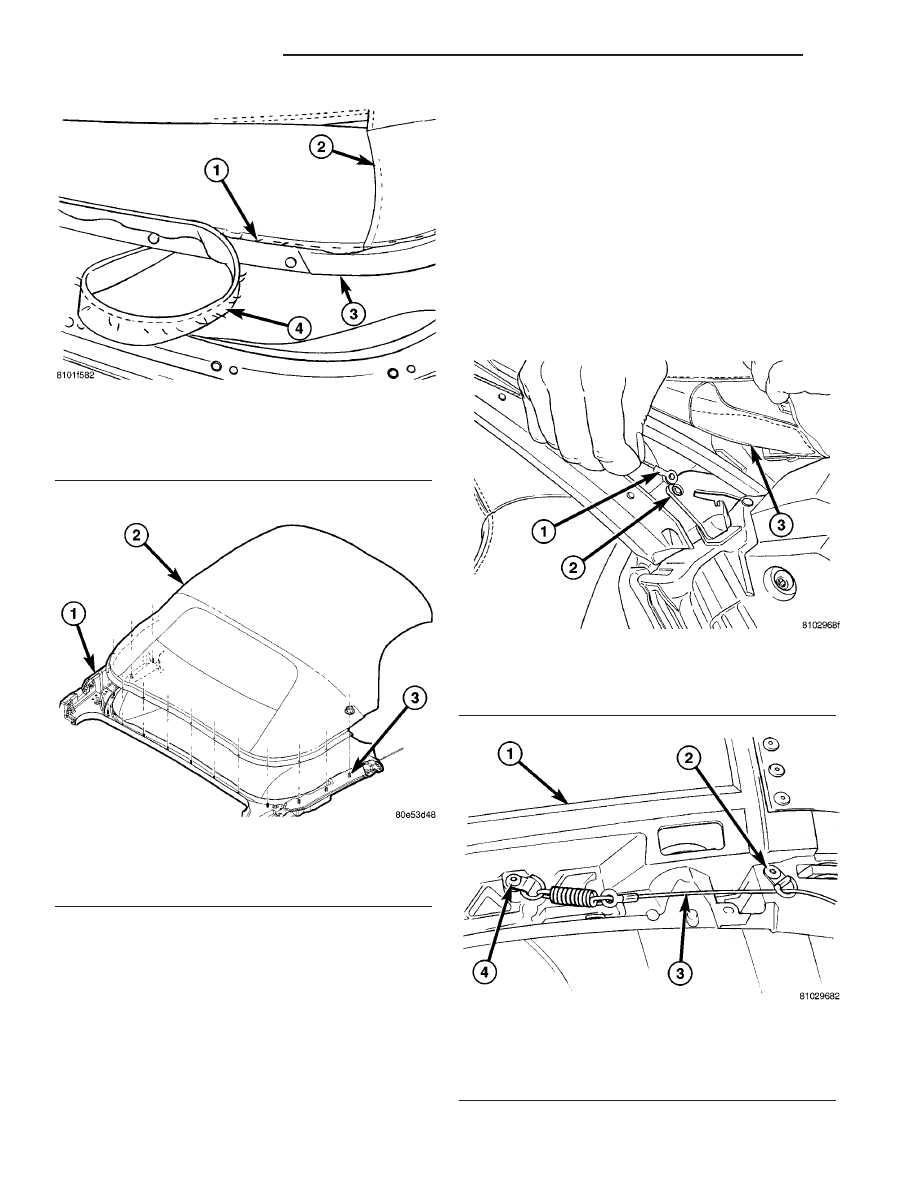

Fig. 9 TRIM WELT

1 - REAR WINDOW STAPLES
2 - COVER SIDE PANEL
3 - TACK STRIPS
4 - TRIM WELT

Fig. 10 FOLDING TOP ANCHORING STUDS

1 - BODY ASSEMBLY
2 - FOLDING TOP COVER
3 - STUDS (14)

Fig. 11 LOWER CABLE

1 - LOWER TENSION CABLE EYELET
2 - LINKAGE BRACKET
3 - TOP COVER SIDE PANEL

Fig. 12 UPPER CABLE

1 - HEADER ASSEMBLY
2 - GUIDE RIVET
3 - TENSION CABLE
4 - ANCHOR RIVET

23 - 20

CONVERTIBLE TOP

ZB

TACK STRIP (Continued)

INSTALLATION

(1) Position the cable through the top cover.
(2) Install new upper anchor and guide rivets.
(3) Position the lower anchor and install a new

rivet.

(4) Position the top cover side panel and install a

new rivet.

(5) Install the header support panel. (Refer to 23 -

BODY/CONVERTIBLE

TOP/HEADER

SUPPORT

PANEL - INSTALLATION)

LATCH

REMOVAL

(1) Roll down both door windows.
(2) Unlatch the convertible top.
(3) Remove the 11 screws and remove the seal

compression panel. (Fig. 1)

(4) Remove the screws and remove the latch

assembly. (Fig. 13)

INSTALLATION

(1) Install the latch and install the screws.
(2) Tighten the screws to 9 N·m (80 in. lbs.).
(3) Install the seal compression panel and tighten

the screws to 5 N·m (45 in. lbs.).

(4) Close and latch the convertible top and check

for fit.

HINGE - SIDEARM/LINKAGE
ASSEMBLY

REMOVAL

(1) Remove the bulkhead trim panel. (Refer to 23 -

BODY/INTERIOR/BULKHEAD

TRIM

PANEL

-

REMOVAL)

(2) Remove the bolts that secure the sidearm/link-

age to the center/3 and rear/4 bows. (Fig. 14)

(3) Remove the two pivot bolts to the header

assembly.

(4) Remove the rivets (two per side) at the bottom

of cover assembly to the sidearm/linkage.

(5) Remove the tension cable rivets.
(6) Remove the bolts and remove the bracket. (Fig.

15)

(7) Remove the lower sidearm/linkage bolts and

remove the sidearm/linkage assembly. (Fig. 16)

INSTALLATION

(1) Insert two wooden dowel rods or equivalent as

alignment pins, into the sidearm/linkage alignment
holes. (Fig. 16)

(2) Install the sidearm/linkage assembly over the

alignment pins and install the lower bolts.

(3) Tighten the bolts to 28 N·m (21 ft. lbs.).
(4) Install the support bracket and install the

bolts.

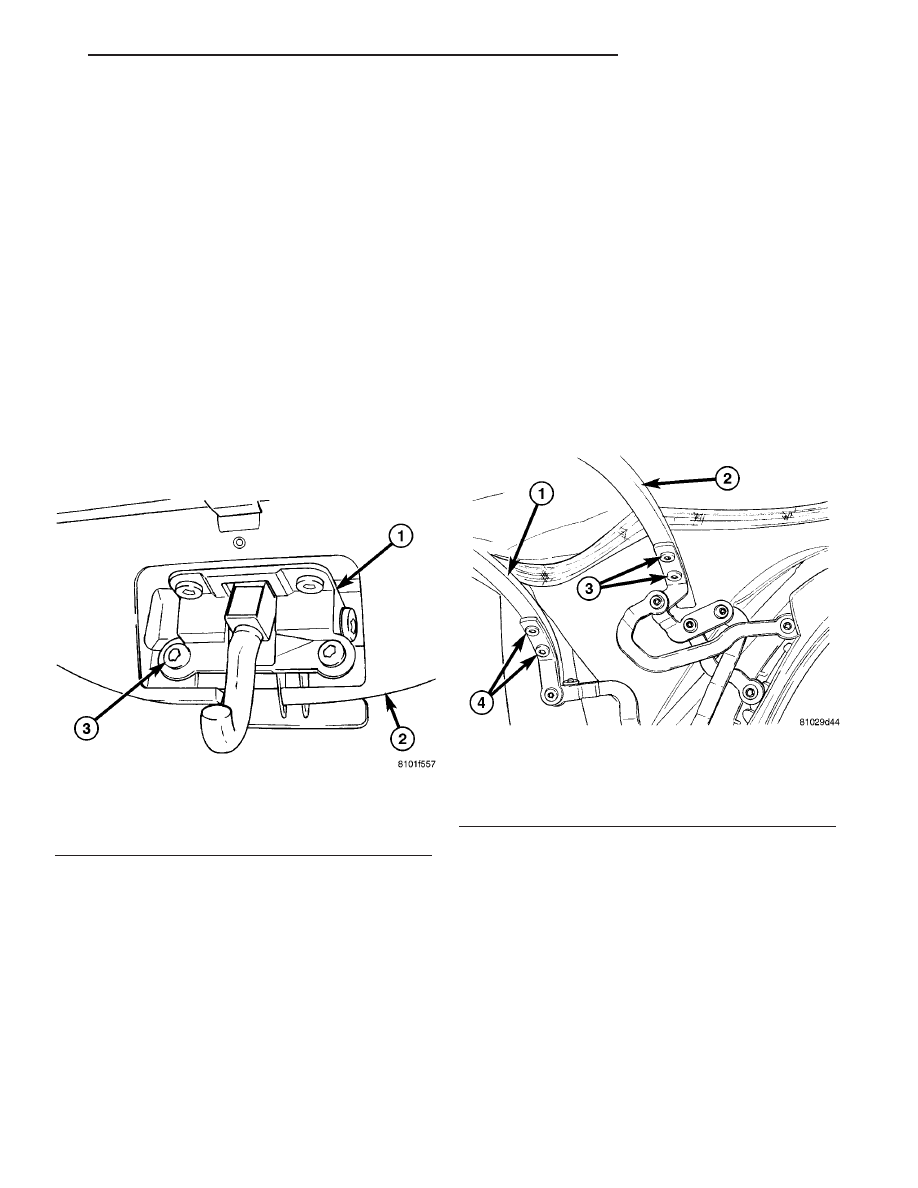

Fig. 13 LATCH

1 - LATCH ASSEMBLY
2 - HEADER ASSEMBLY
3 - SCREWS (4)

Fig. 14 BOW FASTENERS

1 - REAR/4 BOW
2 - CENTER/3 BOW
3 - CENTER/3 BOW BOLTS (4)
4 - REAR/4 BOW BOLTS (4)

ZB

CONVERTIBLE TOP

23 - 21

TENSION CABLE (Continued)

(5) Tighten the bolts to 12 N·m (9 ft. lbs.).
(6) Position the tension cable through the cover

assembly and replace the rivet.

(7) Position the cover assembly side panel at the

door opening and install new rivets attaching it to
the sidearm/linkage.

(8) Tighten the rear rail bolts to 18 N·m (13 ft.

lbs.).

(9) Tighten the balance link shoulder bolts to 20

N·m (15 ft. lbs.).

(10) Install the center/3 bolts and tighten the bolts

to 5 N·m (45 in. lbs.).

(11) Install the rear/4 bolts and tighten the bolts to

6 N·m (55 in. lbs.).

(12) Install the bulkhead trim panel. (Refer to 23 -

BODY/INTERIOR/BULKHEAD

TRIM

PANEL

-

INSTALLATION)

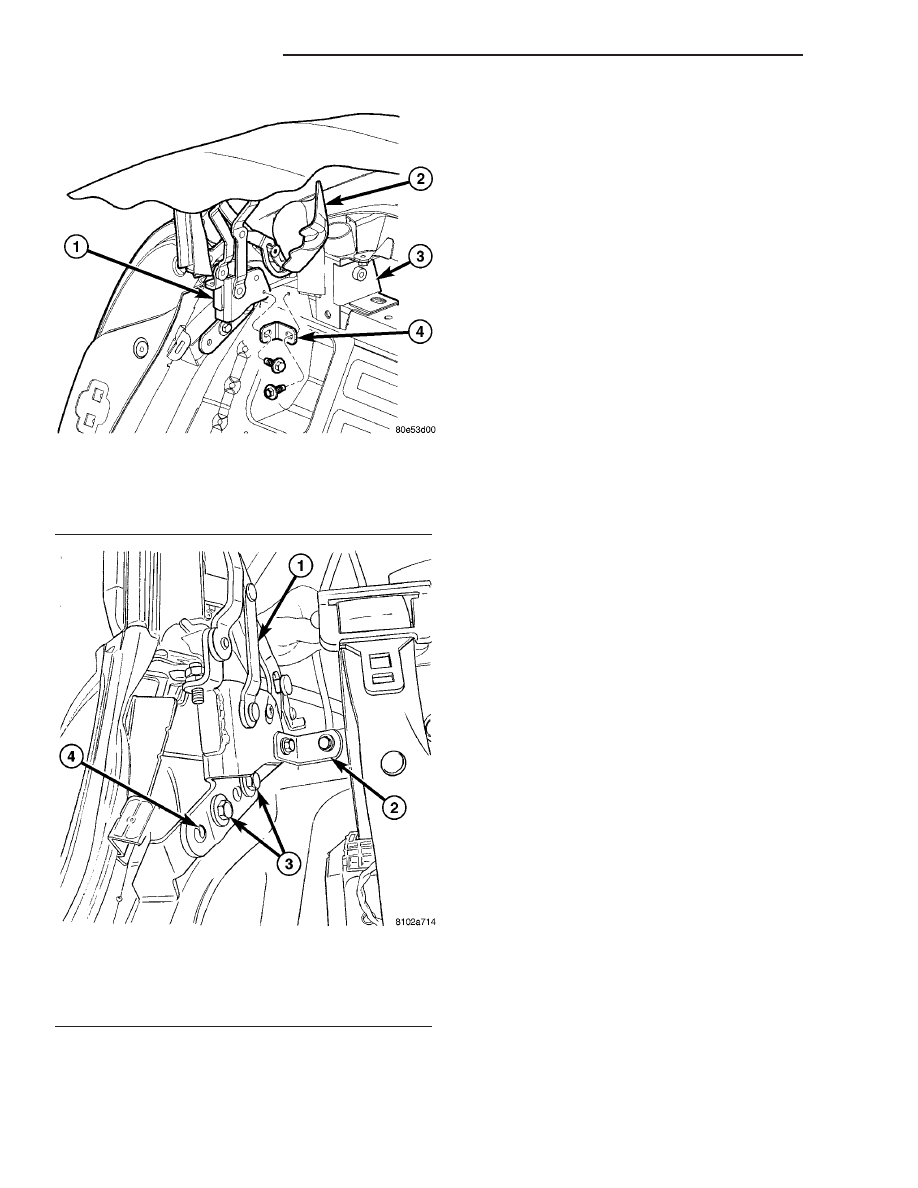

Fig. 15 FOLDING TOP MOUNTING BRACKET

1 - FOLDING TOP ASSEMBLY
2 - TOP STACK WELL CARPET
3 - BODY ASSEMBLY
4 - FOLDING TOP MOUNTING BRACKET

Fig. 16 SIDEARM/LINKAGE ATTACHMENTS

1 - SIDEARM/LINKAGE ASSEMBLY
2 - SUPPORT BRACKET
3 - LINKAGE BOLTS
4 - ALIGNMENT HOLES

23 - 22

CONVERTIBLE TOP

ZB

HINGE - SIDEARM/LINKAGE ASSEMBLY (Continued)

DECKLID

TABLE OF CONTENTS

page

page

GAS PROP

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 23

HINGE

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 23

LATCH

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 25

LATCH STRIKER

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 25

LOCK CYLINDER

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 26

SLAM BUMPER

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 26

GAS PROP

REMOVAL

(1) Open the decklid and support.
(2) Using a small flat bladed tool, or equivalent,

release the upper retaining clips while pulling the
ball socket away from the ball stud. (Fig. 1)

NOTE: Lift the clips only enough to release the ball
studs. (Fig. 2)

(3) Slide the lower plastic retaining clip up. (Fig.

3)

(4) Remove the support cylinder. (Fig. 4)

INSTALLATION

(1) Make sure the upper retaining clip is seated

into the ball socket fully.

(2) Install the support cylinder over the ball studs

with the thin end connected to the body side of the
hinge and the upper retaining clip snapping into
place.

(3) Close lower ball socket retaining clip fully.

HINGE

REMOVAL

(1) Release decklid latch and open decklid.
(2) Support decklid on a suitable prop rod.
(3) Using a grease pencil or equivalent, lightly

mark the outline of the decklid hinge to assist instal-
lation.

(4) Remove rear wheels.
(5) Remove wheel well splash shields.
(6) Remove bolts attaching hinge to trunk pan

from underneath, in wheel well area.

(7) Remove bolts attaching decklid hinge to the

trunk pan. (Fig. 5)

(8) Remove bolts attaching decklid hinge to the

decklid.

(9) Remove hinge.

INSTALLATION

(1) Position decklid hinge on vehicle.
(2) Position any shims retrieved during removal

between the hinge and the trunk pad. Install bolts
attaching hinge to trunk pan and tighten to 28 N·m
(21 ft. lbs.).

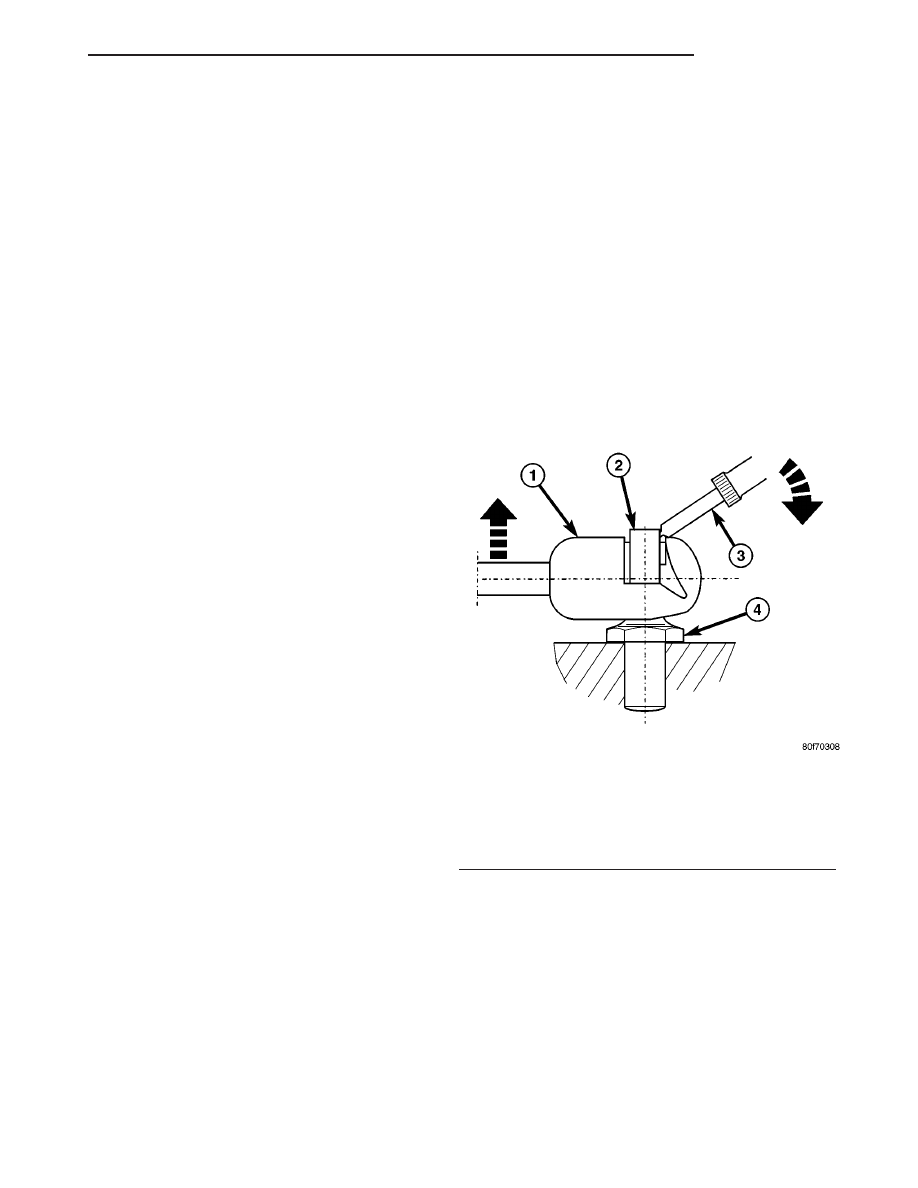

Fig. 1 UPPER SUPPORT CYLINDER REMOVAL -

TYPICAL

1 - BALL SOCKET
2 - RETAINING CLIP
3 - FLAT BLADED TOOL
4 - BALL STUD

ZB

DECKLID

23 - 23
