Description

N·m

Ft. Lbs.

In. Lbs.

Door window regulator nuts

12

9

—

Fender support fasteners

17

13

—

Fuel filler door screws

7

—

65

Hood hinge to body bolts

28

21

—

Hood hinge to hood bolts

12

9

—

Hood latch nuts

12

9

—

Instrument panel left mounting bracket bolt & nut

28

21

—

Instrument panel lower front mounting bolts

12

9

—

Instrument panel mounting nuts

28

21

—

Quarter panel door sill screws

6

—

55

Quarter panel rear screws

6

—

55

Quarter panel to fascia screws

6

—

55

Quarter panel top screws

6

—

55

Side view mirror nuts

7

—

65

Trunk pan bolts - fuel pump cover area

9

—

80

Trunk pan front support bracket nuts

12

9

—

Trunk pan outside bolts

6

—

55

Trunk pan trunk area bolts

28

21

—

Trunk pan wheelhouse bracket bolts

6

—

55

Windshield header & a-pillar weatherstrip nuts

6

—

55

SPECIAL TOOLS

BODY

STICK, TRIM C 4755

23 - 12

BODY

ZB

BODY (Continued)

CONVERTIBLE TOP

TABLE OF CONTENTS

page

page

CONVERTIBLE TOP

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 13

FOLDING TOP COVER

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 15

FOLDING TOP - ASSEMBLY

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 16

REAR WINDOW

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 17

STAY PADS - STRAPS

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 18

BOW - CENTER/3

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 18

BOW - REAR/4

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 18

CLOTH SUPPORT PANEL

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 19

HEADER ASSEMBLY

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 19

TACK STRIP

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 19

TENSION CABLE

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 21

LATCH

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 21

HINGE - SIDEARM/LINKAGE ASSEMBLY

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 21

CONVERTIBLE TOP

DESCRIPTION

ZB

CONVERTIBLE TOP

23 - 13

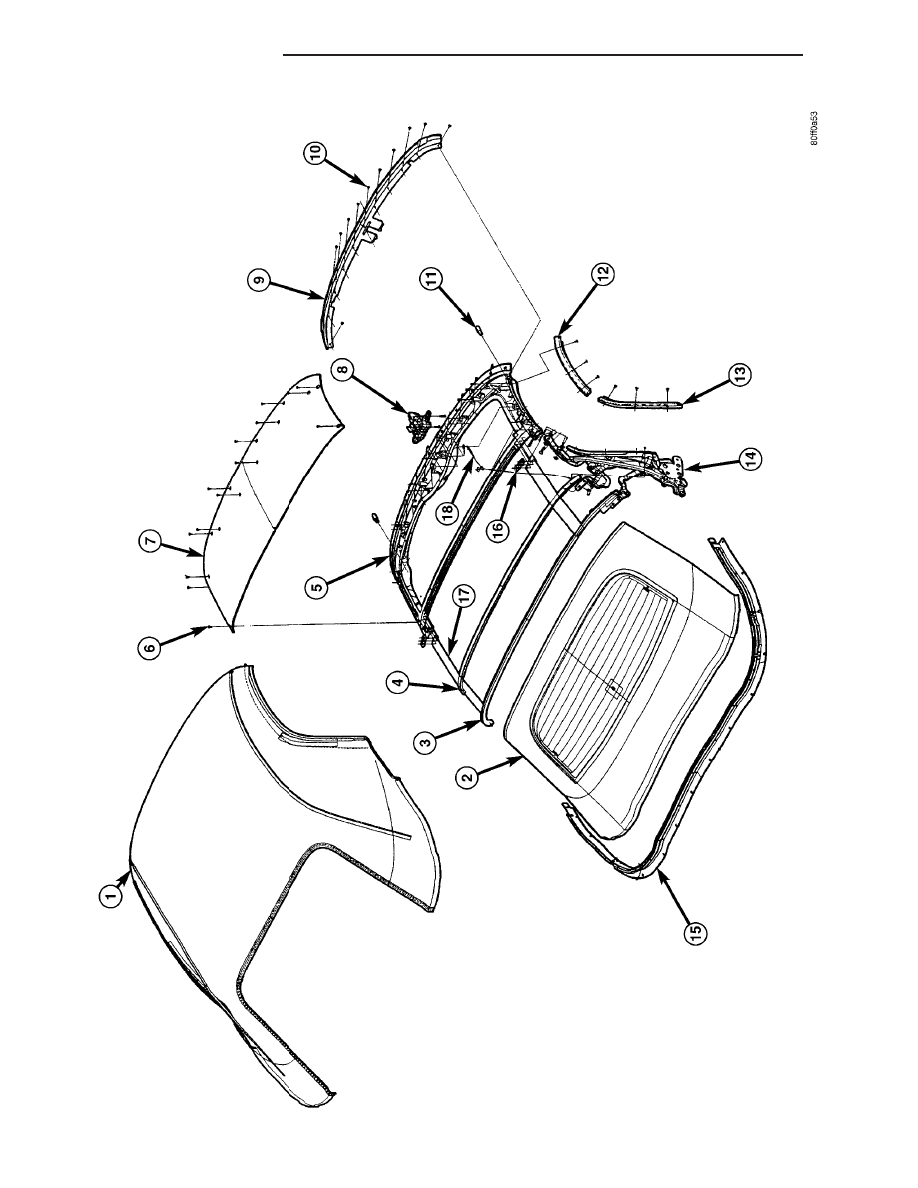

Fig.

1

EXPLODED

VIEW

23 - 14

CONVERTIBLE TOP

ZB

CONVERTIBLE TOP (Continued)

FOLDING TOP COVER

REMOVAL

(1) Roll down both door windows.
(2) Unlatch the convertible top.
(3) Remove the front and rear weatherstrip retain-

ers. (Fig. 1)

(4) Remove the two rivets at the bottom of cover

assembly to the side arm assembly on both sides.

(5) Remove the tension cable rivets.
(6) Pull tension cable through the cover assembly.
(7) Pull off the trim welt and uncover the tack

strips.

(8) Pull the staples from the welt.
(9) Disconnect the rear window defroster electrical

connectors. (Fig. 2)

(10) Remove the 14 tack strip nuts. (Fig. 3)
(11) Pull the staples from the side panels.
(12) Flip the top cover up.
(13) Remove the staples from the cover assembly

to the rear/4 bow.

(14) Remove the 11 screws and remove the seal

compression panel.

(15) Remove the staples from the cover assembly

to the header assembly.

(16) Flip the cover over at the front and remove

the rivets at the center/3 bow.

(17) Remove the cover assembly.

INSTALLATION

(1) Using the old cover assembly as a template and

a grease pencil or equivalent, mark the new cover
and trim off the excess material.

(2) Position the new cover and adjust the fit if

required.

(3) Reglue the side of the cover.
(4) Adjust the fit of the side panels if required.
(5) Install new rivets attaching the cover to the

center/3 bow.

(6) Position the cover over the header and staple

into place.

(7) Install the seal compression panel and tighten

the screws to 5 N·m (45 in. lbs.).

(8) Position the rear flap of the cover over the

rear/4 bow and staple into place.

(9) Flip the side panels down and staple into place.
(10) Install the tack strips and install the nuts.

1 = TOP COVER ASSEMBLY

2 = BACKLITE ASSEMBLY

3 = REAR/#4 BOW ASSEMBLY

4 = CENTER/#3 BOW ASSEMBLY

5 = HEADER ASSEMBLY

6 = SCREWS (14)

7 = CLOTH SUPPORT PANEL

8 = LATCH ASSEMBLY

9 = SEAL COMPRESSION PANEL

10 = SCREWS (11)

11 = DOWEL (2)

12 = FRONT RAIL RETAINER

13 = REAR RAIL RETAINER

14 = SIDE ARM/LINKAGE ASSEMBLY

15 = TACK STRIP ASSEMBLY

16 = STAY PAD - STRAP RIVETS (3)

17 = STAY PAD - STRAP

18 = TENSION CABLE (2)

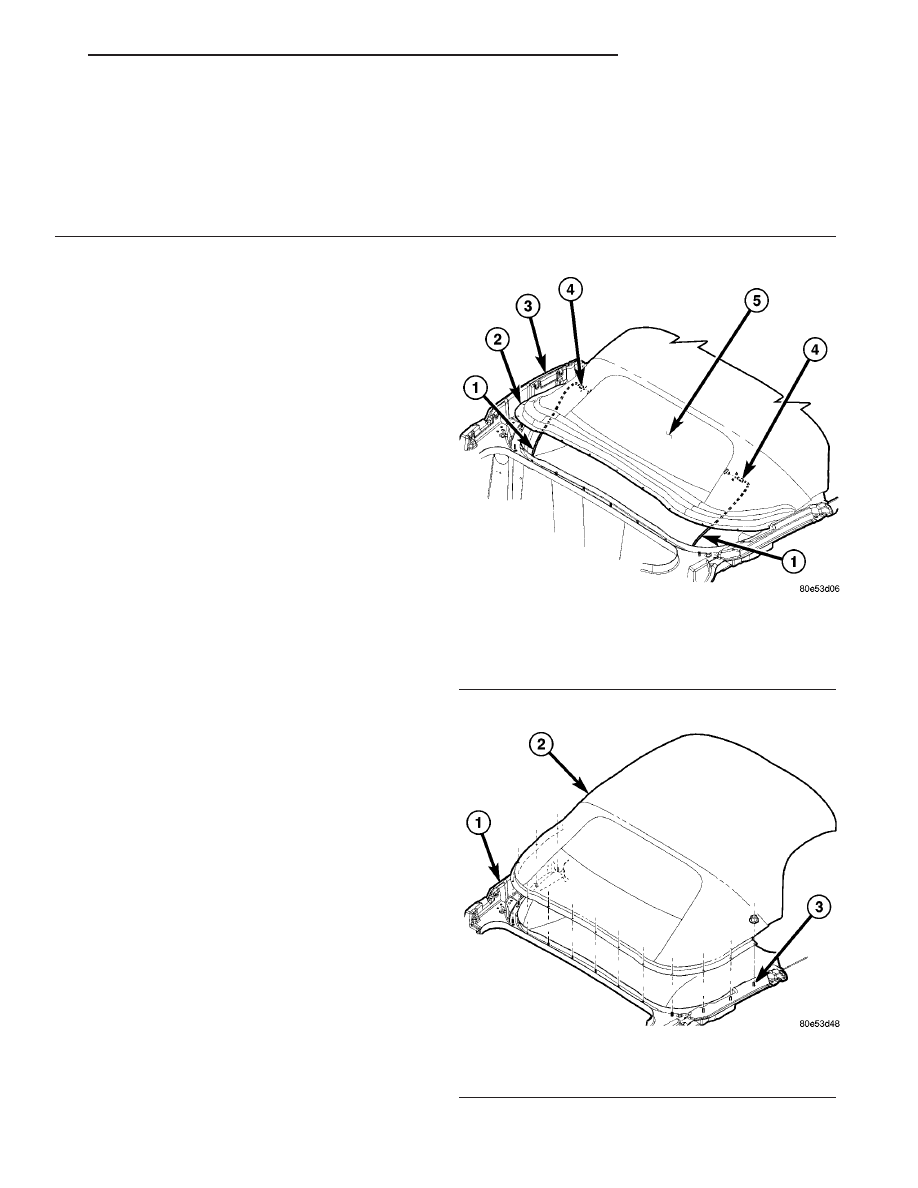

Fig. 2 FOLDING TOP COVER

1 - UNDERBODY WIRING HARNESS
2 - FOLDING TOP COVER ANCHORING
3 - BODY ASSEMBLY
4 - HEATED REAR WINDOW CONNECTOR
5 - REAR WINDOW

Fig. 3 FOLDING TOP ANCHORING STUDS

1 - BODY ASSEMBLY
2 - FOLDING TOP COVER
3 - STUDS (14)

ZB

CONVERTIBLE TOP

23 - 15

FOLDING TOP COVER (Continued)
