(11) Tighten the tack strip nuts to 12 N·m (9 ft.

lbs.).

(12) Connect the rear window defroster electrical

connectors.

(13) Position the trim welt and staple into place.
(14) Position the tension cable through the cover

assembly and replace the rivets.

(15) Position the cover assembly at the door open-

ing and install new rivets attaching it to the linkage.

(16) Install new butyl patches on the tack strip

support panel to the clip joint for sealing the tub
area.

(17) Install the front and rear weatherstrip retain-

ers.

(18) Close and latch the convertible top and check

for fit.

FOLDING TOP - ASSEMBLY

REMOVAL

(1) Roll down both door windows.
(2) Unlatch the convertible top.
(3) Disconnect the rear window defroster electrical

connectors. (Fig. 2)

(4) Remove the 14 tack strip nuts. (Fig. 3)
(5) Remove the bulkhead trim panel. (Refer to 23 -

BODY/INTERIOR/BULKHEAD

TRIM

PANEL

-

REMOVAL)

(6) Remove the bolts and remove the bracket. (Fig.

4)

(7) Remove the lower sidearm/linkage bolts and

remove the sidearm/linkage assembly. (Fig. 5)

(8) Remove the top assembly.

INSTALLATION

(1) Position the top assembly onto the vehicle.
(2) Insert wooden dowel rods or equivalent as

alignment pins, into the sidearm/linkage alignment
holes. (Fig. 16)

(3) Install the lower side arm/linkage bolts and

tighten the bolts to 28 N·m (21 ft. lbs.).

(4) Install the support brackets and install the

bolts.

(5) Tighten the bolts to 12 N·m (9 ft. lbs.).
(6) Install the bulkhead trim panel. (Refer to 23 -

BODY/INTERIOR/BULKHEAD

TRIM

PANEL

-

INSTALLATION)

(7) Install the tack strips and install the nuts.
(8) Tighten the tack strip nuts to 12 N·m (9 ft.

lbs.).

(9) Connect the rear window defroster electrical

connectors.

(10) Install the window seals.

(11) Install new butyl patches on the tack strip

support panel to the clip joint for sealing the tub
area.

(12) Open the top fully and adjust the storage

latch if necessary.

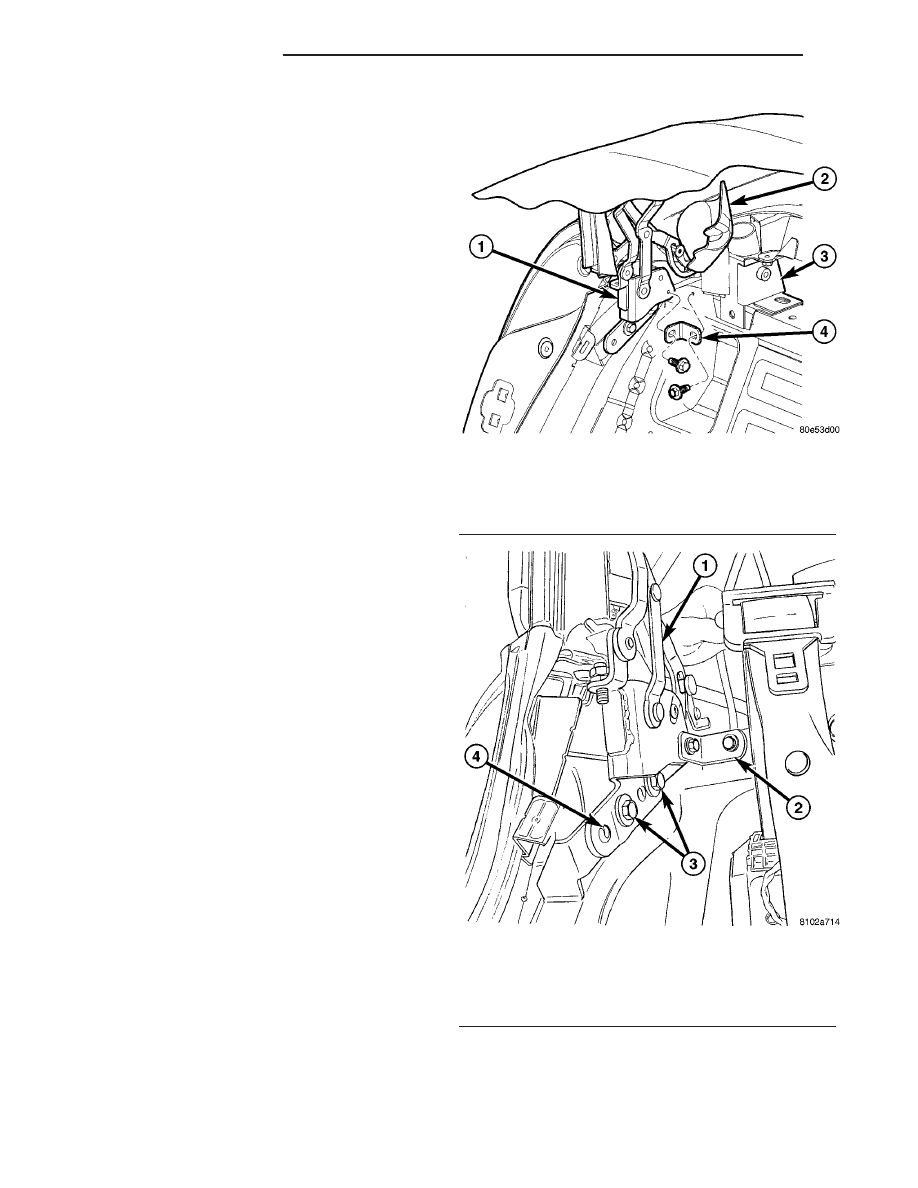

Fig. 4 FOLDING TOP MOUNTING BRACKET

1 - FOLDING TOP ASSEMBLY
2 - TOP STACK WELL CARPET
3 - BODY ASSEMBLY
4 - FOLDING TOP MOUNTING BRACKET

Fig. 5 LINKAGE ATTACHMENTS

1 - SIDEARM/LINKAGE ASSEMBLY
2 - SUPPORT BRACKET
3 - LINKAGE BOLTS
4 - ALIGNMENT HOLES

23 - 16

CONVERTIBLE TOP

ZB

FOLDING TOP COVER (Continued)

(13) Close and latch the convertible top and check

for fit.

REAR WINDOW

REMOVAL

(1) Roll down both door windows.
(2) Unlatch the convertible top.
(3) Remove the front and rear weatherstrip retain-

ers. (Fig. 1)

(4) Drill out the rivets (two per side) at the bottom

of cover assembly to the linkage on both sides.

(5) Drill out the tension cable rivets.
(6) Pull tension cable through the cover assembly.
(7) Pull off the trim welt and uncover the tack

strips. (Fig. 6)

(8) Pull the staples from the welt.
(9) Disconnect the rear window defroster electrical

connectors.

(10) Remove the 14 tack strip nuts.
(11) Pull the staples from the side panels.
(12) Flip the top cover up.
(13) Remove the staples from the backlite fabric to

tack strip. (Fig. 7)

(14) Remove the staples from the backlite fabric to

the rear/4 bow and remove the backlite.

INSTALLATION

(1) Using the old rear window, trim the excess

material from the new window.

(2) Position the window onto the rear/4 bow and

staple into place.

(3) Position the lower window fabric onto the tack

strips and staple into place.

(4) Flip the cover down over the rear window and

position the side panels onto the tack strips.

(5) Staple the side panels into place.
(6) Install the tack strips over the studs and

install the nuts.

(7) Tighten the tack strip nuts to 12 N·m (9 ft.

lbs.).

(8) Connect the rear window defroster electrical

connectors.

(9) Position the trim welt and staple into place.
(10) Position the tension cable through the cover

assembly and replace the rivets.

(11) Position the cover assembly at the door open-

ing and install new rivets attaching it to the linkage.

(12) Install new butyl patches on the tack strip

support panel to the clip joint for sealing the tub
area.

(13) Install new butyl patches on the tack strip

support panel to the clip joint for sealing the tub
area.

(14) Install the front and rear weatherstrip retain-

ers.

(15) Close and latch the convertible top and check

for fit.

STAY PADS - STRAPS

REMOVAL

(1) Roll down both door windows.
(2) Unlatch the convertible top.
(3) Remove the front and rear weatherstrip retain-

ers. (Fig. 1)

(4) Drill out the rivets (two per side) at the bottom

of cover assembly to the linkage on both sides.

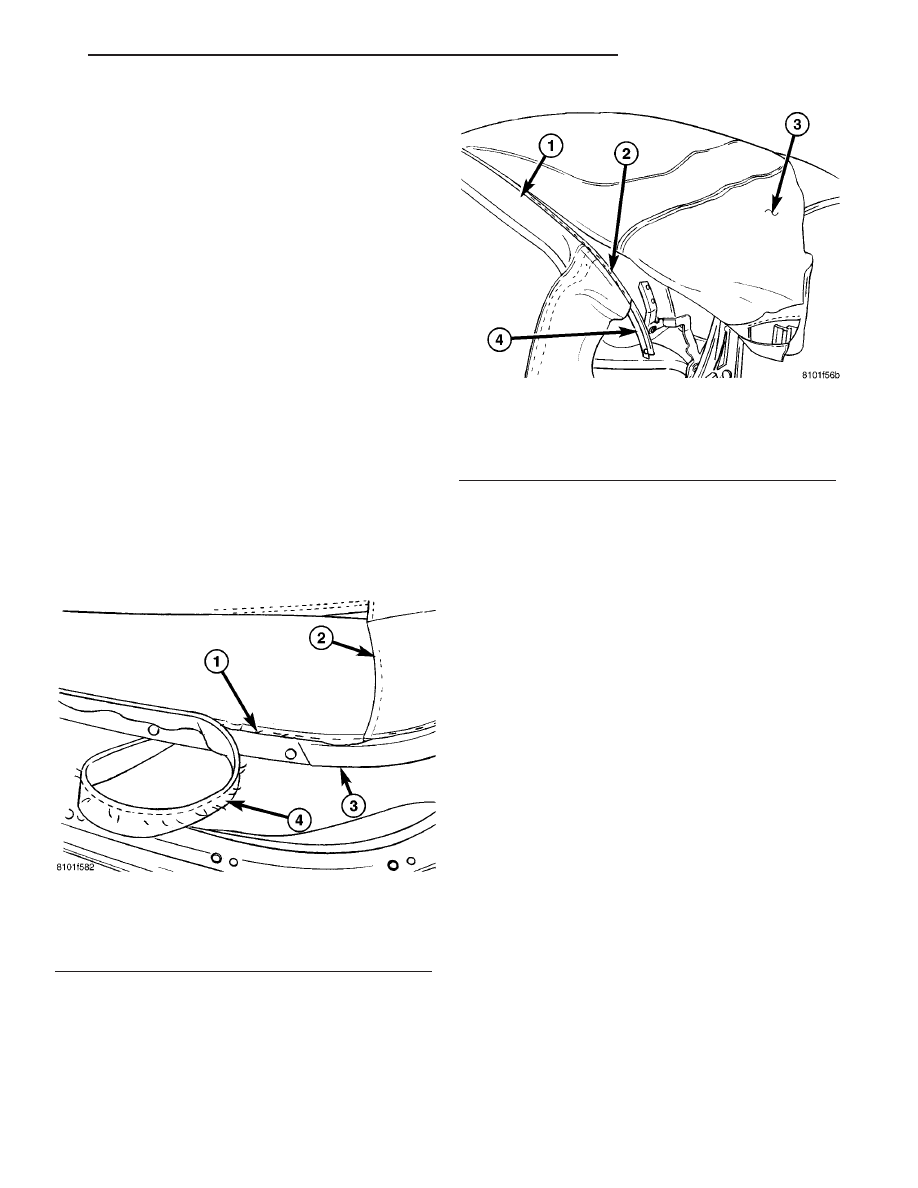

Fig. 6 TRIM WELT

1 - REAR WINDOW STAPLES
2 - COVER SIDE PANEL
3 - TACK STRIPS
4 - TRIM WELT

Fig. 7 REAR WINDOW UPPER ATTACHMENT

1 - REAR WINDOW
2 - REAR WINDOW STAPLES
3 - FOLDING TOP COVER
4 - REAR BOW

ZB

CONVERTIBLE TOP

23 - 17

FOLDING TOP - ASSEMBLY (Continued)

(5) Drill out the tension cable rivets.
(6) Pull tension cable through the cover assembly.
(7) Remove the 11 screws and remove the seal

compression panel.

(8) Remove the staples from the cover assembly to

the header assembly.

(9) Remove the tack strip nuts as required to get

access to the side panel staples.

(10) Flip up the cover and expose the stay pad

strip.

(11) Remove the staples at the rear/4 bow.
(12) Remove the rivets at the header assembly.
(13) remove the stay pad strip.

INSTALLATION

(1) Position the stay pad strap onto the rear/4 bow

and staple into place.

(2) Position the strap onto the header assembly

and install new rivets.

(3) Position the cover assembly side panels and

staple into place on to the tack strip.

(4) Install the tack strip nuts removed previously

and tighten to 12 N·m (9 ft. lbs.).

(5) Position the cover over the header and staple

into place.

(6) Install the seal compression panel and tighten

the screws to 5 N·m (45 in. lbs.).

(7) Position the tension cable through the cover

assembly and replace the rivets.

(8) Position the cover assembly at the door opening

and install new rivets attaching it to the linkage.

(9) Install the front and rear weatherstrip retain-

ers.

(10) Close and latch the convertible top and check

for fit.

BOW - CENTER/3

REMOVAL

(1) Roll down both door windows.
(2) Unlatch the convertible top.
(3) Remove the four bolts and remove the center/3

bow. (Fig. 8)

INSTALLATION

(1) Install the center/3 bow and install the bolts.
(2) Tighten the bolts to 5 N·m (45 in. lbs.).
(3) Close and latch the convertible top and check

for fit.

BOW - REAR/4

REMOVAL

(1) Roll down both door windows.
(2) Unlatch the convertible top.
(3) Remove the front and rear weatherstrip retain-

ers. (Fig. 1)

(4) Drill out the rivets (two per side) at the bottom

of cover assembly to the linkage on both sides.

(5) Drill out the tension cable rivets.
(6) Pull tension cable through the cover assembly.
(7) Pull off the trim welt and uncover the tack

strips. (Fig. 6)

(8) Pull the staples from the welt.
(9) Disconnect the rear window defroster electrical

connectors.

(10) Remove the 14 tack strip nuts.
(11) Pull the staples from the side panels.
(12) Flip the top cover up.
(13) Remove the staples from the backlite fabric to

the rear/4 bow and remove the backlite.

(14) Remove the rear/4 bow bolts and remove the

rear/4 bow. (Fig. 8)

INSTALLATION

(1) Install the rear/4 bow and install the bolts.
(2) Tighten the bolts to 6 N·m (55 in. lbs.).
(3) Position the window onto the rear/4 bow and

staple into place.

(4) Flip the cover down over the rear window and

position the side panels onto the tack strips.

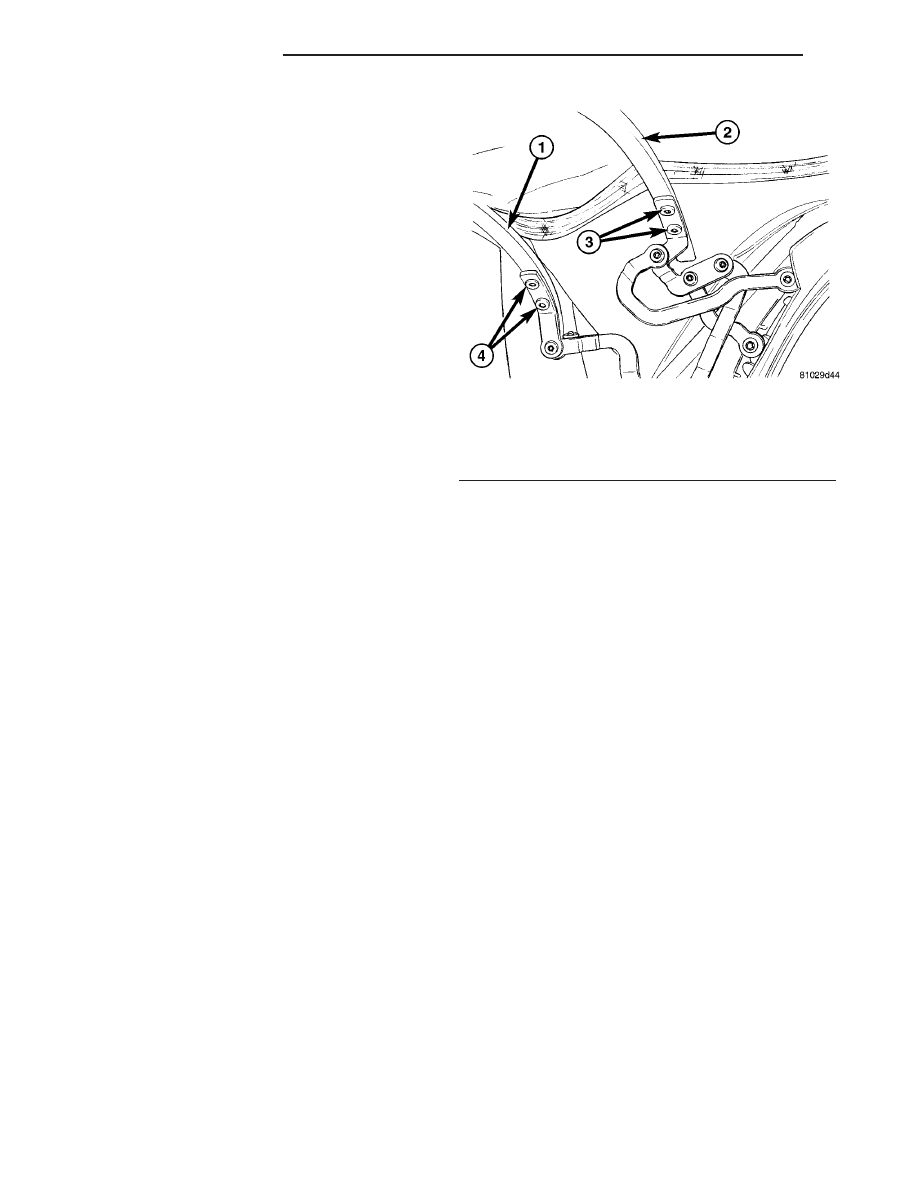

Fig. 8 BOW FASTENERS

1 - REAR/4 BOW
2 - CENTER/3 BOW
3 - CENTER/3 BOW BOLTS (4)
4 - REAR/4 BOW BOLTS (4)

23 - 18

CONVERTIBLE TOP

ZB

STAY PADS - STRAPS (Continued)

(5) Staple the side panels into place.
(6) Install the tack strips over the studs and

install the nuts.

(7) Tighten the tack strip nuts to 12 N·m (9 ft.

lbs.).

(8) Connect the rear window defroster electrical

connectors.

(9) Position the trim welt and staple into place.
(10) Position the tension cable through the cover

assembly and replace the rivets.

(11) Position the cover assembly at the door open-

ing and install new rivets attaching it to the linkage.

(12) Install new butyl patches on the tack strip

support panel to the clip joint for sealing the tub
area.

(13) Install the front and rear weatherstrip retain-

ers.

(14) Close and latch the convertible top and check

for fit.

CLOTH SUPPORT PANEL

REMOVAL

(1) Roll down both door windows.
(2) Unlatch the convertible top.
(3) Remove the front weatherstrip retainers. (Fig.

1)

(4) Remove the header molding.
(5) Remove the staples from the cover assembly to

the header assembly.

(6) Flip the cover back.
(7) Remove the 14 screws and remove the header

support panel

INSTALLATION

(1) Install the cloth support panel and install the

screws.

(2) Tighten the screws to 5 N·m (45 in. lbs.).
(3) Position the cover over the header and staple

into place.

(4) Install the seal compression panel and tighten

the screws to 5 N·m (45 in. lbs.).

(5) Install the front and rear weatherstrip retain-

ers.

(6) Close and latch the convertible top and check

for fit.

HEADER ASSEMBLY

REMOVAL

(1) Remove both tension cables. (Refer to 23 -

BODY/CONVERTIBLE

TOP/TENSION

CABLE

-

REMOVAL)

(2) Remove the cover assembly rivets to the rear of

the header assembly.

(3) Remove the rivets attaching the stay pad

straps to the header assembly.

(4) Remove the four linkage bolts and remove the

header assembly.

INSTALLATION

NOTE: Make sure the mounting bushings are
installed in the header assembly before installing
the bolts.

(1) Install the header assembly and install the

bolts.

(2) Tighten the rear rail bolts to 18 N·m (13 ft.

lbs.).

(3) Tighten the balance link shoulder bolts to 20

N·m (15 ft. lbs.).

(4) Position the stay pad straps onto the header

assembly and install new rivets.

(5) Position the cover assembly onto the back of

the header and install new rivets.

(6) Install the both tension cables. (Refer to 23 -

BODY/CONVERTIBLE

TOP/TENSION

CABLE

-

INSTALLATION)

TACK STRIP

REMOVAL

(1) Roll down both door windows.
(2) Unlatch the convertible top.
(3) Pull off the trim welt and uncover the tack

strips. (Fig. 9)

(4) Pull the staples from the welt.
(5) Disconnect the rear window defroster electrical

connectors.

(6) Remove the 14 tack strip nuts. (Fig. 10)
(7) Pull the staples from the side panels.
(8) Flip the top cover up.
(9) Remove the staples from the backlite fabric to

tack strip.

(10) Remove the tack strip.

INSTALLATION

(1) Position the lower window fabric onto the tack

strips and staple into place.

(2) Flip the cover down over the rear window and

position the side panels onto the tack strips.

(3) Staple the side panels into place.
(4) Install the tack strips over the studs and

install the nuts.

(5) Tighten the tack strip nuts to 12 N·m (9 ft.

lbs.).

(6) Connect the rear window defroster electrical

connectors.

ZB

CONVERTIBLE TOP

23 - 19

BOW - REAR/4 (Continued)
