(3) Put access panel in place and scribe the outline

of the panel (Fig. 31). Mark the hole for the rivet
that hold the panel in place.

(4) Remove the panel and scribe a line about a 1/2

inch in from the panel outline.

(5) Cut closeout panel hole for fuel tank (Fig. 32)

and (Fig. 33) and panel removed (Fig. 34).

(6) Fuel tank and the EVAP system (Fig. 35).
(7) Drill holes (17 holes).
(8) Remove the convertible top fasteners (15 nuts)

(Fig. 36) and (Fig. 37).

Fig. 31 REPLACEMENT PANEL MARKING

Fig. 32 CUTTING PANEL

Fig. 33 CUTTING PANEL

Fig. 34 PANEL REMOVED

14 - 14

FUEL DELIVERY

ZB

FUEL TANK (Continued)

(9) Lift the top up and disconnect the heated back

glass electrical connector (Fig. 38) from both sides of
the glass.

(10) Pull top forward and out of the way.

(11) Roll deck lid carpet forward and out of the

way.

NOTE: Be careful the sealer on the cover will make
it difficult to remove the cover.

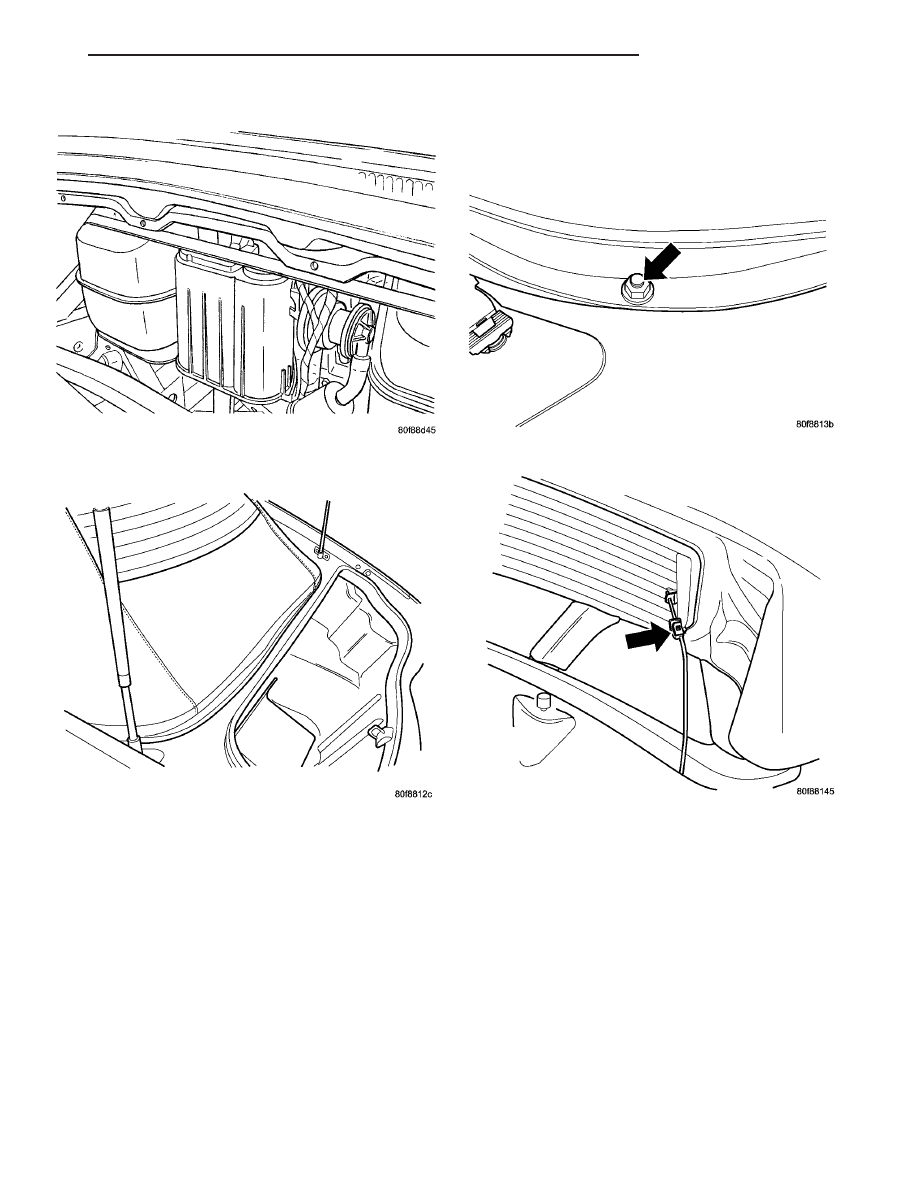

Fig. 35 FUEL TANK & EVAP CANISTER

Fig. 36 CONVERTIBLE TOP ATTACHMENT

Fig. 37 CONVERTIBLE FASTENER

Fig. 38 BACK GLASS ELECTRICAL CONNECTOR

ZB

FUEL DELIVERY

14 - 15

FUEL TANK (Continued)

(12) Remove the 4 rivets from the fuel pump mod-

ule cover (Fig. 39) and (Fig. 40). You may have to
knock out the center pin with a punch.

(13) Using a scraper or long knife cut the sealer

under the cover to remove it from the vehicle.

(14) Remove the foam block from the top of the

fuel pump module (Fig. 41) and (Fig. 42).

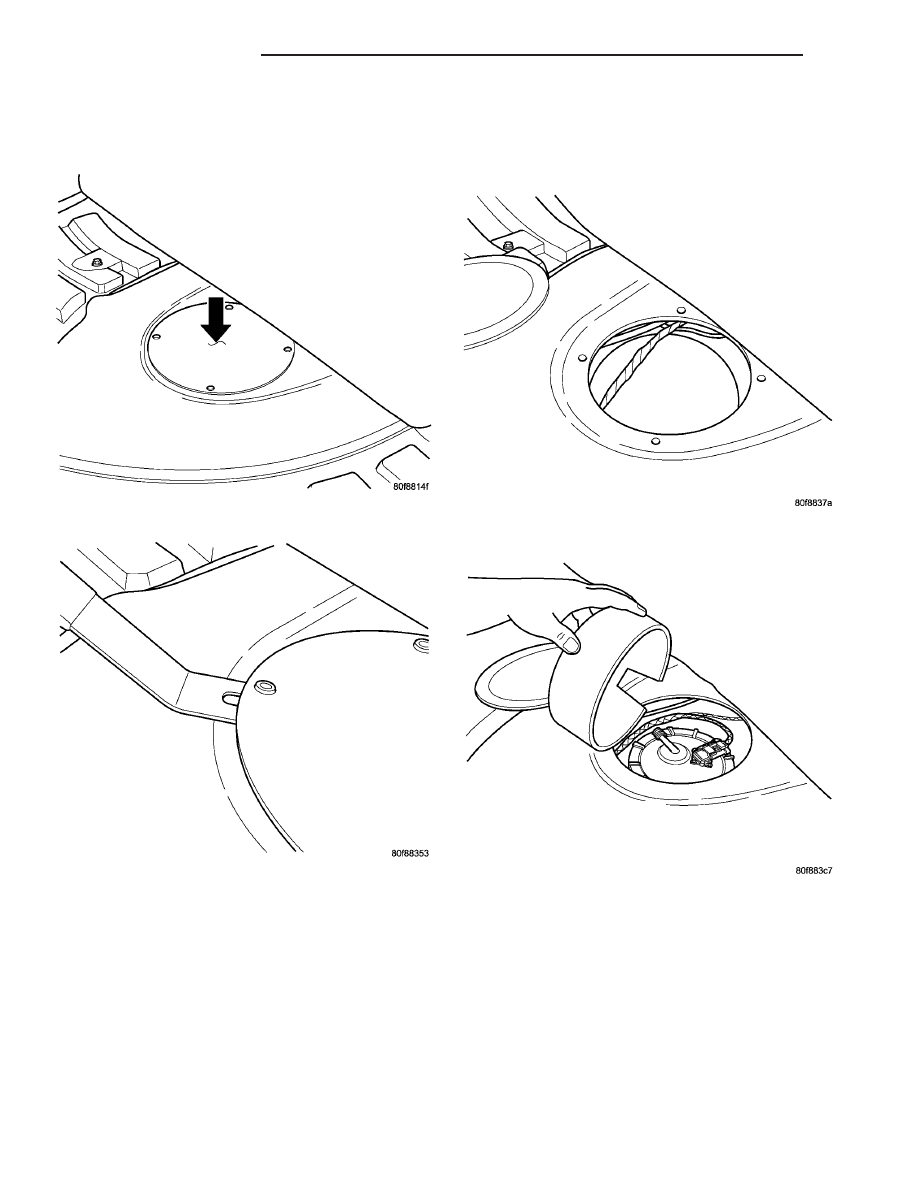

Fig. 39 FUEL PUMP MODULE COVER

Fig. 40 REMOVAL OF COVER AND RIVETS

Fig. 41 PUMP MODULE FOAM BLOCK

Fig. 42 FOAM BLOCK REMOVAL/INSTALL

14 - 16

FUEL DELIVERY

ZB

FUEL TANK (Continued)

(15) Clean the area round the fuel pump module

(Fig. 43).

(16) Mark fuel pump module location on tank.

(17) Unlock and disconnect the electrical connector

from the fuel pump module.

(18) Disconnect the fuel line, wrap shop towels

around ends of fuel supply line (Fig. 44).

(19) Use Special Tool #6856 to remove fuel pump

module locknut (Fig. 45).

(20) Lift module up to remove being careful not to

spill the residual fuel that is left in it. The float arm
of the level sensor catches on the inside of the fuel
tank while removing the module. Tilt the module
assembly to one side while removing it. Discard old
seal.

(21) Drain the fuel tank through the fuel pump

module hole (Fig. 46).

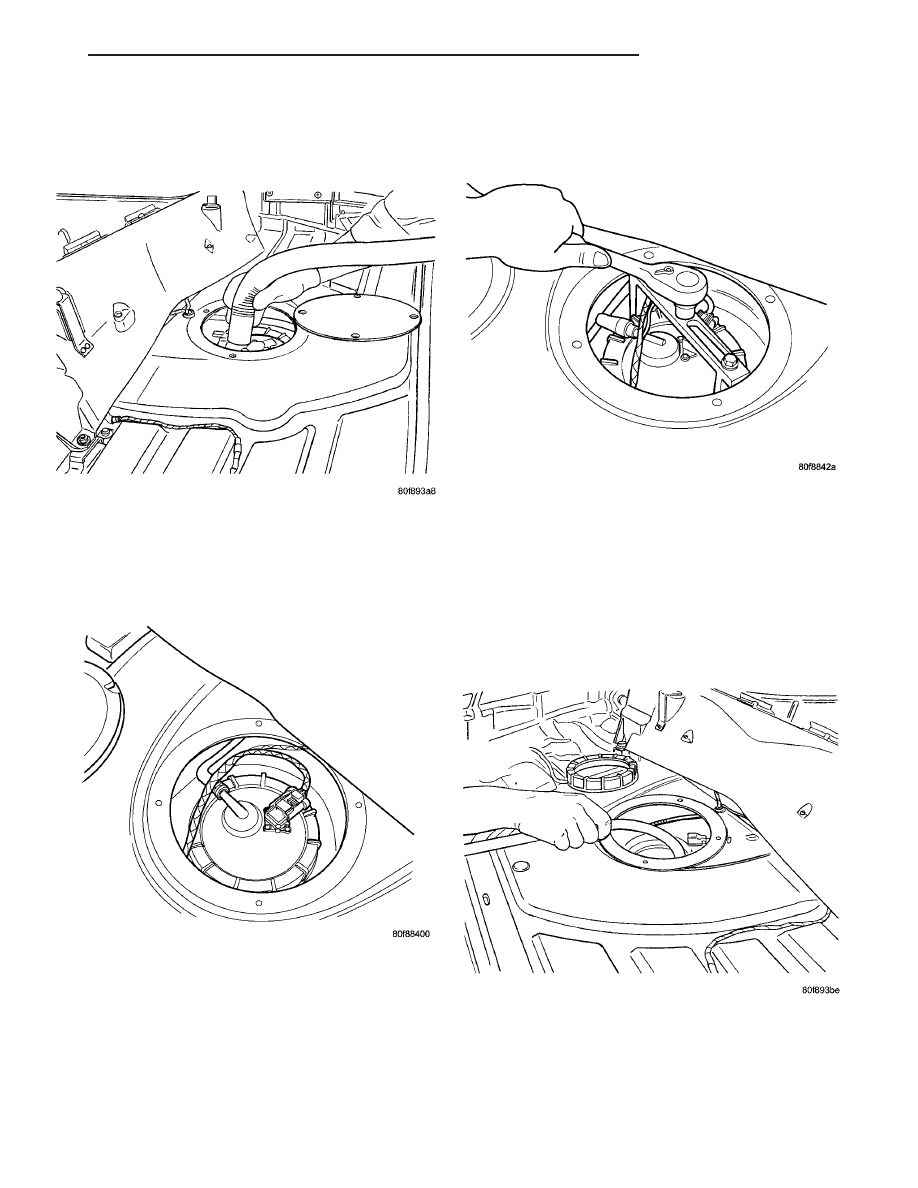

Fig. 43 CLEAN UP

Fig. 44 ELECTRICAL & FUEL CONNECTION

Fig. 45 FUEL PUMP MODULE LOCK RING

Fig. 46 TANK DRAINING

ZB

FUEL DELIVERY

14 - 17

FUEL TANK (Continued)
