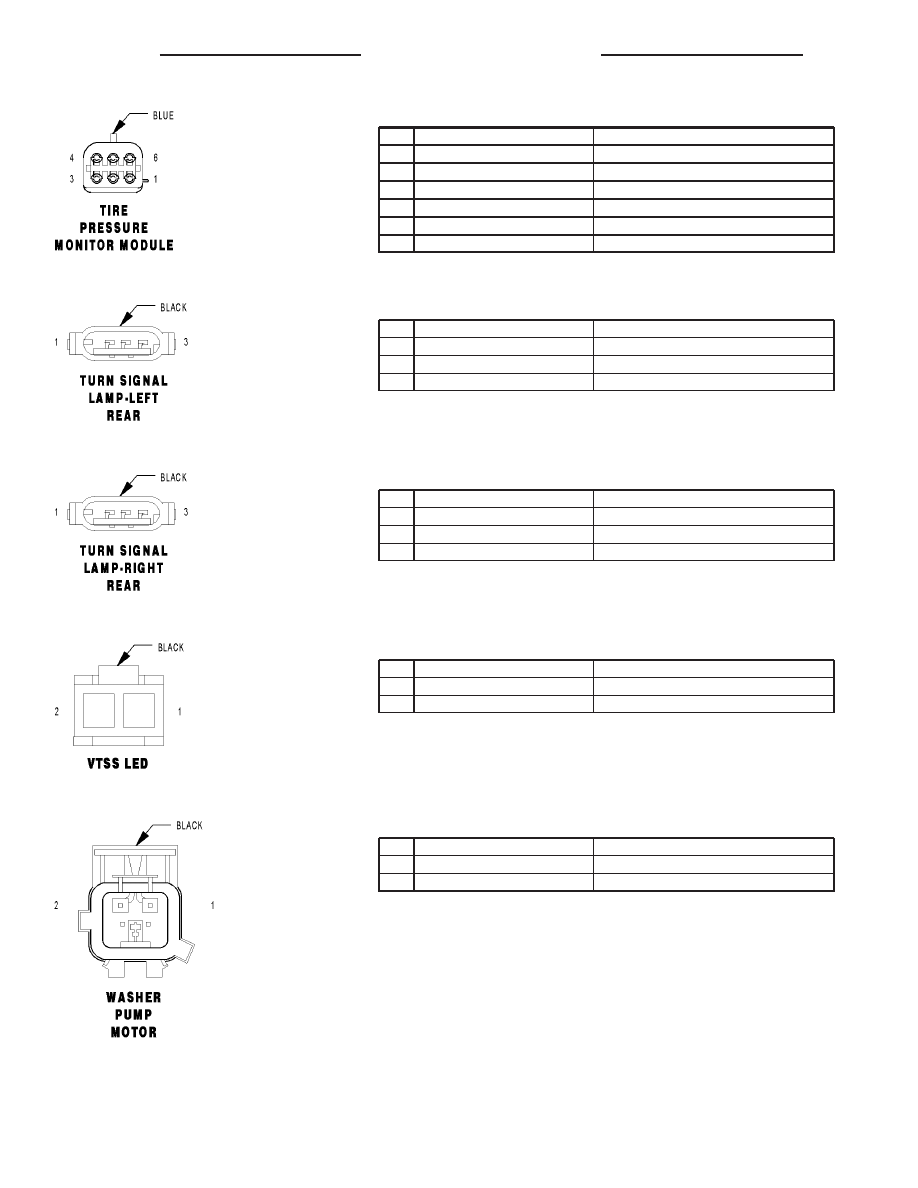

TIRE PRESSURE MONITOR MODULE - BLUE 6 WAY

CAV

CIRCUIT

FUNCTION

1

D21 20WT/BR

SCI TRANSMIT

2

-

-

3

Z2 20BK/LG

GROUND

4

G5 20OR

FUSED IGNITION SWITCH OUTPUT (RUN-START)

5

-

-

6

G94 20LG

LOW TIRE PRESSURE SIGNAL

TURN SIGNAL LAMP-LEFT REAR - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

L63 20WT/DG

LEFT REAR TURN SIGNAL DRIVER

2

-

-

3

Z1 20BK

GROUND

TURN SIGNAL LAMP-RIGHT REAR - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

L62 20WT/RD

RIGHT REAR TURN SIGNAL DRIVER

2

-

-

3

Z1 20BK

GROUND

VTSS LED - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

G69 20BK/OR

VTSS INDICATOR DRIVER

2

Z1 20BK

GROUND

WASHER PUMP MOTOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 18BK

GROUND

2

W110 16BR/WT

WASHER SWITCH SENSE

8W - 80 - 66

8W-80 CONNECTOR PIN-OUTS

ZB

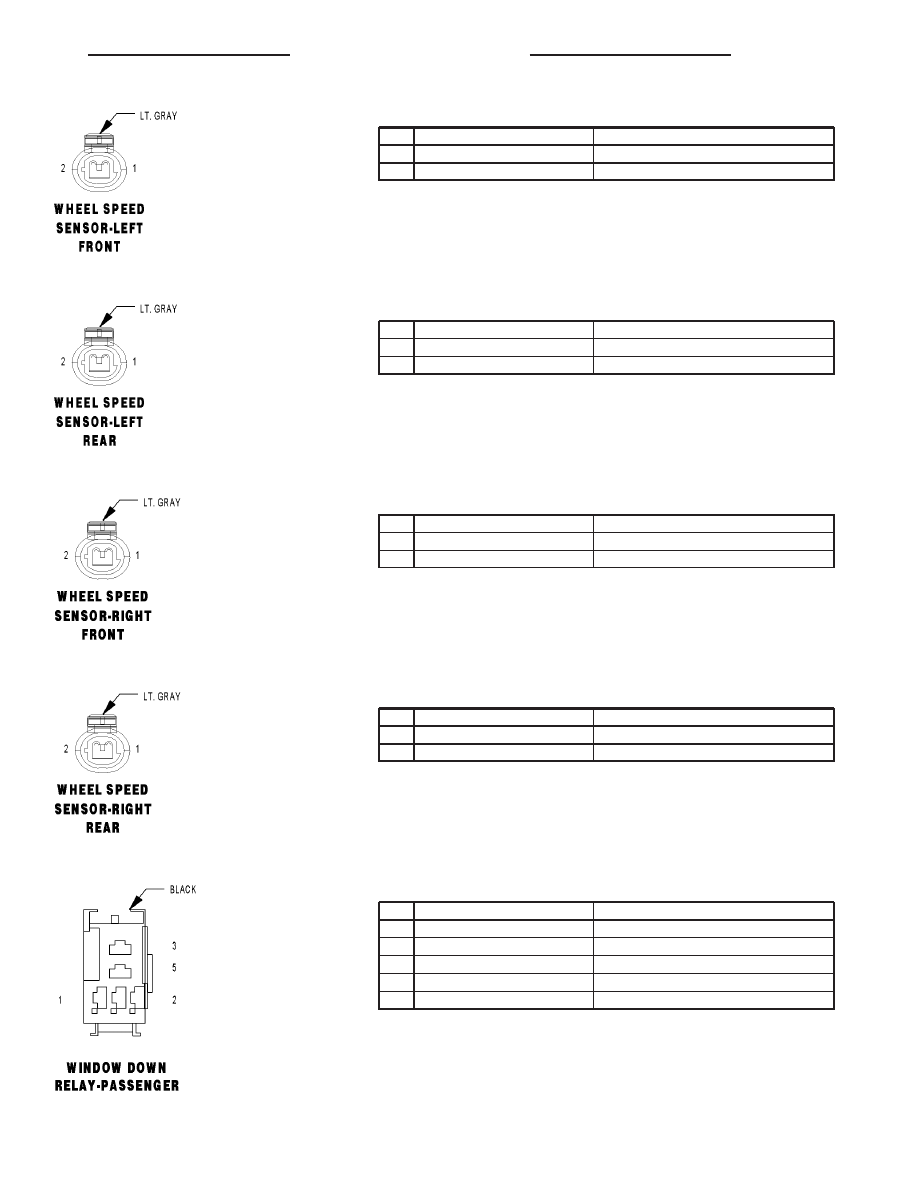

WHEEL SPEED SENSOR-LEFT FRONT - LT. GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

B9 18DG/LG

LEFT FRONT WHEEL SPEED SENSOR 12V SUPPLY

2

B8 18DG/TN

LEFT FRONT WHEEL SPEED SENSOR SIGNAL

WHEEL SPEED SENSOR-LEFT REAR - LT. GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

B4 18DG/GY

LEFT REAR WHEEL SPEED SENSOR 12V SUPPLY

2

B3 18DG/YL

LEFT REAR WHEEL SPEED SENSOR SIGNAL

WHEEL SPEED SENSOR-RIGHT FRONT - LT. GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

B7 18DG/VT

RIGHT FRONT WHEEL SPEED SENSOR 12V SUPPLY

2

B6 18DG/WT

RIGHT FRONT WHEEL SPEED SENSOR SIGNAL

WHEEL SPEED SENSOR-RIGHT REAR - LT. GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

B2 18DG/LB

RIGHT REAR WHEEL SPEED SENSOR 12V SUPPLY

2

B1 18DG/OR

RIGHT REAR WHEEL SPEED SENSOR SIGNAL

WINDOW DOWN RELAY-PASSENGER - BLACK 5 WAY

CAV

CIRCUIT

FUNCTION

1

Q22 20OR/VT

PASSENGER WINDOW DOWN RELAY CONTROL

2

A128 14RD/OR

FUSED B(+)

3

Q122 14OR/YL

PASSENGER WINDOW DOWN RELAY OUTPUT

4

Z1 16BK

GROUND

5

A128 14RD/OR

FUSED B(+)

ZB

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 67

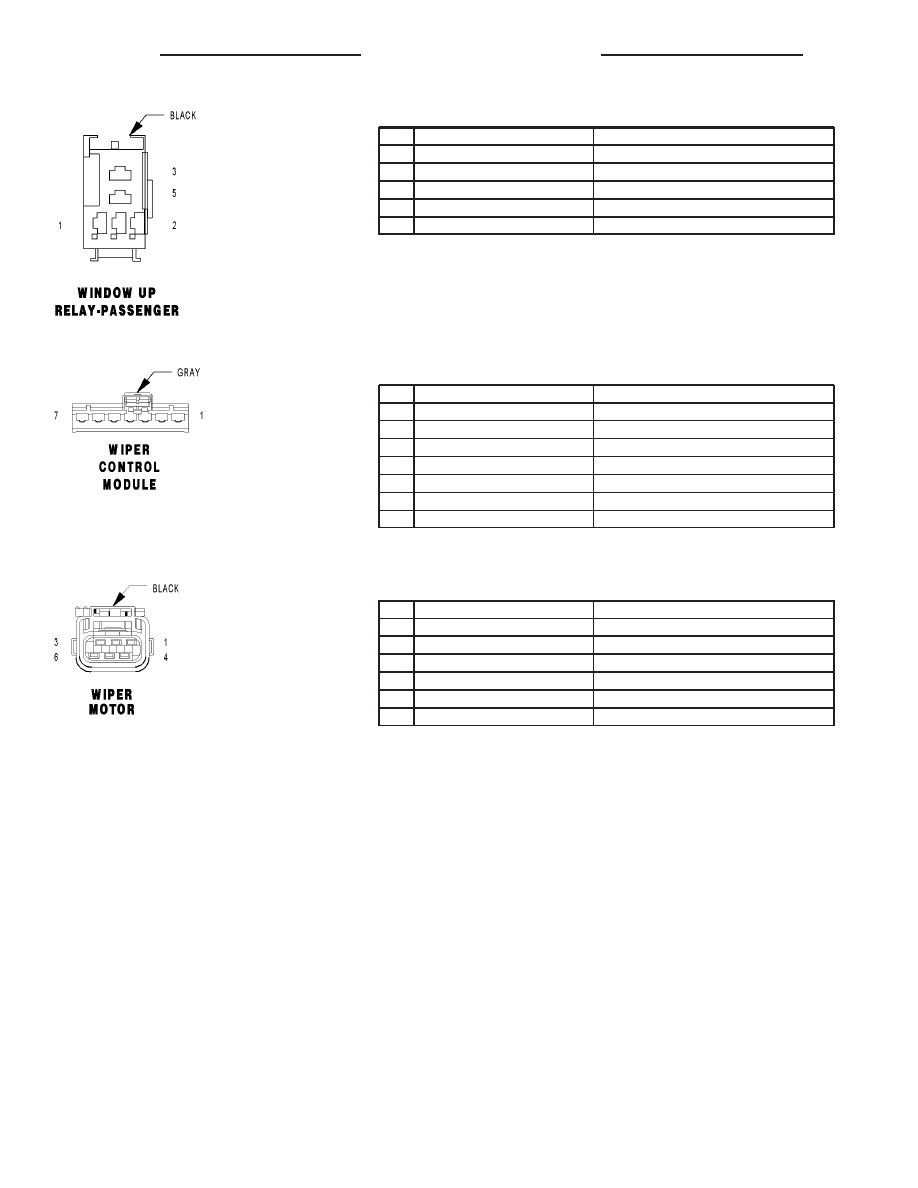

WINDOW UP RELAY-PASSENGER - BLACK 5 WAY

CAV

CIRCUIT

FUNCTION

1

Q12 20BR/OR

PASSENGER WINDOW UP RELAY CONTROL

2

Z1 20BK

GROUND

3

Q112 14OR/BR

PASSENGER WINDOW UP RELAY OUTPUT

4

Z1 16BK/WT

GROUND

5

A128 14RD/OR

FUSED B(+)

WIPER CONTROL MODULE - GRAY 7 WAY

CAV

CIRCUIT

FUNCTION

1

W5 16BR/LG

WIPER PARK SWITCH SENSE

2

Z1 18BK

GROUND

3

W110 16BR/WT

WASHER SWITCH SENSE

4

F13 18PK

FUSED RUN/ACC RELAY OUTPUT

5

W4 16BR/OR

WIPER SWITCH HIGH SPEED OUTPUT

6

W3 16BR

WIPER SWITCH LOW SPEED OUTPUT

7

-

-

WIPER MOTOR - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

F13 18PK

FUSED RUN/ACC RELAY OUTPUT

2

W5 16BR/LG

WIPER PARK SWITCH SENSE

3

-

-

4

Z1 16BK

GROUND

5

W3 16BR

WIPER SWITCH LOW SPEED OUTPUT

6

W4 16BR/OR

WIPER SWITCH HIGH SPEED OUTPUT

8W - 80 - 68

8W-80 CONNECTOR PIN-OUTS

ZB

8W-91 CONNECTOR/GROUND/SPLICE LOCATION

TABLE OF CONTENTS

page

CONNECTOR/GROUND/SPLICE LOCATION

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . . 1

CONNECTOR/GROUND/SPLICE
LOCATION

DESCRIPTION

This section provides illustrations identifying con-

nector, ground and splice locations in the vehicle.

Connector, ground and splice indexes are provided.
Use the wiring diagrams in each section for connec-
tor, ground and splice identification. Refer to the
appropriate index for the proper figure number. For
items that are not shown in this section N/S is placed
in the Fig. column.

CONNECTORS

Connector

Color

Location

Fig.

A/C Compressor Clutch

BK

Top of Compressor

1, 11

A/C-Heater Control C1

BK

Rear of HVAC Control

N/S

A/C-Heater Control C2

BK

Rear of HVAC Control

N/S

A/C Low Pressure Switch

DK GN

Right Rear Engine Compartment

5

A/C Pressure Transducer

BK

Left Front Engine Compartment

1, 2

Adjustable Pedals Motor

WT

Under Left Side of Instrument Panel

N/S

Adjustable Pedals Switch

WT

Right Side of Steering Column

19

Airbag Control Module
(ORC) C1

YL

Front of Center Console

19, 23

Airbag Control Module
(ORC) C2

YL

Front of Center Console

19, 23

Airbag On/Off Switch - Pas-
senger

YL

Rear of Center Console

23

Airbag Squib 1 - Driver

YL/BK

In Steering Wheel

21

Airbag Squib 2 - Driver

YL/GY

In Steering Wheel

21

Airbag Squib - Passenger

YL

Right Side of Instrument Panel

18

Ajar Switch - Decklid

BK

On Decklid

32

Ajar Switch - Driver Door

BK

Rear of Left Door

26

Ajar Switch - Hood

NAT

Right Rear of Engine Compartment

5

Ajar Switch - Passenger
Door

BK

Rear of Passenger Door

N/S

Amplifier Antenna

NAT

Behind Right Side of Instrument Panel

18

Back-Up Lamp Switch

BR

Right Side of Transmission

15

Back-Up Lamp - Left

GY

Left Rear Corner of Vehicle

31

Back-Up Lamp - Right

GY

Right Rear Corner of Vehicle

31

Battery Positive Post

-

Left Rear Trunk

28

Battery Temperature Sensor

BK

Rear of Battery

28, 29

ZB

8W-91 CONNECTOR/GROUND/SPLICE LOCATION

8W - 91 - 1
