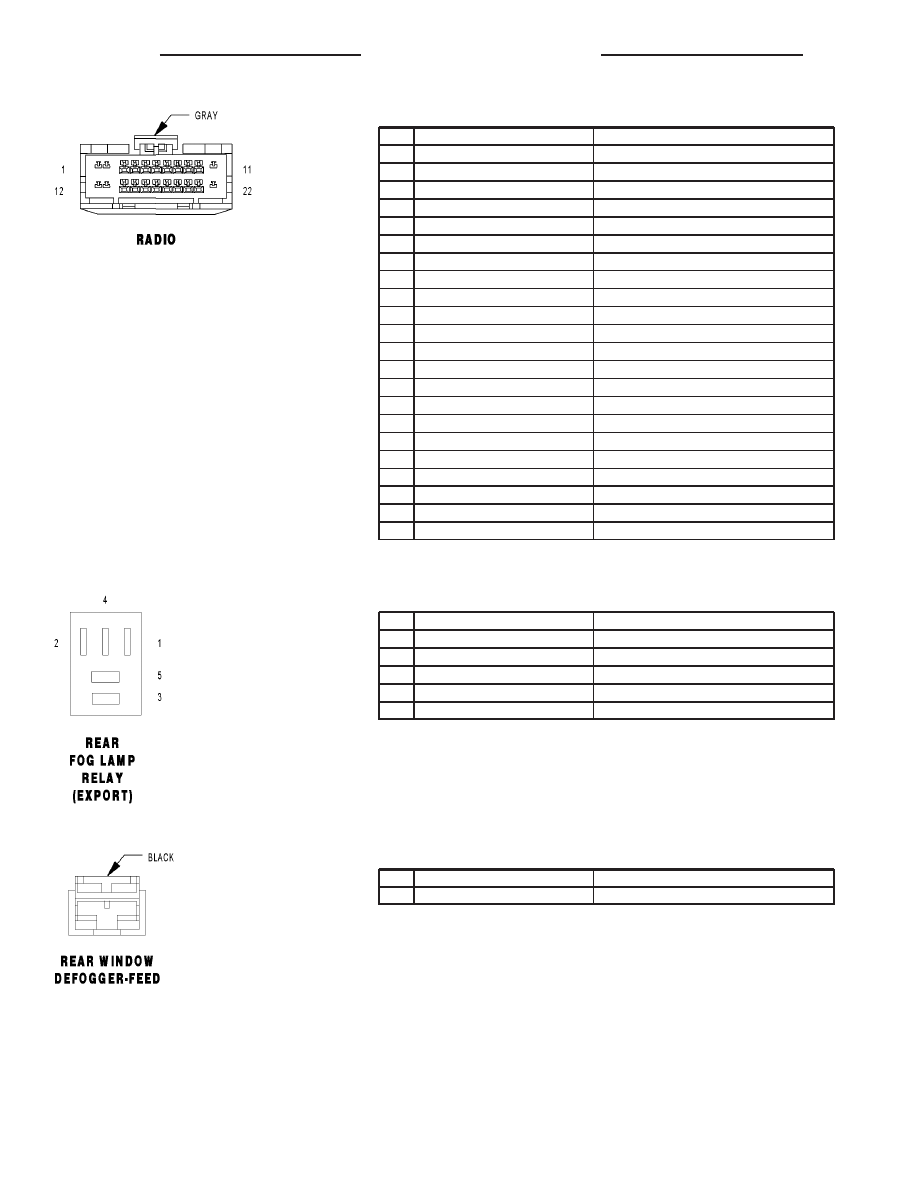

RADIO - GRAY 22 WAY

CAV

CIRCUIT

FUNCTION

1

A114 20GY/RD

FUSED B(+) (I.O.D.)

2

F89 20RD/WT

RUN/ACC RELAY CONTROL

3

E2 20OR/BR

PANEL LAMPS DRIVER

4

-

-

5

-

-

6

-

-

7

X54 20VT

RIGHT FRONT SPEAKER (+)

8

X56 20GY/BR

RIGHT FRONT SPEAKER (-)

9

X55 20DG/BR

LEFT FRONT SPEAKER (-)

10

X53 20DG

LEFT FRONT SPEAKER (+)

11

Z514 20BK/LG

GROUND

12

A114 20GY/RD

FUSED B(+) (I.O.D.)

13

X60 20DG/RD

RADIO 12V OUTPUT

14

D25 20WT/VT

PCI BUS

15

-

-

16

-

-

17

-

-

18

X51 20DG/DB

LEFT REAR SPEAKER (+)

19

X57 20DG/OR

LEFT REAR SPEAKER (-)

20

X58 20DB/OR

RIGHT REAR SPEAKER (-)

21

X52 20GY/DB

RIGHT REAR SPEAKER (+)

22

Z514 20BK/LG

GROUND

REAR FOG LAMP RELAY (EXPORT) - 5 WAY

CAV

CIRCUIT

FUNCTION

1

J7 20RD

FUSED B(+)

2

J3 20OR

REAR FOG LAMP RELAY CONTROL

3

J8 20RD

FUSED B(+)

4

-

-

5

J1 20WT

REAR FOG LAMP RELAY OUTPUT

REAR WINDOW DEFOGGER-FEED - BLACK 1 WAY

CAV

CIRCUIT

FUNCTION

1

C15 16DB/WT

REAR WINDOW DEFOGGER RELAY OUTPUT

8W - 80 - 58

8W-80 CONNECTOR PIN-OUTS

ZB

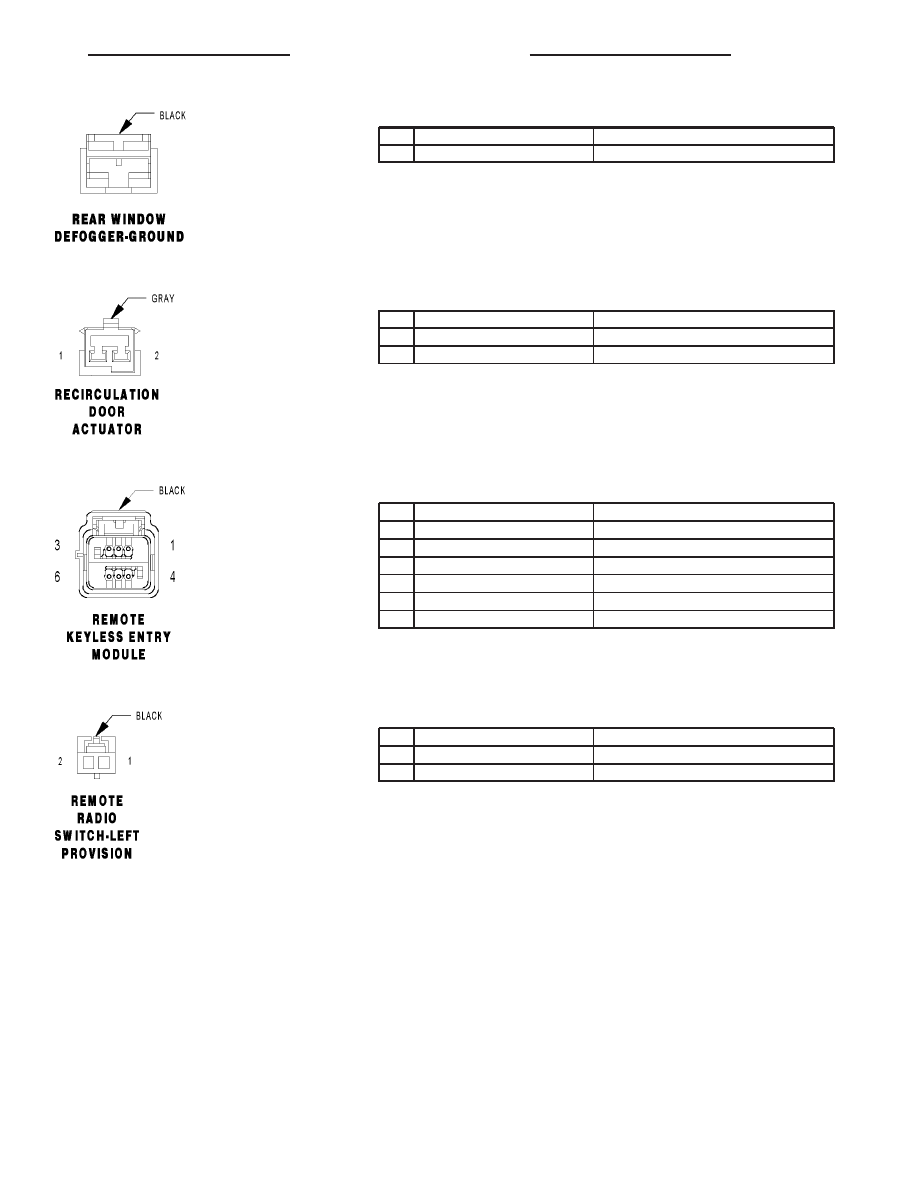

REAR WINDOW DEFOGGER-GROUND - BLACK 1 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 18BK

GROUND

RECIRCULATION DOOR ACTUATOR - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

C32 20DB/TN

RECIRCULATION DOOR DRIVER

2

C34 20DB/RD

COMMON DOOR DRIVER

REMOTE KEYLESS ENTRY MODULE - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

G96 20VT/DG

REMOTE KEYLESS ENTRY INTERFACE

2

D9 20WT/GY

RKE MODULE PROGRAM ENABLE

3

Z2 20BK/LG

GROUND

4

-

-

5

-

-

6

M1 20YL/VT

IOD-B(+)

REMOTE RADIO SWITCH-LEFT PROVISION - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

X20 20GY/WT

RADIO CONTROL MUX

2

X920 20GY/OR

RADIO CONTROL MUX RETURN

ZB

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 59

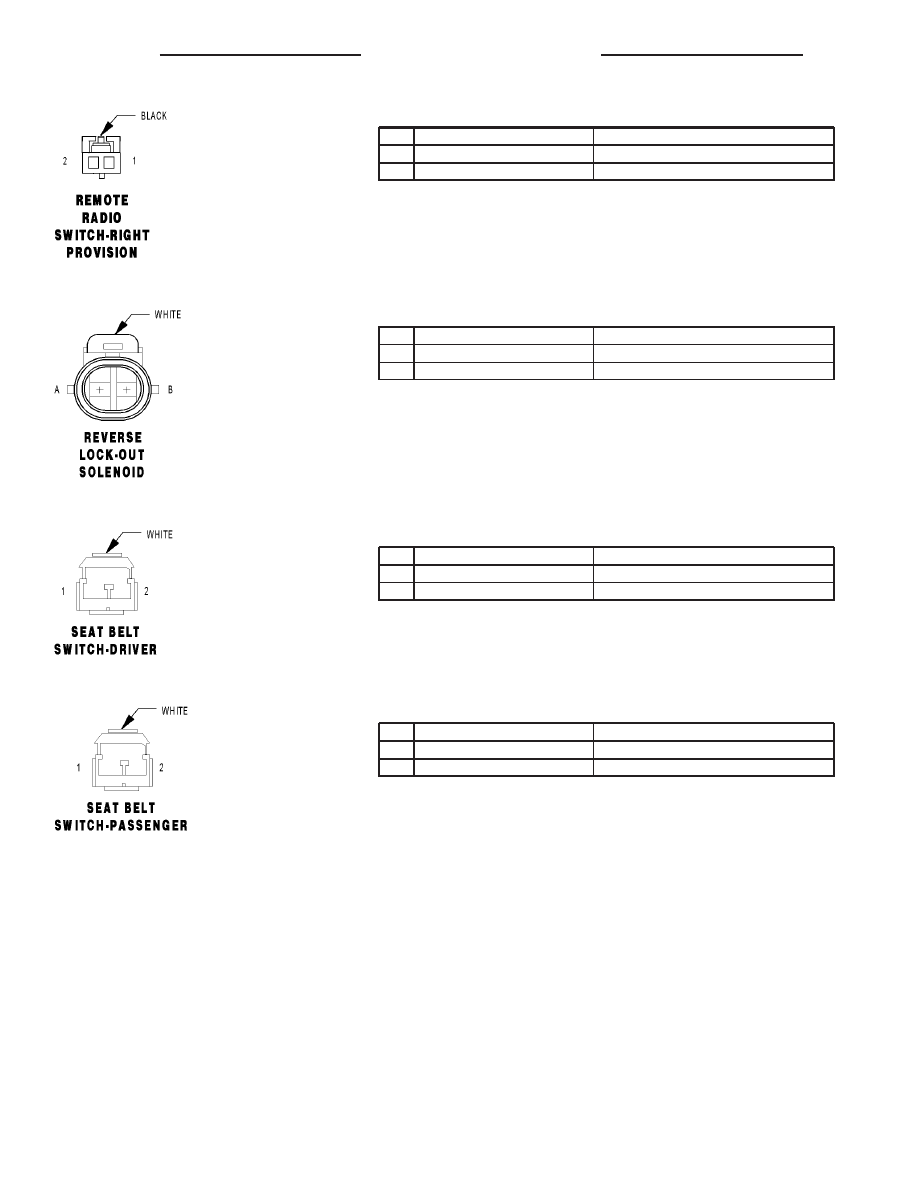

REMOTE RADIO SWITCH-RIGHT PROVISION - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

X20 20GY/WT

RADIO CONTROL MUX

2

X920 20GY/OR

RADIO CONTROL MUX RETURN

REVERSE LOCK-OUT SOLENOID - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

A

F242 20PK

FUSED B(+)

B

K136 20LB/BK

REVERSE LOCK-OUT SOLENOID CONTROL

SEAT BELT SWITCH-DRIVER - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

1

R57 20LG/GY

DRIVER SEAT BELT SWITCH SENSE

2

R59 20LG/TN

DRIVER SEAT BELT SWITCH GROUND

SEAT BELT SWITCH-PASSENGER - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

1

R58 20LB/GY

PASSENGER SEAT BELT SWITCH SENSE

2

R60 20LB/TN

PASSENGER SEAT BELT SWITCH GROUND

8W - 80 - 60

8W-80 CONNECTOR PIN-OUTS

ZB

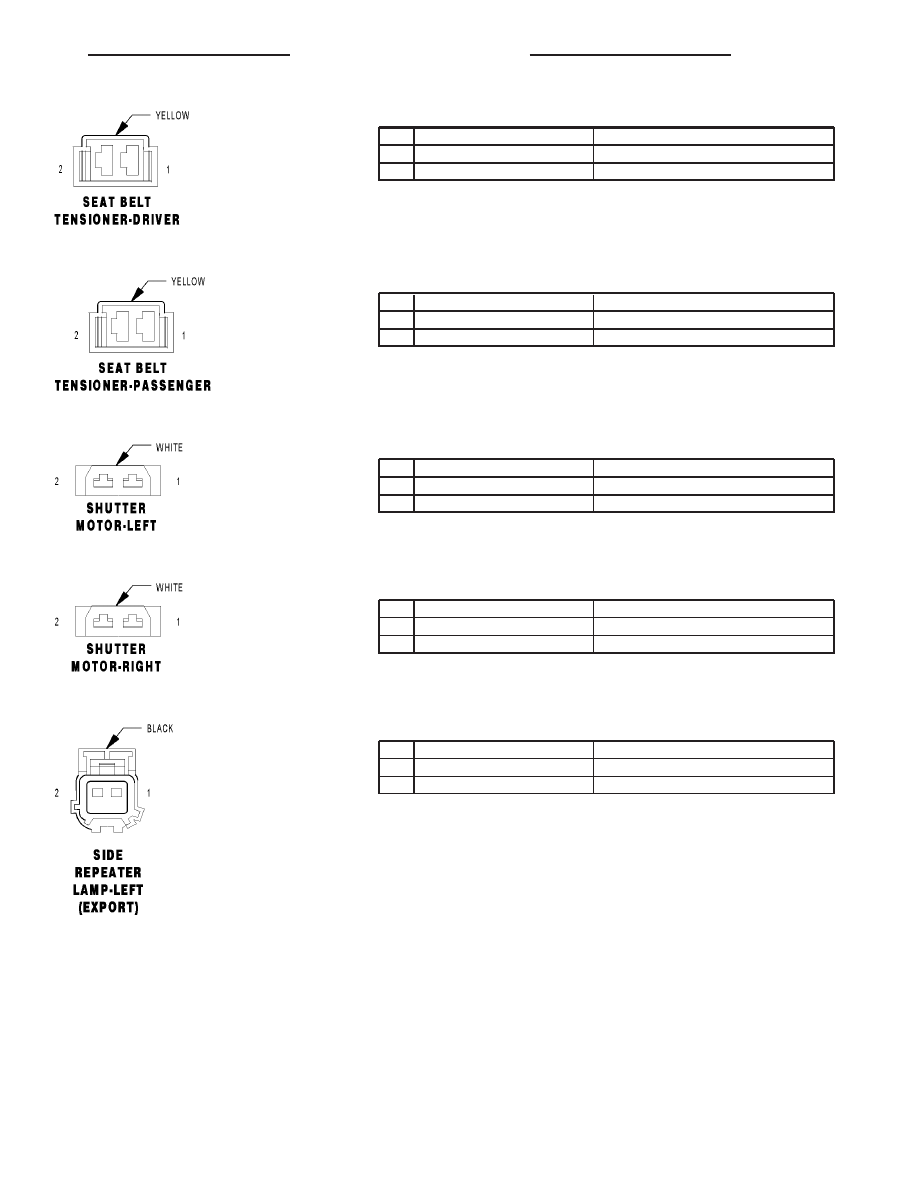

SEAT BELT TENSIONER-DRIVER - YELLOW 2 WAY

CAV

CIRCUIT

FUNCTION

1

R53 20LG/YL

DRIVER SEAT BELT TENSIONER LINE 2

2

R55 20LG/DG

DRIVER SEAT BELT TENSIONER LINE 1

SEAT BELT TENSIONER-PASSENGER - YELLOW 2 WAY

CAV

CIRCUIT

FUNCTION

1

R54 20LB/YL

PASSENGER SEAT BELT TENSIONER LINE 2

2

R56 20LB/DG

PASSENGER SEAT BELT TENSIONER LINE 1

SHUTTER MOTOR-LEFT - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

1

L33 20LG/BR

LEFT HIGH BEAM OUTPUT

2

Z1 20BK

GROUND

SHUTTER MOTOR-RIGHT - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

1

L34 20WT/GY

RIGHT HIGH BEAM OUTPUT

2

Z1 20BK

GROUND

SIDE REPEATER LAMP-LEFT (EXPORT) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

L61 20LG

LEFT FRONT TURN SIGNAL CONTROL

2

Z1 18BK

GROUND

ZB

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 61
