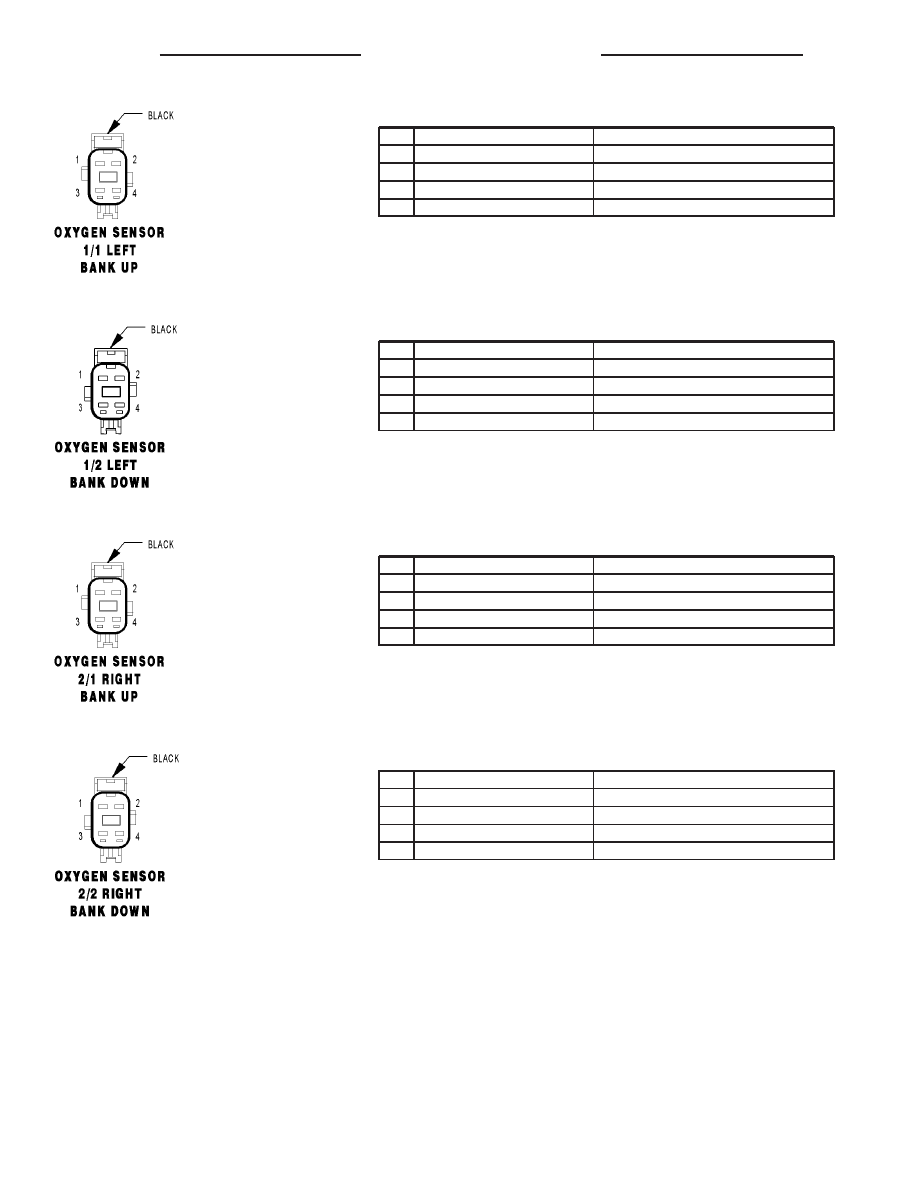

OXYGEN SENSOR 1/1 LEFT BANK UP - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K79 18BR/LB

OXYGEN SENSOR 1/1 HEATER CONTROL

3

K900 20DB/DG

SENSOR GROUND

4

K41 18DB/LB

OXYGEN SENSOR 1/1 SIGNAL

OXYGEN SENSOR 1/2 LEFT BANK DOWN - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

A242 18BR/RD

OXYGEN SENSOR HEATER RELAY OUTPUT

2

Z1 20BK

GROUND

3

K900 20DB/DG

SENSOR GROUND

4

K141 18TN/WT

OXYGEN SENSOR 1/2 SIGNAL

OXYGEN SENSOR 2/1 RIGHT BANK UP - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K80 18BR/TN

OXYGEN SENSOR 2/1 HEATER CONTROL

3

K900 20DB/DG

SENSOR GROUND

4

K43 18DB/LG

OXYGEN SENSOR 2/1 SIGNAL

OXYGEN SENSOR 2/2 RIGHT BANK DOWN - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

A242 18BR/RD

OXYGEN SENSOR HEATER RELAY OUTPUT

2

Z1 18BK

GROUND

3

K900 20DB/DG

SENSOR GROUND

4

K243 18BR

OXYGEN SENSOR 2/2 SIGNAL

8W - 80 - 50

8W-80 CONNECTOR PIN-OUTS

ZB

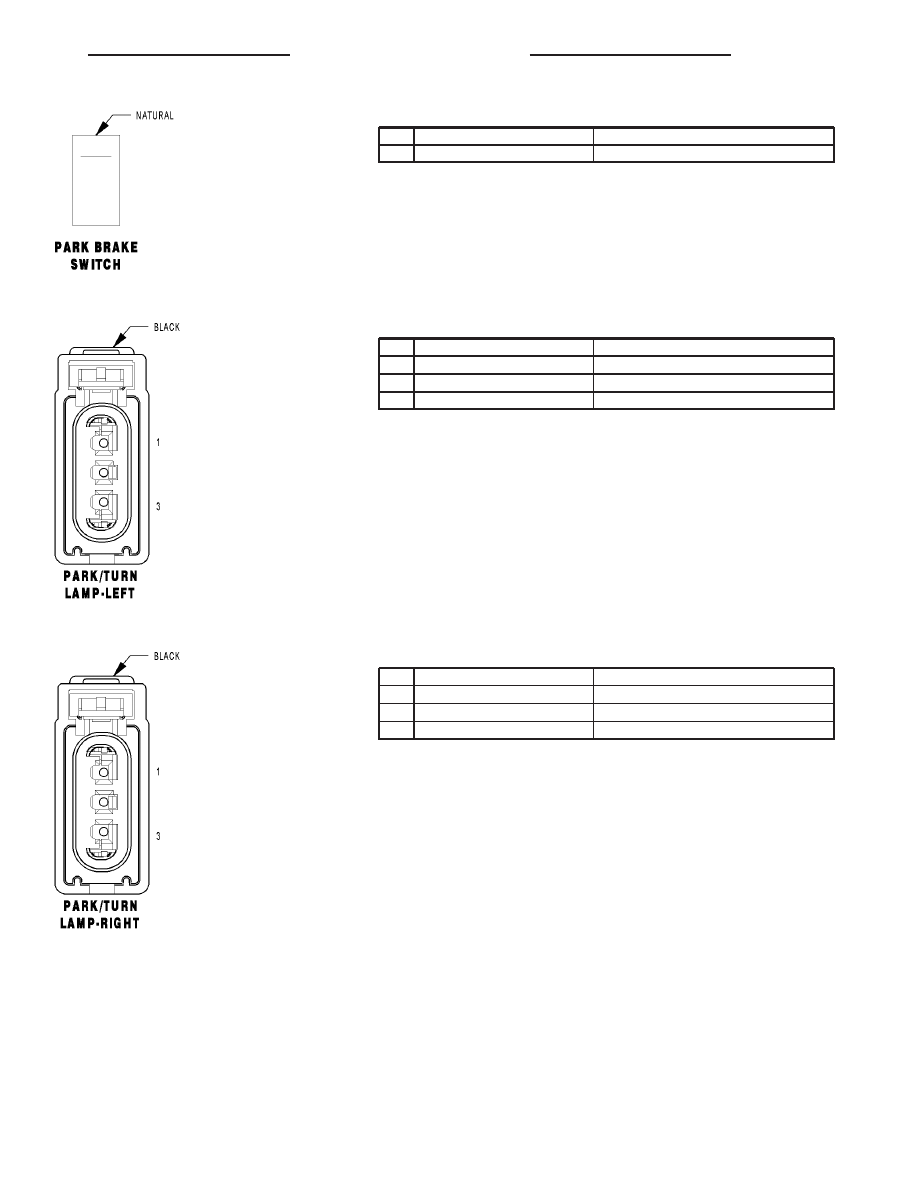

PARK BRAKE SWITCH - NATURAL 1 WAY

CAV

CIRCUIT

FUNCTION

1

G11 20VT/TN

BRAKE WARNING INDICATOR DRIVER

PARK/TURN LAMP-LEFT - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

L61 20LG

LEFT TURN SIGNAL

2

L7 20WT/YL

PARK LAMP SWITCH OUTPUT

3

Z1 20BK

GROUND

PARK/TURN LAMP-RIGHT - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

L60 20TN

RIGHT TURN SIGNAL

2

L7 20WT/YL

PARK LAMP SWITCH OUTPUT

3

Z1 20BK

GROUND

ZB

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 51

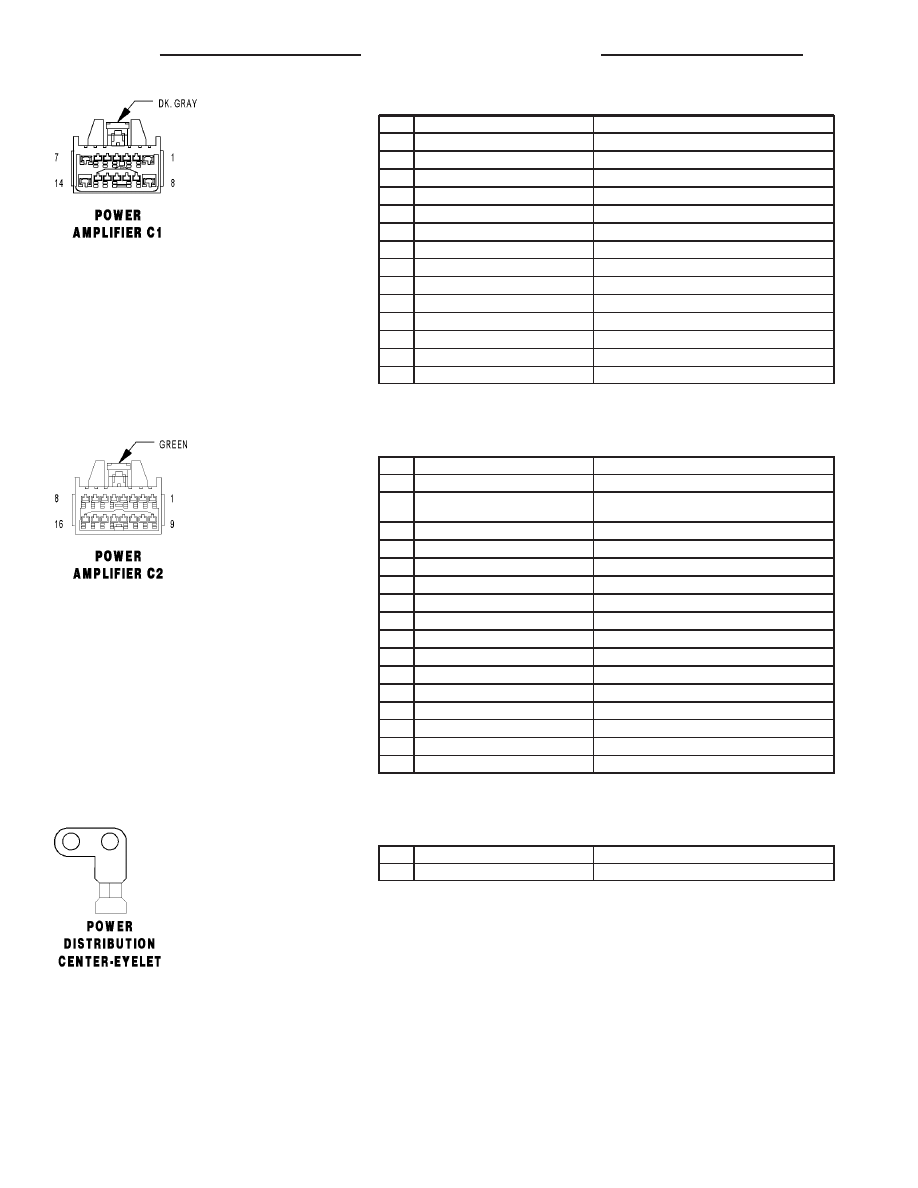

POWER AMPLIFIER C1 - DK. GRAY 14 WAY

CAV

CIRCUIT

FUNCTION

1

Z514 16BK/LG

GROUND

2

X53 20DG

LEFT FRONT SPEAKER (+)

3

X51 20DG/DB

LEFT REAR SPEAKER (+)

4

X52 20GY/DB

RIGHT REAR SPEAKER (+)

5

X54 20VT

RIGHT FRONT SPEAKER (+)

6

X60 20DG/RD

RADIO 12V OUTPUT

7

A116 14YL/RD

FUSED B(+)

8

Z514 16BK/LG

GROUND

9

X55 20DG/BR

LEFT FRONT SPEAKER (-)

10

X57 20DG/OR

LEFT REAR SPEAKER (-)

11

X58 20DB/OR

RIGHT REAR SPEAKER (-)

12

X56 20GY/BR

RIGHT FRONT SPEAKER (-)

13

-

-

14

A116 14YL/RD

FUSED B(+)

POWER AMPLIFIER C2 - GREEN 16 WAY

CAV

CIRCUIT

FUNCTION

1

X298 18GY/LG

AMPLIFIED RIGHT INSTRUMENT PANEL SPEAKER (-)

2

X208 18GY/DG

AMPLIFIED RIGHT INSTRUMENT PANEL SPEAKER
(+)

3

X390 18DG/BR

AMPLIFIED LEFT REAR WOOFER (-)

4

X300 18GY/BR

AMPLIFIED LEFT REAR WOOFER (+)

5

X303 18DG/TN

AMPLIFIED LEFT REAR SPEAKER (+)

6

X393 18DG/GY

AMPLIFIED LEFT REAR SPEAKER (-)

7

X394 18YL/GY

AMPLIFIED RIGHT REAR SPEAKER (-)

8

X304 18DG/OR

AMPLIFIED RIGHT REAR SPEAKER (+)

9

X299 18GY

AMPLIFIED LEFT INSTRUMENT PANEL SPEAKER (-)

10

X209 18GY/OR

AMPLIFIED LEFT INSTRUMENT PANEL SPEAKER (+)

11

X391 18DG/WT

AMPLIFIED RIGHT REAR WOOFER (-)

12

X301 18GY/WT

AMPLIFIED RIGHT REAR WOOFER (+)

13

X201 18GY/VT

AMPLIFIED LEFT DOOR SPEAKER (+)

14

X291 18GY/YL

AMPLIFIED LEFT DOOR SPEAKER (-)

15

X292 18DG/YL

AMPLIFIED RIGHT DOOR SPEAKER (-)

16

X202 18DG/VT

AMPLIFIED RIGHT DOOR SPEAKER (+)

POWER DISTRIBUTION CENTER-EYELET - 1 WAY

CAV

CIRCUIT

FUNCTION

A1

A0 4RD

B(+)

8W - 80 - 52

8W-80 CONNECTOR PIN-OUTS

ZB

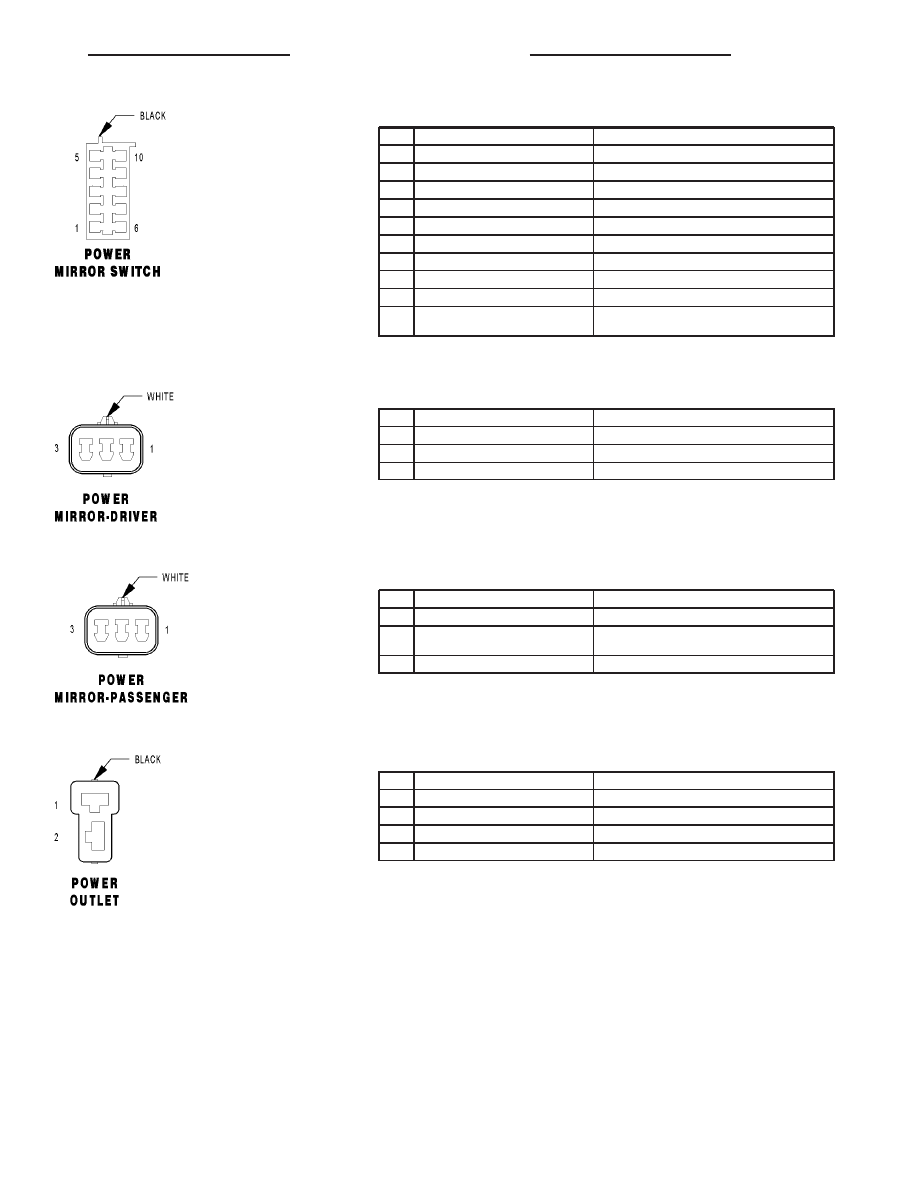

POWER MIRROR SWITCH - BLACK 10 WAY

CAV

CIRCUIT

FUNCTION

1

P73 20TN/VT

DRIVER MIRROR COMMON DRIVER (LEFT/DOWN)

2

P72 20TN/GY

PASSENGER MIRROR UP DRIVER

3

Z1 20BK

GROUND

4

P75 20TN/LG

DRIVER MIRROR RIGHT DRIVER

5

-

-

6

F71 20PK/TN

IGNITION FEED

7

A114 20GY/RD

FUSED B(+) (I.O.D.)

8

P71 20TN/DG

DRIVER MIRROR UP DRIVER

9

P74 20TN/OR

PASSENGER MIRROR RIGHT DRIVER

10

P70 20TN/LB

PASSENGER MIRROR COMMON DRIVER (LEFT/
DOWN)

POWER MIRROR-DRIVER - WHITE 3 WAY

CAV

CIRCUIT

FUNCTION

1

P71 20TN/DG

DRIVER MIRROR UP DRIVER

2

P73 20TN/VT

DRIVER MIRROR COMMON DRIVER (LEFT/DOWN)

3

P75 20TN/LG

DRIVER MIRROR RIGHT DRIVER

POWER MIRROR-PASSENGER - WHITE 3 WAY

CAV

CIRCUIT

FUNCTION

1

P72 20TN/GY

PASSENGER MIRROR UP DRIVER

2

P70 20TN/LB

PASSENGER MIRROR COMMON DRIVER (LEFT/
DOWN)

3

P74 20TN/OR

PASSENGER MIRROR RIGHT DRIVER

POWER OUTLET - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 16BK (EXCEPT EXPORT)

GROUND

1

Z1 14BK (EXPORT)

GROUND

2

F30 16LG (EXCEPT EXPORT)

FUSED RUN/ACC RELAY OUTPUT

2

F30 14LG (EXPORT)

FUSED RUN/ACC RELAY OUTPUT

ZB

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 53
