Dodge Viper SRT-10 (ZB). Manual - part 149

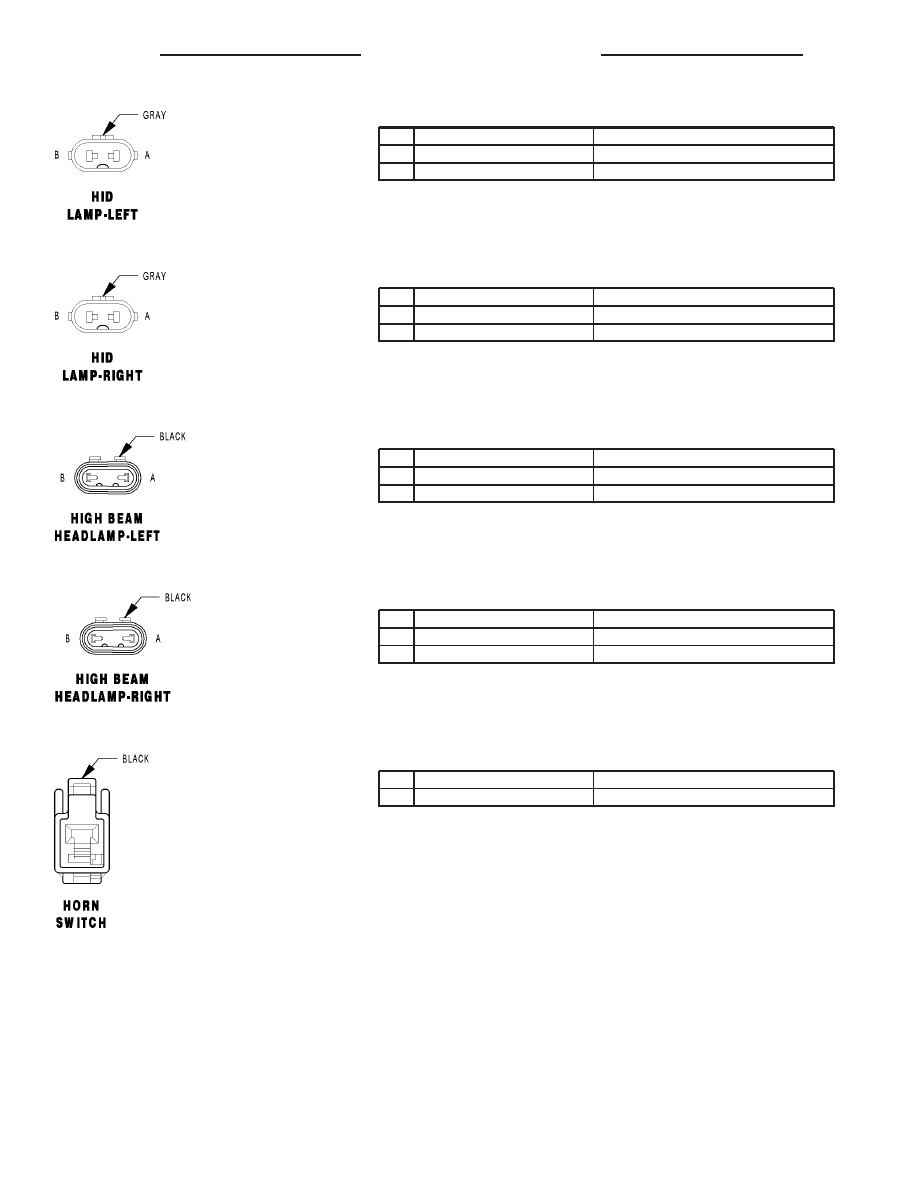

HID LAMP-LEFT - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

A

L43 18WT/DB

FUSED HEADLAMP RELAY OUTPUT

B

Z1 20BK

GROUND

HID LAMP-RIGHT - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

A

L44 18WT/TN

FUSED HEADLAMP RELAY OUTPUT

B

Z1 20BK

GROUND

HIGH BEAM HEADLAMP-LEFT - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

A

L33 20LG/BR

LEFT HIGH BEAM OUTPUT

B

Z1 20BK

GROUND

HIGH BEAM HEADLAMP-RIGHT - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

A

L34 20WT/GY

RIGHT HIGH BEAM OUTPUT

B

Z1 20BK

GROUND

HORN SWITCH - BLACK 1 WAY

CAV

CIRCUIT

FUNCTION

1

X3 20DG/VT

HORN SWITCH SENSE

8W - 80 - 42

8W-80 CONNECTOR PIN-OUTS

ZB

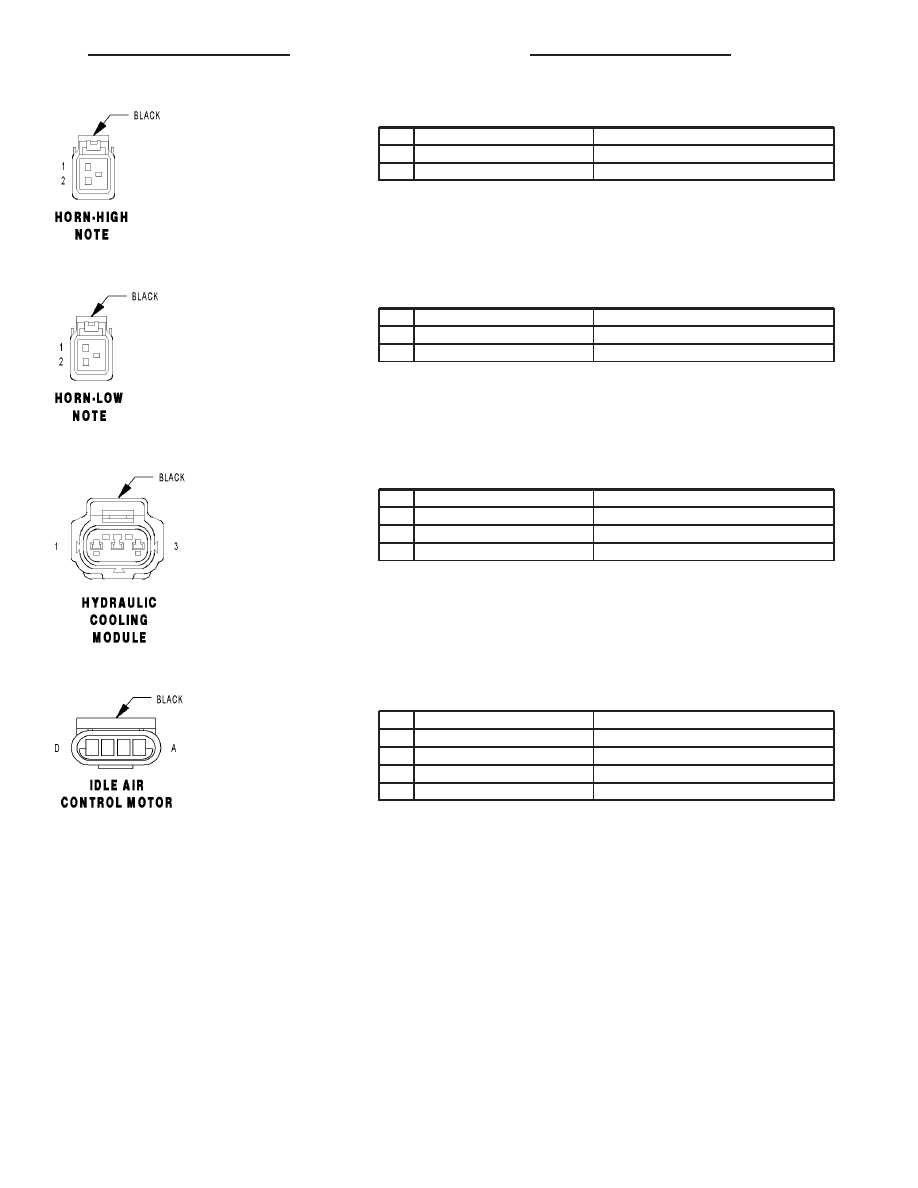

HORN-HIGH NOTE - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

X2 18DG/OR

HORN RELAY OUTPUT

2

Z1 18BK

GROUND

HORN-LOW NOTE - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

X2 18DG/OR

HORN RELAY OUTPUT

2

Z1 18BK

GROUND

HYDRAULIC COOLING MODULE - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

C240 18LB/TN

HYDRAULIC COOLING FAN CONTROL

2

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

3

Z1 18BK

GROUND

IDLE AIR CONTROL MOTOR - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

A

K40 18BR/LG

IDLE AIR CONTROL NO. 1 DRIVER

B

K60 18VT/DG

IDLE AIR CONTROL NO. 2 DRIVER

C

K39 18VT/LG

IDLE AIR CONTROL NO. 3 DRIVER

D

K59 18BR/DG

IDLE AIR CONTROL NO. 4 DRIVER

ZB

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 43

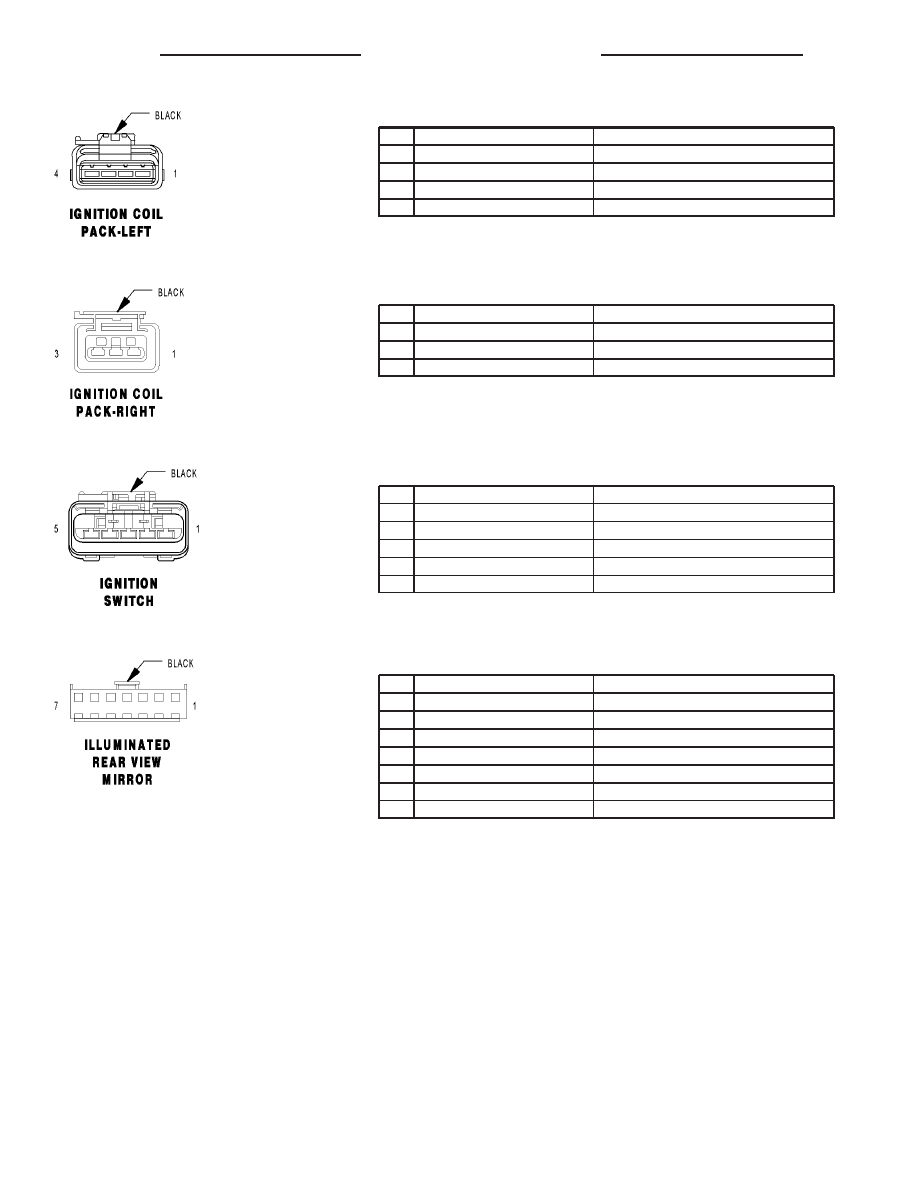

IGNITION COIL PACK-LEFT - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

K19 18DG/DB

IGNITION COIL NO. 1 DRIVER

2

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

3

K32 18DB/WT

IGNITION COIL NO. 4 DRIVER

4

K134 18DB/YL

IGNITION COIL NO. 5 DRIVER

IGNITION COIL PACK-RIGHT - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K17 18DB/TN

IGNITION COIL NO. 2 DRIVER

2

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

3

K18 18DB/OR

IGNITION COIL NO. 3 DRIVER

IGNITION SWITCH - BLACK 5 WAY

CAV

CIRCUIT

FUNCTION

1

G900 20VT/OR

SENSE RETURN

2

G20 20BR/VT

IGNITION SWITCH SENSE

3

A21 14RD/OR

IGNITION SWITCH OUTPUT (RUN-START)

4

-

-

5

A1 14RD

FUSED B(+)

ILLUMINATED REAR VIEW MIRROR - BLACK 7 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

M27 20BK/DB

READING LAMPS DRIVER

3

-

-

4

-

-

5

-

-

6

M24 20BK/BR

COURTESY LAMPS DRIVER

7

Z1 20BK

GROUND

8W - 80 - 44

8W-80 CONNECTOR PIN-OUTS

ZB

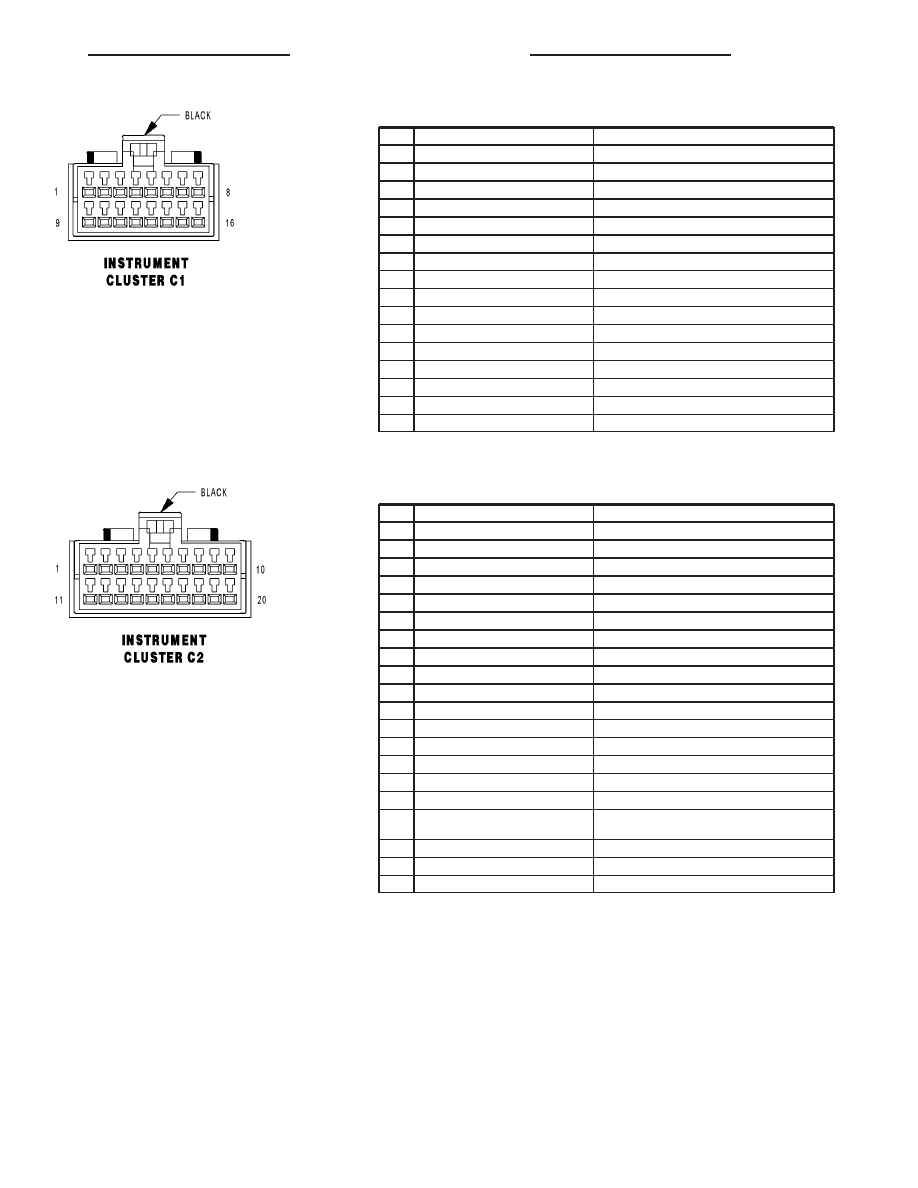

INSTRUMENT CLUSTER C1 - BLACK 16 WAY

CAV

CIRCUIT

FUNCTION

1

M1 20YL/VT

IOD-B(+)

2

-

-

3

G11 20VT/TN

BRAKE WARNING INDICATOR DRIVER

4

D23 20WT/OR

FLASH PROGRAM ENABLE

5

-

-

6

D25 20WT/VT

PCI BUS

7

-

-

8

Z2 20BK/LG

GROUND

9

Z1 20BK

GROUND

10

-

-

11

G150 20VT/YL

INSTRUMENT CLUSTER WAKE UP SENSE

12

-

-

13

G81 20VT/LG

CHIME DRIVER

14

L61 20LG

LEFT TURN SIGNAL

15

L60 20TN

RIGHT TURN SIGNAL

16

-

-

INSTRUMENT CLUSTER C2 - BLACK 20 WAY

CAV

CIRCUIT

FUNCTION

1

G128 20DB/VT

OIL TEMPERATURE GAUGE RETURN

2

G127 20VT/DB

OIL TEMPERATURE GAUGE SIGNAL

3

G131 20LG/VT

COOLANT TEMPERATURE GAUGE RETURN

4

G130 20VT/LG

COOLANT TEMPERATURE GAUGE SIGNAL

5

G913 20VT/OR

GAUGE COMMON 2

6

G133 20VT

VOLTMETER RETURN

7

G132 20VT/DG

VOLTMETER SIGNAL

8

-

-

9

-

-

10

E14 20OR/TN

PANEL LAMPS DRIVER

11

G911 20VT/TN

GAUGE COMMON 1

12

G125 20VT/WT

OIL PRESSURE GAUGE SIGNAL

13

G126 20LB/VT

OIL PRESSURE GAUGE RETURN

14

G124 20VT/LB

GAUGE CLUSTER DRIVER

15

G134 20GY/VT

GAUGE CLUSTER RETURN

16

G12 20VT/BR

CHARGING SYSTEM WARNING INDICATOR DRIVER

17

G2 20BR/WT

COOLANT TEMPERATURE WARNING INDICATOR
DRIVER

18

G129 20VT/YL

OIL TEMPERATURE WARNING INDICATOR DRIVER

19

G6 20VT/GY

OIL PRESSURE WARNING INDICATOR DRIVER

20

-

-

ZB

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 45
