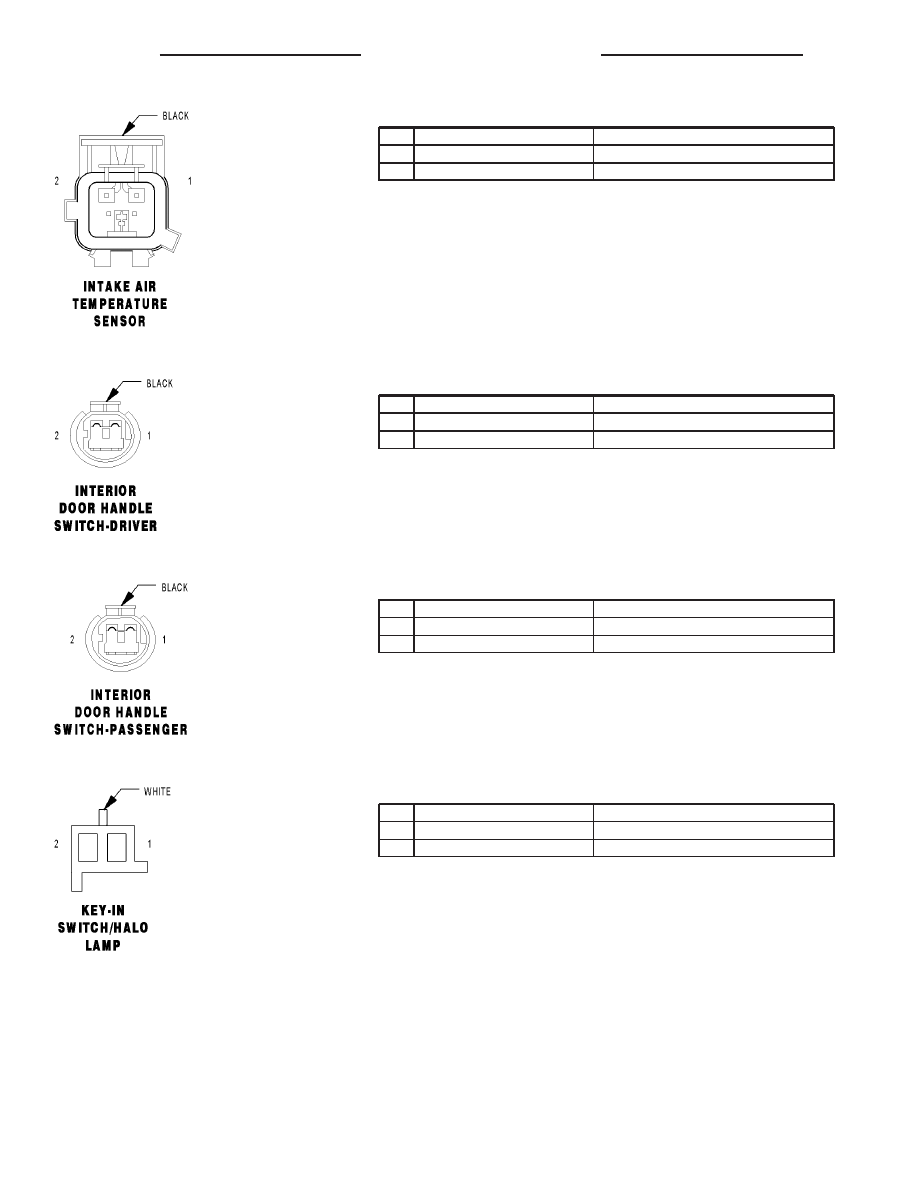

INTAKE AIR TEMPERATURE SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K21 18LG/DB

INTAKE AIR TEMPERATURE SENSOR SIGNAL

2

K900 20DB/DG

SENSOR GROUND

INTERIOR DOOR HANDLE SWITCH-DRIVER - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

P97 20LG/YL

DRIVER DOOR SWITCH MUX

2

P901 20OR/LB

DRIVER DOOR SWITCH RETURN

INTERIOR DOOR HANDLE SWITCH-PASSENGER - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

P96 20LG/LB

PASSENGER DOOR SWITCH MUX

2

P900 20LG/OR

PASSENGER DOOR SWITCH RETURN

KEY-IN SWITCH/HALO LAMP - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

1

M26 20YL/DB

HALO LAMP DRIVER

2

Z1 20BK

GROUND

8W - 80 - 46

8W-80 CONNECTOR PIN-OUTS

ZB

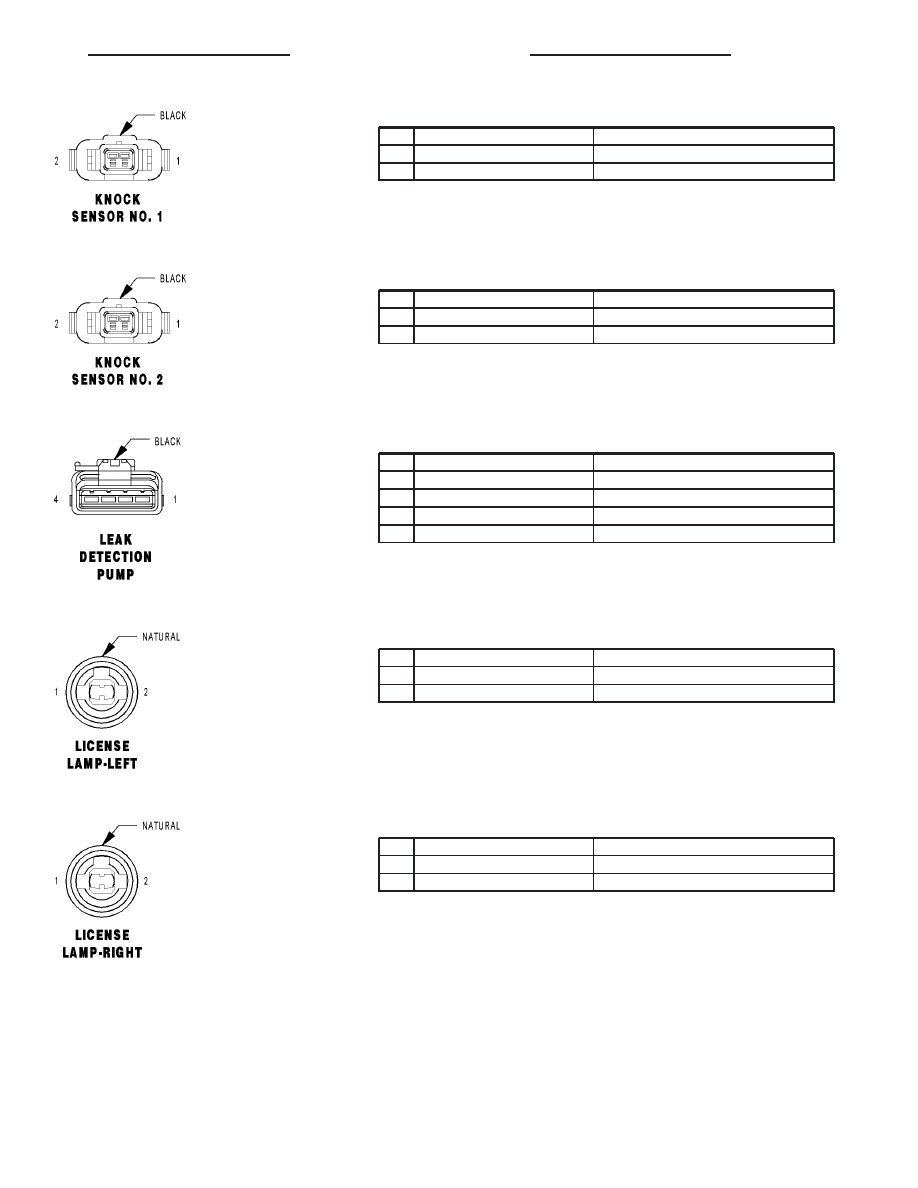

KNOCK SENSOR NO. 1 - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K42 18DB/YL

KNOCK SENSOR NO. 1 SIGNAL

2

K900 18DB/DG

SENSOR GROUND

KNOCK SENSOR NO. 2 - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K242 18BR/YL

KNOCK SENSOR NO. 2 SIGNAL

2

K900 18DB/DG

SENSOR GROUND

LEAK DETECTION PUMP - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

K125 18BR/DG

GENERATOR SOURCE

3

K106 20VT/YL

LEAK DETECTION PUMP SOLENOID CONTROL

4

K107 20VT/WT

LEAK DETECTION PUMP SWITCH SENSE

LICENSE LAMP-LEFT - NATURAL 2 WAY

CAV

CIRCUIT

FUNCTION

1

L7 20WT/YL

PARK LAMP SWITCH OUTPUT

2

Z1 20BK

GROUND

LICENSE LAMP-RIGHT - NATURAL 2 WAY

CAV

CIRCUIT

FUNCTION

1

L7 20WT/YL

PARK LAMP SWITCH OUTPUT

2

Z1 20BK

GROUND

ZB

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 47

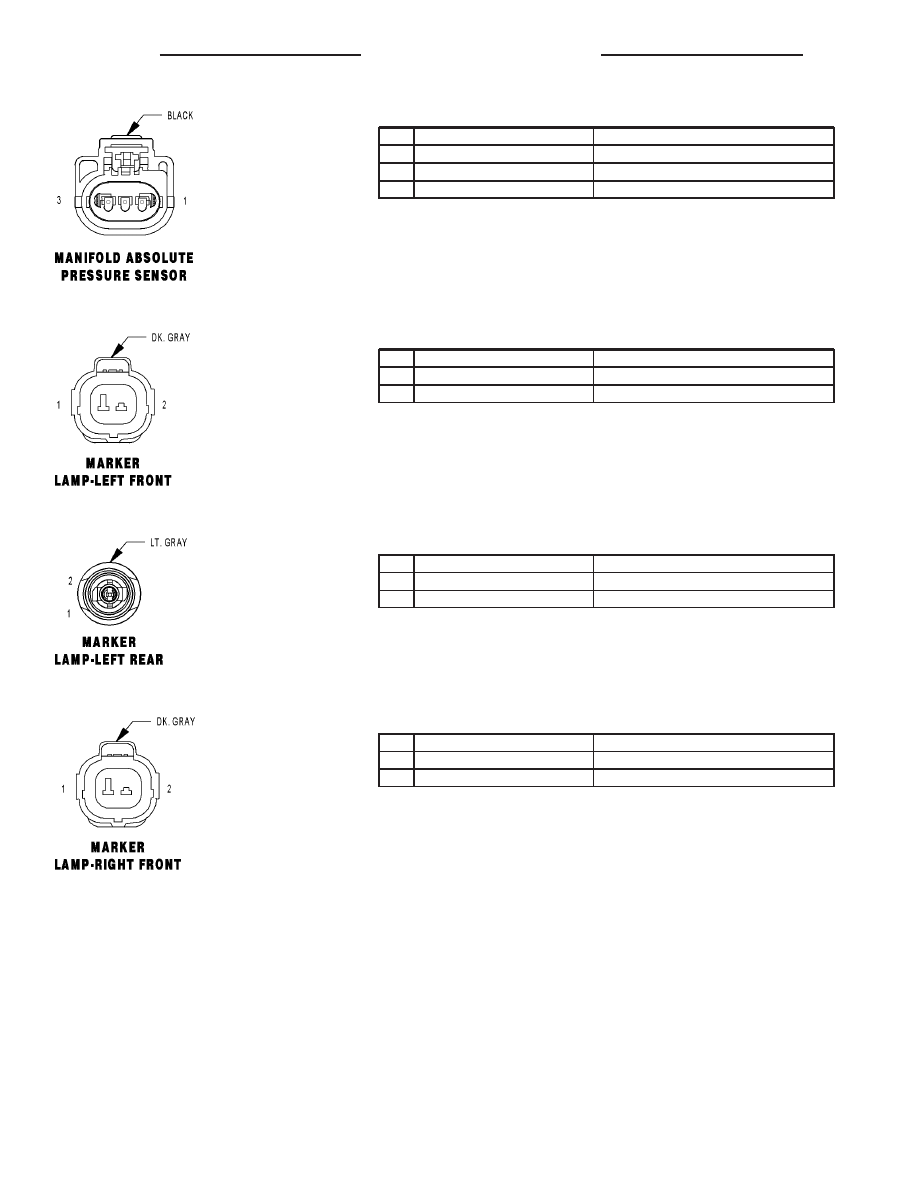

MANIFOLD ABSOLUTE PRESSURE SENSOR - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K1 18VT/BR

MANIFOLD ABSOLUTE PRESSURE SENSOR SIGNAL

2

K900 20DB/DG

SENSOR GROUND

3

F855 20PK/YL

5V SUPPLY

MARKER LAMP-LEFT FRONT - DK. GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

L7 20WT/YL

PARK LAMP SWITCH OUTPUT

2

L61 20LG

LEFT TURN SIGNAL

MARKER LAMP-LEFT REAR - LT. GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

L7 20WT/YL

PARK LAMP SWITCH OUTPUT

2

Z1 20BK

GROUND

MARKER LAMP-RIGHT FRONT - DK. GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

L7 20WT/YL

PARK LAMP SWITCH OUTPUT

2

L60 20TN

RIGHT TURN SIGNAL

8W - 80 - 48

8W-80 CONNECTOR PIN-OUTS

ZB

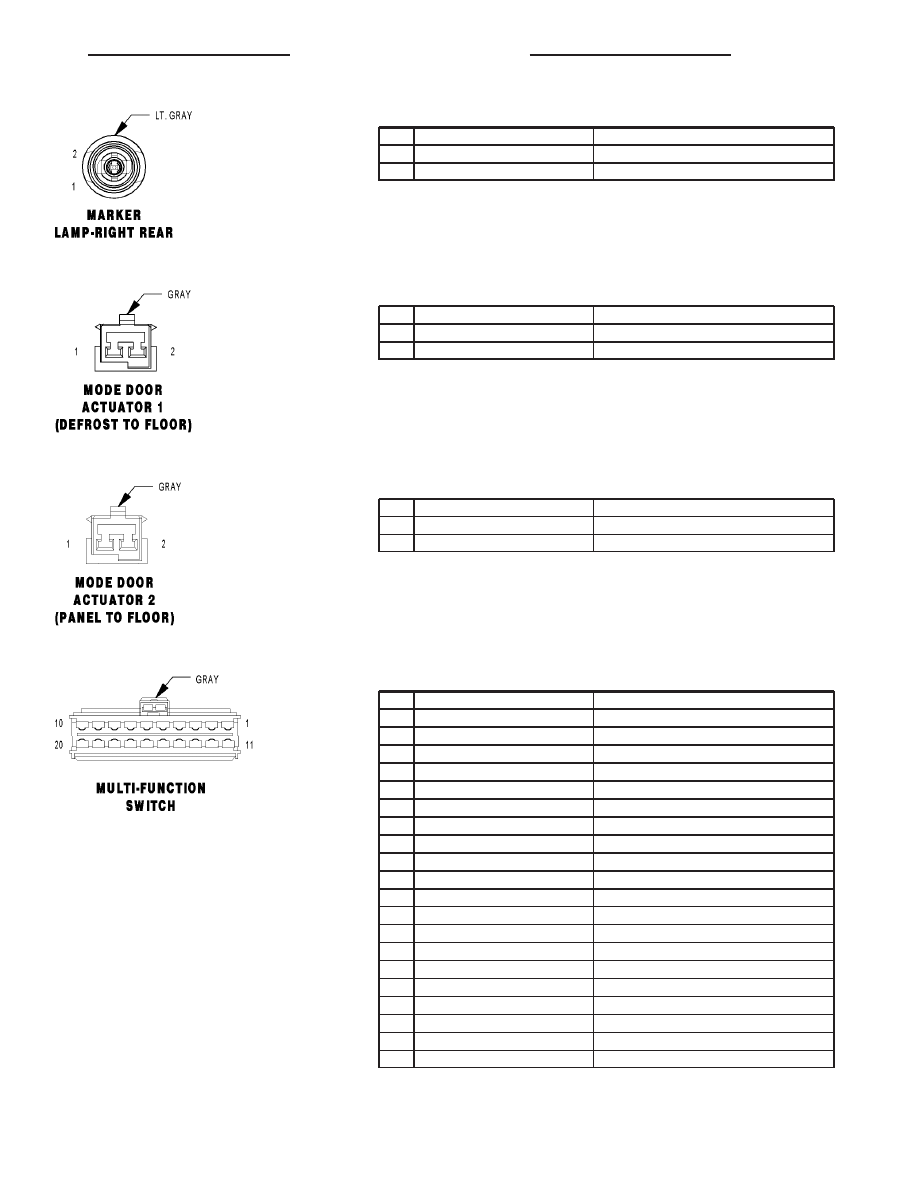

MARKER LAMP-RIGHT REAR - LT. GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

L7 20WT/YL

PARK LAMP SWITCH OUTPUT

2

Z1 20BK

GROUND

MODE DOOR ACTUATOR 1 (DEFROST TO FLOOR) - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

C801 20DB/OR

MODE DOOR 1 DRIVER

2

C34 20DB/RD

COMMON DOOR DRIVER

MODE DOOR ACTUATOR 2 (PANEL TO FLOOR) - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

C35 20LB/OR

MODE DOOR 2 DRIVER

2

C34 20DB/RD

COMMON DOOR DRIVER

MULTI-FUNCTION SWITCH - GRAY 20 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

L61 20LG

LEFT TURN SIGNAL

3

F71 20PK/TN

IGNITION FEED

4

L63 20WT/DG

LEFT REAR TURN SIGNAL DRIVER

5

L62 20WT/RD

RIGHT REAR TURN SIGNAL DRIVER

6

L60 20TN

RIGHT TURN SIGNAL

7

G900 20VT/OR

SENSE RETURN

8

E19 20OR/VT

PANEL LAMPS DIMMER SIGNAL

9

L107 20WT/BK

PARK LAMP SWITCH SENSE

10

-

-

11

A15 20RD/TN

FUSED B(+)

12

J4 18OR (EXPORT)

REAR FOG LAMP SWITCH SENSE

13

G900 20VT/OR

SENSE RETURN

14

L87 20WT/OR

FOG LAMP SWITCH SENSE

15

-

-

16

L307 20WT/BR

LOW BEAM SWITCH SENSE

17

L37 20WT/DB

HIGH BEAM SWITCH SENSE

18

G900 20VT/OR

SENSE RETURN

19

-

-

20

G900 20VT/OR

SENSE RETURN

ZB

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 49
