Dodge Viper SRT-10 (ZB). Manual - part 154

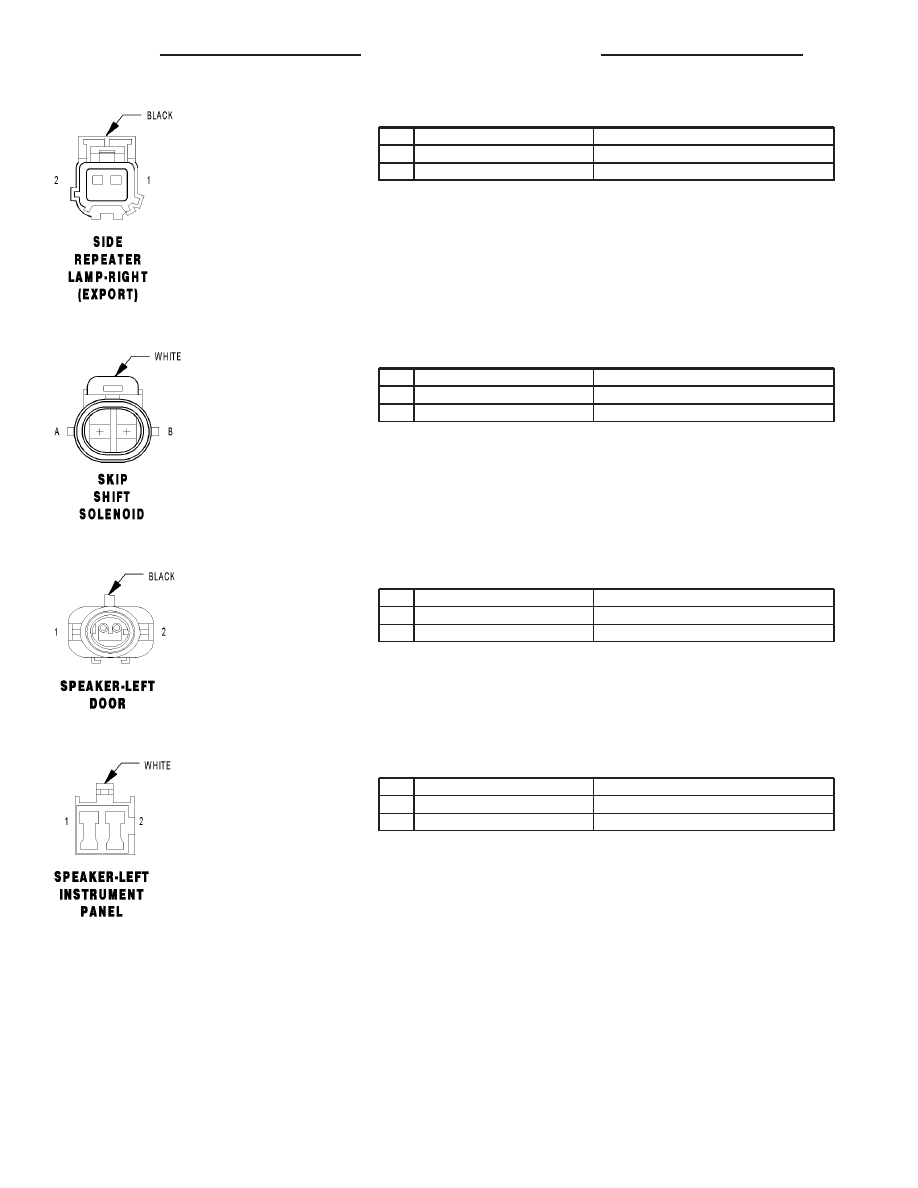

SIDE REPEATER LAMP-RIGHT (EXPORT) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

L60 20TN

RIGHT FRONT TURN SIGNAL CONTROL

2

Z1 18BK

GROUND

SKIP SHIFT SOLENOID - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

A

F242 20PK

FUSED B(+)

B

K33 20DB/LG

SKIP SHIFT SOLENOID CONTROL

SPEAKER-LEFT DOOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

X201 18GY/VT

AMPLIFIED LEFT DOOR SPEAKER (+)

2

X291 18GY/YL

AMPLIFIED LEFT DOOR SPEAKER (-)

SPEAKER-LEFT INSTRUMENT PANEL - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

1

X209 18GY/OR

AMPLIFIED LEFT INSTRUMENT PANEL SPEAKER (+)

2

X299 18GY

AMPLIFIED LEFT INSTRUMENT PANEL SPEAKER (-)

8W - 80 - 62

8W-80 CONNECTOR PIN-OUTS

ZB

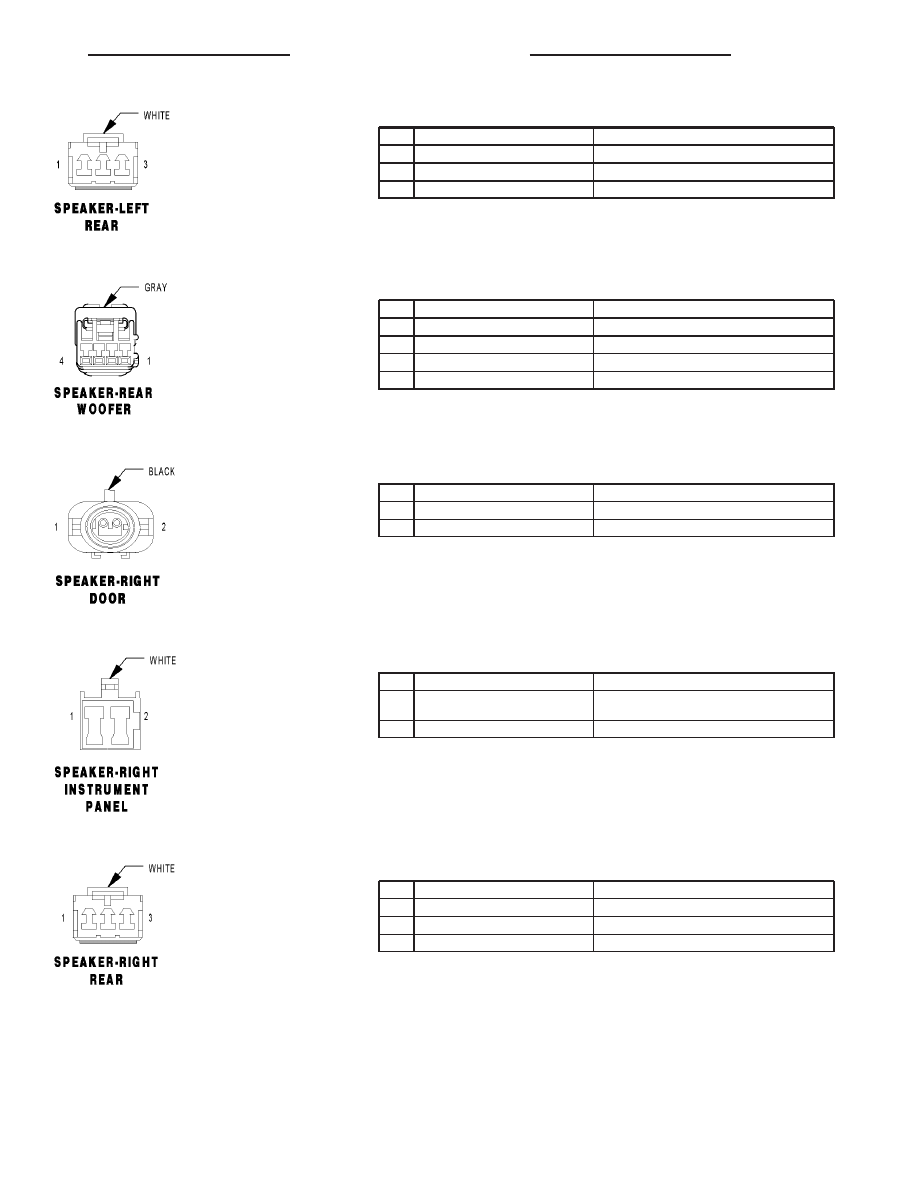

SPEAKER-LEFT REAR - WHITE 3 WAY

CAV

CIRCUIT

FUNCTION

1

X303 18DG/TN

AMPLIFIED LEFT REAR SPEAKER (+)

2

X393 18DG/GY

AMPLIFIED LEFT REAR SPEAKER (-)

3

-

-

SPEAKER-REAR WOOFER - GRAY 4 WAY

CAV

CIRCUIT

FUNCTION

1

X300 18GY/BR

AMPLIFIED LEFT REAR WOOFER (+)

2

X390 18DG/BR

AMPLIFIED LEFT REAR WOOFER (-)

3

X301 18GY/WT

AMPLIFIED RIGHT REAR WOOFER (+)

4

X391 18DG/WT

AMPLIFIED RIGHT REAR WOOFER (-)

SPEAKER-RIGHT DOOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

X202 18DG/VT

AMPLIFIED RIGHT DOOR SPEAKER (+)

2

X292 18DG/YL

AMPLIFIED RIGHT DOOR SPEAKER (-)

SPEAKER-RIGHT INSTRUMENT PANEL - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

1

X208 18GY/DG

AMPLIFIED RIGHT INSTRUMENT PANEL SPEAKER
(+)

2

X298 18GY/LG

AMPLIFIED RIGHT INSTRUMENT PANEL SPEAKER (-)

SPEAKER-RIGHT REAR - WHITE 3 WAY

CAV

CIRCUIT

FUNCTION

1

X304 18DG/OR

AMPLIFIED RIGHT REAR SPEAKER (+)

2

X394 18YL/GY

AMPLIFIED RIGHT REAR SPEAKER (-)

3

-

-

ZB

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 63

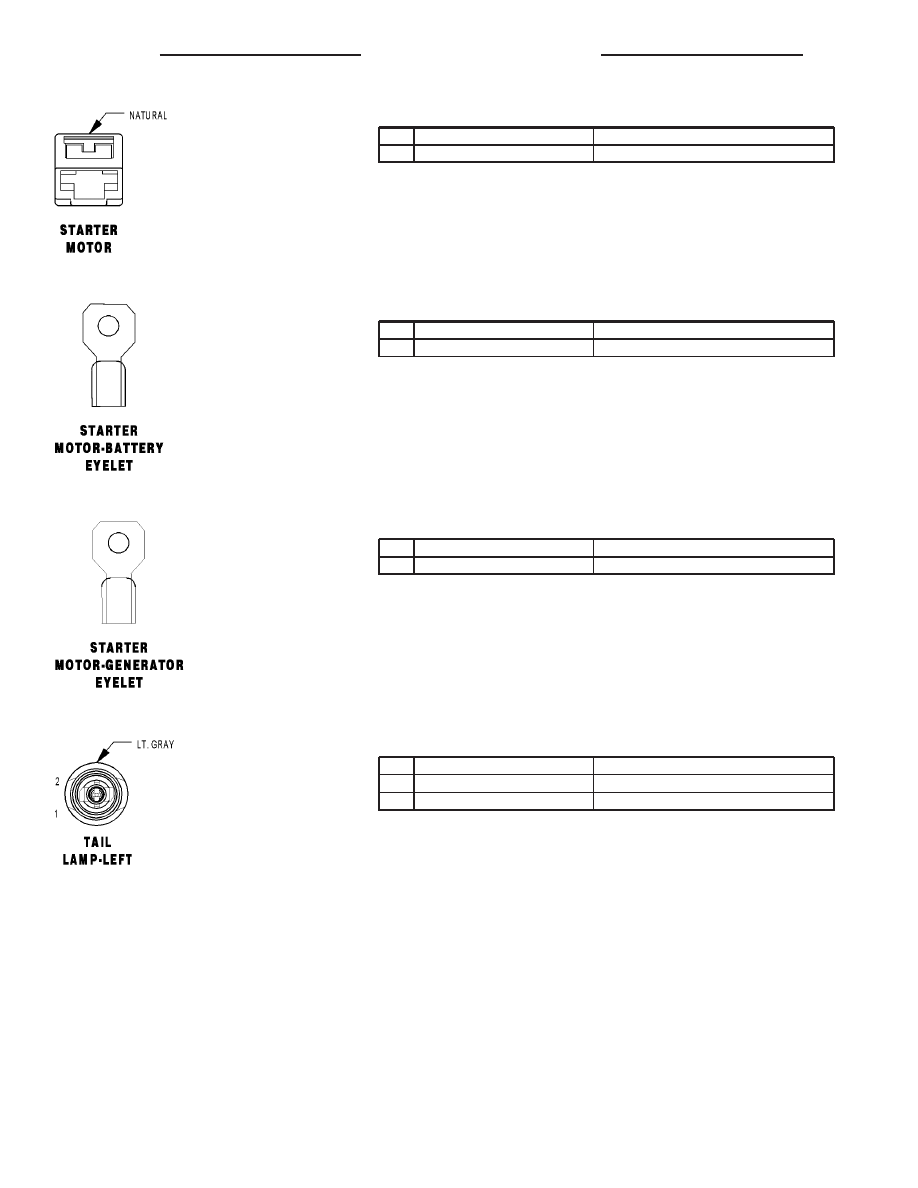

STARTER MOTOR - NATURAL 1 WAY

CAV

CIRCUIT

FUNCTION

1

T40 12YL/TN

STARTER MOTOR RELAY OUTPUT

STARTER MOTOR-BATTERY EYELET - 1 WAY

CAV

CIRCUIT

FUNCTION

1

A0 2RD

B(+)

STARTER MOTOR-GENERATOR EYELET - 1 WAY

CAV

CIRCUIT

FUNCTION

1

A11 4BK/GY

FUSED B(+)

TAIL LAMP-LEFT - LT. GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

L7 20WT/YL

PARK LAMP SWITCH OUTPUT

2

Z1 20BK

GROUND

8W - 80 - 64

8W-80 CONNECTOR PIN-OUTS

ZB

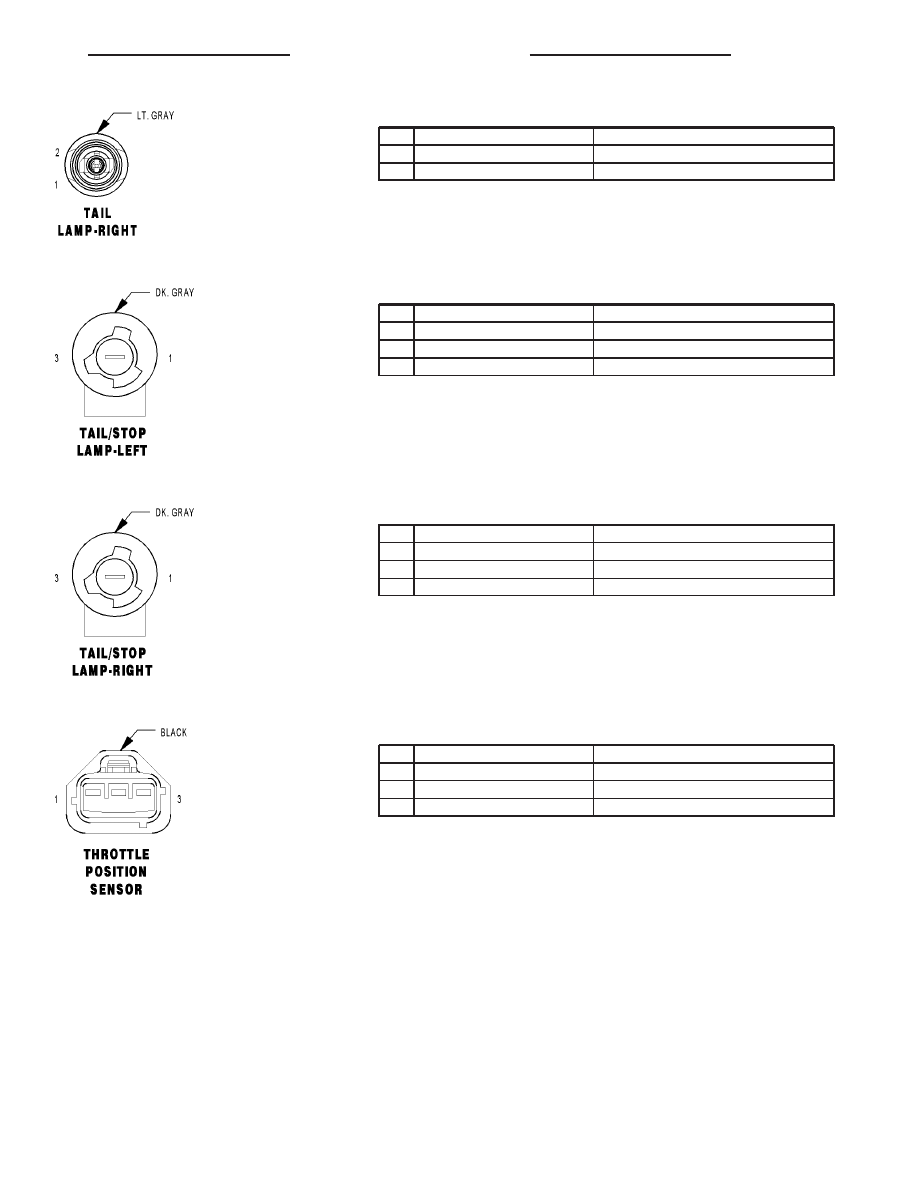

TAIL LAMP-RIGHT - LT. GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

L7 20WT/YL

PARK LAMP SWITCH OUTPUT

2

Z1 20BK

GROUND

TAIL/STOP LAMP-LEFT - DK. GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 18BK

GROUND

2

L7 20WT/YL

PARK LAMP SWITCH OUTPUT

3

L50 20WT/TN

BRAKE LAMP SWITCH OUTPUT

TAIL/STOP LAMP-RIGHT - DK. GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 20BK

GROUND

2

L7 20WT/YL

PARK LAMP SWITCH OUTPUT

3

L50 20WT/TN

BRAKE LAMP SWITCH OUTPUT

THROTTLE POSITION SENSOR - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K900 20DB/DG

SENSOR GROUND

2

K22 18BR/OR

THROTTLE POSITION SENSOR SIGNAL

3

F855 20PK/YL

5V SUPPLY

ZB

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 65
