(2) Install the arm onto the pivot using a rocking

motion while the arm is in an over/centered position.

(3) Install the wiper arm retaining nut. Torque nut

to 19.7 - 21.5 N·m (175 - 190 in. lbs.).

(4) Install the arm nut cap.
(5) Cycle the Place the wiper arm/blades, and ver-

ify that they end up in the PARK position and turn
ignition OFF.

ADJUSTMENTS

ADJUSTMENT

(1) Cycle the wiper motor into the PARK position.
(2) Lift the wiper blade off the windshield and

release it.

(3) The wiper blade heel should be parked within 5

mm of the park line. The park line is mark on the
windshield (Fig. 5).

(4) In the event that the wiper blade tip exces-

sively strikes the cowl screen due to long term nor-
mal wear, reposition the wiper blade heel slightly
above the park line. Make sure that the wipers are
in the PARK position.

WIPER BLADES

DESCRIPTION

The wiper blades are a rubber element with a steel

vertebra that are mounted on the end of the wind-
shield wiper arm and sweep across the front wind-
shield to clear it of water, snow, and debris.

OPERATION

When the wiper blade rubber element is exposed to

the weather for a long period of time, it tends to lose
wiping ability. Periodic cleaning of the wiper blade
element is suggested to remove the accumulation of
salt and road film. The wiper blades, arms, and
windshield should be cleaned with washer fluid, a
sponge or cloth and a mild detergent, or non-abrasive
cleaner. If the blades continue to streak or smear,
they should be replaced. The driver blade element is
550 mm in length and the passenger blade element is
475 mm in length.

REMOVAL

(1) Lift wiper arm to the over center position.
(2) Remove blade assembly from arm by pushing

release tab under arm tip and slide blade away from
arm tip (Fig. 6).

(3) Gently place wiper arm tip on glass surface.

CLEANING

Wiper blades exposed to the weather for a long

period of time tend to lose their wiping effectiveness.
Periodic cleaning of the wiper blade is recommended
to remove the accumulation of salt and road grime.
The wiper blades, arms and windshield should be
cleaned with a sponge or cloth and a mild detergent
or nonabrasive cleaner. If the wiper blades continue
to streak or smear, they should be replaced. The
wiper blade should run smoothly across the wind-
shield in both directions. The wiper blade should
slightly roll over center when the blade reverses
direction. A wiper blade insert that has lost flexibility
or a wiper arm that has lost spring tension, will
cause the blade to skip or chatter across the wind-
shield. If the wiper blades are new and the wiper
arm spring tension is OK and a chattering sound is
emitted from the wiper(s), the wiper blade is not roll-
ing over center. If this condition exists, refer to Elec-
trical, Wipers/Washers, Wiper Blades, Adjustments.

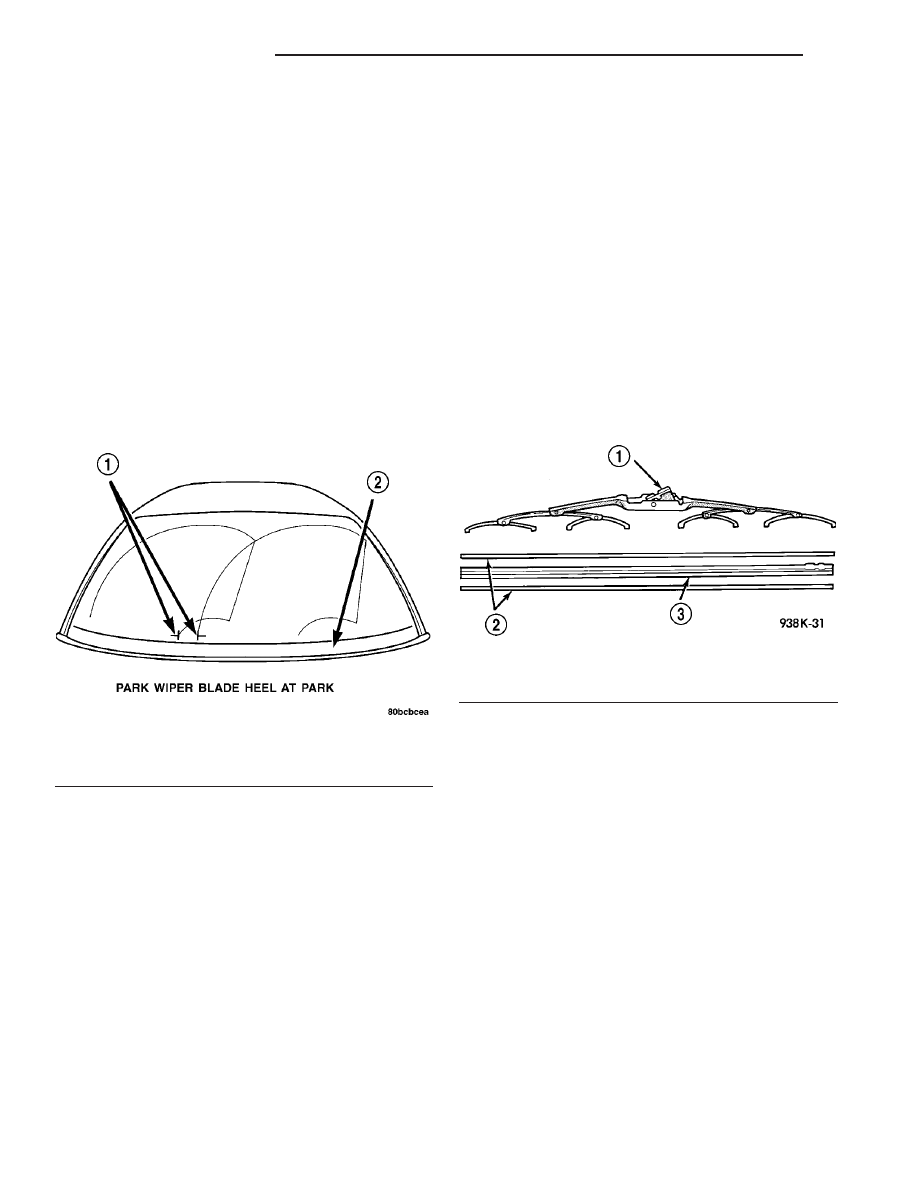

Fig. 5 WIPER BLADE/ARM PARK LINES

1 - PARK LINES
2 - BLACK OUT AREA

Fig. 6 WIPER BLADE AND ELEMENT

1 - ARM RELEASE TAB
2 - VERTABRAE
3 - RUBBER ELEMENT

8R - 6

WIPERS/WASHERS

ZB

WIPER ARMS (Continued)

INSTALLATION

(1) Gently lift wiper arm tip off glass surface and

to the over center position.

(2) Install the blade assembly onto the arm by

sliding blade towards arm tip.

(3) Lower the wiper arm to the glass surface and

check the wiping pattern.

WIPER MODULE

REMOVAL

(1) Disconnect and isolate the battery negative

cable.

(2) Remove wiper arms (Refer to 8 - ELECTRI-

CAL/WIPERS/WASHERS/WIPER

ARMS

-

REMOVAL).

(3) Remove cowl screen panel (Refer to 23 - BODY/

EXTERIOR/COWL GRILLE SCREEN - REMOVAL).

(4) Disconnect electrical harness connector.
(5) Remove mounting fasteners and wiper assem-

bly.

INSTALLATION

(1) Connect wire harness connector.
(2) Position wiper assembly. Install mounting fas-

teners.

(3) Install cowl screen panel (Refer to 23 - BODY/

EXTERIOR/COWL GRILLE SCREEN - INSTALLA-
TION).

(4) Install wiper arms (Refer to 8 - ELECTRICAL/

WIPERS/WASHERS/WIPER

ARMS

-

INSTALLA-

TION).

(5) Connect battery negative cable.

WIPER MOTOR

DIAGNOSIS AND TESTING - WIPER MOTOR

Whenever a wiper motor malfunction occurs, verify

that the wire harness is properly connected, then
start normal diagnosis and repair procedures. Refer
to the WIPER MOTOR DIAGNOSIS table.

WIPER MOTOR DIAGNOSIS

CONDITION

POSSIBLE CAUSES

CORRECTION

WIPER BLADES DO NOT
PARK PROPERLY.

(1) WIPER ARMS IMPROP-
ERLY PARKED.

(1) REMOVE WIPER ARMS AND REPARK.
REFER TO ELECTRICAL, WIPERS/WASHERS,
WIPER ARM, REMOVAL.

(2) WIPER ARMS ARE LOOSE
ON PIVOT SHAFT.

(2) REMOVE WIPER ARM AND REPARK.
REFER TO ELECTRICAL, WIPERS/WASHERS,
WIPER ARM, REMOVAL.

(3) MOTOR CRANK LOOSE
AT OUTPUT SHAFT.

(3) REMOVE WIPER ARM, RUN WIPER
MOTOR TO PARK POSITION AND REMOVE
THE MODULE. WITHOUT ROTATING THE
MOTOR OUTPUT SHAFT, REMOVE THE
CRANK AND CLEAN ANY FOREIGN MATTER
FROM THE MOTOR SHAFT. INSTALL THE
MOTOR CRANK IN ITS ORIGINAL POSITION.

MOTOR STOPS IN ANY
POSITION WHEN THE
SWITCH IS TURNED OFF.

(1) OPEN PARK CIRCUIT.

(1) CHECK PARK SWITCH BY DISCONNECT-
ING THE WIRE CONNECTOR. PLACE A
JUMPER WIRE FROM PIN 2 TO PIN 4.
APPLY BATTERY VOLTAGE TO PIN 3 AND
THEN TO GROUND. REPLACE MOTOR IF IT
DOES NOT PARK.

MOTOR WILL NOT STOP
WHEN THE SWITCH IS
TURNED OFF.

(1) FAULTY SWITCH.

(1) CHECK SWITCH IN LOW, HIGH AND
INTERMITTENT POSITION.

(2) LOCK OF DYNAMIC
BRAKE ON WET GLASS.

(2) ENSURE PARK SWITCH HAS CLEAN
GROUND.

ZB

WIPERS/WASHERS

8R - 7

WIPER BLADES (Continued)

CONDITION

POSSIBLE CAUSES

CORRECTION

WIPER BLADES SLAP
AGAINST COWL SCREEN
OR WINDOW MOLDINGS.

(1) WIPER ARMS ARE
PARKED INCORRECTLY.

(1) PARK WIPER ARMS. REFER TO WIPER
ARM ADJUSTMENT.

BLADES CHATTER.

(1) FOREIGN SUBSTANCE
SUCH AS POLISH ON GLASS
OR BLADES.

(1) CLEAN GLASS AND BLADE ELEMENT
WITH NON-ABRASIVE CLEANER.

(2) ARMS TWISTED, BLADE
AT WRONG ANGLE ON
GLASS.

(2) REPLACE ARM.

(3) BLADE STRUCTURE
BENT.

(3) REPLACE BLADE.

(4) BLADE ELEMENT HAS
PERMANENT SET.

(4) REPLACE BLADE ELEMENT.

WIPER KNOCK AT
REVERSAL.

(1) LINKAGE BUSHINGS
WORN.

(1) REPLACE WORN LINK. REFER TO ELEC-
TRICAL, WIPERS/WASHERS, WIPER LINK-
AGE, REMOVAL.

(2) ARMATURE ENDPLAY IN
MOTOR.

(2) REPLACE WIPER MOTOR. REFER TO
ELECTRICAL, WIPERS/WASHERS, WIPER
MOTOR REMOVAL.

WIPER MOTOR WILL
NOT RUN.

(1) BLOWN FUSE.

(1) REPLACE FUSE, AND RUN SYSTEM.

(2) NEW FUSE BLOWS.

(2) CHECK FOR SHORT IN WIRING OR
SWITCH.

(3) NEW FUSE BLOWS.

(3) REPLACE FUSE, REMOVE MOTOR CON-
NECTOR, TURN SWITCH ON, FUSE DOES
NOT BLOW, REPLACE MOTOR.

(4) NO VOLTAGE AT MOTOR.

(4) CHECK SWITCH AND WIRING HARNESS.
REFER TO WIRING DIAGRAMS.

(5) POOR GROUND.

(5) REPAIR GROUND WIRE CONNECTION AS
NECESSARY.

REMOVAL

(1) Disconnect and isolate the battery negative

cable.

(2) Remove the wiper assembly (Refer to 8 -

ELECTRICAL/WIPERS/WASHERS/WIPER

MOD-

ULE - REMOVAL).

(3) Remove the nut to the bellcrank.
(4) Remove mounting fasteners.

INSTALLATION

(1) Install motor to wiper assembly.
(2) Install the nut to the bellcrank.
(3) Install the wiper assembly (Refer to 8 - ELEC-

TRICAL/WIPERS/WASHERS/WIPER

MODULE

-

INSTALLATION).

(4) Connect the battery negative cable.

8R - 8

WIPERS/WASHERS

ZB

WIPER MOTOR (Continued)

WIPER/WASHER SWITCH

REMOVAL

(1) Remove the Multi-Function Switch from the

vehicle. Refer to Electrical, Lamps/Lighting - Exte-
rior, Multi-Function Switch, Removal.

(2) Remove the two retaining screws to the Wiper/

Washer Switch (Fig. 7).

(3) Separate the two switches.

INSTALLATION

(1) Attach the two switches.
(2) Install the two retaining screws to the Wiper/

Washer Switch.

(3) Install the Multi-Function Switch from the

vehicle. Refer to Electrical, Lamps/Lighting - Exte-
rior, Multi-Function Switch, Installation.

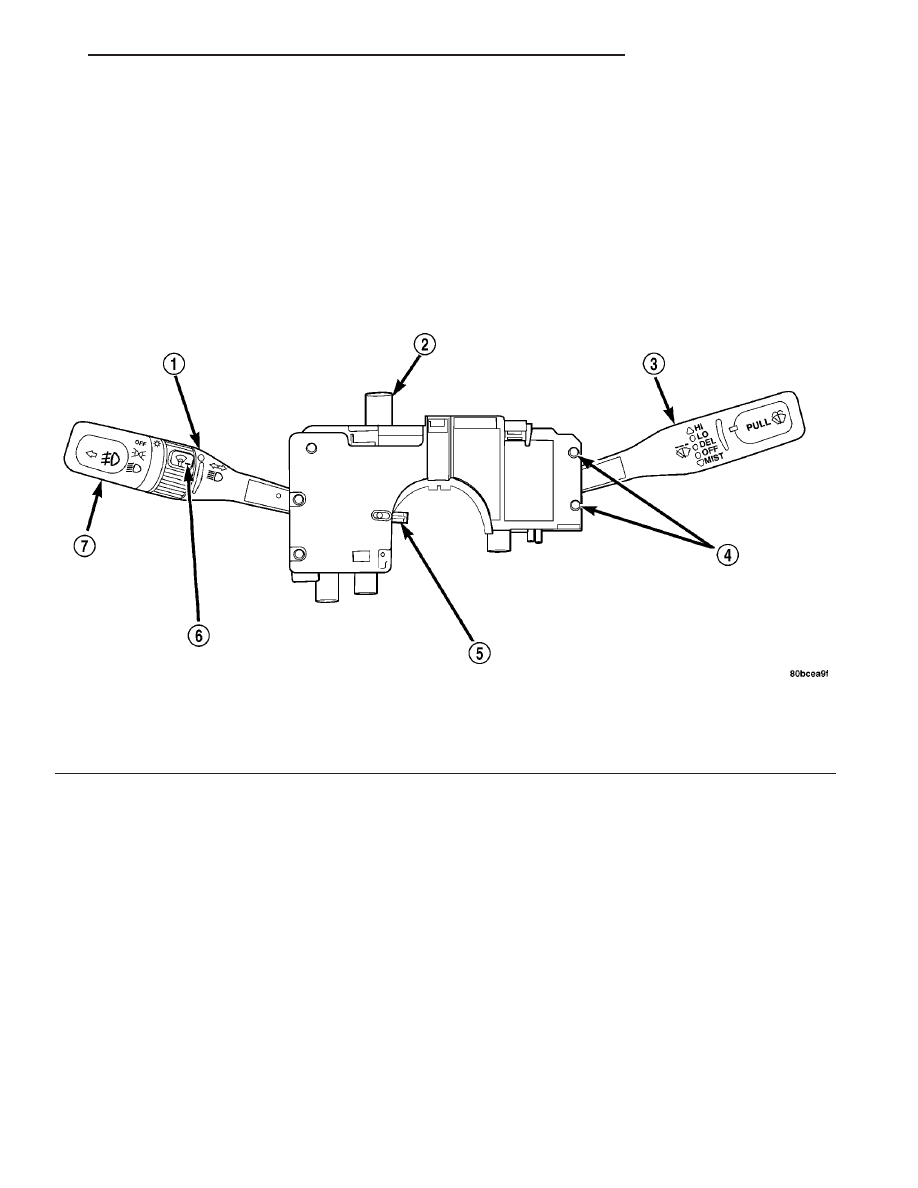

Fig. 7 MULTI-FUNCTION SWITCH

1 - TURN SIGNAL CONTROL STALK

5 - CANCELLING CAM

2 - HAZARD WARNING SWITCH

6 - PANEL DIMMER/INTERIOR LIGHT SWITCH

3 - WINDSHIELD WIPER/WASHER CONTROL

7 - EXTERIOR LIGHTING CONTROL/FOG LAMP

4 - WINDSHIELD WIPER/WASHER SWITCH RETAINING SCREWS
