The electric pump assembly is mounted directly to

the reservoir. A permanently lubricated motor is cou-
pled to an impeller type pump. The pump and reser-
voir are serviced as separate assemblies.

OPERATION

WIPER SYSTEM

Move the control lever up to select the desired

wiper speed. Move the lever upward to the second
detent for LOW speed wiper operation, or to the
third detent for HIGH speed operation.

Use the intermittent wiper when weather condi-

tions make a single wiping cycle, with a variable
pause between cycles, desirable. Move the lever to
the DEL position, then select the delay interval by
turning the end of the lever. The delay can be regu-
lated from a maximum of approximately 18 ± 0.5 sec-
onds between cycles, to 1 ± 0.5 second.

The windshield wipers will only operate with the

ignition switch in the ACCESSORY or IGNITION
RUN position. The wiper circuit is protected against
over loads by a fuse in the fuse block and a thermal
breaker within the wiper motor. This protects the cir-
cuitry of the wiper system and the vehicle. The wiper
motor has permanent magnet fields.

Pulse wipe is accomplished by holding stalk lever

in the WASH position momentarily. The wiper blades
then sweep once or twice after the WASH at low
speed and then return to the previous wiper switch
mode.

The wiper system completes the wipe cycle when

the switch is turned OFF. The blades park in the
lowest portion of the wipe pattern.

Push down on the wiper lever to the mist position

to activate a single wipe to clear off road mist or
spray from a passing vehicle. As long as the lever is
held down, the wipers will continue to operate on low
speed.

WASHER SYSTEM

To use the washer, pull the stalk lever toward you

and hold while spray is desired. If the stalk lever is
pulled while in the delay range, the wiper will oper-
ate for two wipe cycles (±1) after the stalk lever is
released, and then resume the intermittent interval
previously selected.

The wash function can be accessed in the OFF

position of the wiper control switch. Pulling the
washer stalk lever rearward when the switch is in
the OFF position will operate the wipers and washer
motor pump continuously until the stalk lever is
released. Releasing the stalk lever will stop the
washer pump but the wipers will complete the cur-
rent wipe cycle followed by an average of two more
wipe cycles (±1) before the wipers park and the mod-
ule turns off.

Fluid, gravity fed from the reservoir, is forced by

the pump through rubber hoses to the hood mounted
nozzles which direct the fluid streams to the wind-
shield.

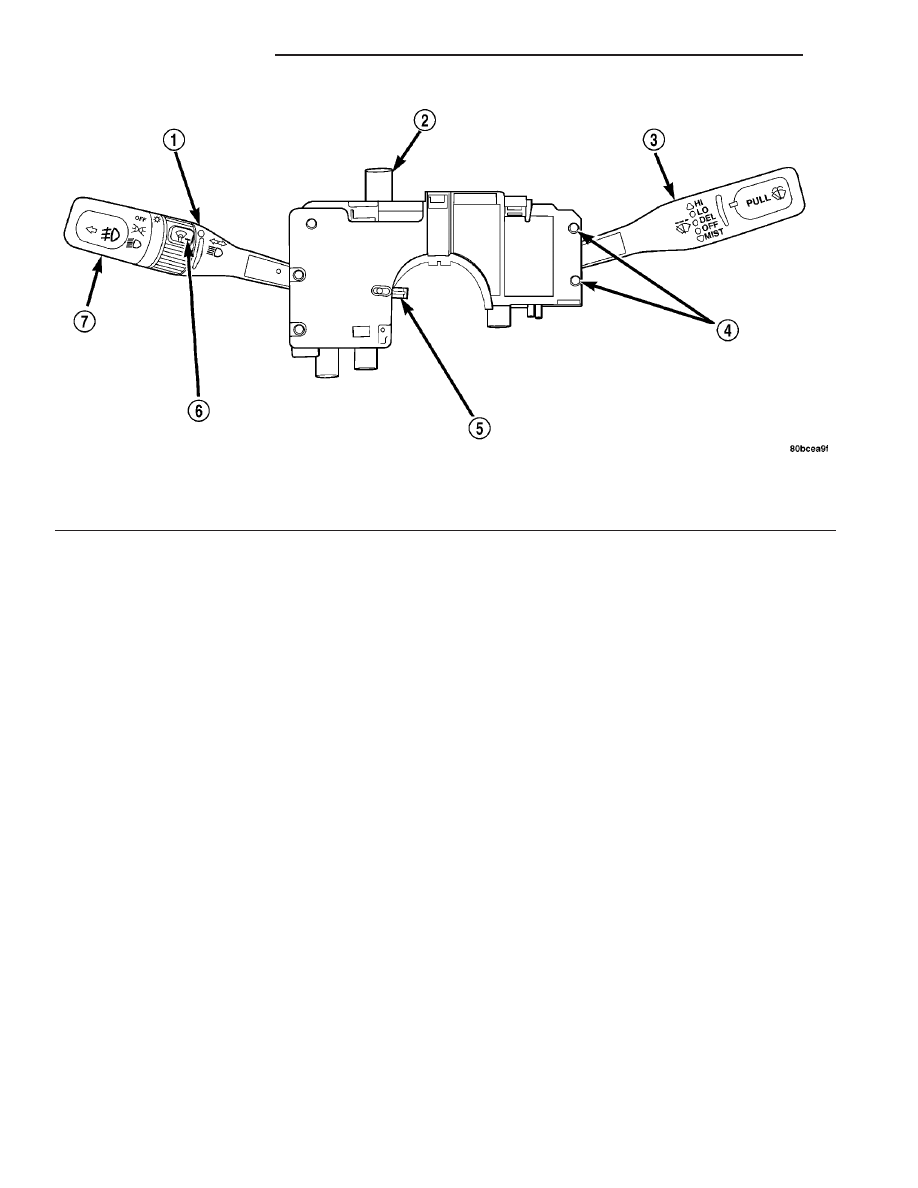

Fig. 1 WINDSHIELD WIPER/WASHER SWITCH LOCATION

1 - TURN SIGNAL CONTROL STALK

5 - CANCELLING CAM

2 - HAZARD WARNING SWITCH

6 - PANEL DIMMER/INTERIOR LIGHT SWITCH

3 - WINDSHIELD WIPER/WASHER CONTROL

7 - EXTERIOR LIGHTING CONTROL/FOG LAMP

4 - WINDSHIELD WIPER/WASHER SWITCH RETAINING SCREWS

8R - 2

WIPERS/WASHERS

ZB

WIPERS/WASHERS (Continued)

DIAGNOSIS AND TESTING - WIPERS/
WASHERS

The following is a list of general wiper motor sys-

tem problems, the tests that are to be performed to
locate the faulty part, and the corrective action to be
taken.

Whatever the problem, disconnect motor wire har-

ness and clean the terminals, then connect motor
wire harness and test.

Refer to Wiring Diagrams for circuit information

and connector call-outs.

MOTOR WILL NOT OPERATE ALL SWITCH
POSITIONS

(1) Check

fuse

in

Power

Distribution

Center

(PDC).

(a) If fuse is OK, go to Step 2.
(b) If fuse is defective, replace and check motor

operation in all switch positions.

(c) If motor is still inoperative and the fuse does

not blow, go to Step 2.

(d) If replacement fuse blows, go to Step 6.

(2) Disconnect motor harness connector.
(3) Check motor low speed. Using two jumper

wires, connect one jumper wire between the battery
positive terminal and terminal 4 of the motor connec-
tor. Connect the other jumper wire to the battery
negative terminal and terminal 1 of the motor (Fig.
2). Check motor high speed, connect the positive
jumper wire to terminal 5 of the motor connector.
Connect the negative jumper wire to terminal 1 of
the motor.

(a) If motor does not run in high or low speed go

to Step 4.

(b) If motor does run, go to Step 5.

(4) Using an ohmmeter, check for good ground at

terminal 1 of the motor. If OK, replace motor. If not
repair the ground circuit as necessary.

(5) Check terminal 2 of wiper switch connector for

continuity to ground. If OK, go to Step 6. If not OK,
repair the ground circuit as necessary.

(6) Using a voltmeter, with wiper switch con-

nected, connect negative lead to terminal 1 of the
motor. Connect the positive lead to terminal 4 of the
wiper switch connector (Fig. 3).

(a) If no voltage, repair wiring as necessary. If

OK, go to Step b.

(b) Check wiper switch low speed. Connect volt-

meter positive lead to terminal 6 of the wiper
switch connector. Move wiper stalk to LOW posi-
tion. If no voltage, replace switch.

(c) Check wiper switch high speed, connect volt-

meter positive lead to terminal 5 of the wiper
switch connector. Move wiper stalk to HIGH posi-
tion. If no voltage, replace switch.
(7) Disconnect motor connector and replace fuse 1

in fuse block.

(a) If fuse does not blow, replace motor.
(b) If fuse blows, disconnect wiper switch and

replace fuse.

(c) If fuse does not blow, replace switch.
(d) If fuse blows, repair wiring as necessary.

MOTOR OPERATES SLOWLY AT ALL SPEEDS

(1) Remove wiper arms and cowl screen. Discon-

nect motor linkage from motor. Connect an ammeter
between battery positive terminal and terminal 4 of
the motor connector. Turn wiper motor on and check
ampere reading.
If motor runs and ammeter reading is more than 6
amps, go to Step 2. If less than 6 amps, go to Step 3.

(2) Using an ohmmeter, check the high and low

circuits for a short to ground. Refer to Wiring Dia-
grams.

(3) Check to see if wiper linkage or pivots are

binding or caught.

WIPERS RUN AT HIGH SPEED WITH SWITCH IN
LOW SPEED POSITION OR WIPERS RUN AT LOW
SPEED WITH SWITCH IN HIGH SPEED POSITION.

(1) Check for crossed wires in the motor pigtail

wire connector. Refer to Wiring Diagrams.

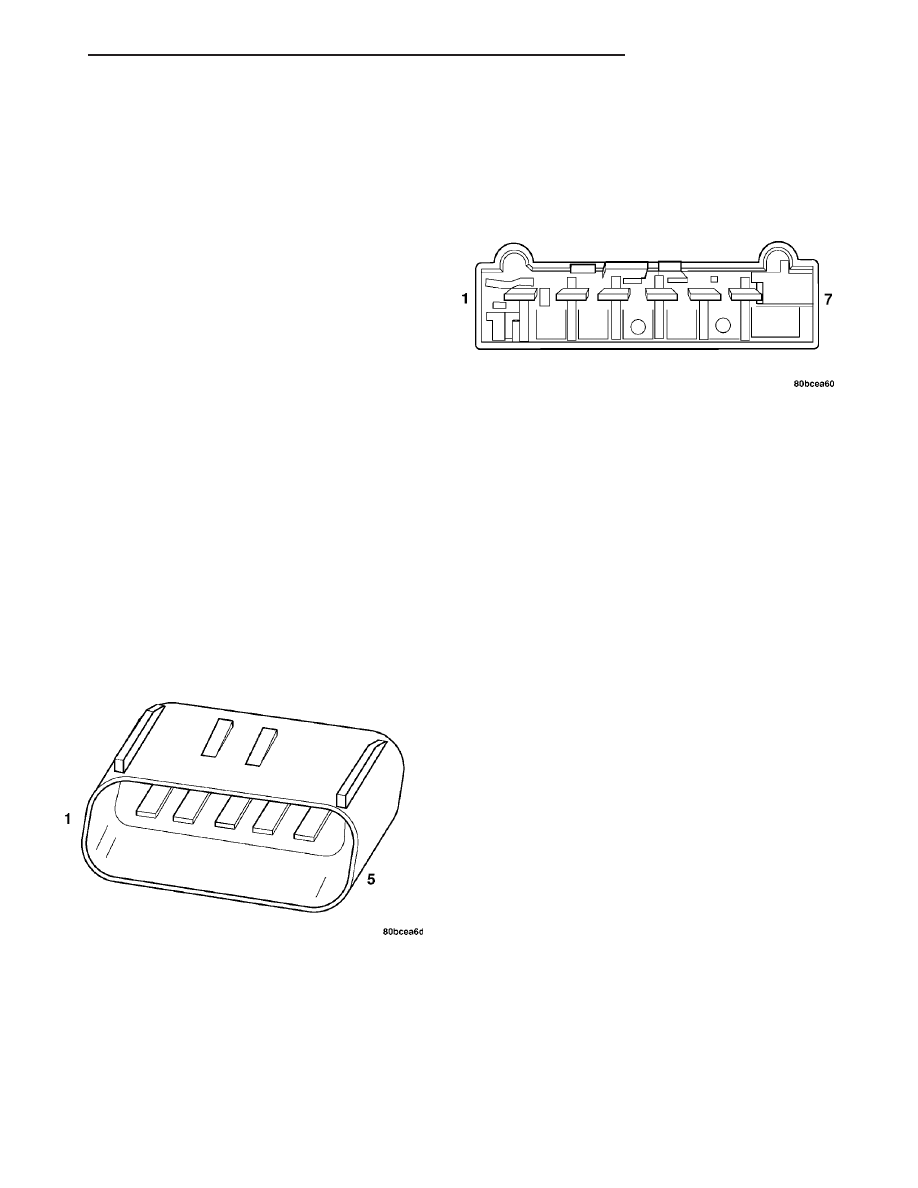

Fig. 2 WINDSHIELD WIPER MOTOR CONNECTOR

Fig. 3 WIPER/WASHER SWITCH CONNECTOR

ZB

WIPERS/WASHERS

8R - 3

WIPERS/WASHERS (Continued)

(2) Check for crossed wires in harness connector

from wiper switch to motor.

(3) If OK, replace wiper switch.

WIPERS WILL OPERATE CONTINUOUSLY WITH
THE SWITCH IN THE INTERMITTENT POSITION -
WHEN WIPER SWITCH IS TURNED OFF, WIPERS
STOP WHEREVER THEY ARE WITHOUT
RETURNING TO PARK POSITION.

(1) Check at terminal 1 of the motor for a good

ground.

(2) Turn ignition switch OFF. Disconnect the wiper

switch harness connector. Using an ohmmeter with
the motor in the park position, check for continuity
between terminal 2 of the wiper switch harness con-
nector (Fig. 4) and terminal 1 of the motor. If conti-
nuity, replace wiper switch. If no continuity, repair
wiring as necessary.

WIPERS DO NOT OPERATE WHEN WASHER
MOTOR IS ENGAGED (PULSE WIPE) OR WIPERS
DO OPERATE IN INTERMITTENT POSITION.

Check for a good ground at terminal 1 of the motor

and at wiper switch terminal 2. If OK, replace wiper
switch. If not OK, repair wiring as necessary.

WASHER SYSTEM DIAGNOSIS

Whenever a windshield washer malfunction occurs,

first verify that the washer pump wire harness is
properly connected to all connectors before starting
normal diagnosis and repair procedures. Refer to the
WASHER SYSTEM DIAGNOSIS table.

WASHER SYSTEM DIAGNOSIS

CONDITION

POSSIBLE CAUSE

CORRECTION

PUMP RUNS NO FLUID
FLOWING.

1. NO FLUID IN THE
RESERVOIR.

1. FILL RESERVOIR.

2. NOZZLE PLUGGED
OR FROZEN.

2. THAW AND CHECK FLOW IF BLOCKED

3. BROKEN, LOOSE OR
PINCHED HOSE.

3. CHECK FLOW THROUGH HOSE CONNECTIONS.

4. FAULTY PUMP.

4. APPLY BATTERY VOLTAGE TO MOTOR TERMI-
NALS, REPLACE IF PUMP DOES NOT RUN.

SYSTEM OPERATES
INTERMITTENTLY.

1. LOOSE WIRE CON-
NECTION.

1. CHECK WIRE CONNECTIONS.

2. FAULTY SWITCH.

2. DISCONNECT WIRE HARNESS USE VOLTMETER
TO CHECK SWITCH.

SYSTEM OUTPUT IS
LOW.

1. PINCHED HOSE.

1. CHECK FLOW THROUGH HOSE CONNECTION.

2. HOSE BLOCKED.

2. DISCONNECT HOSE AT NOZZLE AND Y CON-
NECTOR CHECK FOR FLOW. REPLACE AS NEC-
ESSARY.

Fig. 4 WINDSHIELD WIPER SWITCH HARNESS

CONNECTOR

8R - 4

WIPERS/WASHERS

ZB

WIPERS/WASHERS (Continued)

WASHER HOSES / TUBES

REMOVAL

(1) Disconnect and isolate the battery negative

cable.

(2) Remove washer reservoir (Refer to 8 - ELEC-

TRICAL/WIPERS/WASHERS/WASHER RESERVOIR
- REMOVAL).

(3) Remove front wheelhouse splash shield (Refer

to

23

-

BODY/EXTERIOR/LF

WHEELHOUSE

SPLASH SHIELD - REMOVAL).

(4) Remove HVAC air plenum.
(5) Remove washer hose.

INSTALLATION

(1) Place washer hose into position.
(2) Install HVAC air plenum.
(3) Install left splash shield (Refer to 23 - BODY/

EXTERIOR/LF WHEELHOUSE SPLASH SHIELD -
INSTALLATION).

(4) Install washer reservoir (Refer to 8 - ELEC-

TRICAL/WIPERS/WASHERS/WASHER RESERVOIR
- INSTALLATION).

(5) Connect battery negative cable.

WASHER NOZZLE

REMOVAL

(1) Disconnect and isolate the battery negative

cable.

(2) Remove the cowl grille screen (Refer to 23 -

BODY/EXTERIOR/COWL

GRILLE

SCREEN

-

REMOVAL).

(3) Press retaining tabs and remove washer nozzle.

INSTALLATION

(1) Install nozzle to cowl grille screen.
(2) Install cowl grille screen (Refer to 23 - BODY/

EXTERIOR/COWL GRILLE SCREEN - INSTALLA-
TION).

(3) Connect battery negative cable.

WASHER PUMP MOTOR

REMOVAL

(1) Disconnect and isolate the battery negative

cable.

(2) Remove the washer reservoir (Refer to 8 -

ELECTRICAL/WIPERS/WASHERS/WASHER

RES-

ERVOIR - REMOVAL).

(3) Disconnect wire harness connector and washer

hose.

(4) Remove washer pump.

INSTALLATION

(1) Install pump to reservoir.
(2) Connect wire harness connector and washer

hose.

(3) Install washer reservoir (Refer to 8 - ELEC-

TRICAL/WIPERS/WASHERS/WASHER RESERVOIR
- INSTALLATION).

(4) Connect battery negative cable.

WASHER RESERVOIR

REMOVAL

(1) Disconnect and isolate the battery negative

cable.

(2) Raise vehicle.
(3) Remove right front tire.
(4) Remove right wheelhouse splash shield (Refer

to

23

-

BODY/EXTERIOR/LF

WHEELHOUSE

SPLASH SHIELD - REMOVAL).

(5) Remove mounting fasteners.
(6) Disconnect wire harness connector and washer

hose.

INSTALLATION

(1) Connect wire harness connector and washer

hose.

(2) Install mounting fasteners.
(3) Install right wheelhouse splash shield (Refer to

23 - BODY/EXTERIOR/LF WHEELHOUSE SPLASH
SHIELD - INSTALLATION).

(4) Install right front tire.
(5) Lower vehicle.
(6) Connect battery negative cable.

WIPER ARMS

REMOVAL

(1) Place the wiper arm/blades in the PARK posi-

tion and turn ignition OFF.

(2) Using a trim stick (special tool #C-4755) or

equivalent, gently pry up on arm cap and remove.

(3) Remove the wiper arm retaining nut.
(4) Remove the arm from the pivot using a rocking

motion while the arm is in an over/centered position.

(5) Clean metal splinters OFF the pivot shafts.

INSTALLATION

Ensure the wiper module is in the PARK position

(cycle motor if necessary). Position wiper arms so
that the heel of the blade(s) is on the park line on
the windshield. Refer to Electrical, Wipers/Washers,
Wiper Arms, Adjustments. for wiper arm adjustment.

(1) Clean metal splinters OFF the pivot shafts.

ZB

WIPERS/WASHERS

8R - 5
