MULTI-FUNCTION SWITCH CONTINUITY TEST

SWITCH POSITION

MODE

CONTINUITY BETWEEN

TURN SIGNAL IN NEUTRAL
HAZARD WARNING SWITCH OFF

HAZARD OFF

B-1 AND B-4

B-1 AND B-5

B-18 AND B-19

B-4 AND B-5

TURN SIGNAL ON
HAZARD WARNING SWITCH OFF

LEFT TURN

A-2 AND B-2

A-2 AND B-4

B-1 AND B-5

B-2 AND B-4

RIGHT TURN

A-2 AND B-5

B-1 AND B-4

B-5 AND B-6

TURN SIGNAL IN NEUTRAL
HAZARD WARNING SWITCH ON

HAZARD ON

A-2 AND B-2

A-2 AND B-4

A-2 AND B-5

A-2 AND B-6

A-3 AND A-5

A-3 AND B-7

B-2 AND B-4

B-2 AND B-5

B-2 AND B-6

B-4 AND B-5

B-4 AND B-6

B-5 AND B-6

PARK LAMP

PARK

B-9 AND B-20

HEADLAMP BEAM

LOW

B-16 AND B-18

B-16 AND B-19

B-9 AND B-20

B-1 AND B-4

HIGH

B-17 AND B-18

B-17 AND B-19

B-9 AND B-20

B-1 AND B-4

OPTICAL HORN

ON

B-17 AND B-18

B-17 AND B-19

FRONT FOG

ON

B-13 AND B-14

B-9 AND B-20

B-16 AND B-18

B-16 AND B-19

8L - 20

LAMPS

ZB

MULTI-FUNCTION SWITCH (Continued)

MULTI-FUNCTION SWITCH DIMMER CONTROL RESISTANCE

SWITCH POSITION

RESISTANCE VALUE BETWEEN PINS 7 AND 8

DOME ON

150 OHMS

PARADE MODE

411 OHMS

DIM 6 (BRIGHTEST INTENSITY)

768 OHMS

DIM 5

1221 OHMS

DIM 4

1825 OHMS

DIM 3

2593 OHMS

DIM 2

3793 OHMS

DIM 1 (DIMMEST INTENSITY)

5653 OHMS

DEFEAT

8813 OHMS

REMOVAL

(1) Open deck lid.
(2) Remove four bolts to battery compartment

cover and remove cover.

(3) Disconnect and isolate the battery negative

cable.

(4) Remove both upper and lower steering column

shrouds.

(5) Disconnect both posi-lock harness connectors at

the rear of the multi-function switch (Fig. 19) and
(Fig. 20).

(6) Remove multi-function switch mounting screws

(Fig. 19) and (Fig. 20).

(7) The windshield wiper/washer switch must be

transferred to the new multi-function switch. (Refer
to 8 - ELECTRICAL/WIPERS/WASHERS/WIPER/
WASHER SWITCH - REMOVAL).

INSTALLATION

(1) The windshield wiper/washer switch must be

transferred to the new multi-function switch. (Refer
to 8 - ELECTRICAL/WIPERS/WASHERS/WIPER/
WASHER SWITCH - INSTALLATION).

(2) Install the multi-function switch mounting

screws. Tighten multi-function switch to column
retaining screws to 3 N·m (27 in. lbs.) torque.

(3) Connect both posi-lock harness connectors at

the rear of the multi-function switch.

(4) Instal both upper and lower steering column

shrouds.

(5) Connect the battery negative cable.
(6) Place battery access cover into place and install

four bolts.

(7) Close deck lid.
(8) Verify vehicle and system operation.

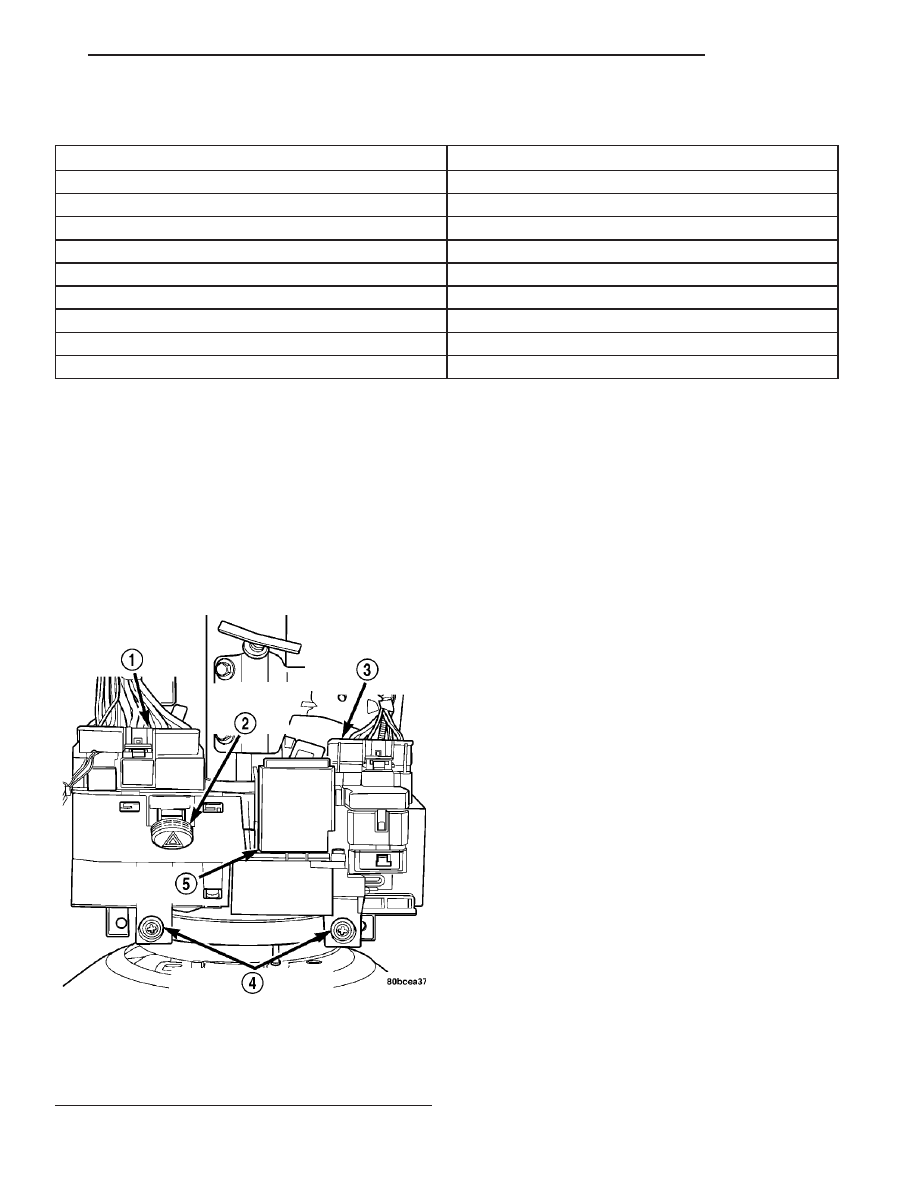

Fig. 19 MULTI-FUNCTION SWITCH MOUNTING

1 - MULTI-FUNCTION SWITCH CONNECTOR
2 - HAZARD/WARNING SWITCH
3 - WINDSHIELD WIPER/WASHER SWITCH CONNECTOR
4 - MOUNTING SCREWS
5 - COMBINATION FLASHER

ZB

LAMPS

8L - 21

MULTI-FUNCTION SWITCH (Continued)

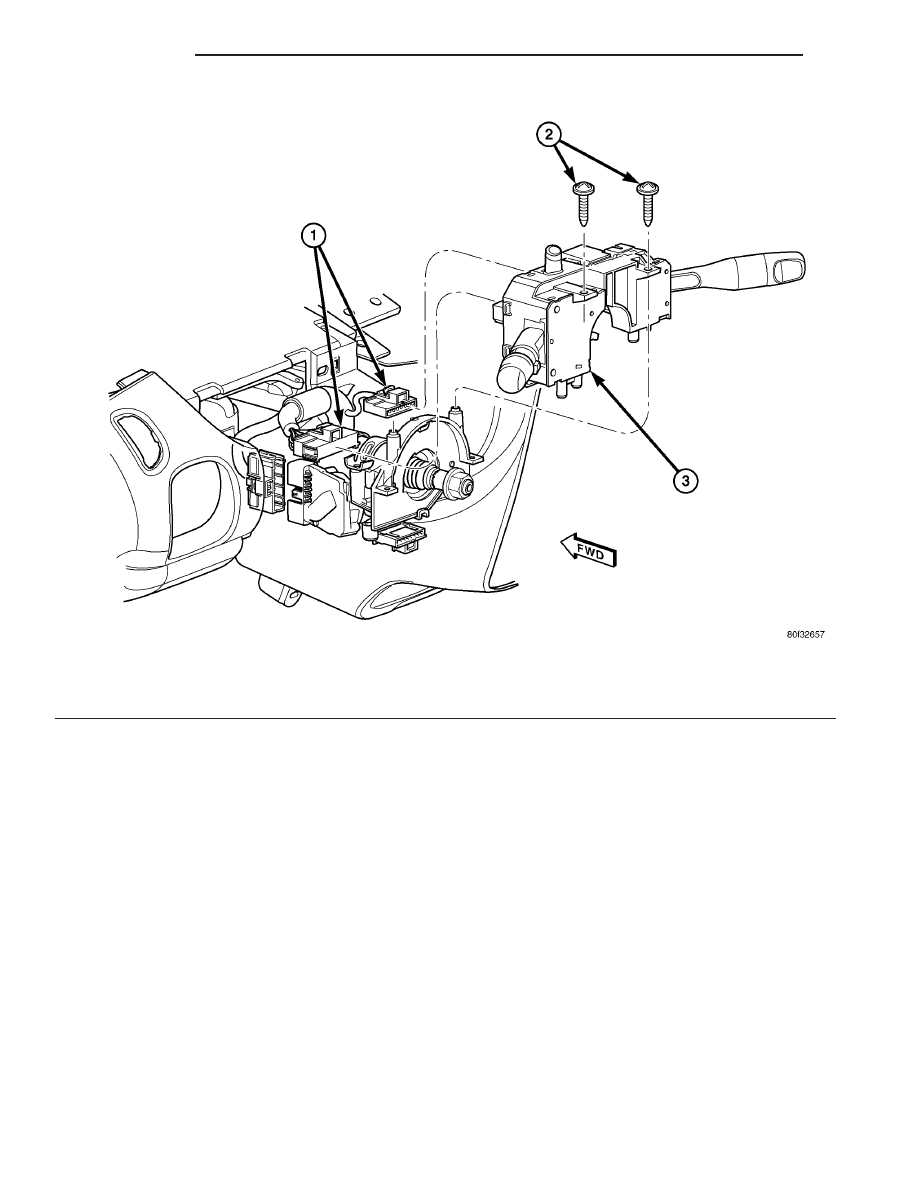

Fig. 20 MULTI-FUNCTION SWITCH - REMOVE/INSTALL

1 - MULTI-FUNCTION SWITCH CONNECTORS

3 - MULTI-FUNCTION SWITCH

2 - RETAINING SCREWS

8L - 22

LAMPS

ZB

MULTI-FUNCTION SWITCH (Continued)

MULTI-FUNCTION SWITCH -
EXPORT

DESCRIPTION

The multi-function switch is secured to the upper

steering column housing at the top of the steering
column, just behind the steering wheel (Fig. 21). The
visible parts of the multi-function switch are the turn
signal control stalk w/exterior lighting controls that
extends through a dedicated opening in the left side
of the upper steering column shrouds, the windshield
wiper/washer stalk that extends through a dedicated
opening in the right side of the upper steering col-
umn shrouds, and the hazard warning switch push
button that protrudes through an opening in the
upper steering column shroud on the top of the steer-
ing column. The remainder of the switch, its mount-
ing provisions, and its electrical connections are all
concealed beneath the steering column shrouds. The
multi-function switch control stalk has both nomen-
clature and International Control and Display Sym-
bol graphics applied to it, which identify its many
functions. An International Control and Display Sym-
bol icon for “Hazard Warning” is applied to the top of
the hazard warning switch push button.

The switch housing and its controls are constructed

of molded black plastic. A connector receptacle with
up to twenty terminals is located on the back of the

switch housing and connects the switch to the vehicle
electrical system through a take out and connector of
the instrument panel wire harness.

The multi-function switch supports the following

functions and features:

• Continuous Wipe Modes - The control knob of

the multi-function switch provides two continuous
wipe switch positions, low speed or high speed.

• Intermittent Wipe Mode - The control knob of

the multi-function switch provides an intermittent
wipe mode with multiple delay interval positions.

• Washer Mode - The control stalk of the multi-

function switch provides washer system operation
when the button is pulled towards the driver.

• Wiper Mist Mode - Mist will cycle wipers when

stalk is pulled down.

• Hazard Warning Control - The internal cir-

cuitry and hardware of the multi-function switch pro-
vide detent switching for activation and deactivation
of the hazard warning system.

• Exterior Lighting Control - The internal cir-

cuitry and hardware of the multi-function switch pro-
vides an input to the BCM and the BCM controls for
activation and deactivation of exterior lighting.

• Headlamp Beam Selection - The internal cir-

cuitry and hardware of the multi-function switch pro-
vides an input to the BCM and the BCM controls
detent switching for selection of the headlamp high
or low beams.

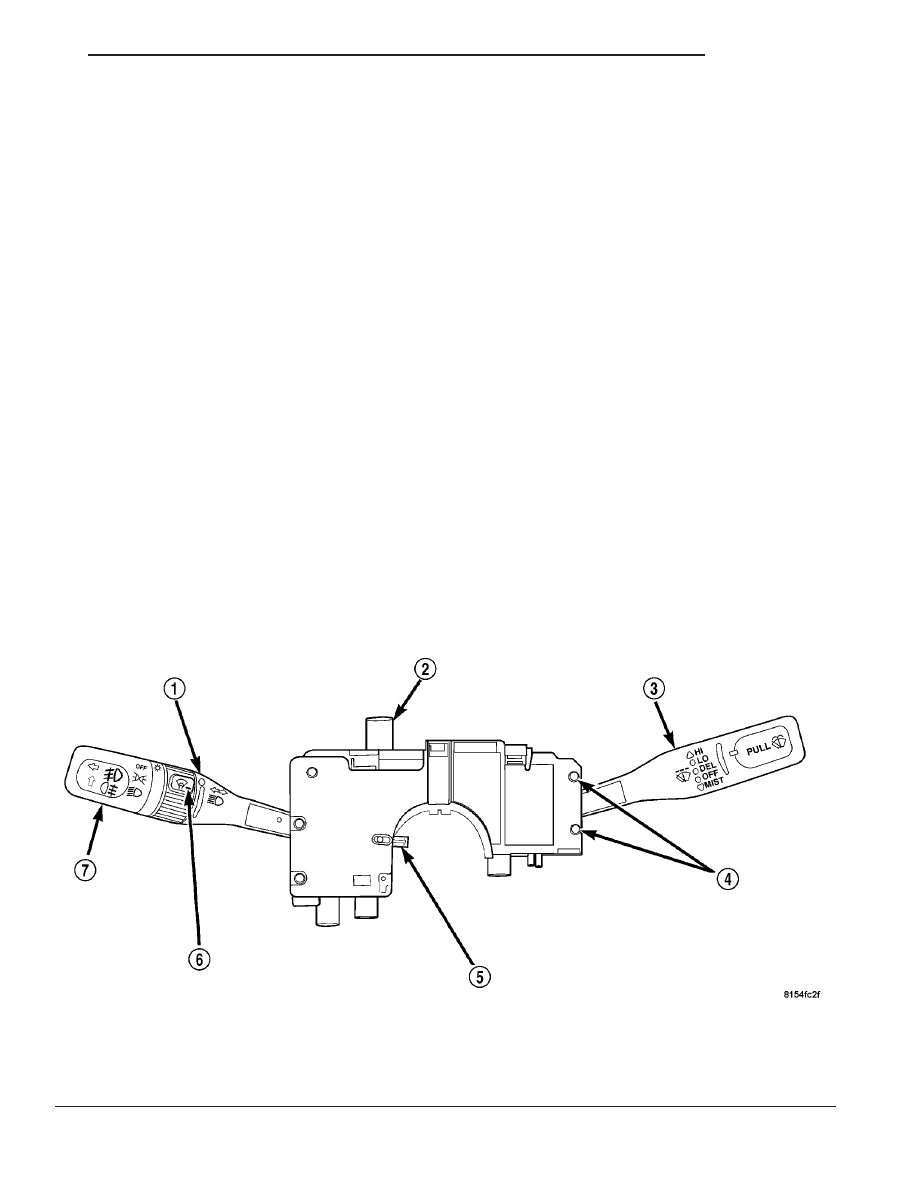

Fig. 21 MULTI-FUNCTION SWITCH

1 - TURN SIGNAL CONTROL STALK

5 - CANCELLING CAM

2 - HAZARD WARNING SWITCH

6 - PANEL DIMMER/INTERIOR LIGHT SWITCH

3 - WINDSHIELD WIPER/WASHER CONTROL

7 - EXTERIOR LIGHTING CONTROL/FOG LAMP

4 - WINDSHIELD WIPER/WASHER SWITCH RETAINING SCREWS
