STABILIZER LINK

REMOVAL

NOTE: Review all Warnings and Cautions. (Refer to
2 - SUSPENSION - WARNING)

(1) Raise vehicle. (Refer to LUBRICATION &

MAINTENANCE/HOISTING - STANDARD PROCE-
DURE).

(2) Remove wheel and tire assembly. (Refer to 22 -

TIRES/WHEELS - REMOVAL)

(3) Remove nut attaching stabilizer bar link to end

of stabilizer bar (Fig. 37).

CAUTION:

Use

only

Remover,

Special

Tool

MB991113, to remove link from stabilizer bar. Use of
a pickle fork or other alternate tool will damage seal
and ball joint on link.

(4) Separate

stabilizer

bar

from

link

using

Remover, Special Tool MB991113 (Fig. 35).

(5) Loosen, but do not remove, nut attaching stabi-

lizer bar link to lower control arm (Fig. 37). Back off
and position nut at end of link stud (Fig. 38).

CAUTION: Nut must be positioned at end of stabi-
lizer bar link stud to help prevent end of stud from
being damaged when separating it from lower con-
trol arm.

(6) Position center punch in dimple on end of sta-

bilizer bar link stud (Fig. 38). Strike center punch
with hammer, releasing link stud from lower control
arm. Remove nut.

(7) Remove stabilizer bar link.

INSTALLATION

(1) Install stabilizer bar link into mounting hole on

lower control arm and install attaching nut (Fig. 37).
Tighten attaching nut to 23 N·m (17 ft. lbs.) torque.

(2) Install end of stabilizer bar onto stabilizer bar

link and install attaching nut (Fig. 37). Tighten
attaching nut to 23 N·m (17 ft. lbs.) torque.

(3) Install wheel and tire assembly (Refer to 22 -

TIRES/WHEELS - INSTALLATION). Progressively
tighten wheel mounting nuts in proper sequence to
122 N·m (90 ft. lbs.) torque.

(4) Lower vehicle.

UPPER BALL JOINT

DESCRIPTION

The upper ball joint is threaded into the upper con-

trol arm. It has a tapered stud for attachment of the
ball joint to the steering knuckle (Fig. 39). The
tapered stud of the ball joint is fastened to the steer-
ing knuckle using a castle nut and a cotter pin.

Due to the upper control arm being made of alumi-

num and the ball joint being made of steel (dissimi-
lar metals), corrosion may occur between the pieces.
For this reason, the ball joint has a corrosion preven-
tative coating applied to it.

The ball joint is not a replaceable component of the

upper control arm. If the ball joint is found to be
defective, replacement of the entire upper control
arm is necessary.

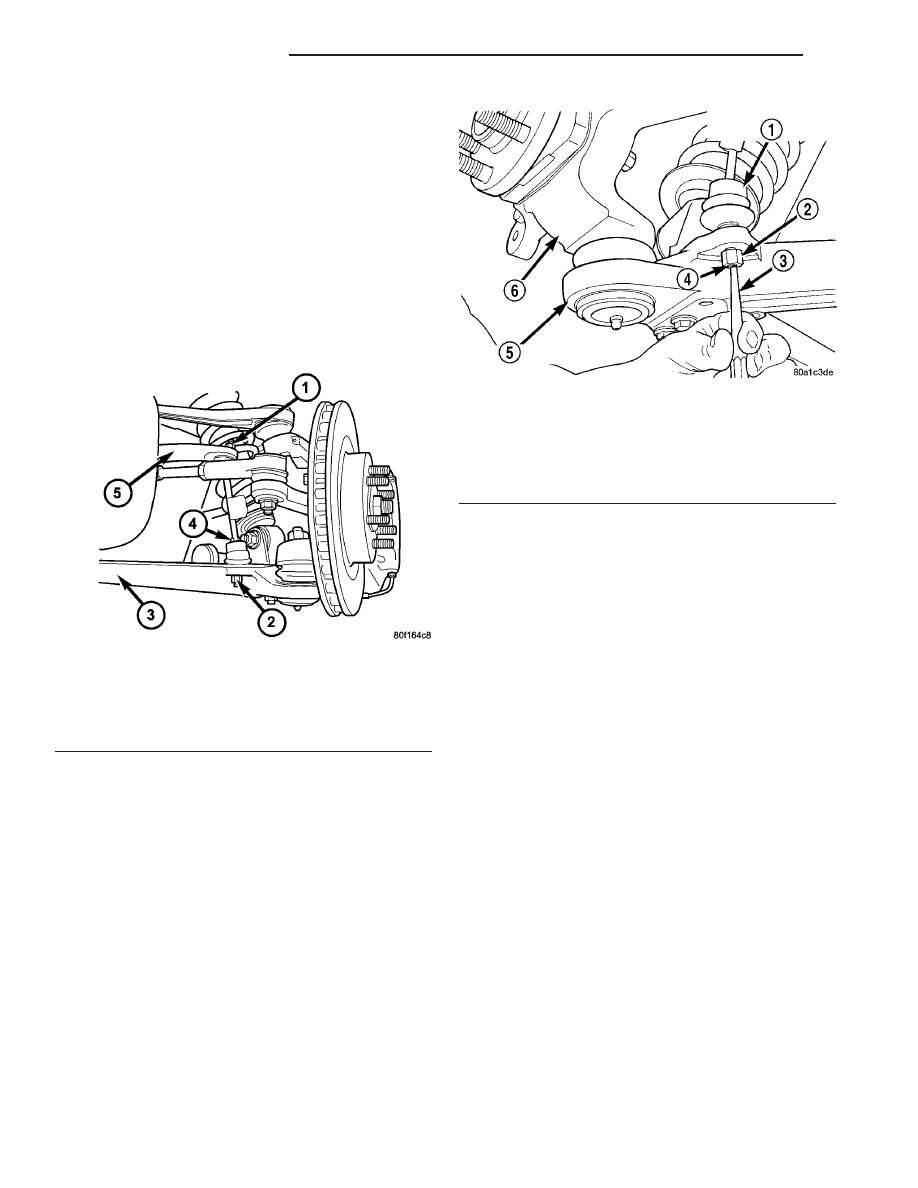

Fig. 37 Stabilizer Link Mounting

1 - UPPER NUT
2 - LOWER NUT
3 - LOWER CONTROL ARM
4 - LINK
5 - STABILIZER BAR

Fig. 38 Stabilizer Bar Link Removal

1 - STABILIZER BAR ATTACHING LINK
2 - NUT
3 - CENTER PUNCH
4 - STUD
5 - LOWER CONTROL ARM
6 - STEERING KNUCKLE

2 - 22

FRONT SUSPENSION

ZB

DIAGNOSIS AND TESTING - UPPER BALL
JOINT (FRONT)

Ball joint replacement is necessary if more than

0.51 mm (0.02 in.) axial end play of ball joint stud
exists. Refer to following procedure to inspect ball
joint for wear.

CAUTION: When raising vehicle by lower control
arm using a floor jack, care must be used so con-
trol arm does not get nicked, gouged, deformed or
damaged in any other way by floor jack.

(1) Position floor jack under outer end of front

lower control arm. Carefully raise vehicle so front
wheel and tire assembly is just lightly contacting
floor (vehicle weight relieved from tire).

(2) Have helper grasp tire at top and apply an

inward and outward force against top of tire. While
force is being applied against tire, look for any move-
ment between upper ball joint and steering knuckle.

(3) If any lateral movement is evident at upper

ball joint, replacement is necessary.

UPPER BALL JOINT SEAL
BOOT

REMOVAL

NOTE: Review all Warnings and Cautions. (Refer to
2 - SUSPENSION - WARNING).

(1) Raise vehicle. (Refer to LUBRICATION &

MAINTENANCE/HOISTING - STANDARD PROCE-
DURE).

(2) Remove wheel and tire assembly (Refer to 22 -

TIRES/WHEELS - REMOVAL).

(3) Remove brake caliper from knuckle and hang

out of the way, then remove brake rotor. (Refer to 5 -
BRAKES/HYDRAULIC/MECHANICAL/ROTOR

-

REMOVAL)

(4) Remove bolt fastening wheel speed sensor head

to steering knuckle (Fig. 42). Remove sensor head
from knuckle.

CAUTION: The nut must be positioned at the end of
the stabilizer bar link stud to help prevent the end
of the stud from being damaged when separating it
from the lower control arm.

(5) Remove cotter pin and nut from upper ball

joint stud (Fig. 43).

CAUTION: Do not strike or apply heat to steering
knuckle in an effort to separate ball joint studs from
steering knuckle.

CAUTION: When releasing ball joint from knuckle
using Puller, Special Tool C-4150A, use care not to
pinch and damage ball joint grease seal.

(6) Install

Puller,

Special

Tool

C-4150A,

over

knuckle and ball joint stud. Ball bearing in bolt of
Special Tool C-4150A must be centered in end of
upper ball joint stud.

(7) Release upper ball joint from knuckle using

Puller. Remove tools.

(8) Move knuckle away from upper ball joint.
(9) Using a suitable cleaner, clean debris away

from seal without contaminating joint.

(10) Using a screw driver or other suitable tool,

pry seal boot off ball joint (Fig. 40).

INSTALLATION

(1) Wipe off used grease around ball joint stem.
(2) Place NEW ball joint seal boot over ball joint

stem.

(3) By hand, start seal boot bottom flange over

sides of ball joint.

(4) Position Installer, Special Tool 6761, over seal

boot aligning it with bottom flange (Fig. 41). Apply
hand pressure to the rear of Installer until seal boot
flange is pressed squarely against control arm.
Remove tool.

(5) Install upper ball joint stud into steering

knuckle. Install ball joint castle nut (Fig. 43).
Tighten castle nut to 102 N·m (75 ft. lbs.) torque.
Once nut is tightened to specified torque, it
may be necessary to continue tightening nut a
small amount to allow for cotter pin installa-

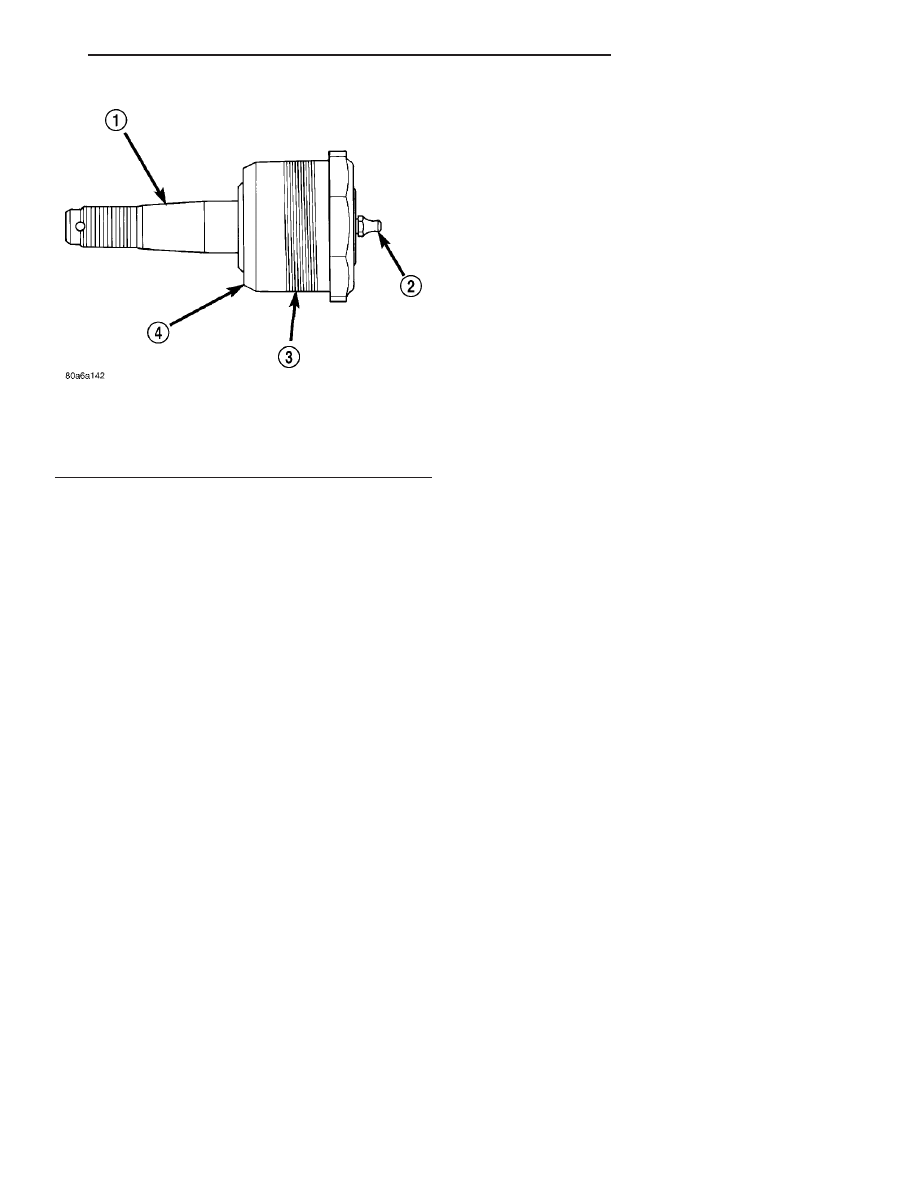

Fig. 39 Upper Ball Joint

1 - TAPERED STUD
2 - GREASE FITTING
3 - THREADS FOR INSTALLING BALL JOINT IN CONTROL ARM
4 - BALL JOINT

ZB

FRONT SUSPENSION

2 - 23

UPPER BALL JOINT (Continued)

tion through castle nut and hole in ball joint
stud. DO NOT LOOSEN NUT.

(6) Install cotter pin through nut and stud of

upper ball joint (Fig. 43).

(7) Lubricate

lower

ball

joint

assembly

using

Mopar

t Multi-Mileage Lube or equivalent.

(8) Install ABS wheel speed sensor in steering

knuckle (Fig. 42). Install and tighten mounting bolt
to 11 N·m (100 in. lbs.) torque.

(9) Install

brake

rotor

and

brake

caliper

on

knuckle. (Refer to 5 - BRAKES/HYDRAULIC/ME-
CHANICAL/ROTOR - INSTALLATION)

(10) Install wheel and tire assembly (Refer to 22 -

TIRES/WHEELS - INSTALLATION). Progressively

tighten wheel mounting nuts in proper sequence to
122 N·m (90 ft. lbs.) torque.

(11) Lower vehicle.

UPPER CONTROL ARM

REMOVAL

NOTE: Review all Warnings and Cautions. (Refer to
2 - SUSPENSION - WARNING).

(1) Raise vehicle. (Refer to LUBRICATION &

MAINTENANCE/HOISTING - STANDARD PROCE-
DURE).

(2) Remove wheel and tire assembly (Refer to 22 -

TIRES/WHEELS - REMOVAL).

(3) Remove brake caliper from knuckle and hang

out of the way, then remove brake rotor. (Refer to 5 -
BRAKES/HYDRAULIC/MECHANICAL/ROTOR

-

REMOVAL)

(4) Remove bolt fastening wheel speed sensor head

to steering knuckle (Fig. 42). Remove sensor head
from knuckle.

CAUTION: The nut must be positioned at the end of
the stabilizer bar link stud to help prevent the end
of the stud from being damaged when separating it
from the lower control arm.

(5) Remove cotter pin and nut from upper ball

joint stud (Fig. 43).

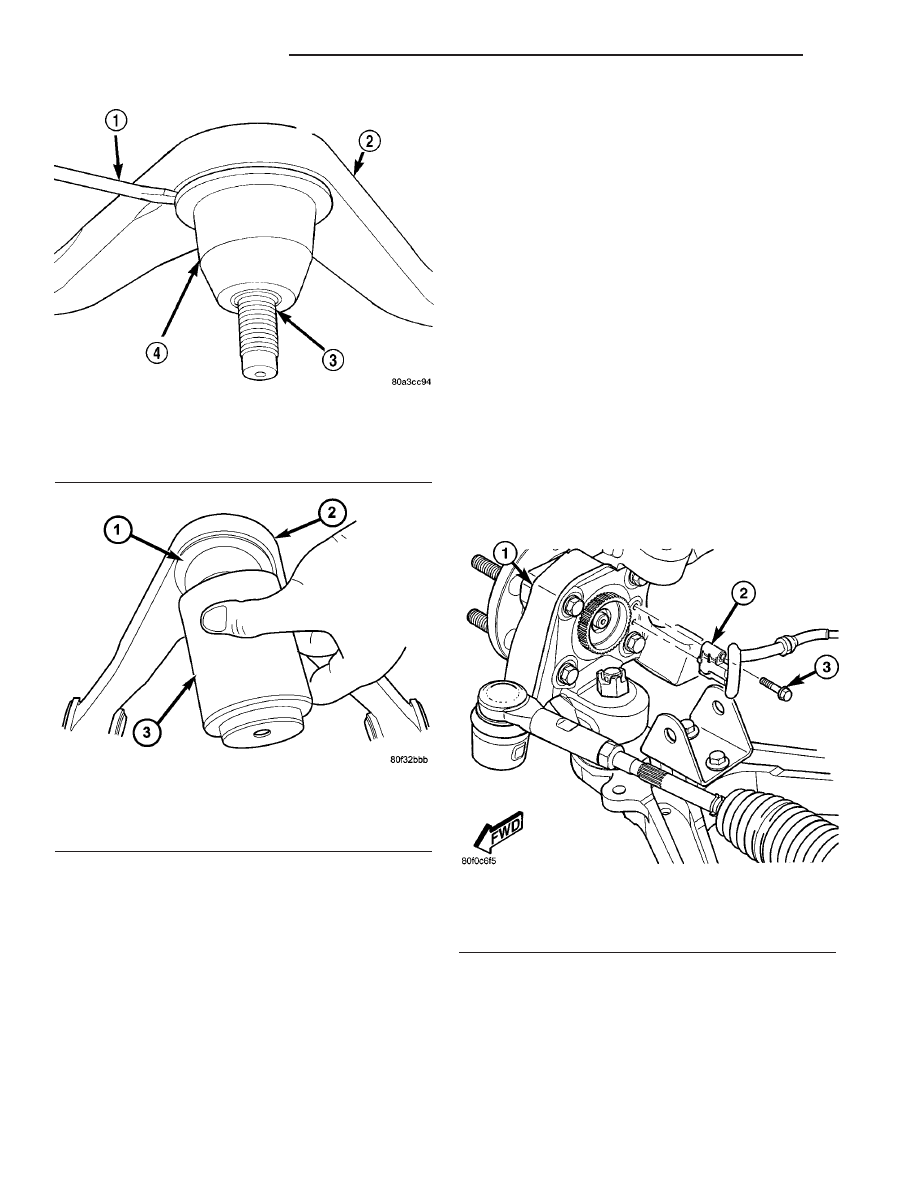

Fig. 40 Seal Boot Removal From Ball Joint

1 - SCREWDRIVER
2 - UPPER CONTROL ARM
3 - BALL JOINT
4 - SEAL BOOT

Fig. 41 Placing Special Tool Over Seal Boot

1 - SEAL BOOT FLANGE
2 - CONTROL ARM
3 - INSTALLER 6761

Fig. 42 Front Wheel Speed Sensor Mounting

1 - KNUCKLE
2 - WHEEL SPEED SENSOR
3 - MOUNTING BOLT

2 - 24

FRONT SUSPENSION

ZB

UPPER BALL JOINT SEAL BOOT (Continued)

CAUTION: Do not strike or apply heat to steering
knuckle in an effort to separate ball joint studs from
steering knuckle.

CAUTION: When releasing ball joint from knuckle
using Puller, Special Tool C-4150A, use care not to
pinch and damage ball joint grease seal.

(6) Install

Puller,

Special

Tool

C-4150A,

over

knuckle and ball joint stud. Ball bearing in bolt of
Special Tool C-4150A must be centered in end of
upper ball joint stud.

(7) Release upper ball joint from knuckle using

Puller. Remove tools.

(8) Remove nuts and bolts attaching upper control

arm to mounting brackets on frame rail (Fig. 44).
Slightly spread ends of mounting brackets to ease
removal of control arm from brackets.

(9) Remove upper control arm.

DISASSEMBLY - UPPER CONTROL ARM
(ISOLATOR BUSHINGS)

NOTE: The following procedure can be used for
either upper control arm isolator bushing.

CAUTION: Use a vise equipped with soft jaw caps
to protect the surface of the control arm from dam-
age.

(1) Clamp upper control arm securely in vise so

that bushing to be removed is closest to vise jaws
(Fig. 45).

NOTE: Before using Special Tool 6969B, lubricate
threads of Screw Assembly 6969-3 with appropriate
lubricant.

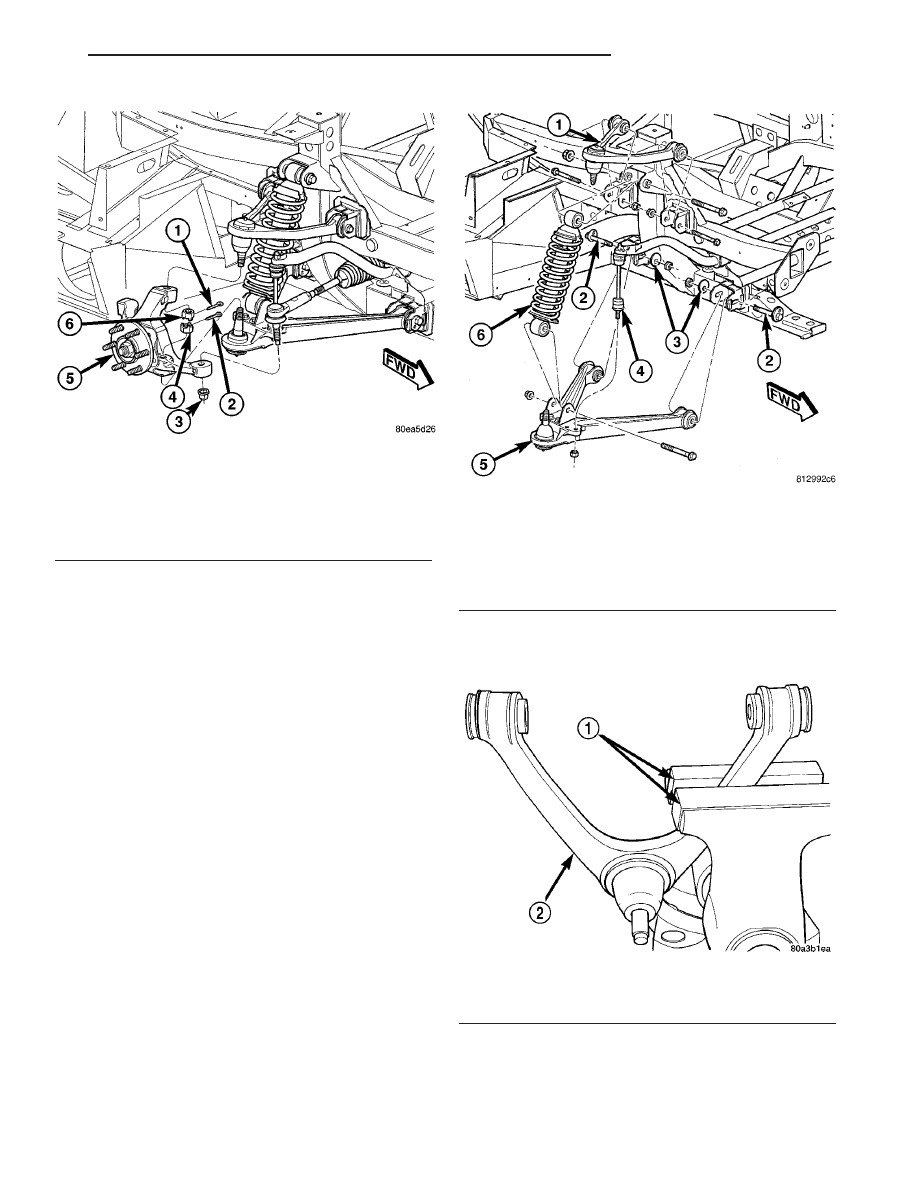

Fig. 43 Knuckle Mounting

1 - UPPER BALL JOINT COTTER PIN
2 - LOWER BALL JOINT COTTER PIN
3 - TIE ROD NUT
4 - LOWER BALL JOINT NUT
5 - KNUCKLE (WITH HUB AND BEARING)
6 - UPPER BALL JOINT NUT

Fig. 44 Front Suspension Mounting

1 - UPPER CONTROL ARM
2 - CAM BOLT
3 - CAM WASHER
4 - STABILIZER BAR LINK
5 - LOWER CONTROL ARM
6 - SHOCK ASSEMBLY

Fig. 45 Control Arm Mounted In Vise

1 - SOFT JAW VISE CAPS
2 - CONTROL ARM

ZB

FRONT SUSPENSION

2 - 25

UPPER CONTROL ARM (Continued)
