Dodge Sprinter. Manual - part 525

GLOW PLUG CONTROL MODULE C1 - BLACK

CAV

CIRCUIT

FUNCTION

1

18BR

GROUND

2

18BK/RD

GLOW PLUG MODULE CONTROL

3

-

-

GLOW PLUG CONTROL MODULE C2 - BLACK

CAV

CIRCUIT

FUNCTION

1

14BK/DG

GLOW PLUG NO. 5 SUPPLY VOLTAGE

2

14BK/YL

GLOW PLUG NO. 4 SUPPLY VOLTAGE

3

14BK/RD

GLOW PLUG NO. 3 SUPPLY VOLTAGE

4

14BK/VT

GLOW PLUG NO. 2 SUPPLY VOLTAGE

5

14BK/BL

GLOW PLUG NO. 1 SUPPLY VOLTAGE

6

-

-

INTAKE AIR PRESSURE SENSOR (OBD)

CAV

CIRCUIT

FUNCTION

1

20BR/RD

INTAKE PRESSURE SENSOR GROUND

2

20VT/DG

INTAKE PRESSURE SENSOR SIGNAL

3

20VT/RD

INTAKE PRESSURE SENSOR 5 VOLT SUPPLY

INTAKE AIR TEMPERATURE SENSOR - BLACK

CAV

CIRCUIT

FUNCTION

1

18BR/DG

INTAKE AIR TEMPERATURE SENSOR GROUND

2

18DG/WT

INTAKE AIR TEMPERATURE SENSOR SIGNAL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

270

CONNECTOR PINOUTS

KICK DOWN SWITCH - BLACK

CAV

CIRCUIT

FUNCTION

1

18BR/DG

KICKDOWN SWITCH SIGNAL

2

18BR (EXCEPT OBD)

SENSOR GROUND

2

18BR (OBD)

GROUND

MASS AIR FLOW SENSOR - BLACK

CAV

CIRCUIT

FUNCTION

1

16YL/RD (OBD)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

2

20YL/RD (EXCEPT OBD)

MASS AIR FLOW SENSOR 12 VOLT SUPPLY

2

20BR/VT (OBD)

MASS AIR FLOW SENSOR 5 VOLT SUPPLY

3

20BR/YL (EXCEPT OBD)

MASS AIR FLOW SENSOR GROUND

3

20YL/BL (OBD)

MASS AIR FLOW SENSOR GROUND

4

20BR/BK (EXCEPT OBD)

MASS AIR FLOW SENSOR 5 VOLT SUPPLY

4

20YL/DG (OBD)

MASS AIR FLOW SENSOR SIGNAL

5

20YL/DG (EXCEPT OBD)

MASS AIR FLOW SENSOR SIGNAL

OXYGEN SENSOR (OBD)

CAV

CIRCUIT

FUNCTION

1

20DG/BK

O2 1/1 PUMP CELL SIGNAL

2

20GY/WT

O2 1/1 VIRTUAL GROUND

3

20GY/BL

O2 1/1 HEATER CONTROL

4

20RD/DG

FUSED ENGINE CONTROL RELAY OUTPUT

5

20DG/YL

O2 1/1 PUMP CELL CONTROL

6

20GY

O2 1/1 SENSOR CELL SIGNAL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

271

CONNECTOR PINOUTS

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

272

CONNECTOR PINOUTS

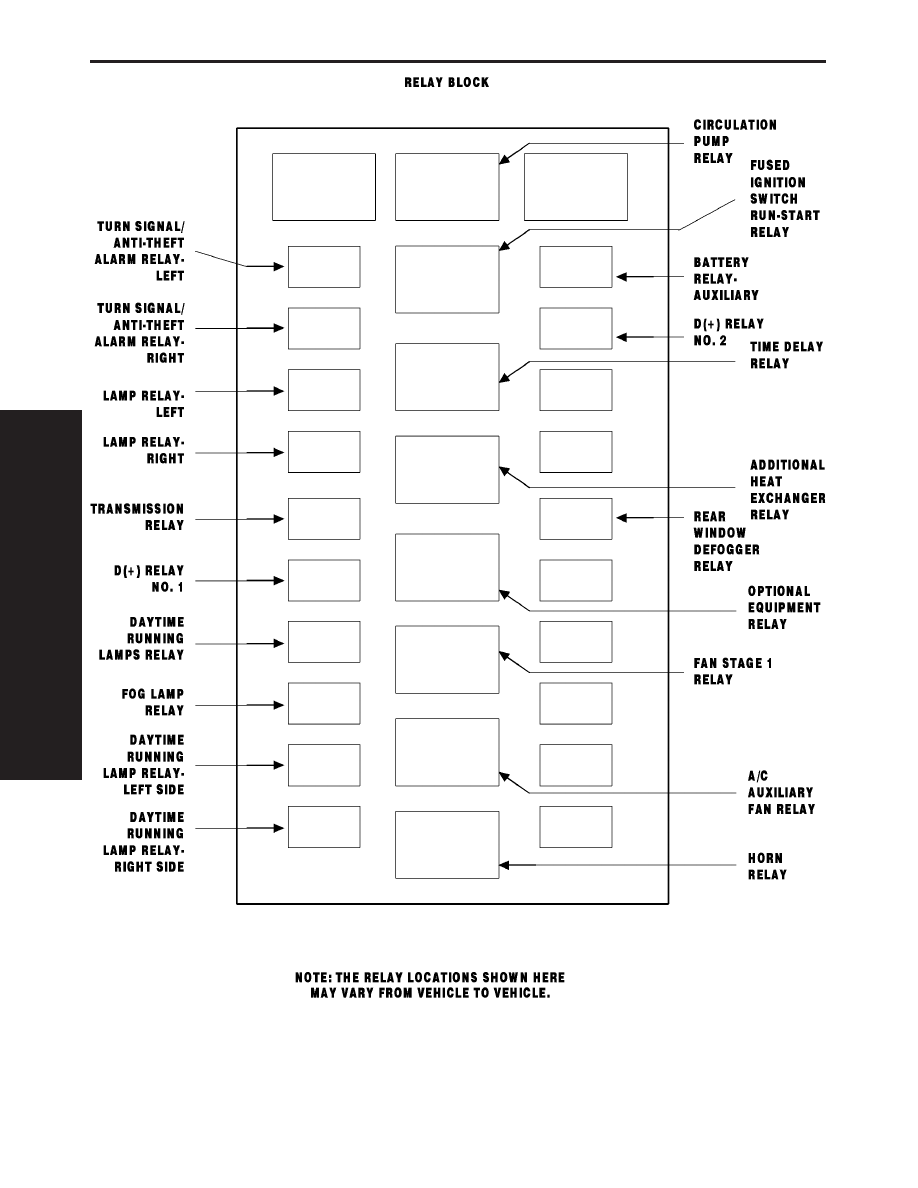

FUSED IGNITION SWITCH RUN-START RELAY (RELAY BLOCK)

CAV

CIRCUIT

FUNCTION

30

14RD

FUSED B(+)

85

18BK

FUSED IGNITION SWITCH OUTPUT (RUN-START)

86

16BR

GROUND

87

14BK/YL

FUSED IGNITION SWITCH RUN-START RELAY OUTPUT

87A

-

-

SPEED CONTROL SWITCH

CAV

CIRCUIT

FUNCTION

1

18GY

OFF SIGNAL

2

18BK

VERIFICATION SIGNAL

3

18BL

RESUME SIGNAL

4

18YL

DECEL/SET SIGNAL

5

18DG

ACCEL/SET SIGNAL

6

18RD

S/C SWITCH 12 VOLT SUPPLY

WATER IN FUEL SENSOR - BLACK

CAV

CIRCUIT

FUNCTION

1

18BR

WATER IN FUEL SENSOR GROUND

2

18BR/RD

WATER IN FUEL SENSOR 12 VOLT SUPPLY

3

18BK/YL

WATER IN FUEL SENSOR SIGNAL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

273

CONNECTOR PINOUTS
