Dodge Sprinter. Manual - part 524

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

266

CONNECTOR PINOUTS

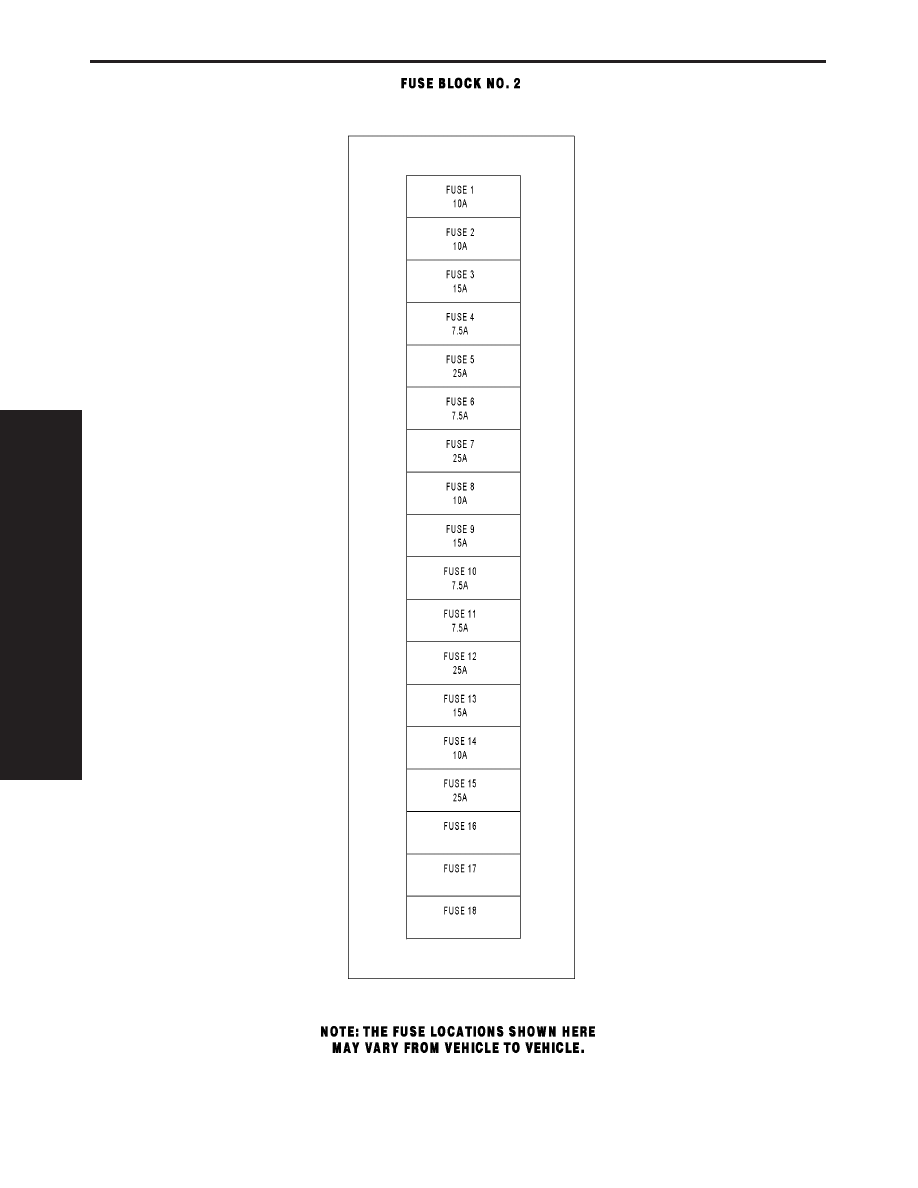

FUSES (FUSE BLOCK NO. 2)

FUSE

NO.

AMPS

FUSED CIRCUIT

FUNCTION

1

10A

16RD/GY

FUSED B(+)

2

10A

16RD

FUSED B(+)

3

15A

16RD

FUSED B(+)

4

7.5A

16RD/YL

FUSED B(+)

5

25A

14RD/WT

FUSED B(+)

6

7.5A

18RD/YL

FUSED B(+)

7

25A

16BK/YL

OPTIONAL EQUIPMENT RELAY OUTPUT

8

10A

16BK/RD

OPTIONAL EQUIPMENT RELAY OUTPUT

9

15A

16RD/YL/WT

FUSED D+ RELAY NO. 1 OUTPUT

10

7.5A

16RD/YL/WT

FUSED D+ RELAY NO. 1 OUTPUT

11

7.5A

16RD/YL/WT

FUSED D+ RELAY NO. 1 OUTPUT

12

25A

14RD

FUSED B(+)

13

15A

14RD

FUSED B(+)

14

10A

14RD

FUSED B(+)

15

25A

16BK/YL/DG

OPTIONAL EQUIPMENT RELAY OUTPUT

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

267

CONNECTOR PINOUTS

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

268

CONNECTOR PINOUTS

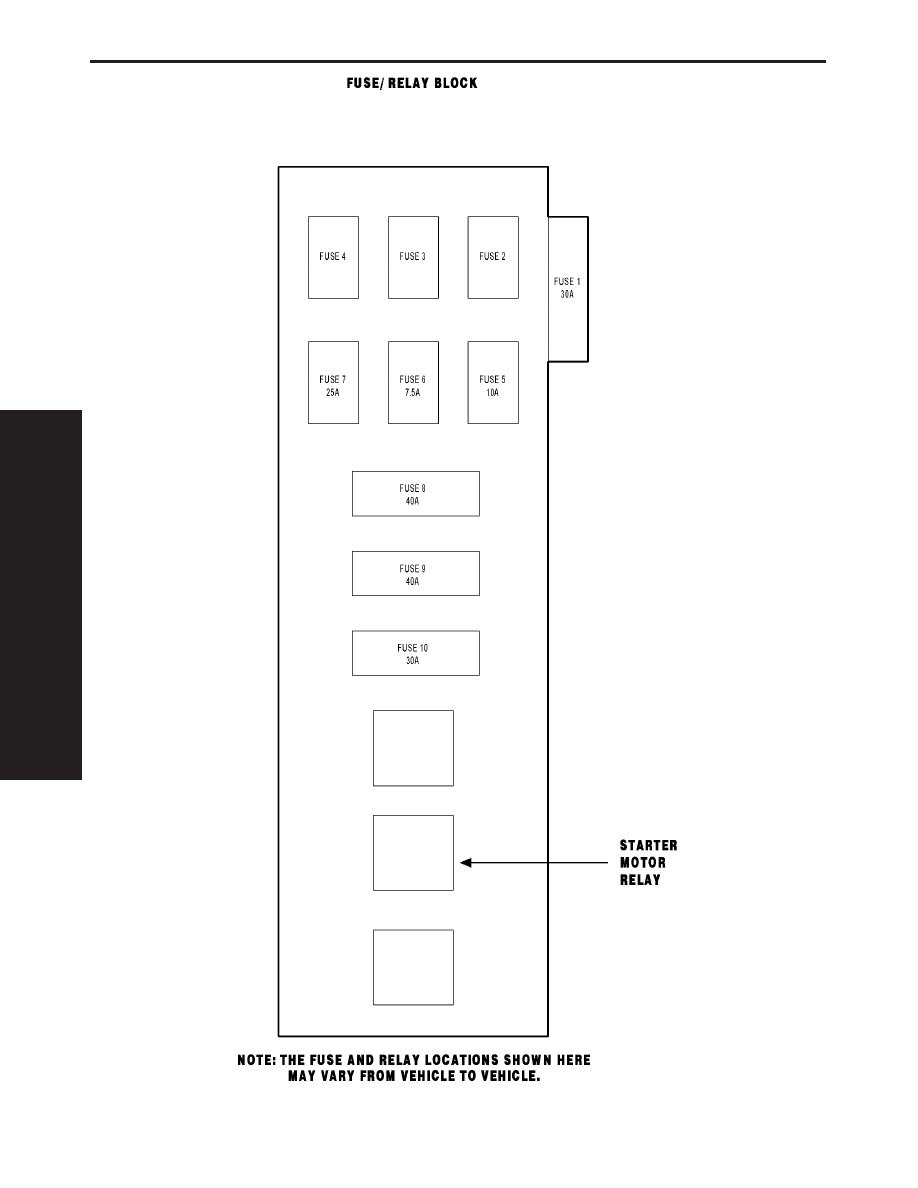

FUSES (FUSE/RELAY BLOCK)

FUSE

NO.

AMPS

FUSED CIRCUIT

FUNCTION

1

30A

14BL/YL

FUSED B(+)

2

-

-

-

3

-

-

-

4

-

-

-

5

10A

16RD/YL

FUSED B(+)

6

7.5A

18BK/RD

FUSED OPTIONAL EQUIPMENT RELAY OUTPUT

7

25A

14RD

FUSED B(+)

8

40A

12RD

FUSED B(+)

9

40A

12RD

FUSED B(+)

10

30A

12RD/GY

FUSED B(+)

STARTER MOTOR RELAY (FUSE/RELAY BLOCK)

CAV

CIRCUIT

FUNCTION

30

12BK/YL

STARTER MOTOR RELAY OUTPUT

85

18VT/DG

STARTER MOTOR RELAY CONTROL

86

18RD/BL (EXCEPT OBD)

STARTER MOTOR RELAY 12 VOLT SUPPLY

86

18BK/RD (OBD)

STARTER MOTOR RELAY 12 VOLT SUPPLY

87

12VT

IGNITION SWITCH OUTPUT (START)

87A

-

-

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

269

CONNECTOR PINOUTS
