Dodge Sprinter. Manual - part 523

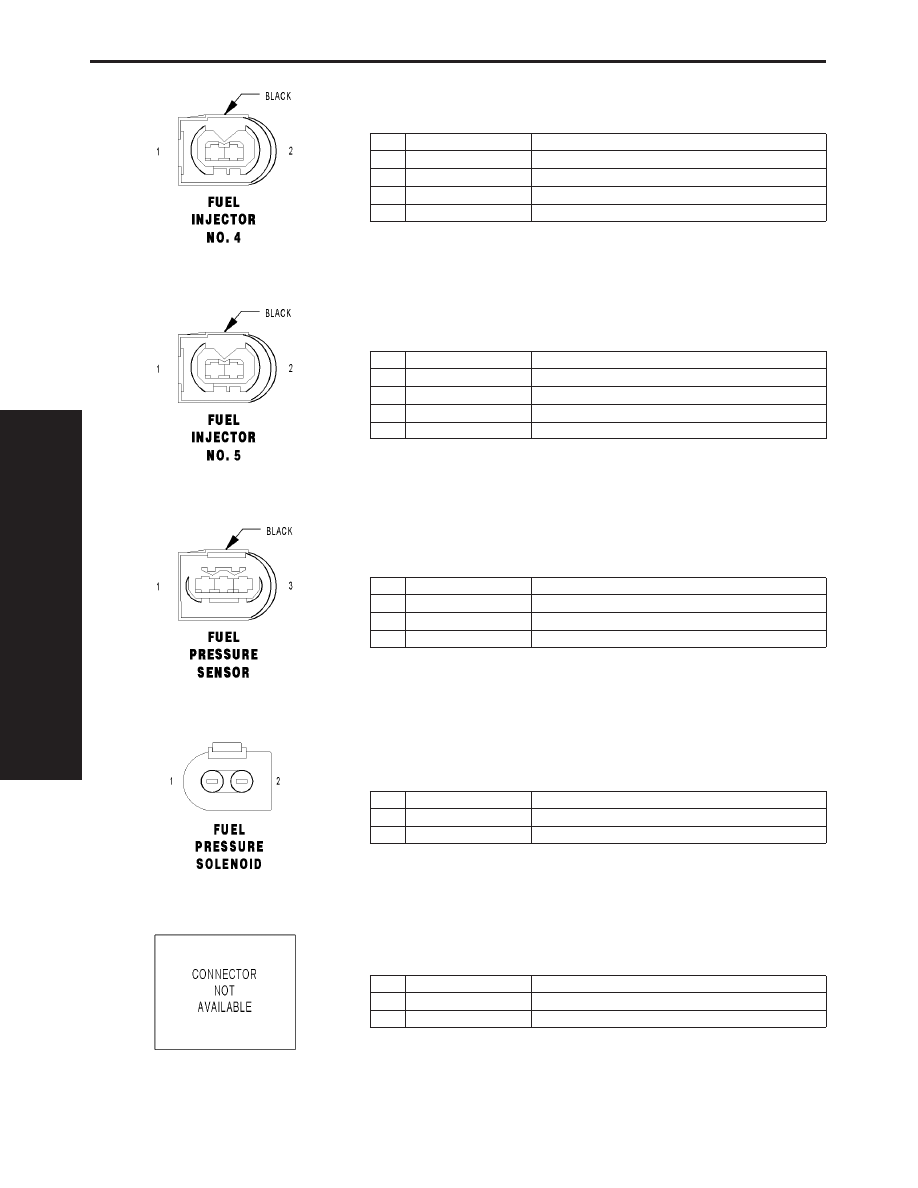

FUEL INJECTOR NO. 4 - BLACK

CAV

CIRCUIT

FUNCTION

1

14BK/YL (EXCEPT OBD)

FUEL INJECTOR NO. 4 CONTROL

1

16BK/VT (OBD)

FUEL INJECTOR NO. 4 LOW-SIDE CONTROL

2

14BK (EXCEPT OBD)

COMMON INJECTOR DRIVER NO. 1

2

16BL/WT (OBD)

FUEL INJECTOR NO. 4 HIGH-SIDE CONTROL

FUEL INJECTOR NO. 5 - BLACK

CAV

CIRCUIT

FUNCTION

1

14BK/DG (EXCEPT OBD)

FUEL INJECTOR NO. 5 CONTROL

1

16BK/YL (OBD)

FUEL INJECTOR NO. 5 LOW-SIDE CONTROL

2

14BL (EXCEPT OBD)

COMMON INJECTOR DRIVER NO. 2

2

16BK/WT (OBD)

FUEL INJECTOR NO. 5 HIGH-SIDE CONTROL

FUEL PRESSURE SENSOR - BLACK

CAV

CIRCUIT

FUNCTION

1

20BR/GY

FUEL PRESSURE SENSOR GROUND

2

20DG/VT

FUEL PRESSURE SENSOR SIGNAL

3

20RD/DG

FUEL PRESSURE SENSOR 5 VOLT SUPPLY

FUEL PRESSURE SOLENOID

CAV

CIRCUIT

FUNCTION

1

20BK/WT

FUEL PRESSURE SOLENOID CONTROL

2

20RD/WT

FUEL PRESSURE SOLENOID 12 VOLT SUPPLY

FUEL PUMP (OBD)

CAV

CIRCUIT

FUNCTION

1

14BK

FUEL PUMP RELAY OUTPUT

2

14BR

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

262

CONNECTOR PINOUTS

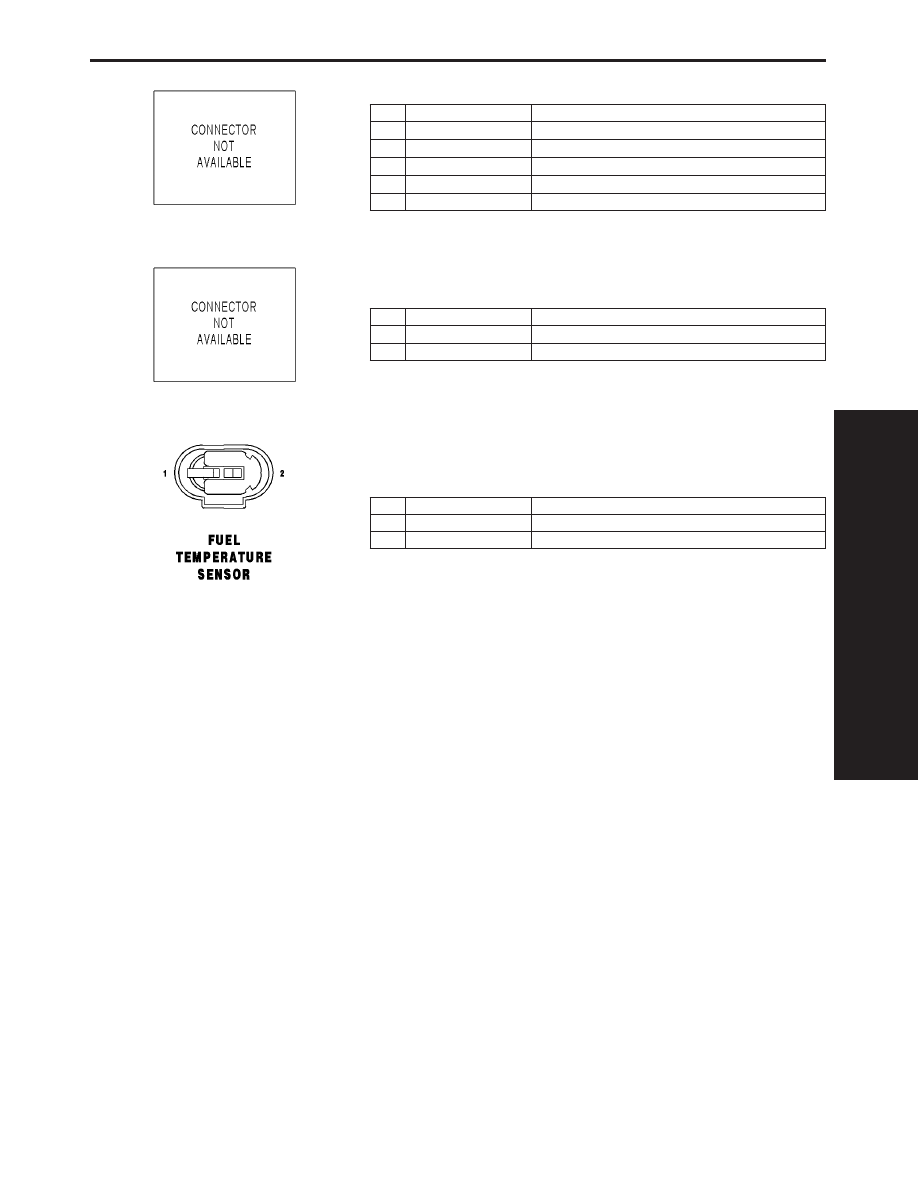

FUEL PUMP RELAY (OBD)

CAV

CIRCUIT

FUNCTION

30

14RD/BK

FUSED B(+)

85

18BR/RD

FUEL PUMP RELAY CONTROL

86

18BK/RD

FUSED ENGINE CONTROL RELAY OUTPUT

87

14BK

FUEL PUMP RELAY OUTPUT

87A

-

-

FUEL QUANTITY CONTROL VALVE (OBD)

CAV

CIRCUIT

FUNCTION

1

20BK/WT

FUEL QUANTITY SOLENOID CONTROL

2

18RD/BK

FUEL QUANTITY SOLENOID 12 VOLT SUPPLY

FUEL TEMPERATURE SENSOR

CAV

CIRCUIT

FUNCTION

1

18DG/BK

FUEL TEMPERATURE SENSOR GROUND

2

18BL/GY

FUEL TEMPERATURE SENSOR SIGNAL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

263

CONNECTOR PINOUTS

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

264

CONNECTOR PINOUTS

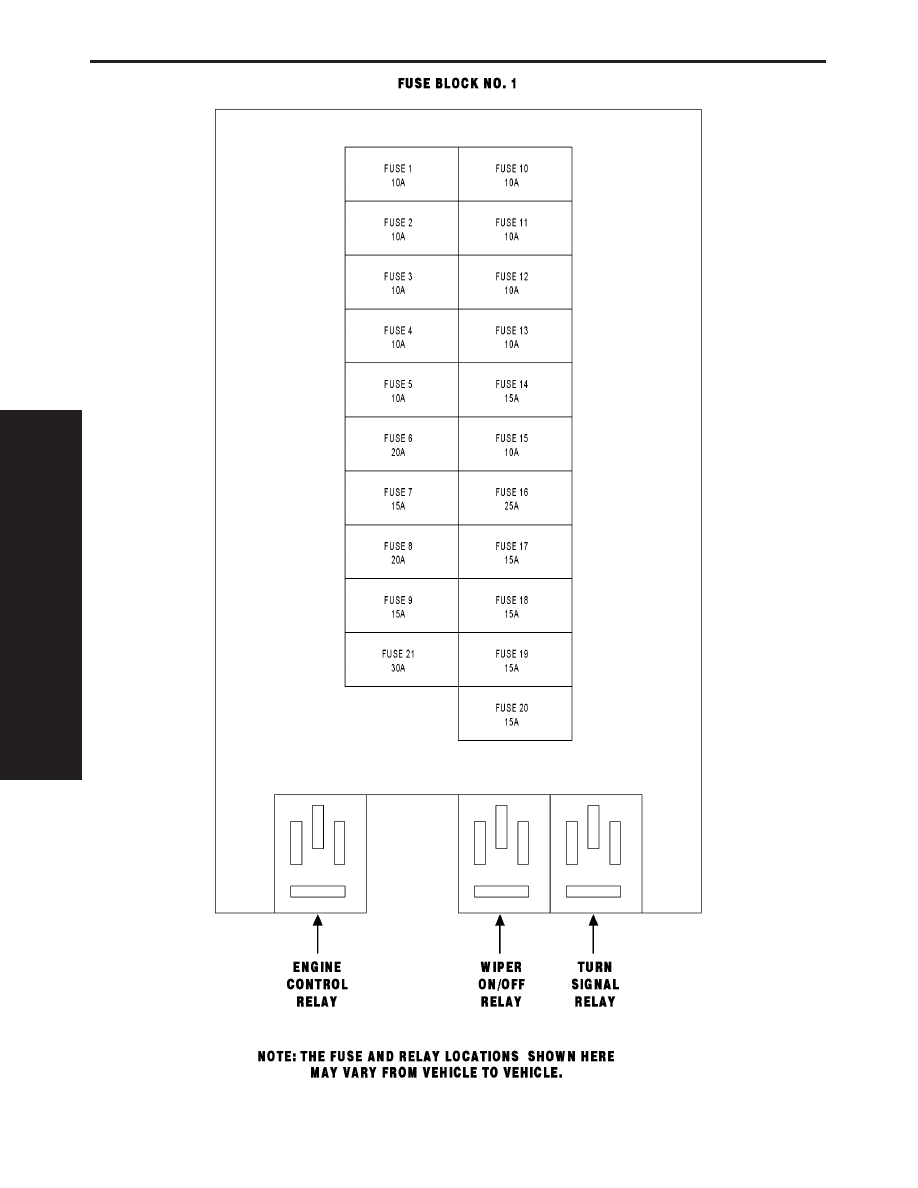

ENGINE CONTROL RELAY (FUSE BLOCK NO. 1)

CAV

CIRCUIT

FUNCTION

30

INTERNAL

FUSED B(+)

85

INTERNAL

ENGINE CONTROL RELAY CONTROL

86

INTERNAL

FUSED B(+)

87

INTERNAL

ENGINE CONTROL RELAY OUTPUT

87A

-

-

FUSES (FUSE BLOCK NO. 1)

FUSE

NO.

AMPS

FUSED CIRCUIT

FUNCTION

1

-

-

-

2

10A

16WT

FUSED HIGH BEAM SWITCH OUTPUT

3

10A

16WT

FUSED HIGH BEAM SWITCH OUTPUT

4

10A

16WT/BL/RD

FUSED IGNITION SWITCH OUTPUT (RUN-START)

5

10A

16BK/BL/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

6

20A

INTERNAL

FUSED IGNITION SWITCH OUTPUT (RUN-START)

7

15A

16BK/YL

FUSED IGNITION SWITCH OUTPUT (RUN-START)

8

20A

16RD/YL

FUSED B(+)

9

15A

INTERNAL

FUSED B(+)

10

10A

16GY/DG/RD

HEADLAMP SWITCH OUTPUT

11

10A

16GY/BK

FUSED LEFT LAMP RELAY OUTPUT

12

10A

18YL

HEADLAMP SWITCH OUTPUT

13

10A

18YL

HEADLAMP SWITCH OUTPUT

14

15A

16BK/YL/WT

FOG LAMP RELAY SIGNAL

15

10A

16BK/RD

FUSED IGNITION SWITCH OUTPUT (ACC-RUN-START)

16

15A

12BK/BL

ENGINE CONTROL RELAY OUTPUT

17

15A

16BK/RD

ENGINE CONTROL RELAY OUTPUT

18

15A

14BK

FUSED IGNITION SWITCH OUTPUT (RUN-START)

19

15A

14RD/BK (OBD)

FUSED B(+)

20

15A

16RD/BL

FUSED B(+)

21

30A

12RD

FUSED B(+)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

265

CONNECTOR PINOUTS
