NOTES

254

9.0

CONNECTOR PINOUTS

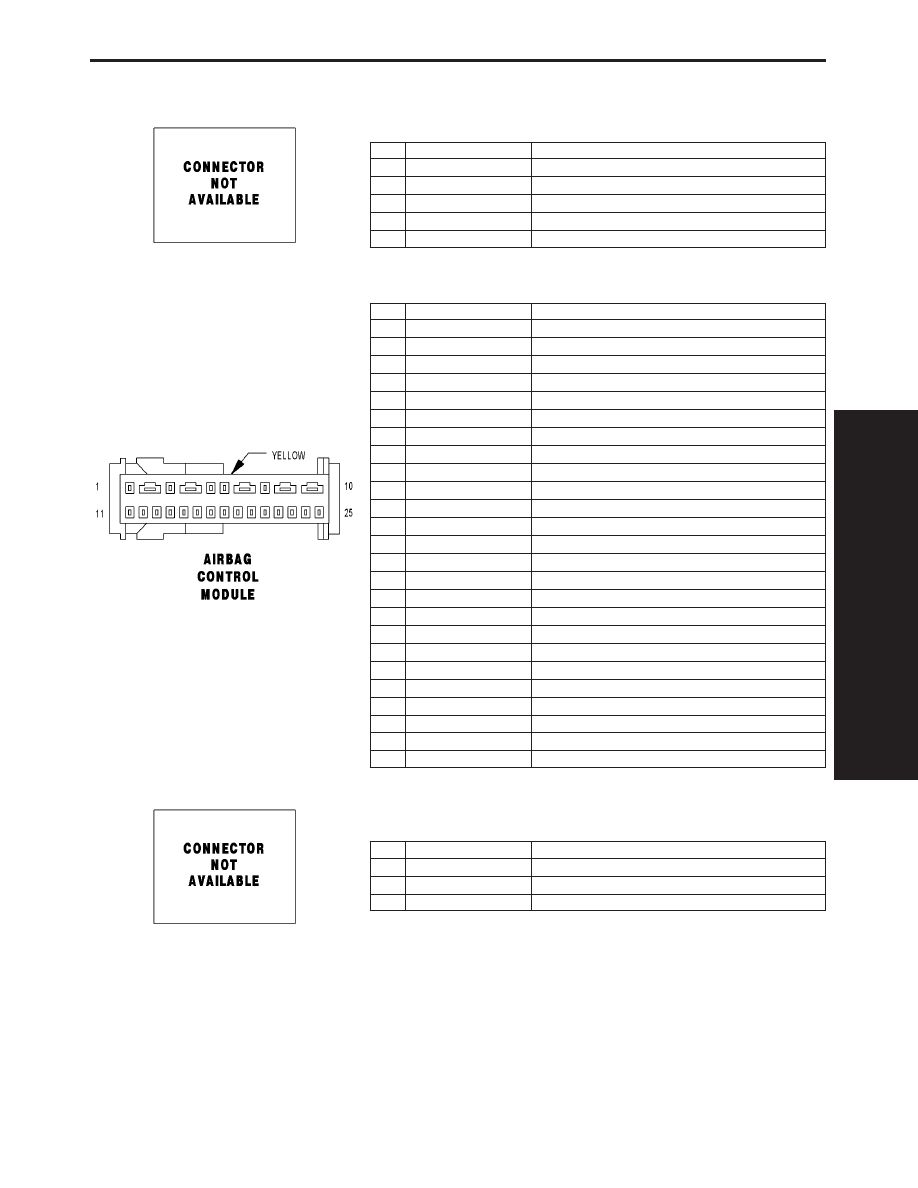

ACCELERATOR PEDAL POSITION SENSOR (OBD)

CAV

CIRCUIT

FUNCTION

1

18BL/DG

ACCEL PEDAL POSITION SENSOR SIGNAL NO. 1

2

18BR/GY

ACCEL PEDAL POSITION SENSOR GROUND NO. 2

3

18GY/DG

ACCEL PEDAL POSITION SENSOR SIGNAL NO. 2

4

18BL/RD

ACCEL PEDAL POSITION SENSOR 5 VOLT SUPPLY

5

18BR/BL

ACCEL PEDAL POSITION SENSOR GROUND NO. 1

AIRBAG CONTROL MODULE - YELLOW

CAV

CIRCUIT

FUNCTION

1

20BL

DRIVER SEAT BELT TENSIONER LINE 2

2

20BR/YL

DRIVER SEAT BELT TENSIONER LINE 1

3

20BL

PASSENGER SEAT BELT TENSIONER LINE 2

4

20BR

PASSENGER SEAT BELT TENSIONER LINE 1

5

20BK

FUSED IGNITION SWITCH OUTPUT (RUN-START)

6

20BR

GROUND

7

20YL

AIRBAG WARNING INDICATOR DRIVER

8

-

-

9

20BK/RD

K-ACM

10

20DG

DRIVER AIRBAG SQUIB 1 LINE 2

11

20VT

DRIVER AIRBAG SQUIB 1 LINE 1

12

-

-

13

20BL/DG

PASSENGER AIRBAG SQUIB 1 LINE 2

14

20BR/DG

PASSENGER AIRBAG SQUIB 1 LINE 1

15

-

-

16

-

-

17

-

-

18

-

-

19

-

-

20

20DG

ENHANCED ACCIDENT REPORT DRIVER

21

-

22

-

23

-

24

-

25

-

BOOST PRESSURE SENSOR (OBD)

CAV

CIRCUIT

FUNCTION

1

18BR/WT

SENSOR GROUND

2

18WT/DG

BOOST PRESSURE SENSOR SIGNAL

3

18WT/RD

BOOST PRESSURE SENSOR 5 VOLT SUPPLY

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

255

CONNECTOR PINOUTS

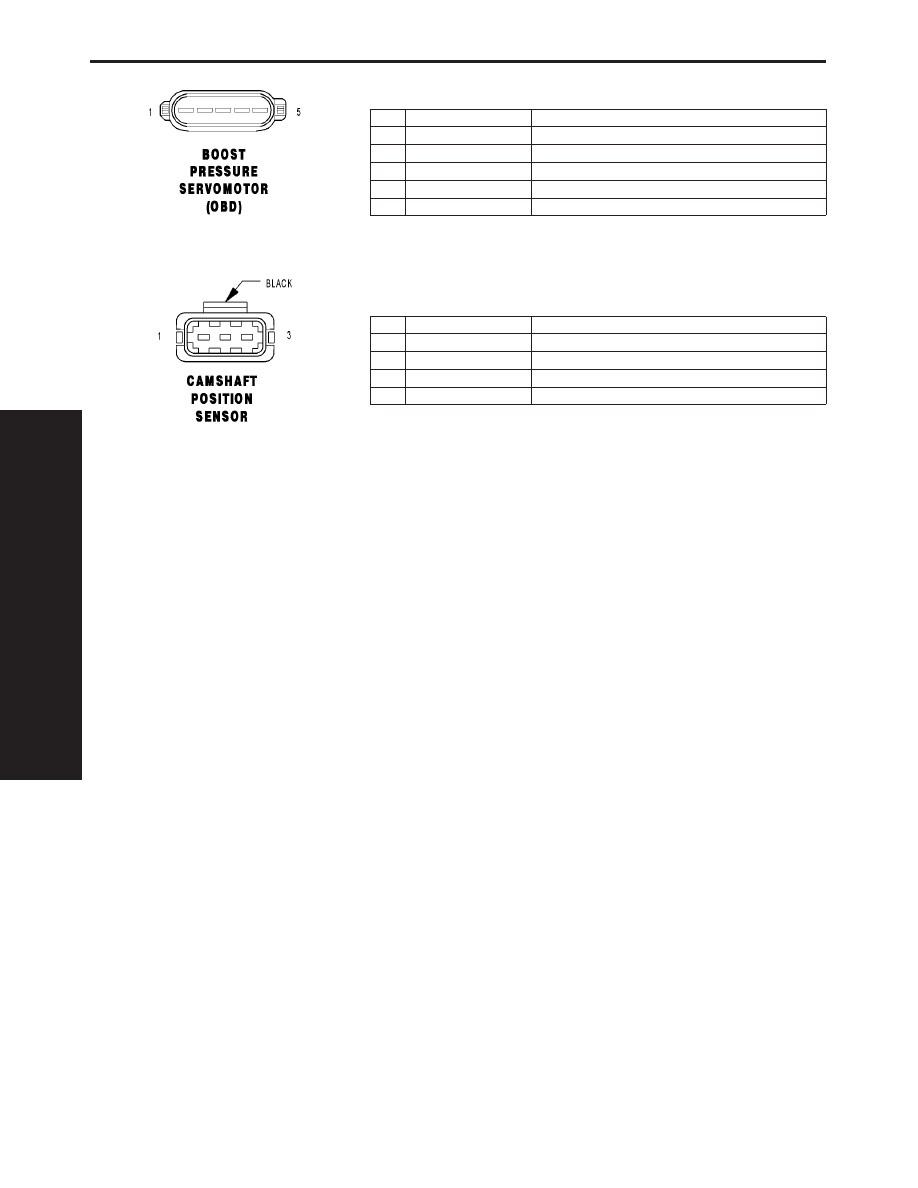

BOOST PRESSURE SERVOMOTOR (OBD)

CAV

CIRCUIT

FUNCTION

1

16YL/BK

FUSED ENGINE CONTROL RELAY OUTPUT

2

16YL/WT

GROUND

3

-

-

4

16YL/DG

BOOST PRESSURE SERVOMOTOR CONTROL

5

-

-

CAMSHAFT POSITION SENSOR - BLACK

CAV

CIRCUIT

FUNCTION

1

20BR/DG

CAMSHAFT POSITION SENSOR GROUND

2

20YL/GY

CAMSHAFT POSITION SENSOR SIGNAL

3

18RD/BL (EXCEPT OBD)

CAMSHAFT POSITION SENSOR 12 VOLT SUPPLY

3

20RD/BL (OBD)

CAMSHAFT POSITION SENSOR 5 VOLT SUPPLY

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

256

CONNECTOR PINOUTS

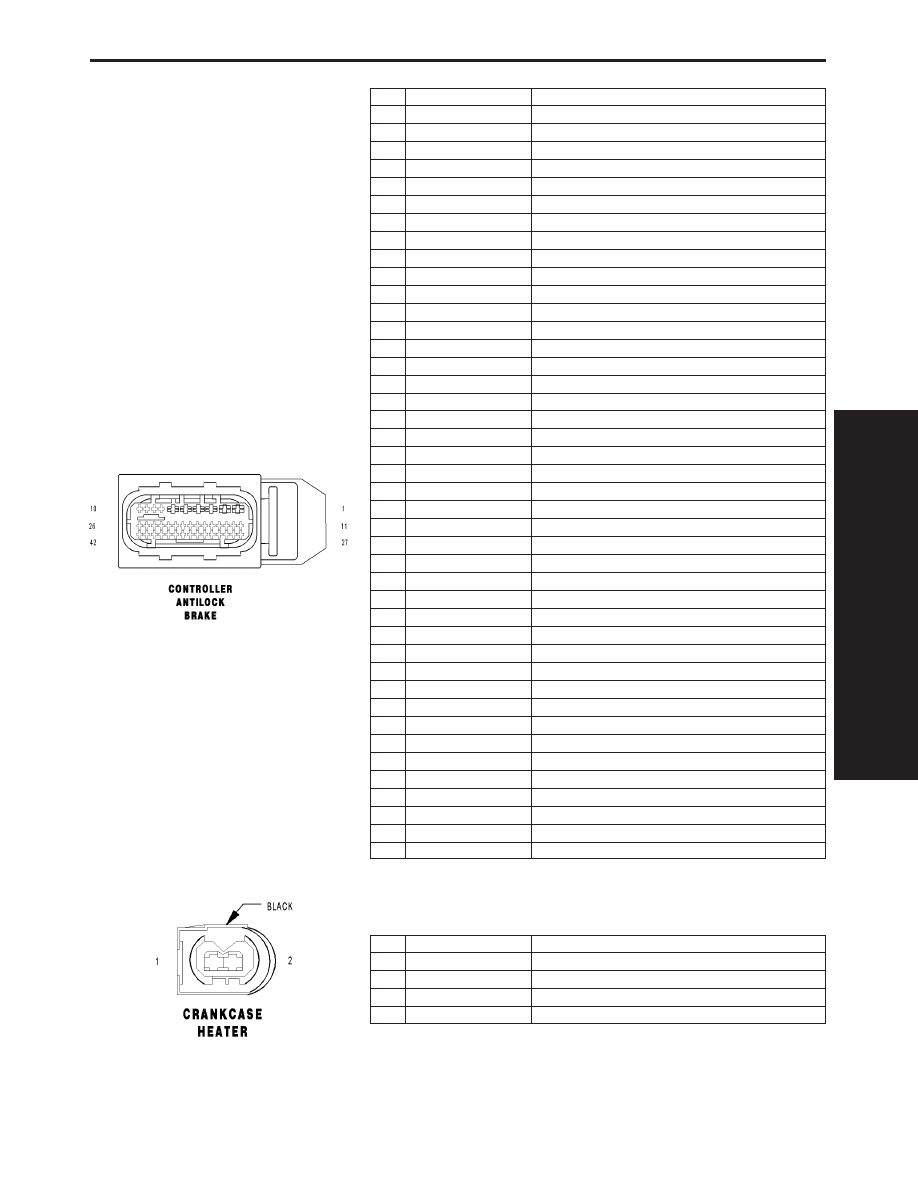

CONTROLLER ANTILOCK BRAKE

CAV

CIRCUIT

FUNCTION

1

12BR

GROUND

2

12RD

FUSED B(+)

3

-

-

4

-

-

5

14BR

GROUND

6

14RD

FUSED B(+)

7

-

-

8

20BK/DG

SENSOR SIGNAL

9

20YL/WT

SENSOR SIGNAL

10

20YL/RD

SENSOR SIGNAL

11

18BL/BK

K-ABS/SHIFTER ASSEMBLY

12

18BK

LEFT FRONT WHEEL SPEED SENSOR (+)

13

-

-

14

20WT

LEFT REAR WHEEL SPEED SENSOR (+)

15

18BR

RIGHT FRONT WHEEL SPEED SENSOR (-)

16

18BK

RIGHT FRONT WHEEL SPEED SENSOR (+)

17

-

-

18

-

-

19

-

-

20

20WT

BRAKE SWITCH OUTPUT

21

20BR

GROUND

22

-

-

23

18BK/RD

FUSED OPTIONAL EQUIPMENT RELAY OUTPUT

24

20DG/WT

CAN C BUS (+)

25

20BR

SENSOR GROUND

26

20WT/GY

BRAKE PRESSURE SENSOR SIGNAL

27

18BK/BL

TCS SWITCH (ASR) SENSE

28

18BR

LEFT FRONT WHEEL SPEED SENSOR (-)

29

20BR

LEFT REAR WHEEL SPEED SENSOR (-)

30

20BR

RIGHT REAR WHEEL SPEED SENSOR (-)

31

20YL

RIGHT REAR WHEEL SPEED SENSOR (+)

32

18BK/RD

BRAKE LAMP SWITCH OUTPUT

33

-

-

34

-

-

35

-

-

36

-

-

37

-

-

38

-

-

39

20RD/BL

POWER INPUT

40

20DG

CAN C BUS (-)

41

20DG/YL

SENSOR SIGNAL

42

20WT/RD

5 VOLT SUPPLY

CRANKCASE HEATER - BLACK

CAV

CIRCUIT

FUNCTION

1

18BR (EXCEPT OBD)

GROUND

1

18BK/RD (OBD)

CRANKCASE HEATER SIGNAL

2

16BK/RD (EXCEPT OBD)

FUSED ENGINE CONTROL RELAY OUTPUT

2

18BK/BR (OBD)

CRANKCASE HEATER GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

257

CONNECTOR PINOUTS
