P0688-AUTO SHUTDOWN RELAY SENSE CIRCUIT LOW (CONTINUED)

For the Engine circuit diagram (Refer to 9 - ENGINE - SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With ignition key on. Battery voltage greater than 10 volts.

•

Set Condition:
No voltage sensed at the PCM when the ASD relay is energized. One Trip Fault. Three good trips to turn off
the MIL.

Possible Causes

INTERNAL FUSED B+ CIRCUITS

(K342) ASD RELAY OUTPUT CIRCUIT OPEN

ASD RELAY

PCM

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding. (Refer to 9 - ENGINE -
DIAGNOSIS AND TESTING).

Diagnostic Test

1.

VERIFY ASD DTC

NOTE: Diagnose P0685 - Auto Shutdown Relay Control Circuit first if it set along with this DTC.
With a scan tool, erase the DTC.

Attempt to start the engine. If the engine will not start, crank the engine for at least 15 seconds. It may be neces-
sary to repeat several times.

Does the DTC reset?

Yes

>> Go To 2

No

>> Refer to the INTERMITTENT CONDITION Diagnostic Procedure.

Perform the POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)

2.

ENGINE OPERATION

Attempt to start the engine.

Does the engine start?

Yes

>> Go To 3

No

>> Go To 4

9 - 726

ENGINE - ELECTRICAL DIAGNOSTICS - 3.7L/4.7L/5.7L

DR/DH

P0688-AUTO SHUTDOWN RELAY SENSE CIRCUIT LOW (CONTINUED)

3.

(K342) ASD RELAY OUTPUT CIRCUIT OPEN

Turn the ignition off.

Remove the ASD Relay.

Disconnect the C3 PCM harness connector.

CAUTION: Do not probe the PCM harness connectors. Probing
the PCM harness connectors will damage the PCM terminals
resulting in poor terminal to pin connection. Install Miller Special
Tool #8815 to perform diagnosis.

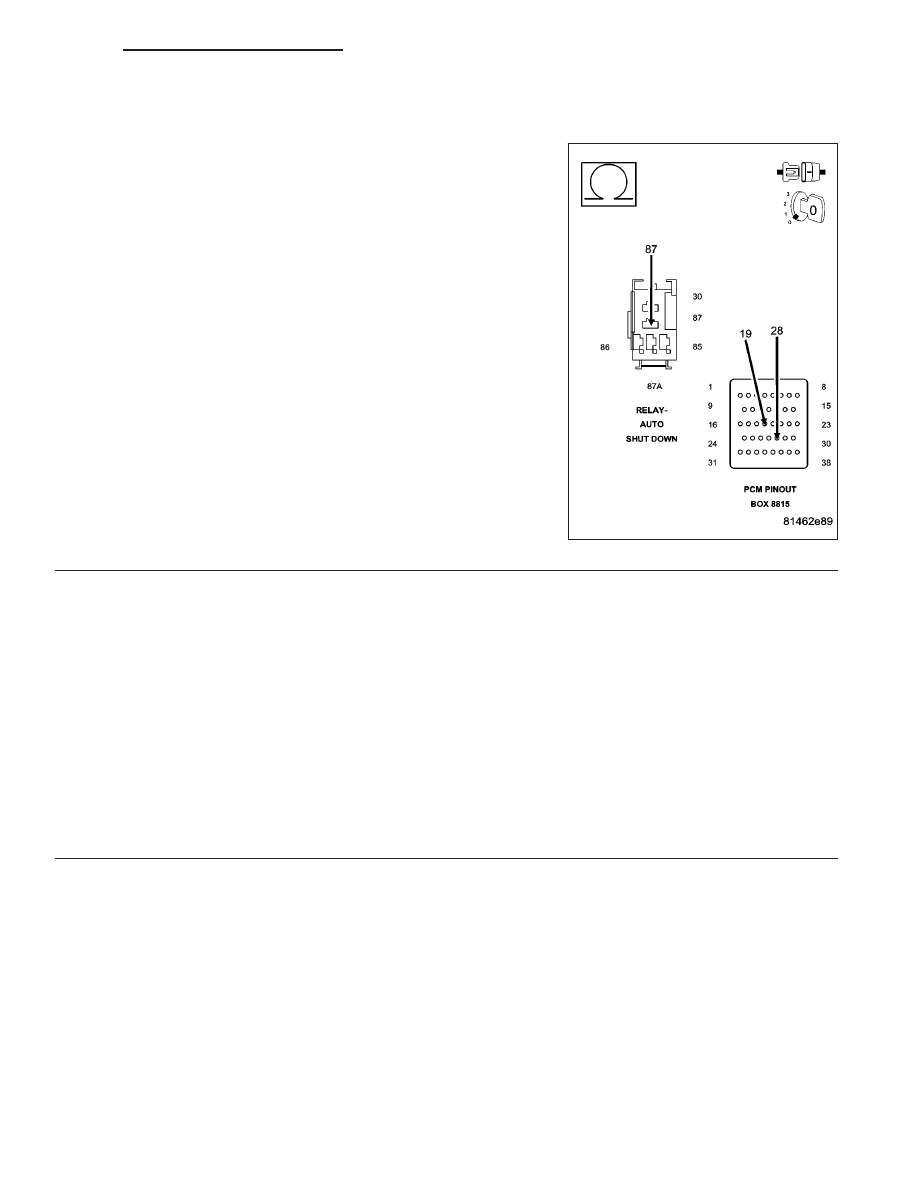

Measure the resistance of the (K342) ASD Relay Output circuit from
the Relay connection to the appropriate terminals of special tool
#8815.

Is the resistance below 5.0 ohms?

Yes

>> Go To 7

No

>> Repair the open in the (K342) ASD Relay Output circuit.

Perform the POWERTRAIN VERIFICATION TEST. (Refer
to 9 - ENGINE - STANDARD PROCEDURE)

4.

ASD RELAY

Turn the ignition off.

Install a substitute relay in place of the ASD Relay.

Ignition on, engine not running.

With a scan tool, erase DTCs.

Attempt to start the engine.

With a scan tool, read DTCs.

Does the DTC reset?

Yes

>> Go To 5

No

>> Replace the ASD Relay.

Perform the POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)

DR/DH

ENGINE - ELECTRICAL DIAGNOSTICS - 3.7L/4.7L/5.7L

9 - 727

P0688-AUTO SHUTDOWN RELAY SENSE CIRCUIT LOW (CONTINUED)

5.

INTERNAL FUSED B+ CIRCUITS

Turn the ignition off.

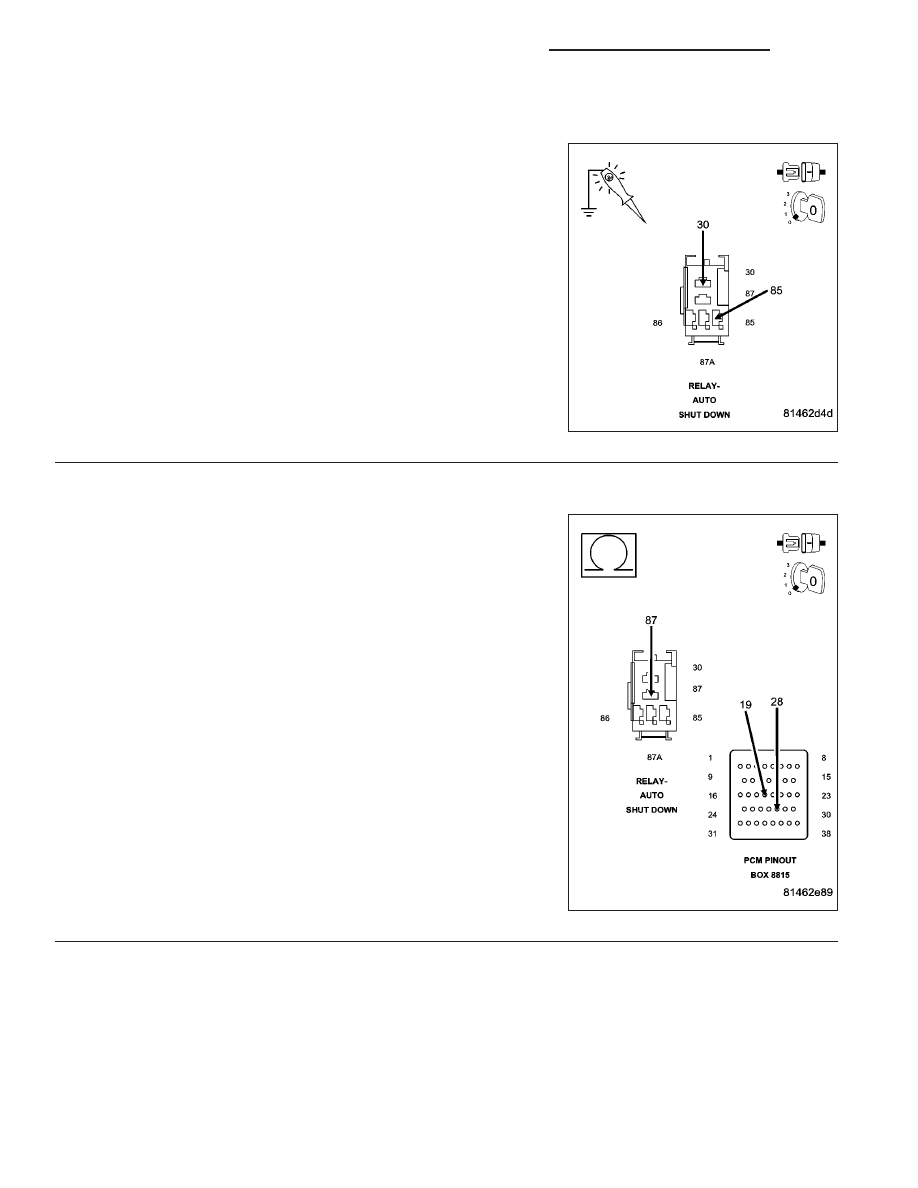

Using a 12-volt test light connected to ground, probe the Internal
Fused B+ circuits at the Relay connection.

Does the test light illuminate brightly?

Yes

>> Go To 6

No

>> Repair the open or short to ground in the Internal Fused

B+ circuits. Inspect the related fuse and repair as neces-
sary.

Perform the POWERTRAIN VERIFICATION TEST. (Refer
to 9 - ENGINE - STANDARD PROCEDURE)

6.

(K342) ASD RELAY OUTPUT CIRCUIT OPEN

Disconnect the C3 PCM harness connector.

CAUTION: Do not probe the PCM harness connectors. Probing
the PCM harness connectors will damage the PCM terminals
resulting in poor terminal to pin connection. Install Miller Special
Tool #8815 to perform diagnosis.
Measure the resistance of the (K342) ASD Relay Output circuit from
the Relay connection to the appropriate terminals of special tool
#8815.

Is the resistance below 5.0 ohms?

Yes

>> Go To 7

No

>> Repair the open in the (K342) ASD Relay Output circuit.

Perform the POWERTRAIN VERIFICATION TEST. (Refer
to 9 - ENGINE - STANDARD PROCEDURE)

9 - 728

ENGINE - ELECTRICAL DIAGNOSTICS - 3.7L/4.7L/5.7L

DR/DH

P0688-AUTO SHUTDOWN RELAY SENSE CIRCUIT LOW (CONTINUED)

7.

PCM

NOTE: Before continuing, check the PCM harness connector terminals for corrosion, damage, or terminal
push out. Repair as necessary.
Using the schematics as a guide, inspect the wire harness and connectors. Pay particular attention to all Power and
Ground circuits.

Were there any problems found?

Yes

>> Repair as necessary.

Perform the POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)

No

>> Replace and program the Powertrain Control Module per Service Information.

Perform the POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)
