Dodge Ram Truck 1500-2500-3500. Manual - part 714

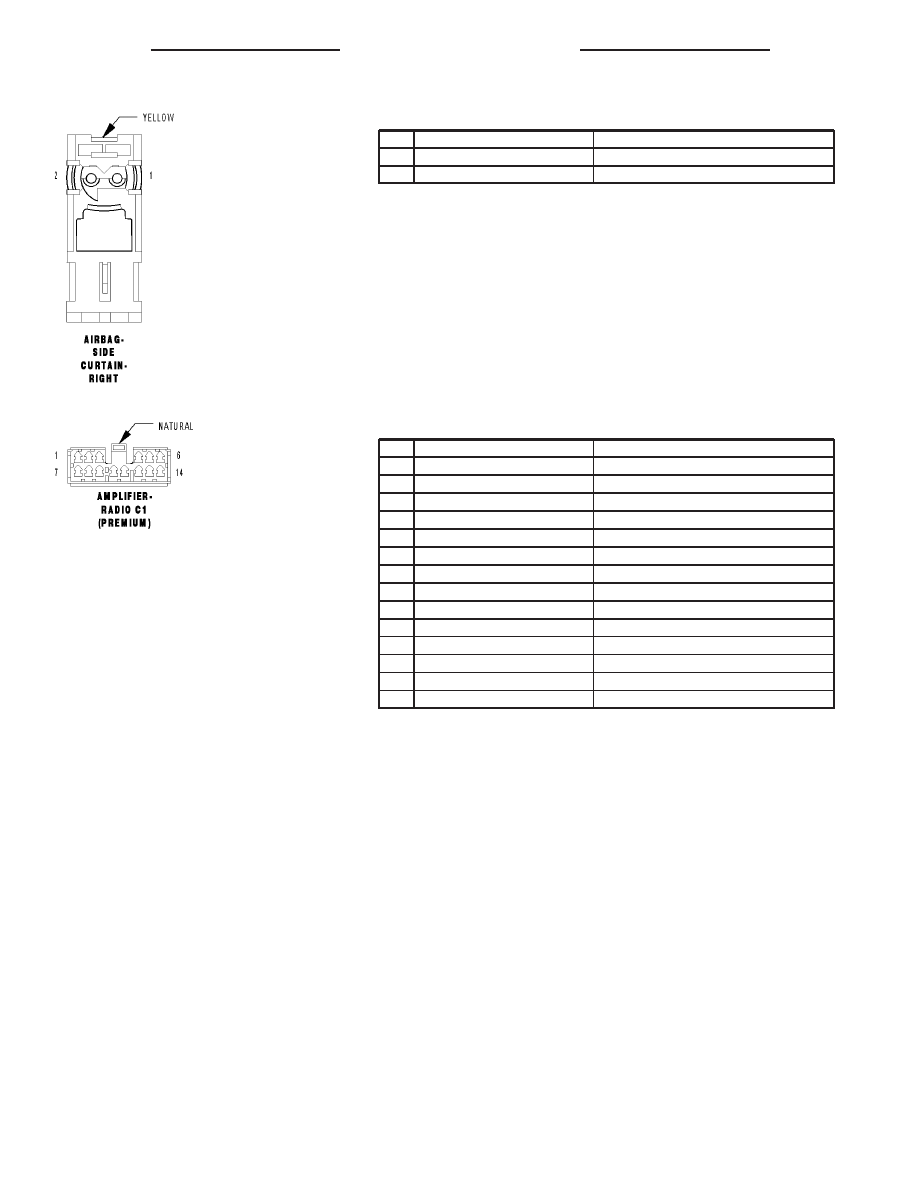

AIRBAG-SIDE CURTAIN-RIGHT - YELLOW 2 WAY

CAV

CIRCUIT

FUNCTION

1

R4 18OR/LB

RIGHT CURTAIN SQUIB 1 LINE 1

2

R2 18WT/LB

RIGHT CURTAIN SQUIB 1 LINE 2

AMPLIFIER-RADIO C1 (PREMIUM) - NATURAL 14 WAY

CAV

CIRCUIT

FUNCTION

1

X153 18DG/YL

LEFT FRONT DOOR SPEAKER (+)

2

X154 18GY/YL

RIGHT FRONT DOOR SPEAKER (+)

3

X205 18GY/LG

LEFT REAR SPEAKER (+)

4

X206 18DG/LG

RIGHT REAR SPEAKER (+)

5

X30 16DG/TN (SRT)

SUBWOOFER SIGNAL (+)

6

-

-

7

X155 18DG/LB

LEFT FRONT DOOR SPEAKER (-)

8

X156 18GY/LB

RIGHT FRONT DOOR SPEAKER (-)

9

X295 18GY/DG

LEFT REAR SPEAKER (-)

10

-

-

11

-

-

12

X296 18DG/GY

RIGHT REAR SPEAKER (-)

13

X31 16GY/TN (SRT)

SUBWOOFER SIGNAL (-)

14

-

-

8W - 80 - 8

8W-80 CONNECTOR PIN-OUTS

DR/DH

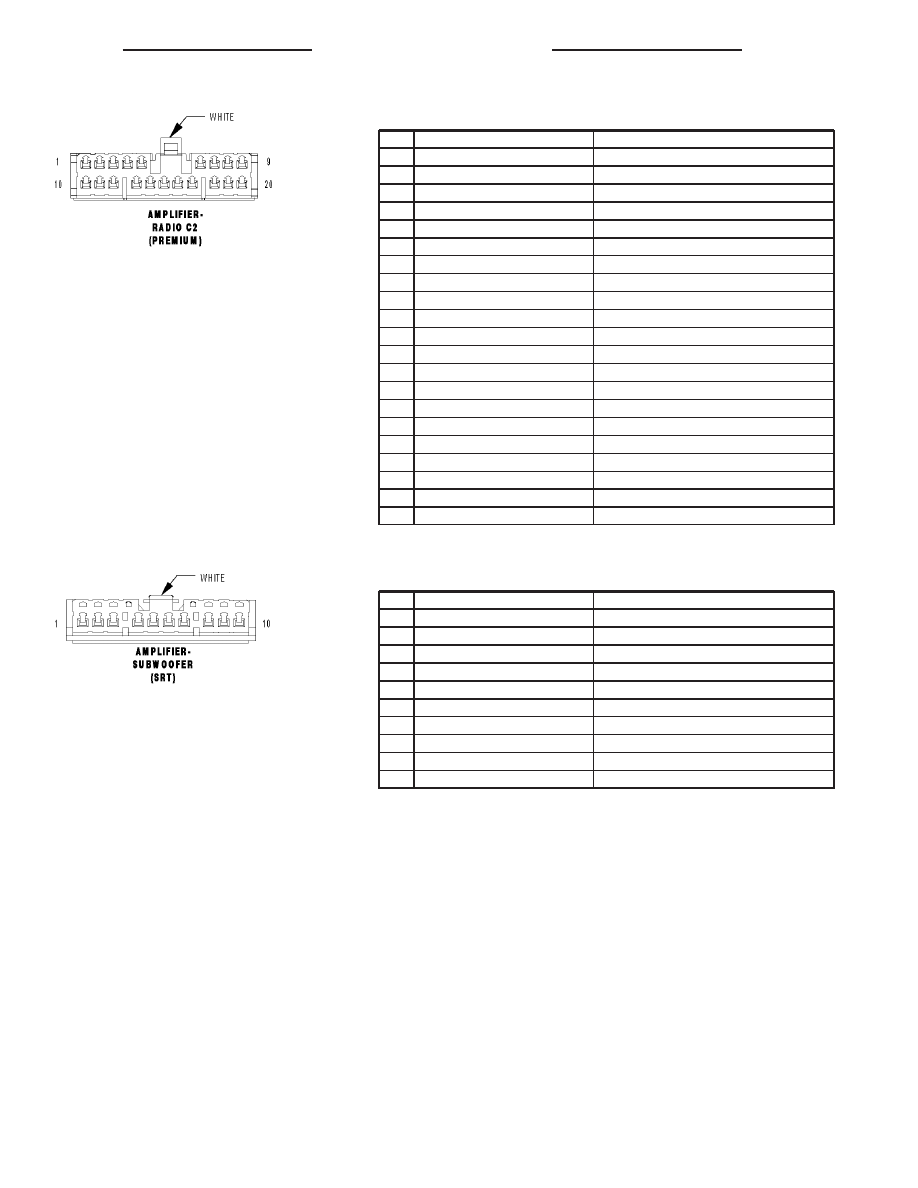

AMPLIFIER-RADIO C2 (PREMIUM) - WHITE 20 WAY

CAV

CIRCUIT

FUNCTION

1

X209 18GY/OR

LEFT INSTRUMENT PANEL SPEAKER (+)

2

X208 18GY/DG

RIGHT INSTRUMENT PANEL SPEAKER (+)

3

X200 18GY/BR

CENTER INSTRUMENT PANEL SPEAKER (+)

4

A116 18YL/RD

FUSED B(+)

5

-

-

6

D25 20WT/VT

PCI BUS

7

X51 20DG/DB

LEFT REAR SPEAKER (+)

8

X52 20GY/DB

RIGHT REAR SPEAKER (+)

9

Z907 18BK

GROUND

10

X299 18GY/YL

LEFT INSTRUMENT PANEL SPEAKER (-)

11

X298 18GY/LG

RIGHT INSTRUMENT PANEL SPEAKER (-)

12

X290 18GY/OR

CENTER INSTRUMENT PANEL SPEAKER (-)

13

A116 18YL/RD (EXCEPT SRT)

FUSED B(+)

13

A116 12YL/RD (SRT)

FUSED B(+)

14

-

-

15

-

-

16

-

-

17

F983 20PK/YL

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

18

X57 20DG/OR

LEFT REAR SPEAKER (-)

19

X58 20GY/OR

RIGHT REAR SPEAKER (-)

20

Z513 18BK

GROUND

AMPLIFIER-SUBWOOFER (SRT) - WHITE 10 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 16BK

GROUND

2

A916 16RD

FUSED B(+)

3

F983 20PK/YL

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

4

X390 16DG/BR

AMPLIFIED SUBWOOFER 1 (-)

5

X300 16GY/BR

AMPLIFIED SUBWOOFER 1 (+)

6

X301 16GY/WT

AMPLIFIED SUBWOOFER 2 (+)

7

X391 16DG/WT

AMPLIFIED SUBWOOFER 2 (-)

8

X31 16GY/TN

SUBWOOFER SIGNAL (-)

9

X30 16DG/TN

SUBWOOFER SIGNAL (+)

10

-

-

DR/DH

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 9

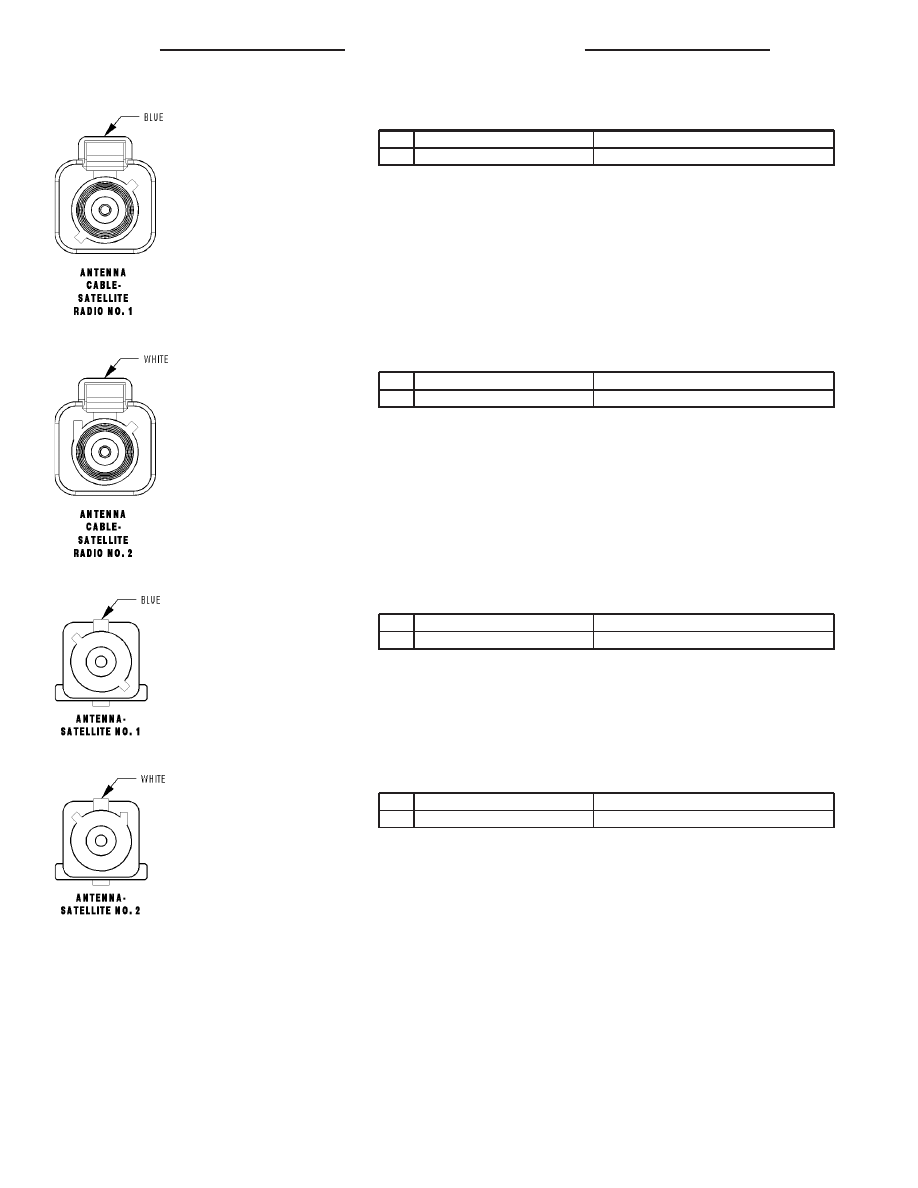

ANTENNA CABLE-SATELLITE RADIO NO. 1 - BLUE 1 WAY

CAV

CIRCUIT

FUNCTION

1

X1

SATELLITE ANTENNA SIGNAL 1

ANTENNA CABLE-SATELLITE RADIO NO. 2 - WHITE 1 WAY

CAV

CIRCUIT

FUNCTION

1

X2

SATELLITE ANTENNA SIGNAL 2

ANTENNA-SATELLITE NO. 1 - BLUE 1 WAY

CAV

CIRCUIT

FUNCTION

1

X1

SATELLITE ANTENNA SIGNAL 1

ANTENNA-SATELLITE NO. 2 - WHITE 1 WAY

CAV

CIRCUIT

FUNCTION

1

X2

SATELLITE ANTENNA SIGNAL 2

8W - 80 - 10

8W-80 CONNECTOR PIN-OUTS

DR/DH

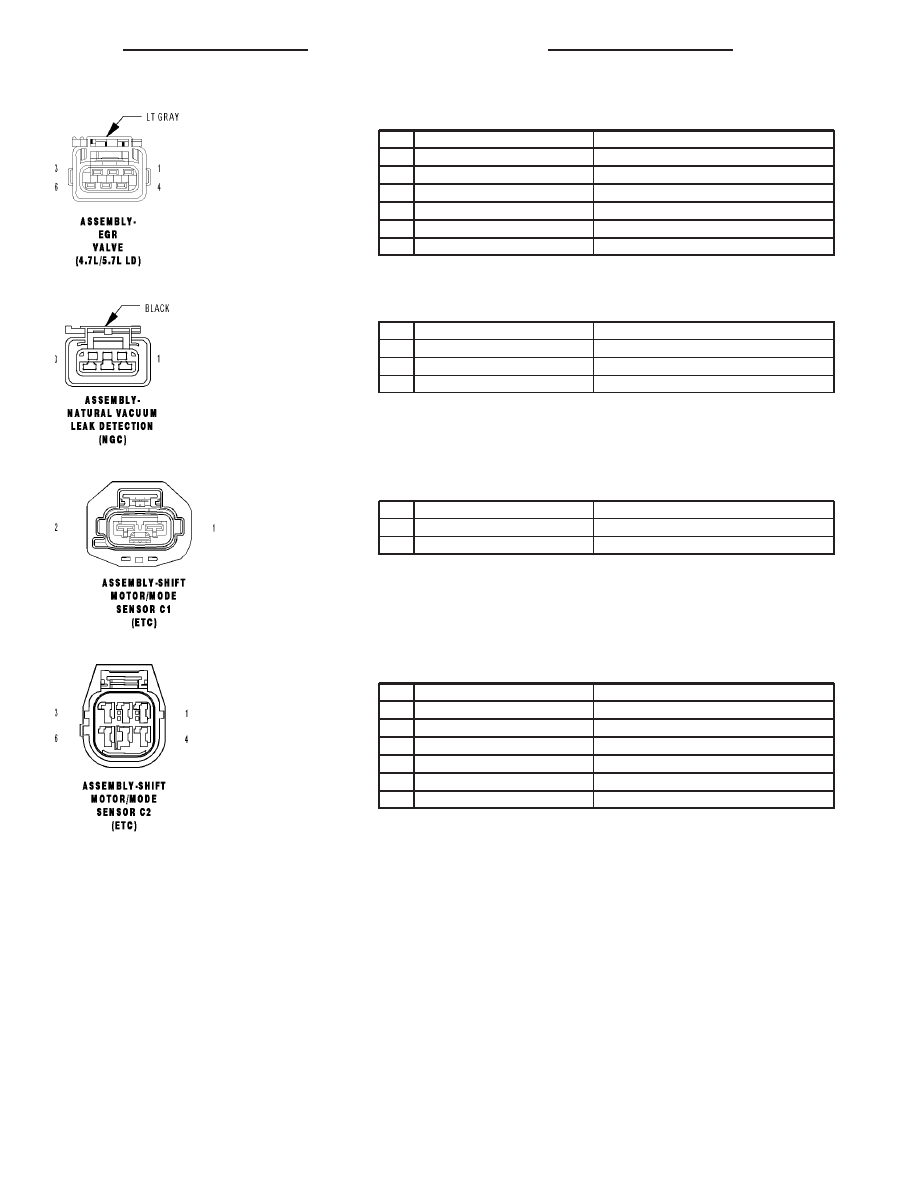

ASSEMBLY-EGR VALVE (4.7L/5.7L LD) - LT GRAY 6 WAY

CAV

CIRCUIT

FUNCTION

1

K34 18DB/LG

EGR SIGNAL

2

F856 20YL/PK

5 VOLT SUPPLY

3

K900 20DB/DG

SENSOR GROUND

4

Z335 18BK/WT

GROUND

5

-

-

6

K35 18DB/VT

EGR SOL CONTROL

ASSEMBLY-NATURAL VACUUM LEAK DETECTION (NGC) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z910 18BK

GROUND

2

K107 18VT/WT

NVLD SWITCH SIGNAL

3

K106 18VT/LB

NVLD SOL CONTROL

ASSEMBLY-SHIFT MOTOR/MODE SENSOR C1 (ETC) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

T316 16YL/GY

SHIFT MOTOR CONTROL B

2

T315 16YL/BR

SHIFT MOTOR CONTROL A

ASSEMBLY-SHIFT MOTOR/MODE SENSOR C2 (ETC) - 6 WAY

CAV

CIRCUIT

FUNCTION

1

D200 20WT/LG

MODE SENSOR D

2

T313 20YL/LG

5 VOLT MODE SENSOR SUPPLY

3

D202 20WT/VT

MODE SENSOR B

4

T885 20YL/GY

MODE SENSOR GROUND

5

D201 20WT/DG

MODE SENSOR A

6

D203 20WT/BR

MODE SENSOR C

DR/DH

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 11
