Dodge Ram Truck 1500-2500-3500. Manual - part 713

Component

Page

Motor-Power Window-Passenger . . . . . . . 8W-80-104
Motor-Power Window-Right Rear . . . . . . 8W-80-104
Motor-Seat Adjuster-Driver Horizontal . . 8W-80-104
Motor-Seat Adjuster-Front Driver

Vertical . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-104

Motor-Seat Adjuster-Front Passenger

Vertical . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-104

Motor-Seat Adjuster-Passenger

Horizontal . . . . . . . . . . . . . . . . . . . . . . 8W-80-105

Motor-Seat Adjuster-Rear Driver

Vertical . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-105

Motor-Seat Adjuster-Rear Passenger

Vertical . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-105

Motor-Sunroof . . . . . . . . . . . . . . . . . . . . . 8W-80-105
Motor-WindshieLD Wiper . . . . . . . . . . . . 8W-80-106
Power Outlet (Except SRT) . . . . . . . . . . . 8W-80-106
Power Outlet (SRT) . . . . . . . . . . . . . . . . 8W-80-106
Power Outlet-Console (Except Base) . . . . 8W-80-106
Power Outlet-Instrument Panel . . . . . . . 8W-80-106
Power Outlet-Rear (SRT) . . . . . . . . . . . . 8W-80-107
Pump-Fuel Injection (Diesel) . . . . . . . . . 8W-80-107
Pump-Leak Detection (SRT) . . . . . . . . . . 8W-80-107
Pump-Washer-WindshieLD . . . . . . . . . . . 8W-80-107
Radio C1 . . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-108
Radio C2 . . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-108
Receiver-Satellite . . . . . . . . . . . . . . . . . . 8W-80-109
Relay-Ignition Run-Acc (SRT) . . . . . . . . . 8W-80-109
Relay-Run-Accessory (SRT) . . . . . . . . . . . 8W-80-109
Relay-Starter (SRT) . . . . . . . . . . . . . . . . 8W-80-110
Resistor Block-Blower Motor . . . . . . . . . . 8W-80-110
Seat Belt-Tension Reducer-Driver (Standard

Cab) . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-110

Seat Belt-Tensioner-Driver . . . . . . . . . . . 8W-80-110
Seat Belt-Tensioner-Passenger . . . . . . . . 8W-80-111
Sensor-Accelerator Pedal Position (5.7L

ETC) . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-111

Sensor-Ambient Air Temperature . . . . . . 8W-80-111
Sensor-Battery Temperature . . . . . . . . . . 8W-80-111
Sensor-Brake Fluid Level . . . . . . . . . . . . 8W-80-112
Sensor-Camshaft Position (Diesel) . . . . . 8W-80-112
Sensor-Camshaft Position (Gas) . . . . . . . 8W-80-112
Sensor-Crankshaft Position (3.7L) . . . . . 8W-80-112
Sensor-Crankshaft Position (4.7L) . . . . . 8W-80-112
Sensor-Crankshaft Position (5.7L/SRT) . . 8W-80-113
Sensor-Crankshaft Position (Diesel) . . . . 8W-80-113
Sensor-Engine Coolant Temperature

(3.7L/4.7L) . . . . . . . . . . . . . . . . . . . . . 8W-80-113

Sensor-Engine Coolant Temperature

(5.7L/SRT) . . . . . . . . . . . . . . . . . . . . . . 8W-80-113

Sensor-Engine Coolant Temperature

(Diesel) . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-113

Sensor-Engine Oil Pressure (SRT) . . . . . 8W-80-114
Sensor-Engine Oil Temperature (SRT) . . 8W-80-114
Sensor-Evaporator Temperature . . . . . . . 8W-80-114

Component

Page

Sensor-Input Speed (RFE) . . . . . . . . . . . 8W-80-114
Sensor-Intake Air Temperature (NGC) . . 8W-80-114
Sensor-Intake Air Temperature (SRT) . . . 8W-80-115
Sensor-Knock (3.7L/4.7L) . . . . . . . . . . . . 8W-80-115
Sensor-Knock No. 1 (5.7L/SRT) . . . . . . . . 8W-80-115
Sensor-Knock No. 2 (5.7L/SRT) . . . . . . . . 8W-80-115
Sensor-Line Pressure (RFE) . . . . . . . . . . 8W-80-116
Sensor-MAP (NGC) . . . . . . . . . . . . . . . . . 8W-80-116
Sensor-MAP (SRT) . . . . . . . . . . . . . . . . . 8W-80-116
Sensor-Output Speed (RFE) . . . . . . . . . . 8W-80-116
Sensor-Output Speed (RE) . . . . . . . . . . . 8W-80-116
Sensor-Oxygen-Left Front (3.7L/5.7L) . . . 8W-80-117
Sensor-Oxygen-Left Front (4.7L) . . . . . . . 8W-80-117
Sensor-Oxygen-Left Front (SRT) . . . . . . . 8W-80-117
Sensor-Oxygen-Left Rear (3.7L/5.7L

LD) . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-117

Sensor-Oxygen-Left Rear (4.7L) . . . . . . . 8W-80-118
Sensor-Oxygen-Left Rear (5.7L HD) . . . . 8W-80-118
Sensor-Oxygen-Left Rear (SRT) . . . . . . . 8W-80-118
Sensor-Oxygen-Right Front (3.7L/5.7L) . . 8W-80-118
Sensor-Oxygen-Right Front (4.7L) . . . . . 8W-80-119
Sensor-Oxygen-Right Front (SRT) . . . . . . 8W-80-119
Sensor-Oxygen-Right Rear (3.7L/5.7L

LD) . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-119

Sensor-Oxygen-Right Rear (4.7L) . . . . . . 8W-80-119
Sensor-Oxygen-Right Rear (5.7L HD) . . . 8W-80-120
Sensor-Oxygen-Right Rear (SRT) . . . . . . 8W-80-120
Sensor-Side Impact-Left 1 . . . . . . . . . . . 8W-80-120
Sensor-Side Impact-Right 1 . . . . . . . . . . 8W-80-120
Sensor-Temperature/Pressure-Intake

(Diesel) . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-121

Sensor-Temperature/Pressure-Map

(Diesel) . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-121

Sensor-Throttle Position (3.7L) . . . . . . . . 8W-80-121
Sensor-Throttle Position (4.7L) . . . . . . . . 8W-80-121
Sensor-Throttle Position (SRT) . . . . . . . . 8W-80-121
Sensor-Transfer Case Position (MTC Except Power

Wagon) . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-122

Sensor-Transfer Case Position (MTC Power

Wagon) . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-122

Sensor-Transmission Range (RE) . . . . . . 8W-80-122
Sensor-Washer Fluid Level . . . . . . . . . . . 8W-80-122
Sensor-Water In Fuel . . . . . . . . . . . . . . . 8W-80-123
Sensor-Wheel Speed-ABS-Left Front . . . 8W-80-123
Sensor-Wheel Speed-ABS-Rear . . . . . . . . 8W-80-123
Sensor-Wheel Speed-ABS-Right Front . . 8W-80-123
Servo-Speed Control (Gas Except 5.7L) . 8W-80-123
Solenoid-Brake Transmission Shift

Interlock . . . . . . . . . . . . . . . . . . . . . . . 8W-80-124

Solenoid-Evap/Purge (NGC) . . . . . . . . . . 8W-80-124
Solenoid-Evap/Purge (SRT) . . . . . . . . . . . 8W-80-124
Solenoid-Locker-Front (5.7L Off Road) . . 8W-80-124
Solenoid-Locker-Rear (Power Wagon) . . . 8W-80-124
Solenoid-Radiator Fan (SRT) . . . . . . . . . 8W-80-125

8W - 80 - 4

8W-80 CONNECTOR PIN-OUTS

DR/DH

Component

Page

Solenoid-Reverse Lock-Out (SRT M/T) . . 8W-80-125
Solenoid-Wastegate (Diesel) . . . . . . . . . . 8W-80-125
Speaker-Instrument Panel-Center

(Premium) . . . . . . . . . . . . . . . . . . . . . 8W-80-125

Speaker-Instrument Panel-Left . . . . . . . 8W-80-125
Speaker-Instrument Panel-Right . . . . . . 8W-80-126
Speaker-Left Front Door . . . . . . . . . . . . . 8W-80-126
Speaker-Left Rear . . . . . . . . . . . . . . . . . . 8W-80-126
Speaker-Right Front Door . . . . . . . . . . . 8W-80-126
Speaker-Right Rear . . . . . . . . . . . . . . . . 8W-80-126
Speaker-Subwoofer (SRT) . . . . . . . . . . . . 8W-80-127
Starter (3.7L/4.7L/5.7L Off Road) . . . . . . 8W-80-127
Starter (5.7L Except Off Road) . . . . . . . . 8W-80-127
Starter (Diesel) . . . . . . . . . . . . . . . . . . . . 8W-80-127
Starter-Eyelet (Diesel) . . . . . . . . . . . . . . 8W-80-127
Starter-Eyelet (3.7L/4.7L/5.7L Off Road/

SRT) . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-128

Starter-Eyelet (5.7L) . . . . . . . . . . . . . . . . 8W-80-128
Switch-Adjustable Pedals (Except Base) . 8W-80-128
Switch-Axle Lock (Smart Bar) . . . . . . . . 8W-80-128
Switch-Back Up Lamp (3.7L/4.7L) . . . . . 8W-80-129
Switch-Back Up Lamp (G56) . . . . . . . . . 8W-80-129
Switch-Back Up Lamp (5.7L Nv5600) . . . 8W-80-129
Switch-Back Up Lamp (SRT M/T) . . . . . 8W-80-129
Switch-Clutch Interlock (M/T) . . . . . . . . 8W-80-129
Switch-Cylinder Lock-Driver (SRT) . . . . 8W-80-130
Switch-Disconnecting Stabilizer Bar (Smart

Bar) . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-130

Switch-Door Lock-Passenger . . . . . . . . . . 8W-80-130
Switch-Headlamp . . . . . . . . . . . . . . . . . . 8W-80-130
Switch-Heated Seat-Driver . . . . . . . . . . . 8W-80-131
Switch-Heated Seat-Passenger . . . . . . . . 8W-80-131
Switch-Horn . . . . . . . . . . . . . . . . . . . . . . 8W-80-131
Switch-Ignition . . . . . . . . . . . . . . . . . . . . 8W-80-131

Component

Page

Switch-MultiFunction . . . . . . . . . . . . . . . 8W-80-132
Switch-Oil Pressure (Except SRT) . . . . . 8W-80-132
Switch-Parking Brake . . . . . . . . . . . . . . . 8W-80-132
Switch-Passenger Airbag On/Off . . . . . . . 8W-80-132
Switch-Power Steering Pressure (5.7L) . . 8W-80-132
Switch-Power Window-Left Rear . . . . . . 8W-80-133
Switch-Power Window-Passenger . . . . . . 8W-80-133
Switch-Power Window-Right Rear . . . . . 8W-80-133
Switch-PTO (NGC) . . . . . . . . . . . . . . . . . 8W-80-133
Switch-Push-Button Starter (SRT) . . . . . 8W-80-133
Switch-Remote Radio-Left . . . . . . . . . . . 8W-80-134
Switch-Remote Radio-Right . . . . . . . . . . 8W-80-134
Switch-Seat Belt-Driver . . . . . . . . . . . . . 8W-80-134
Switch-Seat-Driver . . . . . . . . . . . . . . . . . 8W-80-134
Switch-Seat-Passenger (Quad Cab) . . . . . 8W-80-135
Switch-Seat-Passenger (Standard Cab) . . 8W-80-135
Switch-Speed Control-Left (ETC) . . . . . . 8W-80-135
Switch-Speed Control-Left (Except

ETC) . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-136

Switch-Speed Control-Right (ETC) . . . . . 8W-80-136
Switch-Speed Control-Right (Except

ETC) . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-136

Switch-Stop Lamp . . . . . . . . . . . . . . . . . 8W-80-136
Switch-Sunroof . . . . . . . . . . . . . . . . . . . . 8W-80-137
Switch-Tow/haul Overdrive . . . . . . . . . . . 8W-80-137
Switch-Transfer Case Selector (ETC) . . . 8W-80-137
Switch-Window/door Lock-Driver C1 . . . 8W-80-137
Switch-Window/door Lock-Driver C2 . . . 8W-80-138
Throttle Body (5.7L) . . . . . . . . . . . . . . . . 8W-80-138
Transducer-A/C Pressure (NGC) . . . . . . . 8W-80-138
Transducer-A/C Pressure (Diesel/SRT) . . 8W-80-138
Wiring-Trailer Tow 4-Way . . . . . . . . . . . . 8W-80-139
Wiring-Trailer Tow 7-Way . . . . . . . . . . . . 8W-80-139

DR/DH

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 5

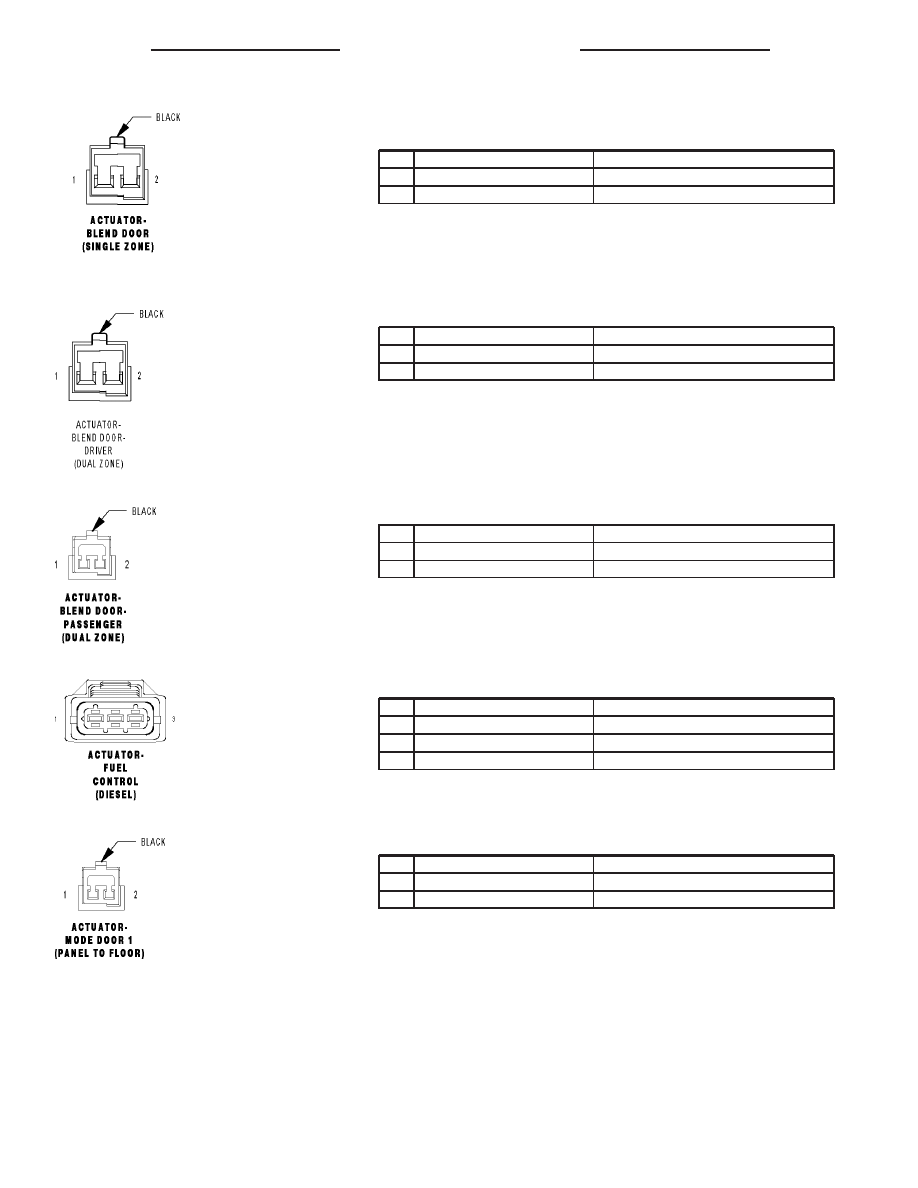

ACTUATOR-BLEND DOOR (SINGLE ZONE) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

C34 20DB/LB

COMMON DOOR DRIVER

2

C61 20DB/LG

BLEND DOOR DRIVER

ACTUATOR-BLEND DOOR-DRIVER (DUAL ZONE) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

C34 20DB/LB

COMMON DOOR DRIVER

2

C61 20DB/LG

BLEND DOOR DRIVER

ACTUATOR-BLEND DOOR-PASSENGER (DUAL ZONE) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

C34 20DB/LB

COMMON DOOR DRIVER

2

C33 20LB/BR

PASSENGER BLEND DOOR DRIVER

ACTUATOR-FUEL CONTROL (DIESEL) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

K915 18VT/RD

FUEL RAIL SENSOR RETURN

2

K181 18BR/YL

FUEL RAIL SENSOR SIGNAL

3

F855 18PK/YL

5 VOLT SUPPLY

ACTUATOR-MODE DOOR 1 (PANEL TO FLOOR) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

C34 20DB/LB

COMMON DOOR DRIVER

2

C801 20DB/OR

MODE DOOR 1 DRIVER

8W - 80 - 6

8W-80 CONNECTOR PIN-OUTS

DR/DH

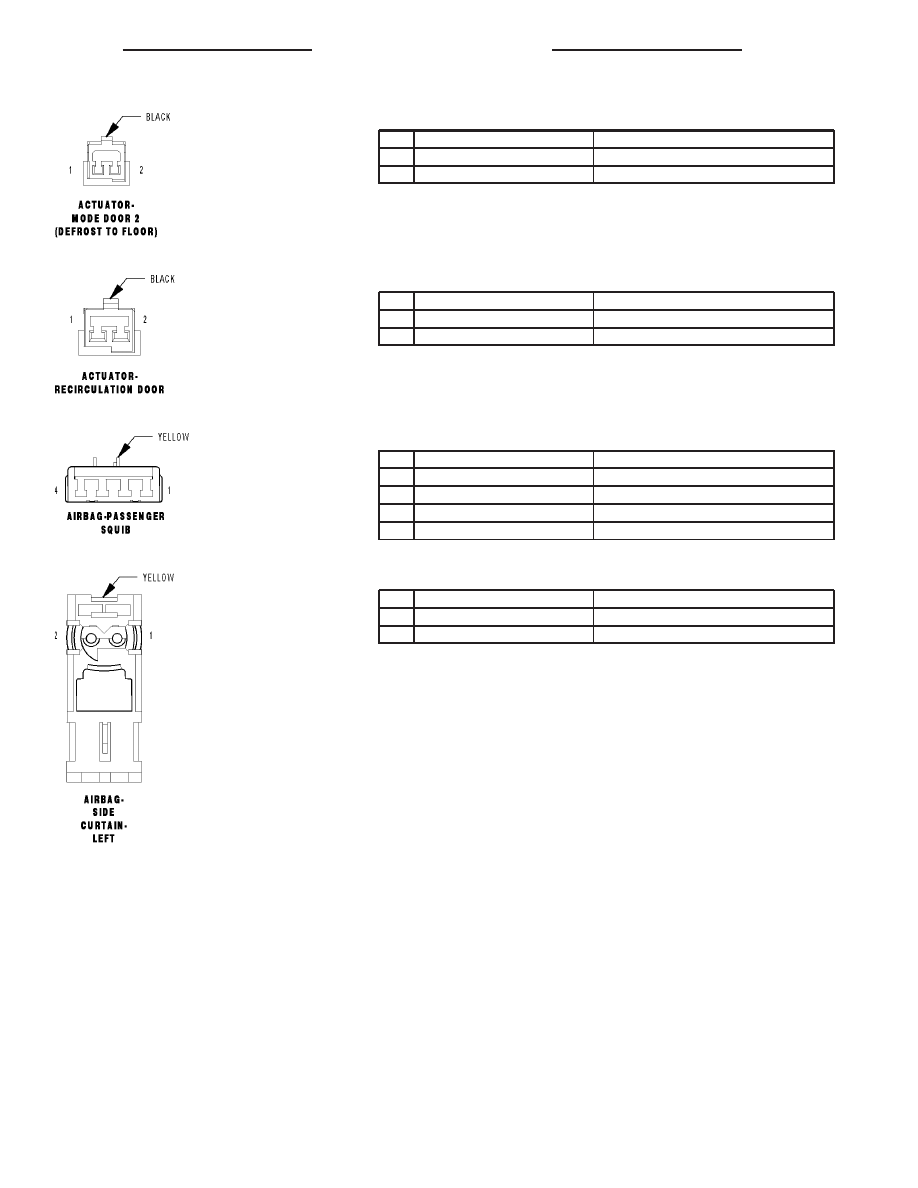

ACTUATOR-MODE DOOR 2 (DEFROST TO FLOOR) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

C34 20DB/LB

COMMON DOOR DRIVER

2

C29 20DB

MODE DOOR 2 DRIVER

ACTUATOR-RECIRCULATION DOOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

C34 20DB/LB

COMMON DOOR DRIVER

2

C32 20DB/TN

RECIRCULATION DOOR DRIVER

AIRBAG-PASSENGER SQUIB - YELLOW 4 WAY

CAV

CIRCUIT

FUNCTION

1

R44 20LB/OR

PASSENGER SQUIB 1 LINE 2

2

R42 20LB/BR

PASSENGER SQUIB 1 LINE 1

3

R64 20LB/WT

PASSENGER SQUIB 2 LINE 1

4

R62 20LB/VT

PASSENGER SQUIB 2 LINE 2

AIRBAG-SIDE CURTAIN-LEFT - YELLOW 2 WAY

CAV

CIRCUIT

FUNCTION

1

R3 18LB/OR

LEFT CURTAIN SQUIB 1 LINE 1

2

R1 18LB/WT

LEFT CURTAIN SQUIB 1 LINE 2

DR/DH

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 7
