VTSS VERIFICATION TEST - 1A

Diagnostic Test

1.

VTSS VERIFICATION TEST - 1A

1. Open the driver door and roll down the window.

2. Remove the ignition key (but keep in hand).

3. Lock the doors with RKE transmitter or power door lock switch.

4. Close all doors and observe the VTSS Indicator lamp.

5. - If the VTSS Indicator Lamp flashes rapidly and then after approximately 15 seconds changes to a slower flash,
indicates the system is armed.

6. - If the indicator fails to flash as described, there is a problem with the system. Select the Identifying VTSS
symptom from the Symptom List to troubleshoot.

7. - Manually unlock the driver’s door and open door to verify the alarm will trip to the alarming state.

Does the VTSS Indicator Lamp flash as specified and does the alarm trip and operate properly?

Yes

>> Repair is complete.

No

>> Repair is not complete, refer to appropriate symptom.

8Q - 50

VEHICLE THEFT SECURITY - ELECTRICAL DIAGNOSTICS

DR/DH

STANDARD PROCEDURE

SKIS VERIFICATION TEST

Diagnostic Test

1.

SKIS VERIFICATION TEST

1. Reconnect all previously disconnected components and connectors.

2. Obtain the vehicle’s unique Personal Identification Number (PIN) assigned to it’s original SKIM. This number can
be obtained from the vehicle’s invoice or Chrysler’s Customer Center (1-800-992-1997).

NOTE: 3. When entering the PIN, care should be taken because the SKIM will only allow 3 consecutive
attempts to enter the correct PIN. If 3 consecutive incorrect PINs are entered, the SKIM will Lock Out the
scan tool for 1 hour.
4. To exit Lock Out mode, the ignition key must remain in the Run position continually for 1 hour. Turn off all acces-
sories and connect a battery charger if necessary.

5. With the scan tool, select Theft Alarm, SKIM and Miscellaneous. Then, select the desired procedure and follow
the steps that will be displayed.

6. If the SKIM has been replaced, make sure all of the vehicle ignition keys are programmed to the new SKIM.

NOTE: 7. Prior to returning vehicle to the customer, perform a module scan to be sure that all DTCs are
erased. Erase any DTCs that are found.
8. With the scan tool, erase all DTCs. Perform 5 ignition key cycles leaving the key on for at least 90 seconds per
cycle.

9. With the scan tool, read the SKIM DTCs.

Are there any SKIM DTCs?

Yes

>> Repair is not complete, refer to appropriate diagnostic procedure.

No

>> Repair is complete.

DR/DH

VEHICLE THEFT SECURITY - ELECTRICAL DIAGNOSTICS

8Q - 51

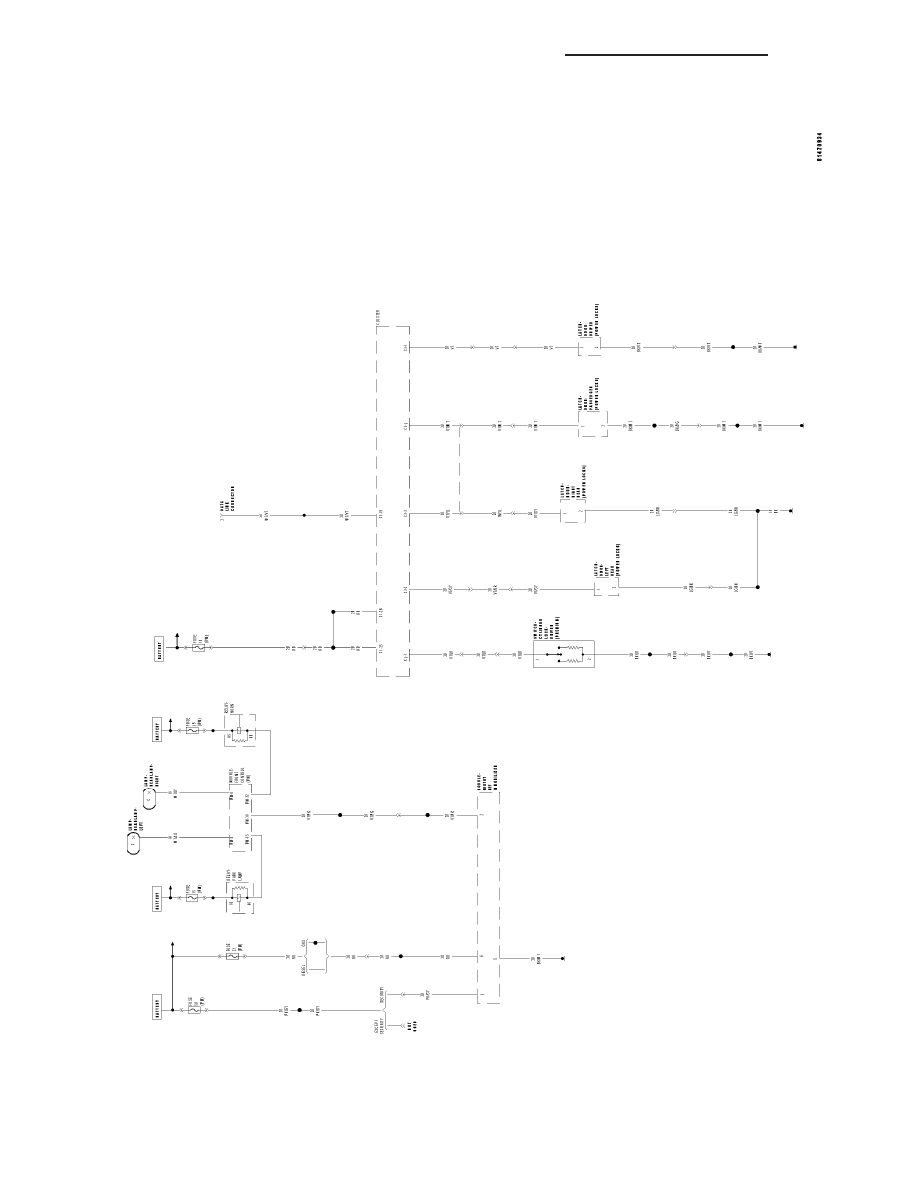

SCHEMATICS AND DIAGRAMS

VEHICLE

THEFT

SECURITY

SYSTEM

8Q - 52

VEHICLE THEFT SECURITY - ELECTRICAL DIAGNOSTICS

DR/DH

VEHICLE THEFT SECURITY - SERVICE INFORMATION

TABLE OF CONTENTS

page

page

VEHICLE THEFT SECURITY - SERVICE

INFORMATION
DESCRIPTION

VEHICLE THEFT SECURITY SYSTEM

. . . . . . 53

SENTRY KEY IMMOBILIZER SYSTEM

. . . . . . 55

OPERATION

VEHICLE THEFT SECURITY SYSTEM

. . . . . . 55

SENTRY KEY IMMOBILIZER SYSTEM

. . . . . . 57

DIAGNOSIS AND TESTING

VEHICLE THEFT SECURITY SYSTEM

. . . . . . 57

SENTRY KEY IMMOBILIZER SYSTEM

. . . . . . 58

STANDARD PROCEDURE

SKIS INITIALIZATION

. . . . . . . . . . . . . . . . . . . 59

SENTRY KEY TRANSPONDER

PROGRAMMING . . . . . . . . . . . . . . . . . . . . . . 59

TRANSPONDER KEY

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 60

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . 60

SWITCH-DOOR KEY POSITION

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 61

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . 61

DIAGNOSIS AND TESTING

DOOR CYLINDER LOCK SWITCH

. . . . . . . . . 61

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 62

VEHICLE THEFT SECURITY - SERVICE INFORMATION

DESCRIPTION

VEHICLE THEFT SECURITY SYSTEM

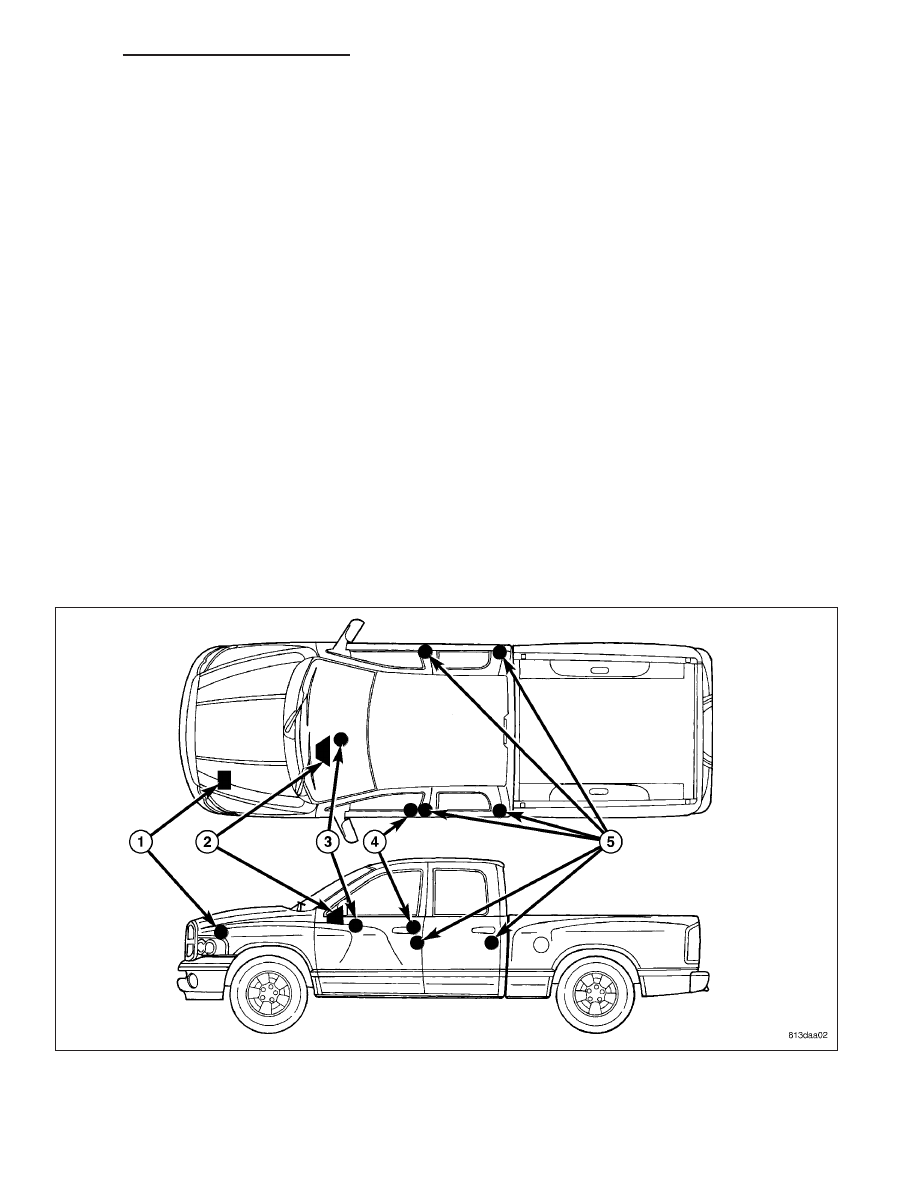

The Vehicle Theft Security System (VTSS) is designed to provide perimeter protection against unauthorized use or
tampering by monitoring the vehicle door ajar circuits, the driver side front door cylinder lock switch circuit, the
power lock and unlock circuits, and the ignition switch circuit. If unauthorized use or tampering is detected, the
system responds by pulsing the horn for up to about three minutes and flashing the hazard warning lamps for up to
about eighteen minutes.
