*VTSS WILL NOT ARM PROPERLY

For the Vehicle Theft Security circuit diagram (Refer to 8 - ELECTRICAL/VEHICLE THEFT SECURITY - SCHE-
MATICS AND DIAGRAMS)

For a complete wiring diagram Refer to Section 8W.

Possible Causes

VTSS NOT ENABLED

CHECK FOR DTCS AND VTSS ARMING INHIBITORS

CHECK FOR SKIM NO RESPONSE

CYLINDER LOCK SWITCH GROUND OPEN

CYLINDER LOCK SWITCH MUX CIRCUIT OPEN

CYLINDER LOCK SWITCH OPEN

INSTRUMENT CLUSTER

1.

ATTEMPT TO ENABLE THE VTSS

Turn the ignition Off to the lock position.

Disconnect the battery negative cable wait 5 seconds then reconnect battery cable.

Turn the ignition to the On position for 10 seconds, then back Off to the lock position and remove key.

Close all doors.

Using the key, lock the vehicle with the Driver Door Cylinder Lock Switch and observe the VTSS indicator.

Did the VTSS indicator flash rapidly, then flash at a slower rate indicating the VTSS is armed?

Yes

>> Go To 2

No

>> Go To 3

2.

VTSS NOT ENABLED

Unlock the vehicle to disarm the VTSS.

Ensure all doors are closed.

Using the RKE key fob, lock the vehicle and observe the VTSS indicator.

Did the VTSS indicator flash rapidly, then flash at a slower rate indicating the VTSS is armed?

Yes

>> Test Complete.

Perform VTSS VERIFICATION TEST - 1A. (Refer to 8 - ELECTRICAL/VEHICLE THEFT SECURITY -
DIAGNOSIS AND TESTING)

No

>> Replace and program the Instrument Cluster in accordance with the service information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES/FRONT CONTROL MODULE - DIAGNOSIS AND TESTING)

8Q - 46

VEHICLE THEFT SECURITY - ELECTRICAL DIAGNOSTICS

DR/DH

*VTSS WILL NOT ARM PROPERLY (CONTINUED)

3.

USE DRB TO COMMUNICATE WITH THE SKIM

With the DRBIII

T

, attempt to communicate with the SKIM.

Does the DRBIII

T

communicate with the SKIM?

Yes

>> Go To 4

No

>> Refer to communication category for the related symptom(s).

Perform VTSS VERIFICATION TEST - 1A. (Refer to 8 - ELECTRICAL/VEHICLE THEFT SECURITY -
DIAGNOSIS AND TESTING)

4.

DTC OR VTSS INHIBITORS

Ensure the doors are closed.

With the DRBIII

T

, read the active DTC’s and the ajar switch states.

Does the DRBIII

T

display any closed switches or related DTC’s?

Yes

>> Refer to the Symptom List and diagnose the appropriate symptom in the DOOR AJAR or related cate-

gory.

Perform VTSS VERIFICATION TEST - 1A. (Refer to 8 - ELECTRICAL/VEHICLE THEFT SECURITY -
DIAGNOSIS AND TESTING)

No

>> Go To 5

5.

CYLINDER LOCK SWITCH CIRCUIT OPEN

Turn the ignition on.

With the DRBIII

T

, read the Driver Cylinder Lock Switch MUX volts while turning the key in the driver door lock

cylinder.

Did the MUX voltage change from approximately 5.0 volts to 4.0 for lock and 2.4 for unlock?

Yes

>> Replace and program the Instrument Cluster in accordance with the service information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES/FRONT CONTROL MODULE - DIAGNOSIS AND TESTING)

No

>> Go To 6

DR/DH

VEHICLE THEFT SECURITY - ELECTRICAL DIAGNOSTICS

8Q - 47

*VTSS WILL NOT ARM PROPERLY (CONTINUED)

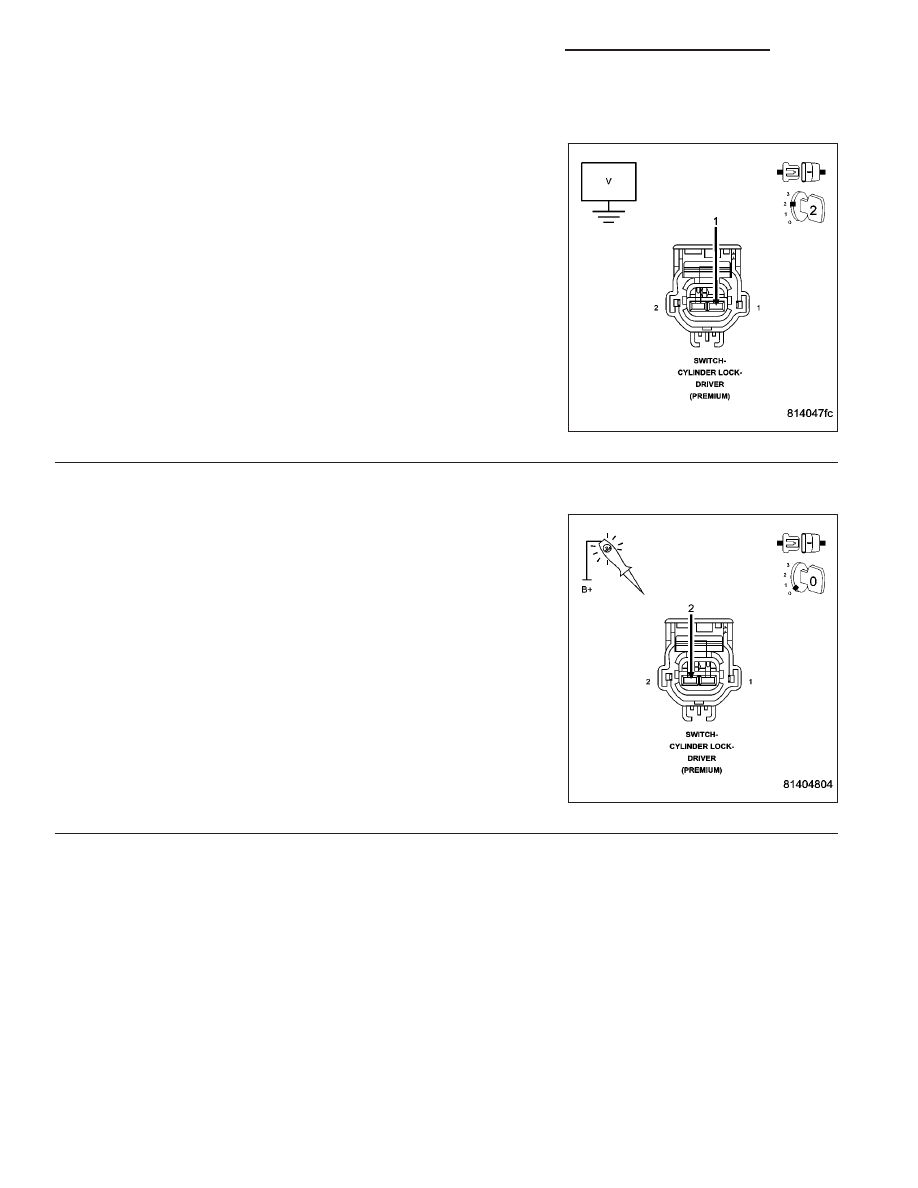

6.

INSTRUMENT CLUSTER CYLINDER LOCK SWITCH VOLTAGE LOW

Disconnect the Cylinder Lock Switch connector.

Measure the voltage between Cylinder Lock Switch Mux circuit and
ground.

Is the voltage between 4.6 and 5.2 volts?

Yes

>> Go To 7

No

>> Go To 8

7.

CYLINDER LOCK SWITCH GROUND OPEN

Disconnect the Cylinder Lock Switch connector.

Using a 12-volt test light connected to 12-volts, check the Ground cir-
cuit.

Does the test light illuminate brightly?

Yes

>> Replace the Cylinder Lock Switch.

Perform VTSS VERIFICATION TEST - 1A. (Refer to 8 -
ELECTRICAL/VEHICLE THEFT SECURITY - DIAGNOSIS
AND TESTING)

No

>> Repair the Ground circuit for an open.

Perform VTSS VERIFICATION TEST - 1A. (Refer to 8 -
ELECTRICAL/VEHICLE THEFT SECURITY - DIAGNOSIS
AND TESTING)

8Q - 48

VEHICLE THEFT SECURITY - ELECTRICAL DIAGNOSTICS

DR/DH

*VTSS WILL NOT ARM PROPERLY (CONTINUED)

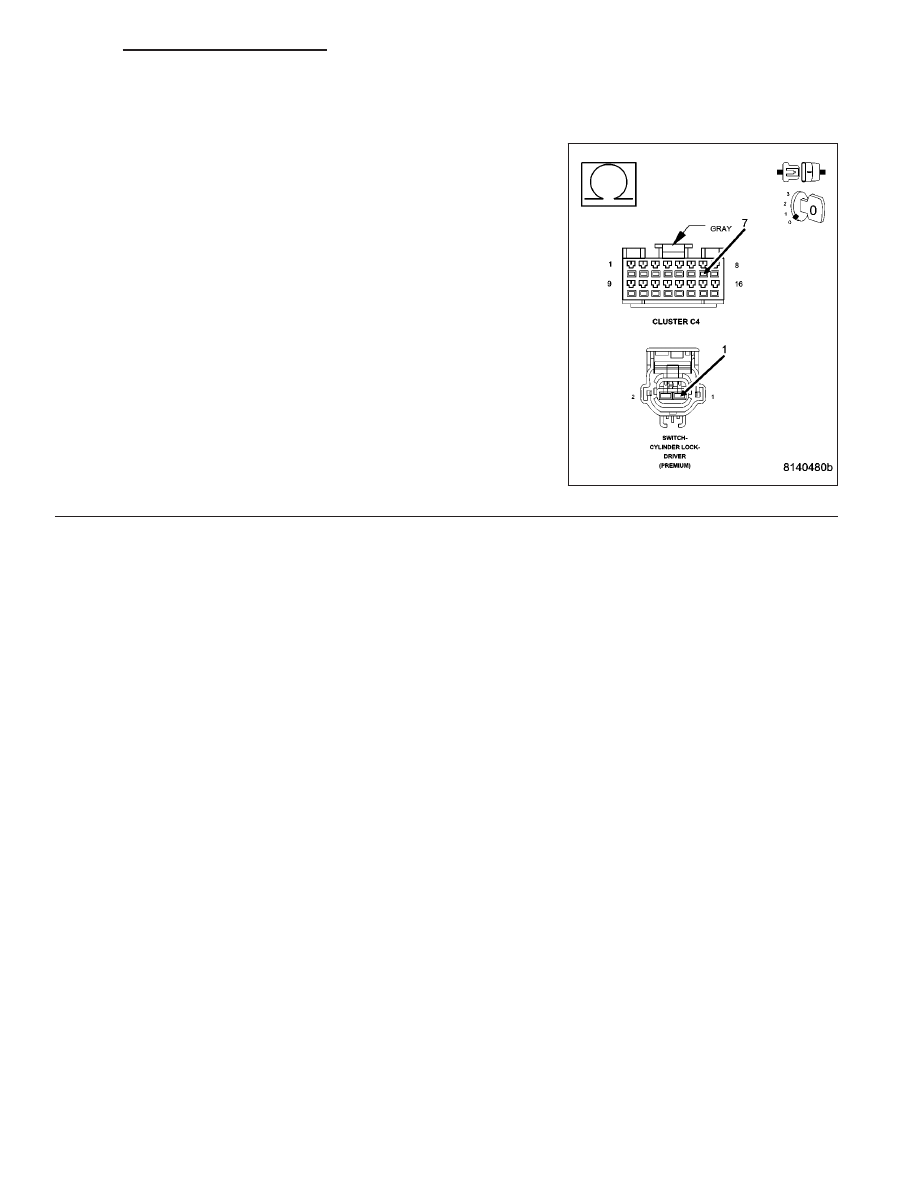

8.

CYLINDER LOCK SWITCH MUX OPEN

Disconnect the Cylinder Lock Switch connector.

Disconnect the Instrument Cluster C2 connector.

Measure the resistance of the Cylinder Lock Switch Mux circuit
between the Switch connector and the Instrument Cluster connector.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Instrument Cluster.

Perform VTSS VERIFICATION TEST - 1A. (Refer to 8 -
ELECTRICAL/VEHICLE THEFT SECURITY - DIAGNOSIS
AND TESTING)

No

>> Repair the Cylinder Lock Switch Mux circuit for an open.

Perform VTSS VERIFICATION TEST - 1A. (Refer to 8 -
ELECTRICAL/VEHICLE THEFT SECURITY - DIAGNOSIS
AND TESTING)
