PASSENGER OFF INDICATOR CIRCUIT SHORT TO BATTERY (CONTINUED)

3.

PAB ON - OFF INDICATOR SHORTED

WARNING: TO AVOID PERSONAL INJURY OR DEATH, TURN THE IGNITION OFF, DISCONNECT THE BAT-
TERY AND WAIT TWO MINUTES BEFORE PROCEEDING.
Disconnect the Passenger Airbag On - Off Switch.

NOTE: Check connectors - Clean and repair as necessary.
Measure the PAB On - Off Switch resistance between terminals 3 and 4.

Is the resistance below 14.0 ohms?

Yes

>> Go To 4

No

>> Replace the Passenger Airbag On - Off Switch in accordance with the Service Information.

Perform ORC VERIFICATION TEST - VER 1.

4.

(G104) PAB INDICATOR DRIVER CIRCUIT SHORTED TO BATTERY

Disconnect the Occupant Restraint Controller C1 connector.

NOTE: Check connectors - Clean and repair as necessary.

WARNING: IF THE OCCUPANT RESTRAINT CONTROLLER IS
DROPPED AT ANY TIME, IT MUST BE REPLACED. FAILURE TO
TAKE THE PROPER PRECAUTIONS COULD RESULT IN ACCIDEN-
TAL AIRBAG DEPLOYMENT AND PERSONAL INJURY OR DEATH.

WARNING: TO AVOID PERSONAL INJURY OR DEATH, TURN THE
IGNITION ON, THEN RECONNECT THE BATTERY.
Measure the voltage of the (G104) Passenger Airbag Indicator Driver
circuit.

Is there any voltage present?

Yes

>> Go To 5

No

>> Go To 6

8O - 142

RESTRAINTS - ELECTRICAL DIAGNOSTICS

DR/DH

PASSENGER OFF INDICATOR CIRCUIT SHORT TO BATTERY (CONTINUED)

5.

(G104) PAB INDICATOR DRIVER CIRCUIT SHORTED TO (F201) FUSED IGNITION SWITCH OUTPUT
(RUN-START) CIRCUIT

WARNING: TO AVOID PERSONAL INJURY OR DEATH, TURN THE
IGNITION OFF, DISCONNECT THE BATTERY AND WAIT TWO MIN-
UTES BEFORE PROCEEDING.
Remove the (F201) Fused Ignition Switch Output (Run-Start) circuit
fuse.

WARNING: TO AVOID PERSONAL INJURY OR DEATH, TURN THE
IGNITION ON, THEN RECONNECT THE BATTERY.
Measure the voltage of the (G104) Passenger Airbag Indicator Driver
circuit.

Is there any voltage present?

Yes

>> Repair the (G104) Passenger Airbag Indicator Driver cir-

cuit for a short to battery.

Perform ORC VERIFICATION TEST - VER 1.

No

>> Repair the (G104) Passenger Airbag Indicator Driver cir-

cuit for a short to the (F201) Fused ignition Switch Output
(Run-Start) circuit.

Perform ORC VERIFICATION TEST - VER 1.

6.

ORC, PAB INDICATOR DRIVER CIRCUIT SHORTED TO BATTERY

WARNING: TO AVOID PERSONAL INJURY OR DEATH, TURN THE IGNITION OFF, DISCONNECT THE BAT-
TERY AND WAIT TWO MINUTES BEFORE PROCEEDING.

WARNING: IF THE OCCUPANT RESTRAINT CONTROLLER IS DROPPED AT ANY TIME, IT MUST BE
REPLACED. FAILURE TO TAKE THE PROPER PRECAUTIONS COULD RESULT IN ACCIDENTAL AIRBAG
DEPLOYMENT AND PERSONAL INJURY OR DEATH.

If there are no possible causes remaining, view repair.

Repair

Replace the Occupant Restraint Controller (ORC) in accordance with the Service Information.

Perform ORC VERIFICATION TEST - VER 1.

DR/DH

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 143

PASSENGER OFF INDICATOR CIRCUIT SHORT TO BATTERY (CONTINUED)

7.

CHECKING STORED OR INTERMITTENT CODES

With the Scan Tool, record and erase all DTC’s from all Airbag modules.

If equipped with Passenger Airbag On - Off switch, read the DTC’s in all switch positions.

If any ACTIVE codes are present they must be resolved before diagnosing any stored codes.

WARNING: TO AVOID PERSONAL INJURY OR DEATH, TURN THE IGNITION OFF, DISCONNECT THE BAT-
TERY AND WAIT TWO MINUTES BEFORE PROCEEDING.
Using the wiring diagram/schematic as a guide, inspect the wiring and connectors.

Look for chaffed, pierced, pinched, or partially broken wires and broken, bent, pushed out, spread, corroded, or
contaminated terminals.

The following additional checks may assist you in identifying a possible intermittent problem.

Reconnect any disconnected components and harness connector.

WARNING: TO AVOID PERSONAL INJURY OR DEATH, TURN THE IGNITION ON, THEN RECONNECT THE
BATTERY.
With the Scan Tool, monitor active codes as you work through the following steps.

WARNING: TO AVOID PERSONAL INJURY OR DEATH, MAINTAIN A SAFE DISTANCE FROM ALL AIRBAGS
WHILE PERFORMING THE FOLLOWING STEPS.
Wiggle the wiring harness and connectors of the related airbag circuit or component.

If codes are related to the Driver Airbag circuits, rotate the steering wheel from stop to stop.

If only stored codes return continue the test until the problem area has been isolated.

In the previous steps you have attempted to recreate the conditions responsible for setting active DTC in question.

Are any ACTIVE DTCs present?

Yes

>> Select the appropriate diagnostic procedure from the Table of Contents in this section.

No

>> No problem found at this time. Erase all codes before returning vehicle to customer.

8O - 144

RESTRAINTS - ELECTRICAL DIAGNOSTICS

DR/DH

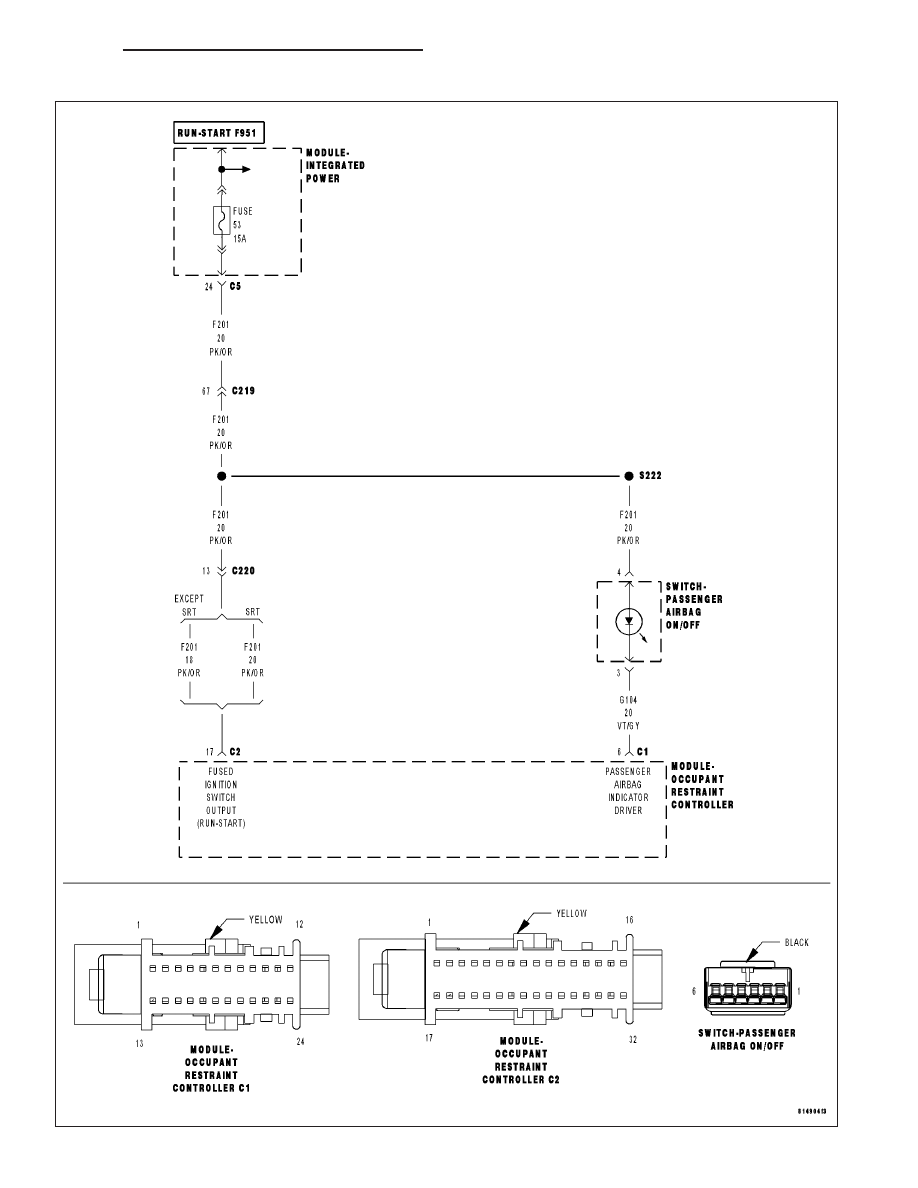

PASSENGER OFF INDICATOR CIRCUIT SHORT TO GROUND
