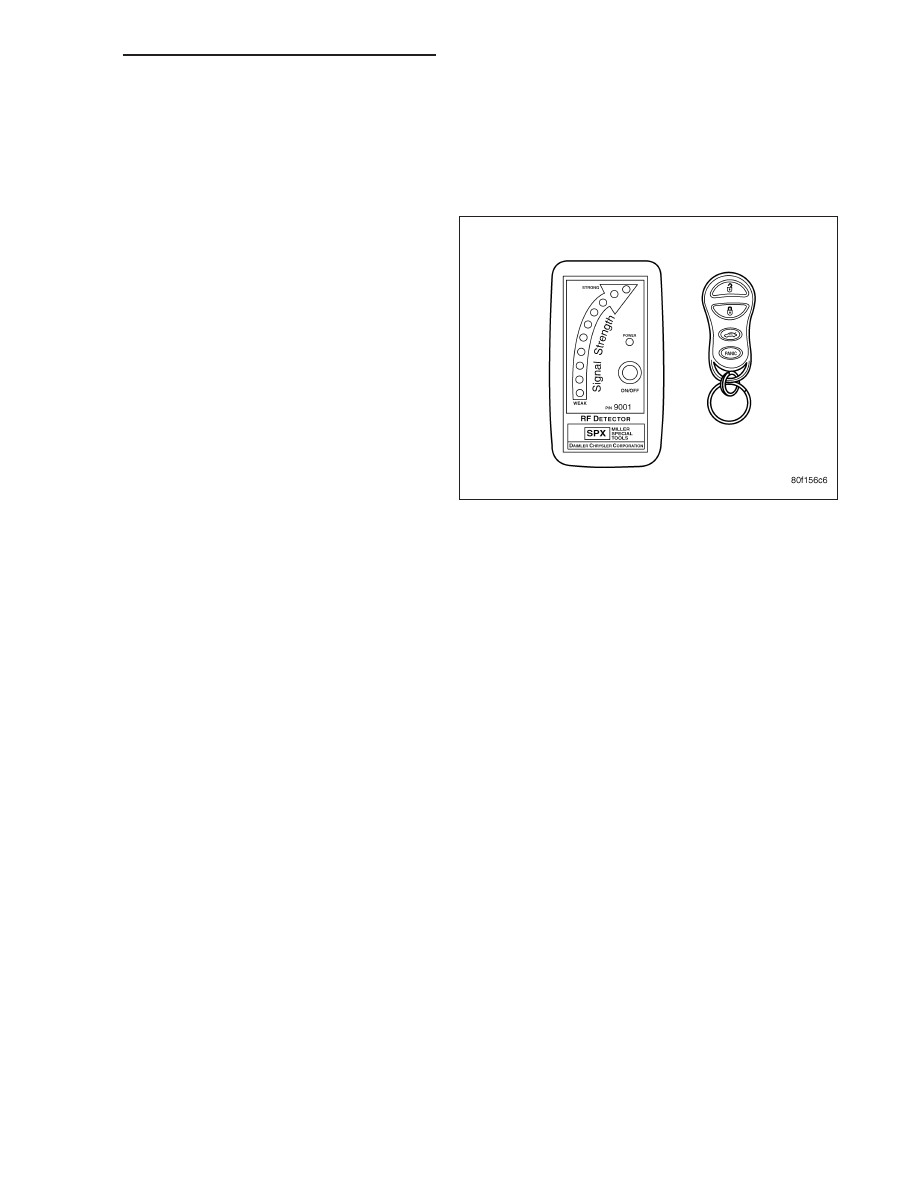

DRIVER DOOR MODULE SWITCH TESTS UP PINS 3 & 7 DOWN PINS 2 & 3 RIGHT PINS 2 & 3 LEFT PINS 3 & 4 POWER WINDOW SWITCH SWITCH POSITION CONTINUITY BETWEEN PINS OF CONNECTOR C-1 NEUTRAL PINS 1 & 8, PINS 2 & 8, PINS 8 & 10, PINS 8 & 12 LEFT FRONT UP PINS 5 & 9 LEFT FRONT DOWN PINS 9 & 12 RIGHT FRONT UP PINS 3 & 9 RIGHT FRONT DOWN PINS 6 & 9 LEFT REAR UP PINS 4 & 9 LEFT REAR DOWN PINS 9 & 10 RIGHT REAR UP PINS 2 & 9 RIGHT REAR DOWN PINS 1 & 9 POWER WINDOW LOCKOUT SWITCH SWITCH POSITION CONTINUITY BETWEEN OFF (SWITCH BUTTON RAISED - NOT DEPRESSED) PIN 9 OF CONNECTOR C-1 & PIN 8 OF CONNECTOR C-2 REMOVAL 1. Disconnect and isolate the battery negative cable. 2. Remove the door trim panel (Refer to 23 - BODY/DOOR - FRONT/TRIM PANEL - REMOVAL). 3. Remove the switch from the trim panel bezel. INSTALLATION 1. Install switch to trim panel bezel. 2. Install door trim panel (Refer to 23 - BODY/DOOR - FRONT/TRIM PANEL - INSTALLATION). 3. Connect battery negative cable. 8N - 82 POWER LOCKS - SERVICE INFORMATION DR/DH |
