*CHIME SOUNDS WITH DRIVER DOOR OPEN KEY REMOVED

8B - 2

CHIME/BUZZER - ELECTRICAL DIAGNOSTICS

DR/DH

*CHIME SOUNDS WITH DRIVER DOOR OPEN KEY REMOVED (CONTINUED)

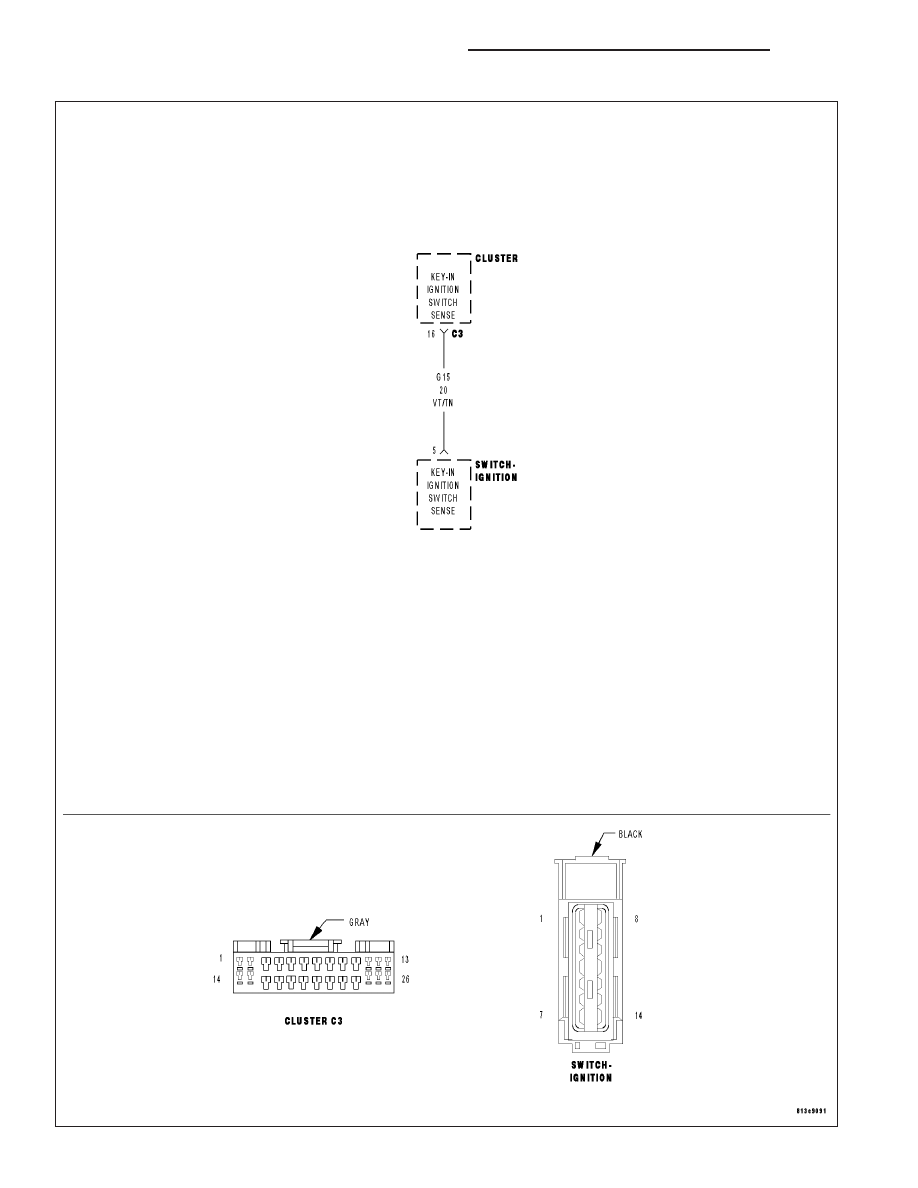

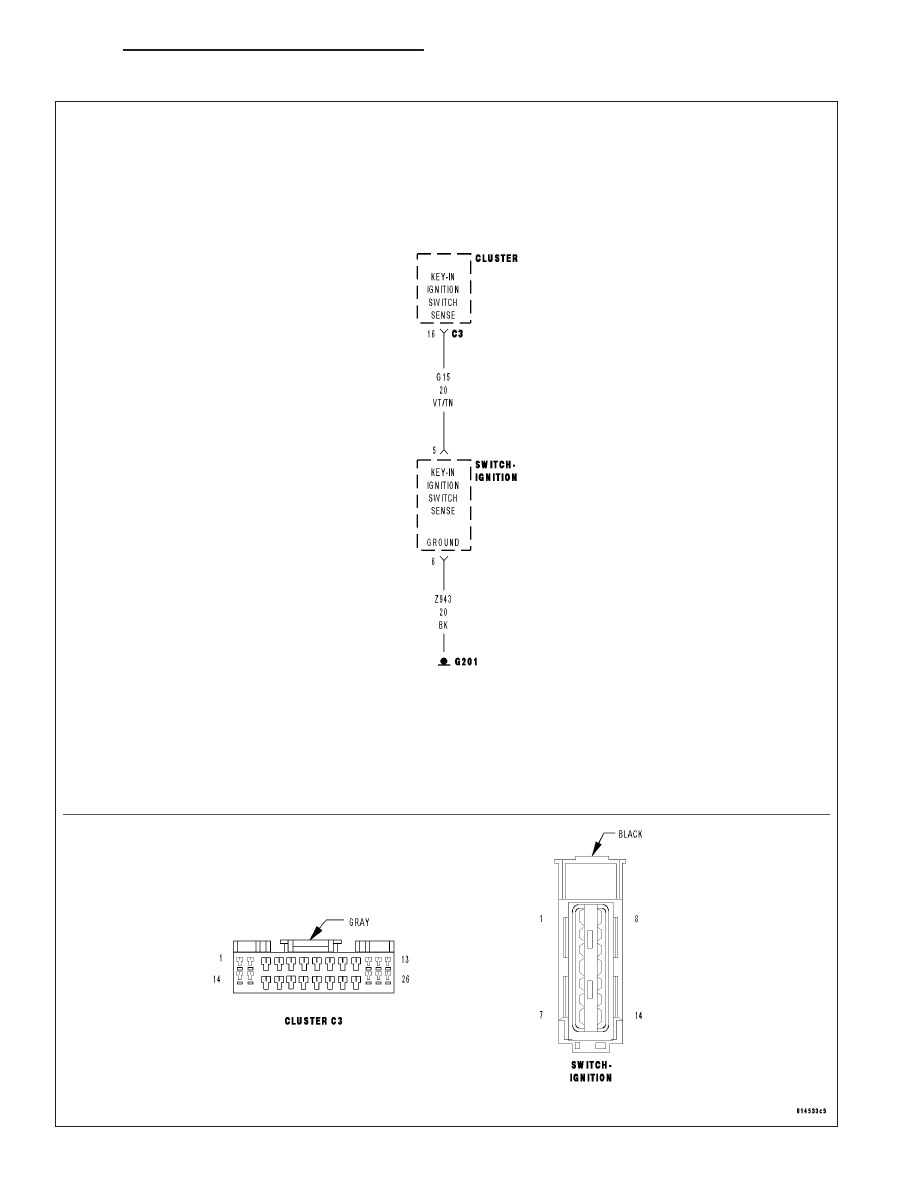

For the Chime system circuit diagram (Refer to 8 - ELECTRICAL/CHIME/BUZZER - SCHEMATICS AND DIA-
GRAMS)

For a complete wiring diagram Refer to Section 8W.

Possible Causes

KEY-IN IGN SW STATUS

IGNITION SWITCH SHORTED

(G26) KEY-IN IGNITION SW SENSE SHORT TO GROUND

CLUSTER

Diagnostic Test

1.

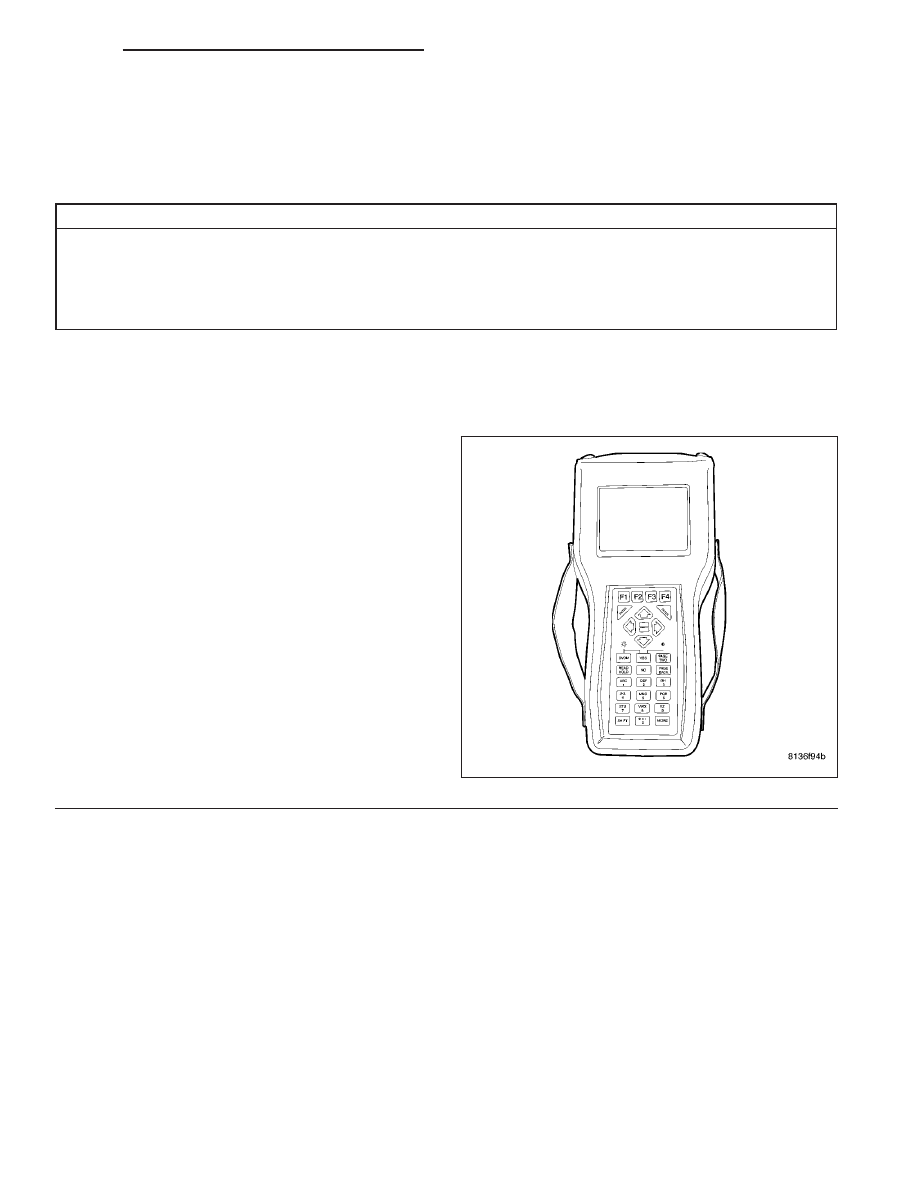

READ KEY-IN IGNITION SWITCH STATUS ON DRBIII

NOTE: Ensure the exterior lamps turn on and off
properly and are off before continuing this test.

With the DRBIII

T

select: Electro/Mech Cluster, Input

Output.

Read the Key-In Ign Sw.

Remove the key from the ignition switch.

Does the DRBIII

T

show Key-In Ign OPEN?

Yes

>> Replace and program the Cluster in accor-

dance with the Service Information.

Perform BODY VERIFICATION TEST -
VER 1 (Refer to BODY VERIFICATION
TEST - VER 1).

No

>> Go To 2

DR/DH

CHIME/BUZZER - ELECTRICAL DIAGNOSTICS

8B - 3

*CHIME SOUNDS WITH DRIVER DOOR OPEN KEY REMOVED (CONTINUED)

2.

KEY-IN IGN SWITCH SHORTED

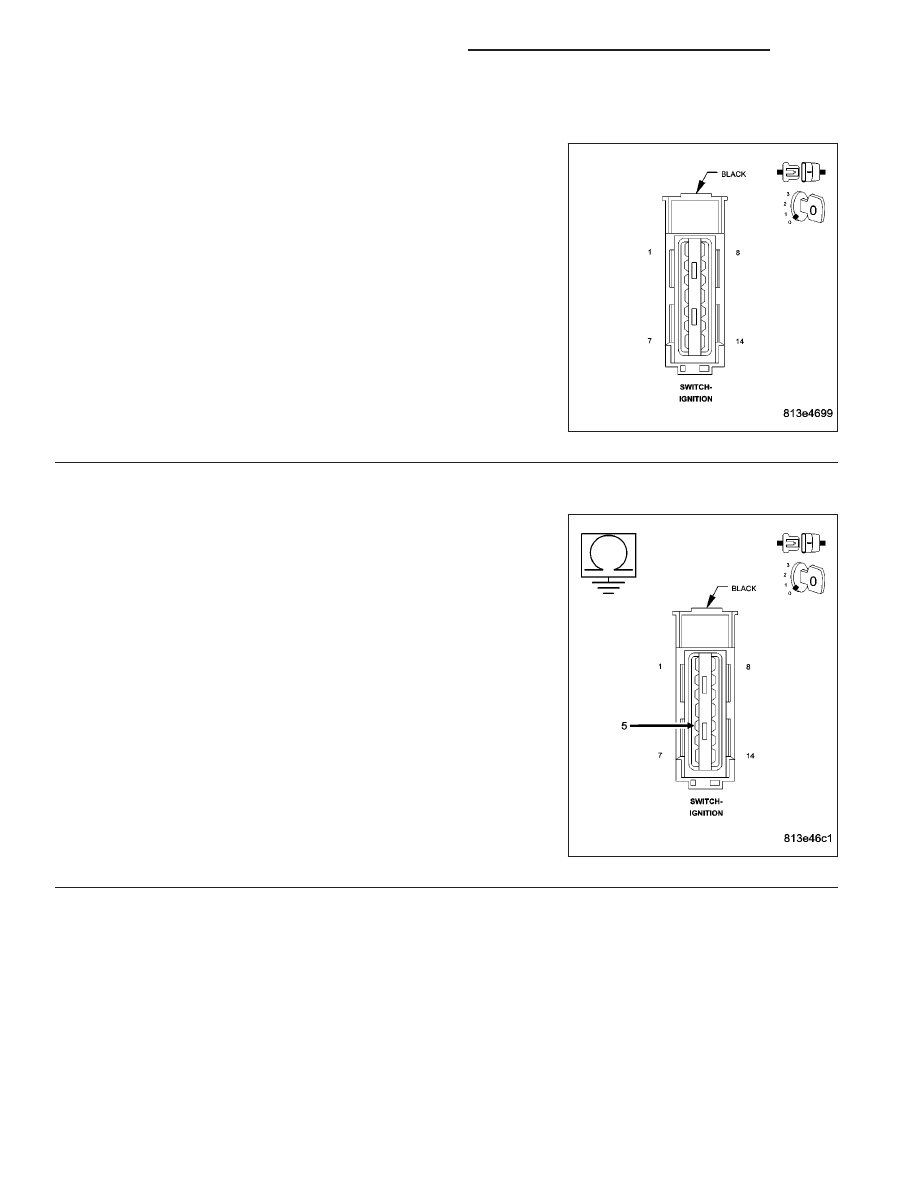

Disconnect the Ignition Switch connector.

Did the chime turn off?

Yes

>> Check the Ignition Lock Cylinder for damage. If OK

replace the Ignition Switch.

Perform BODY VERIFICATION TEST - VER 1 (Refer to
BODY VERIFICATION TEST - VER 1).

No

>> Go To 3

3.

(G26) KEY-IN IGNITION SWITCH SENSE WIRE SHORT TO GROUND

Turn ignition off.

Disconnect the Ignition Switch connector.

Disconnect the Cluster C3 connector.

Measure the resistance of the (G26) Key-in Ignition Switch Sense cir-
cuit to ground at the Ignition Switch connector.

Is the resistance below 100.0 ohms?

Yes

>> Repair the (G26) Key-In Ignition Switch Sense wire for a

short to ground.

Perform BODY VERIFICATION TEST - VER 1 (Refer to
BODY VERIFICATION TEST - VER 1).

No

>> Replace and program the Cluster in accordance with the

Service Information.

Perform BODY VERIFICATION TEST - VER 1 (Refer to
BODY VERIFICATION TEST - VER 1).
