REMOTE RADIO SWITCH CIRCUIT HIGH

For the Audio system circuit diagram (Refer to 8 - ELECTRICAL/AUDIO - SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on.

•

Set Condition:
Remote radio control MUX circuit is open (above 5.0 volts).

Possible Causes

CLOCKSPRING SHORTED TO VOLTAGE

RADIO CONTROL MUX CIRCUIT SHORTED TO VOLTAGE

CLOCKSPRING OPEN

GROUND CIRCUIT OPEN

OPEN RADIO CONTROL MUX CIRCUIT

INSTRUMENT CLUSTER

1.

DETERMINE FAULT

Turn the ignition on.

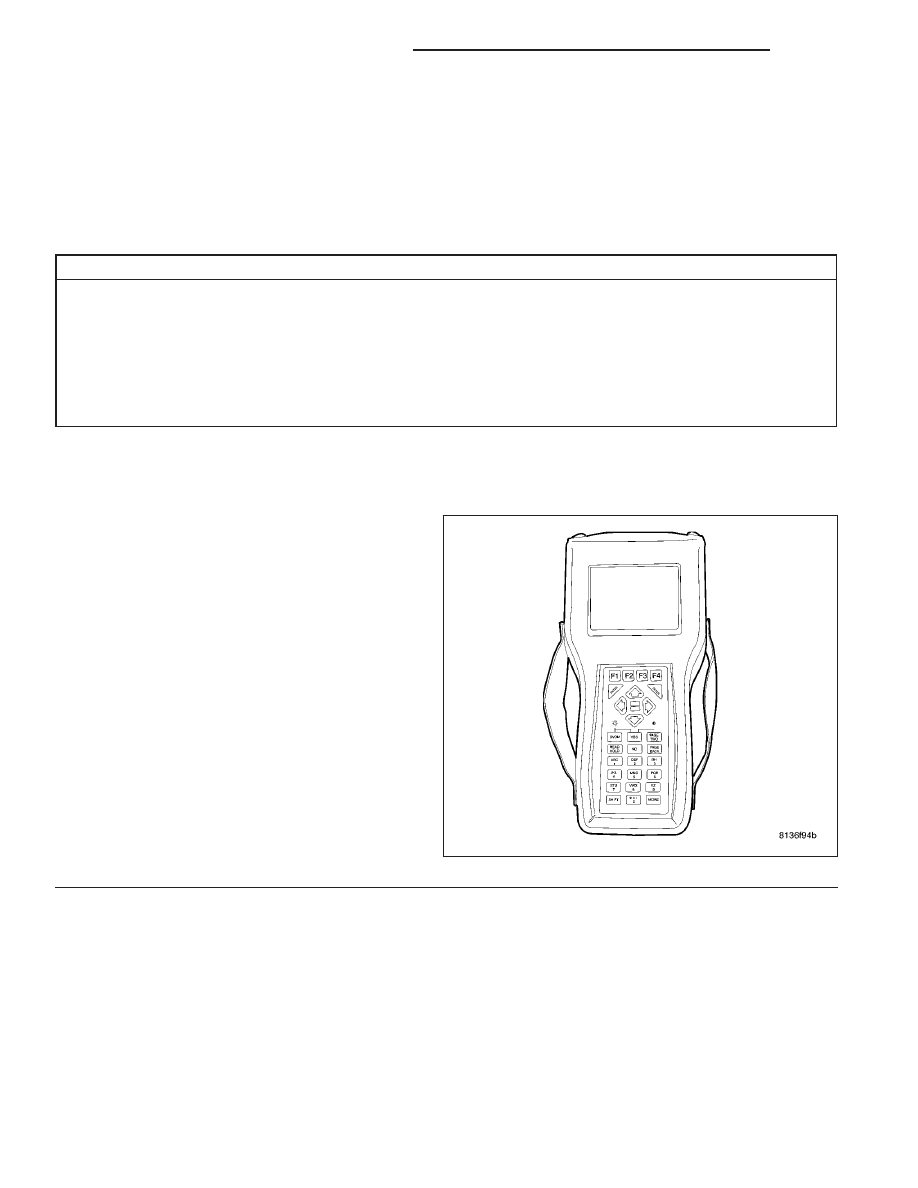

NOTE: NOTE: Make sure the DRB can communi-
cate with the Radio before continuing.
With the DRBIII

T

, erase the Instrument Cluster

DTC’s.

Cycle the ignition switch from off to on and wait 1
minute.

With the DRBIII

T

, read the DTC’s.

Did this DTC reset?

Yes

>> Go To 2

No

>> Refer to the wiring diagrams located in

the service information to help isolate a
possible intermittent open or short.

Perform BODY VERIFICATION TEST -
VER 1.

8A - 10

AUDIO - ELECTRICAL DIAGNOSTICS

DR/DH

REMOTE RADIO SWITCH CIRCUIT HIGH (CONTINUED)

2.

CHECK VOLTAGE AT SWITCH

WARNING: WARNING: To avoid personal injury or death, turn the ignition off, disconnect the battery and
wait 2 minutes before proceeding.

CAUTION: CAUTION: Do not place an intact undeployed airbag module face down on a hard surface, the
airbag module will propel into the air if accidently deployed.
Remove the Driver Airbag Module.

Disconnect either remote radio switch harness connector.

Turn the ignition on, reconnect the battery.

Measure the voltage between the Radio Control MUX circuit and the ground circuit at the remote radio switch con-
nector.

Is the voltage above 3.6 volts?

Yes

>> Go To 3

No

>> Go To 5

3.

CLOCKSPRING SHORTED TO VOLTAGE

Turn the ignition off.

Disconnect the Clockspring C1 harness connector.

Turn the ignition on.

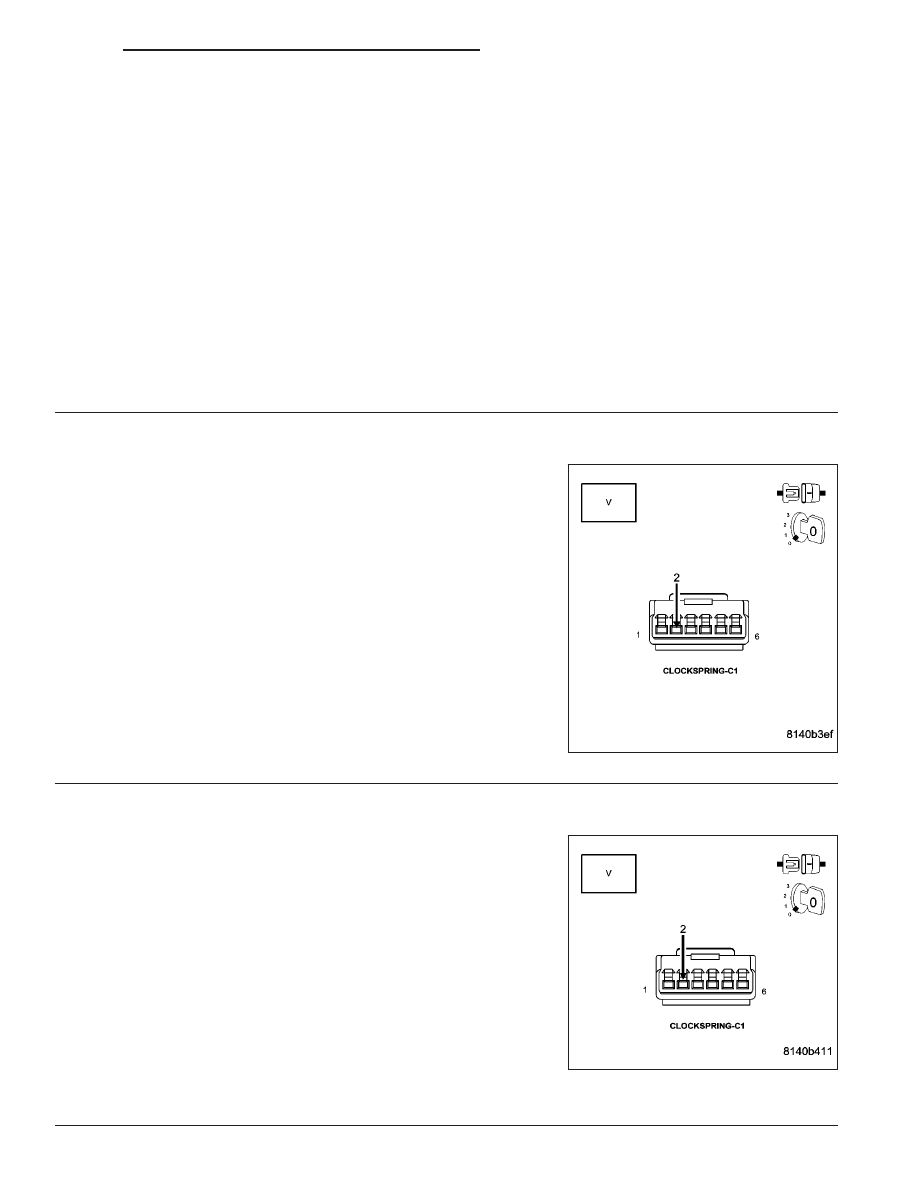

Measure the voltage of the Radio Control MUX circuit at the clock-
spring C1 harness connector.

Is the voltage above 5.0 volts?

Yes

>> Go To 4

No

>> Repair the radio control MUX circuit for a short to voltage

between the clockspring and the splice. If OK, replace the
Clockspring.

Perform BODY VERIFICATION TEST - VER 1.

4.

RADIO CONTROL MUX CIRCUIT SHORTED TO VOLTAGE

Turn the ignition off.

Disconnect the Clockspring C1 harness connector.

Disconnect the Instrument Cluster harness connectors.

Turn the ignition on.

Measure the voltage of the Radio Control MUX circuit at the clock-
spring C1 harness connector.

Is the voltage above 5.0 volts?

Yes

>> Repair the Radio Control MUX circuit for a short to voltage

between the Instrument Cluster and the Clockspring.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Replace the Instrument Cluster in accordance with the ser-

vice information.

Perform BODY VERIFICATION TEST - VER 1.

DR/DH

AUDIO - ELECTRICAL DIAGNOSTICS

8A - 11

REMOTE RADIO SWITCH CIRCUIT HIGH (CONTINUED)

5.

CLOCKSPRING OPEN

Turn the ignition off.

Disconnect the Clockspring C1 harness connector.

Turn the ignition on.

Turn the Radio on.

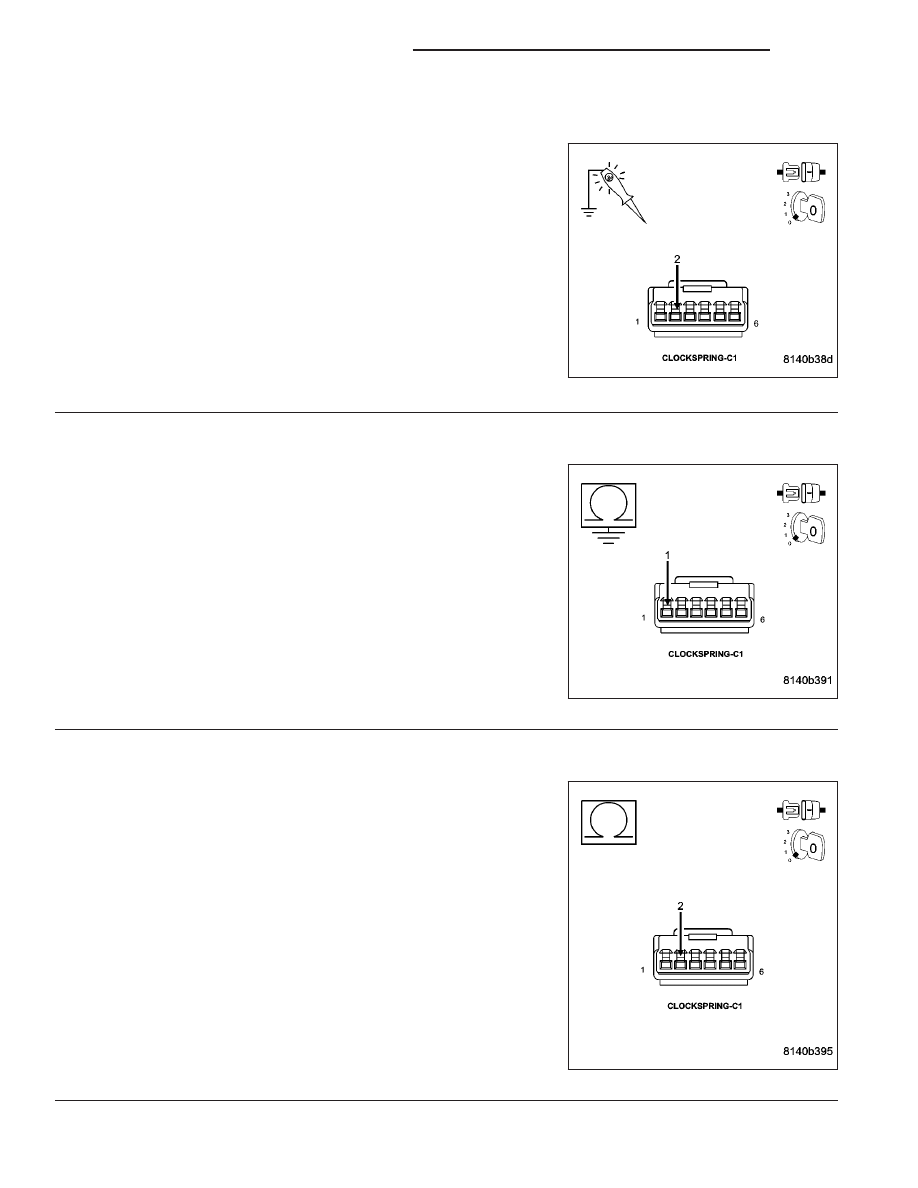

Connect a jumper wire between the Radio Control MUX circuit and the
Ground circuit.

Did the radio change stations?

Yes

>> Repair the ground circuit or the radio control MUX circuit

for an open between the clockspring and the splice. If OK,
replace the Clockspring.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Go To 6

6.

GROUND CIRCUIT OPEN

Turn the ignition off.

Disconnect the Clockspring C1 harness connector.

Measure the resistance between ground and the Ground circuit at the
Clockspring C1 harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Go To 7

No

>> Repair the Ground circuit for an open.

Perform BODY VERIFICATION TEST - VER 1.

7.

OPEN RADIO CONTROL MUX CIRCUIT

Turn the ignition off.

Disconnect the Clockspring C1 harness connector.

Disconnect the Instrument Cluster harness connectors.

Measure the resistance of the Radio Control MUX circuit between the
Instrument Cluster connector and the Clockspring C1 connector.

Is the resistance below 5.0 ohms?

Yes

>> Go To 8

No

>> Repair the Radio Control MUX circuit for an open between

the clockspring and the Instrument Cluster.

Perform BODY VERIFICATION TEST - VER 1.

8A - 12

AUDIO - ELECTRICAL DIAGNOSTICS

DR/DH

REMOTE RADIO SWITCH CIRCUIT HIGH (CONTINUED)

8.

INSTRUMENT CLUSTER

If there are no possible causes remaining, view repair.

Repair

Replace the Instrument Cluster in accordance with the service information.

Perform BODY VERIFICATION TEST - VER 1.
