Dodge Ram Truck 1500-2500-3500. Manual - part 250

NO ANTENNA CONNECTION

For the Audio system circuit diagram (Refer to 8 - ELECTRICAL/AUDIO - SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on and the radio in seek up/down mode.

•

Set Condition:
With the radio in seek or scan mode for two minutes and the radio does not detect an antenna connection or
does not receive a radio station signal.

Possible Causes

BAD ANTENNA CONNECTION

ANTENNA

RADIO

1.

BAD ANTENNA CONNECTION

Turn the ignition off.

Disconnect the Radio Antenna connector.

Inspect the Radio Antenna connection.

Was the Antenna connection clean and tight?

Yes

>> Go To 2

No

>> Repair Antenna connection as needed.

Perform BODY VERIFICATION TEST - VER 1.

2.

TEST ANTENNA

Refer to the Audio System in the service information and test the Antenna in accordance with the service procedure.

Is the Antenna ok?

Yes

>> Go To 3

No

>> Repair or replace the Antenna assembly as necessary.

Perform BODY VERIFICATION TEST - VER 1.

8A - 2

AUDIO - ELECTRICAL DIAGNOSTICS

DR/DH

NO ANTENNA CONNECTION (CONTINUED)

3.

RADIO

NOTE: NOTE: Reconnect all previously discon-
nected components.
Turn the ignition and Radio on.

NOTE: NOTE: Move vehicle outside approxi-
mately 30ft from any structure.

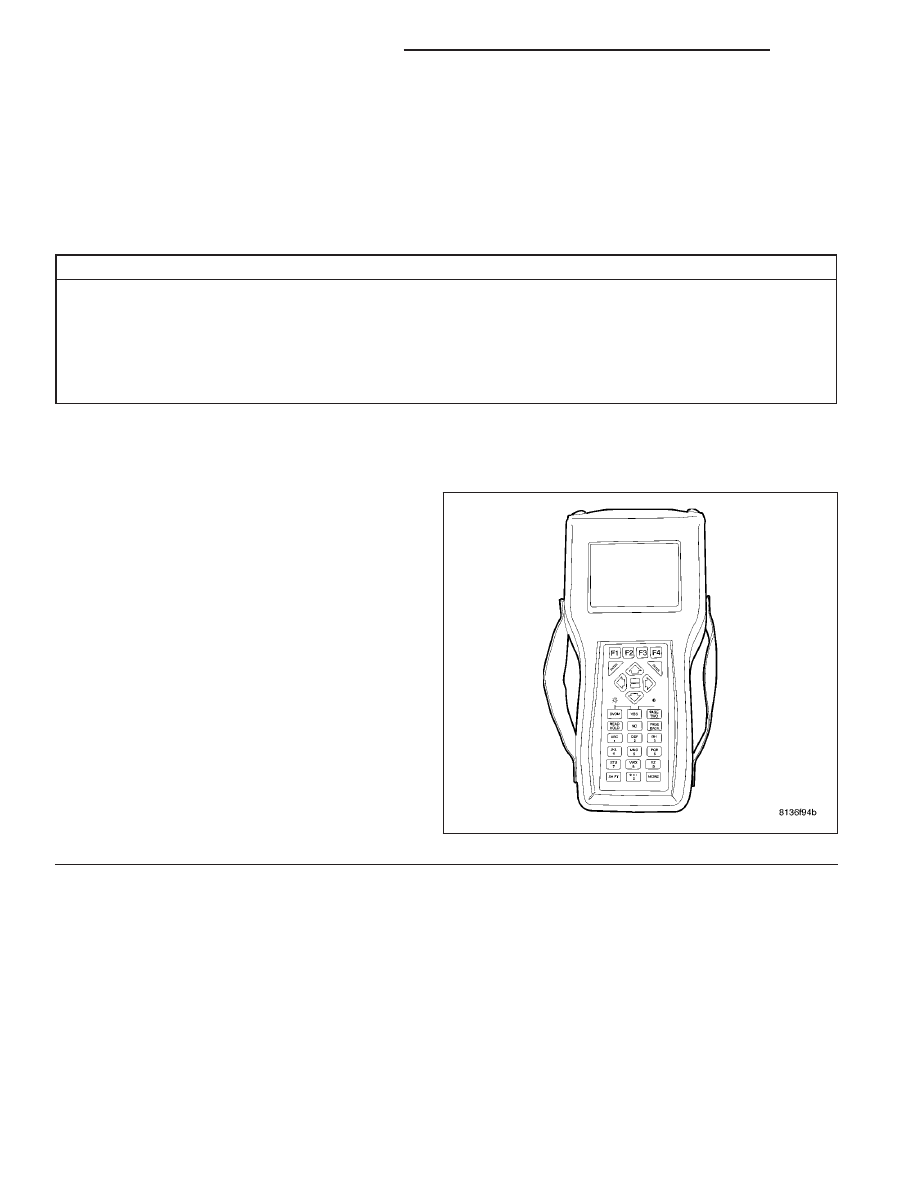

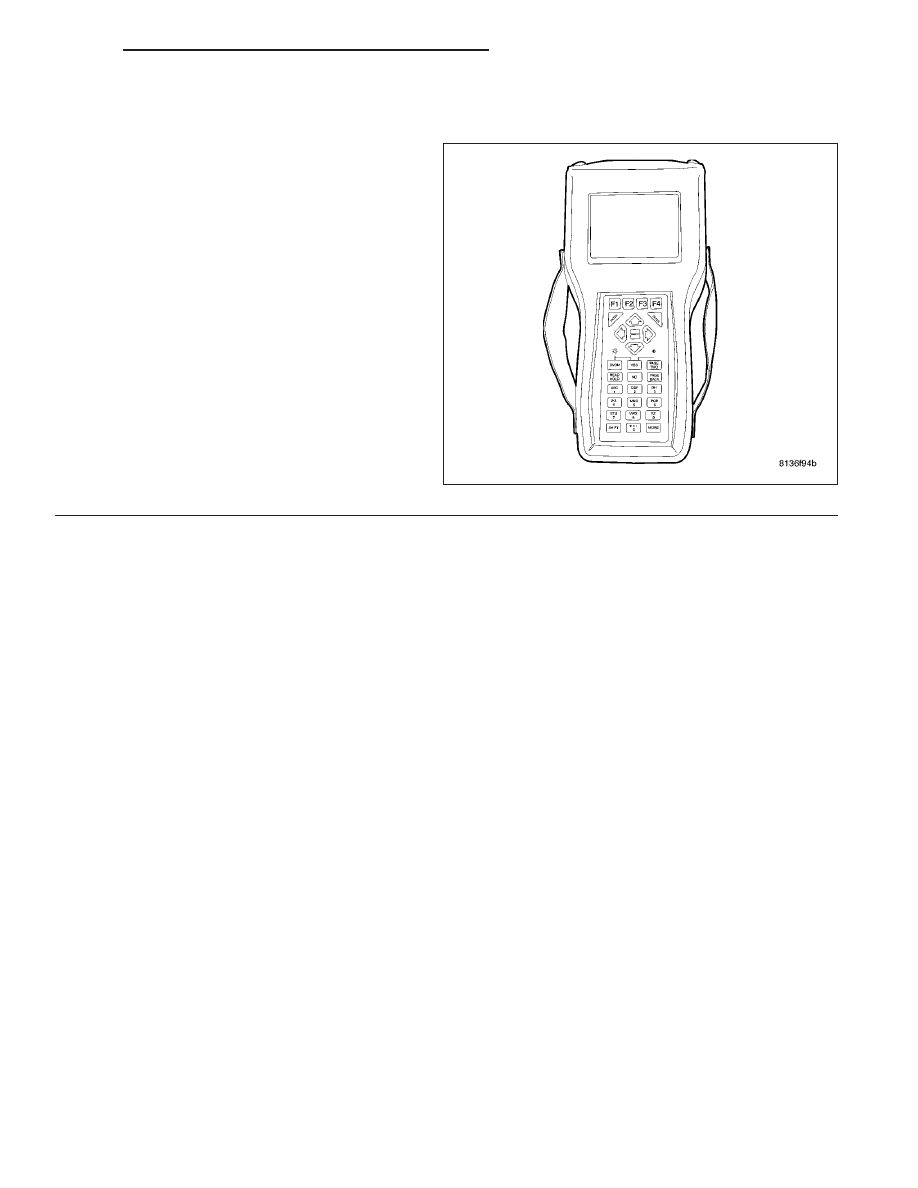

With the DRBIII

T

, erase the audio DTC’s, put the

radio in seek up and seek down mode for approxi-
mately 2 minutes before proceeding.

With the DRBIII

T

, read the audio DTC’s.

Did this DTC reset?

Yes

>> Replace the Radio.

Perform BODY VERIFICATION TEST -
VER 1.

No

>> Test Complete.

DR/DH

AUDIO - ELECTRICAL DIAGNOSTICS

8A - 3

POWER AMP SHUTDOWN - BASE RADIO

For the Audio system circuit diagram (Refer to 8 - ELECTRICAL/AUDIO - SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
Ignition in RUN and IOD fuse installed.

•

Set Condition:
The radio has sensed a short on the output for more than 10 seconds.

Possible Causes

FRONT SHORTED SPEAKER

REAR SHORTED SPEAKER

(+) CIRCUIT SHORTED TO GROUND

SPEAKER (+) & (-) CIRCUITS SHORTED TOGETHER

(-) CIRCUIT SHORTED TO GROUND

1.

DETERMINE FAULT

Turn the ignition on.

Turn the Radio on.

With the DRBIII

T

, erase the audio DTC’s.

Cycle the ignition switch from off to on and wait 10
seconds.

With the DRBIII

T

, read the audio DTC’s.

Does the DRBIII

T

display POWER AMP SHUT-

DOWN?

Yes

>> Go To 2

No

>> Refer to the wiring diagrams located in

the service information to help isolate a
possible intermittent short.

Perform BODY VERIFICATION TEST -
VER 1.

8A - 4

AUDIO - ELECTRICAL DIAGNOSTICS

DR/DH

POWER AMP SHUTDOWN - BASE RADIO (CONTINUED)

2.

FRONT SHORTED SPEAKER

Turn the ignition off.

NOTE: NOTE: Perform this procedure after disconnecting each front speaker connector.
Disconnect each front speaker harness connector one at a time.

Turn the ignition on.

Turn the radio on.

With the DRBIII

T

, erase the audio DTCs.

Cycle the ignition switch from off to on and wait 10 seconds.

With the DRBIII

T

, read DTC’s.

Does the DRBIII

T

display POWER AMP SHUTDOWN with all the speakers disconnected?

Yes

>> Go To 3

No

>> Replace the Speaker that when disconnected the DTC did not reset.

Perform BODY VERIFICATION TEST - VER 1.

3.

REAR SHORTED SPEAKER

Turn the ignition off.

NOTE: NOTE: Perform this procedure after disconnecting each rear speaker connector.
Disconnect each rear speaker harness connector one at a time.

Turn the ignition on.

Turn the radio on.

With the DRBIII

T

, erase the audio DTCs.

Cycle the ignition switch from off to on and wait 10 seconds.

With the DRBIII

T

, read DTC’s.

Does the DRBIII

T

display POWER AMP SHUTDOWN with all the rear speakers disconnected?

Yes

>> Go To 4

No

>> Replace the Speaker that when disconnected the DTC did not reset.

Perform BODY VERIFICATION TEST - VER 1.

4.

(+) CIRCUIT SHORTED TO GROUND

Turn the ignition off.

Disconnect each front and rear speaker harness connector.

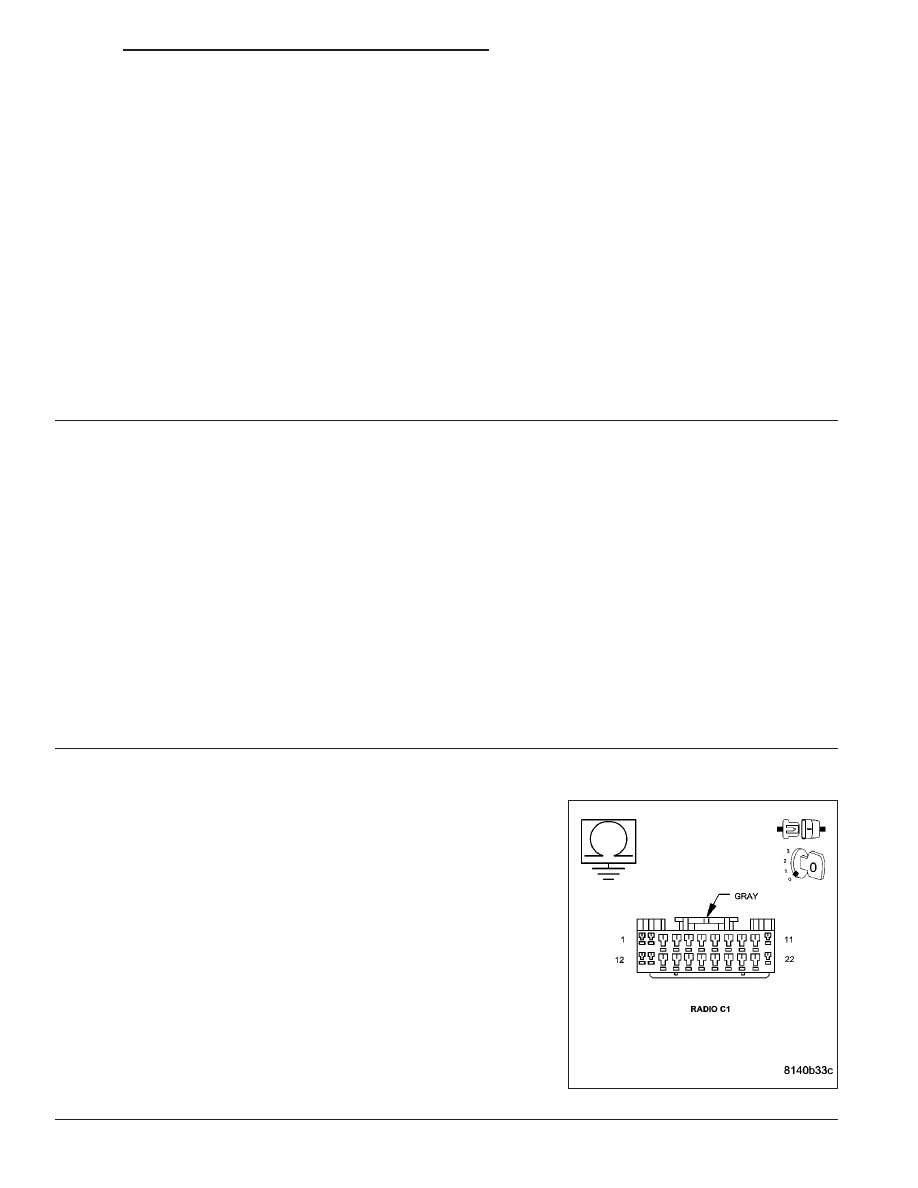

Disconnect the Radio harness connector.

Measure the resistance between ground and each speaker (+) circuit.

Is the resistance below 1000.0 (1K) ohms?

Yes

>> Repair the speaker (+) circuit for a short to ground.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Go To 5
