REMOVAL

1. Disconnect the clutch pedal position switch connec-

tor.

2. Disconnect the clutch actuation rod from the clutch

pedal.

3. Remove the clutch master cylinder from the toe

box.

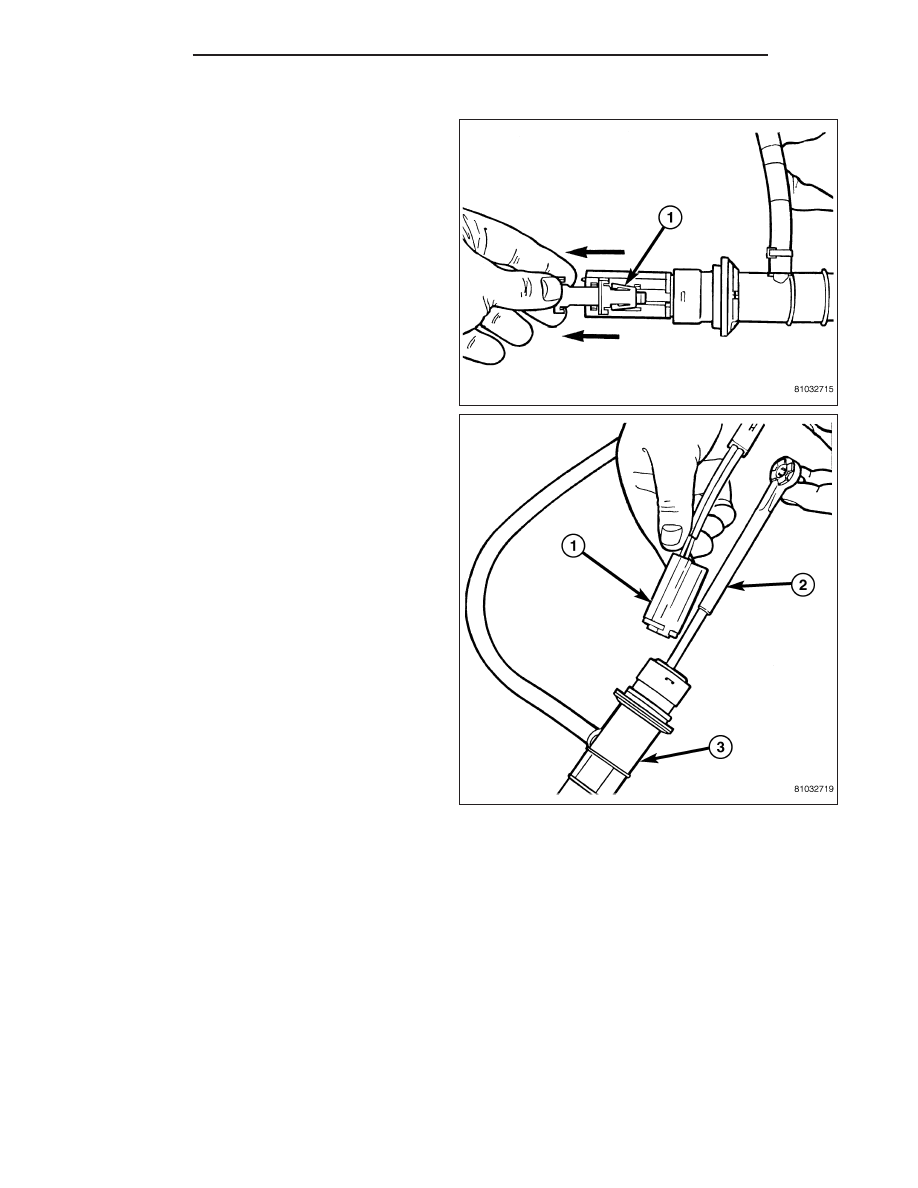

4. Remove the white clutch pedal position switch

retaining clip (1).

5. Push the switch up (1) the rod (2) slightly. Then

pull the bottom of the switch outward.

6 - 24

CLUTCH

DR/DH

INSTALLATION

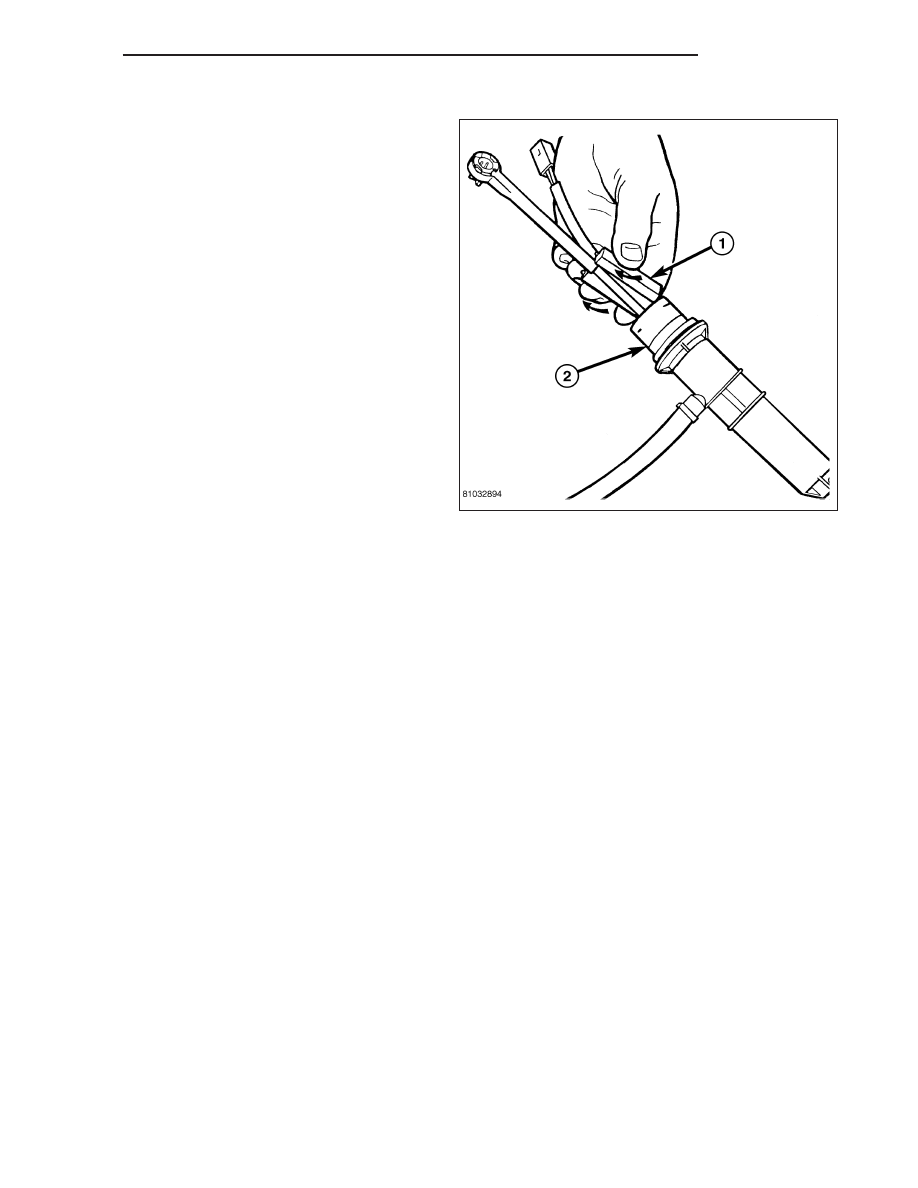

1. Install new switch (1) as shown. Be sure that the

spring loaded plunger inside the switch is slightly
compressed. The plunger inside the switch must go
on the narrow section of the clutch master cylinder
actuation rod. Place the top of the switch against
the rod. Then push the switch up slightly. This will
compress the plunger. Then push the bottom of the
switch against the rod. Failure to install the switch
as described or forcing the switch onto the rod will
crack the switch.

2. Install new white plastic retaining clip.

3. Install the clutch master cylinder back into the vehi-

cle.

4. Reconnect the clutch switch connector.

5. Check clutch position switch operation.

DR/DH

CLUTCH

6 - 25

COOLING

TABLE OF CONTENTS

page

page

COOLING

DESCRIPTION

GAS ENGINE

. . . . . . . . . . . . . . . . . . . . . . . . . 2

5.9L DIESEL

. . . . . . . . . . . . . . . . . . . . . . . . . . 5

HOSE CLAMPS

. . . . . . . . . . . . . . . . . . . . . . . . 6

OPERATION

COOLING SYSTEM

. . . . . . . . . . . . . . . . . . . . . 6

HOSE CLAMPS

. . . . . . . . . . . . . . . . . . . . . . . . 6

DIAGNOSIS AND TESTING

ON-BOARD DIAGNOSTICS (OBD)

. . . . . . . . . . 7

COOLING SYSTEM - TESTING FOR LEAKS

. . 7

COOLING SYSTEM DIESEL ENGINE

. . . . . . . 9

PRELIMINARY CHECKS

. . . . . . . . . . . . . . . . 12

STANDARD PROCEDURE

COOLANT LEVEL CHECK

. . . . . . . . . . . . . . . 19

COOLING SYSTEM CLEANING/REVERSE

FLUSHING . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

DRAINING COOLING SYSTEM - ALL GAS

ENGINES . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

REFILLING COOLING SYSTEM - ALL GAS

ENGINES . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

DRAINING COOLING SYSTEM - 5.9L

DIESEL ENGINE . . . . . . . . . . . . . . . . . . . . . . 21

REFILLING COOLING SYSTEM - 5.9L

DIESEL ENGINE . . . . . . . . . . . . . . . . . . . . . . 21

ADDING ADDITIONAL COOLANT

. . . . . . . . . 21

SPECIFICATIONS

TORQUE

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

SPECIFICATIONS - FILL VOLUMES

. . . . . . . . 23

SPECIAL TOOLS

COOLING

. . . . . . . . . . . . . . . . . . . . . . . . . . . 24

ACCESSORY DRIVE

. . . . . . . . . . . . . . . . . . . . . . 25

ENGINE

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

TRANSMISSION

. . . . . . . . . . . . . . . . . . . . . . . . . 93
