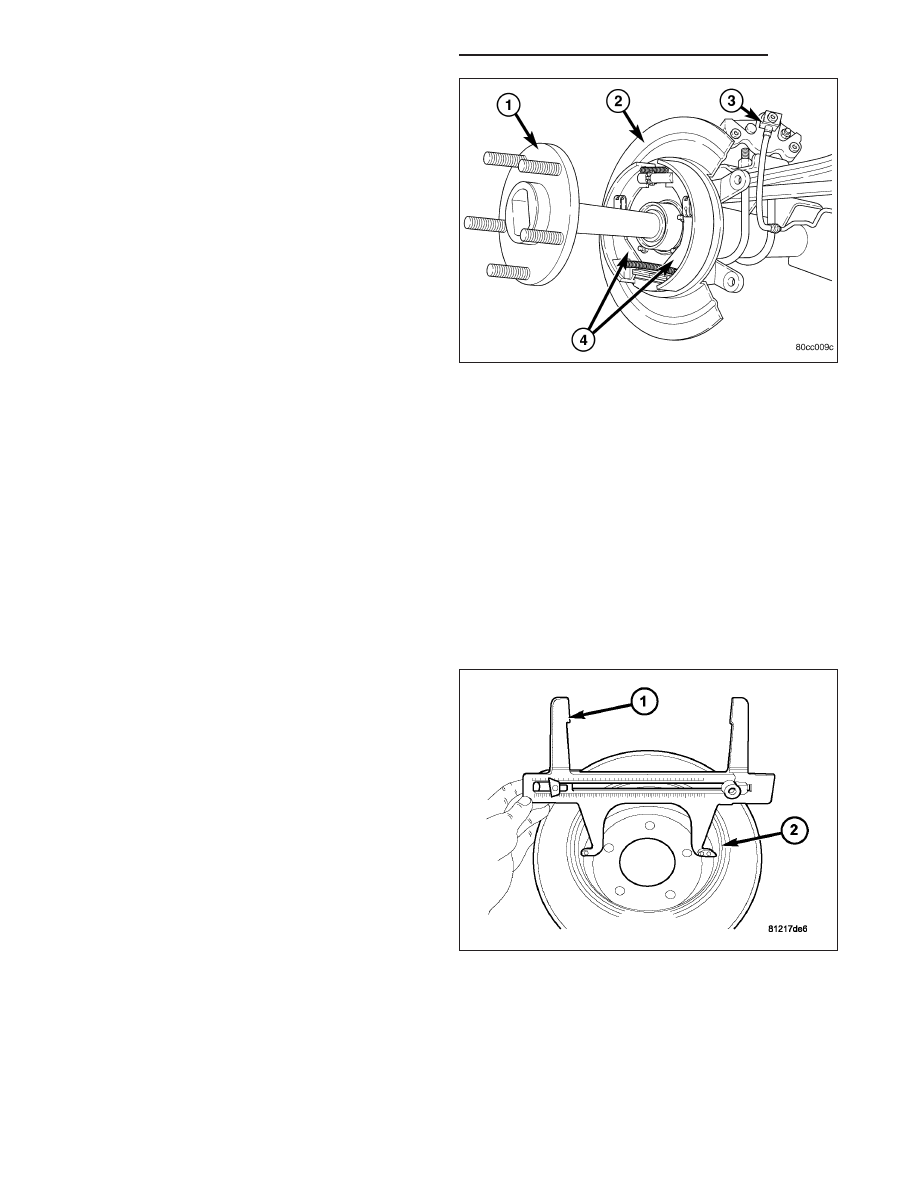

2. Install the axleshaft (1) (Refer to 3 - DIFFEREN-

TIAL & DRIVELINE/REAR AXLE - 9 1/4/AXLE
SHAFTS - INSTALLATION) or (Refer to 3 - DIF-
FERENTIAL & DRIVELINE/REAR AXLE - 11 1/2
AA/10 1/2 AA/AXLE SHAFTS - INSTALLATION).

3. Install the park brake cable to the lever behind the support plate.

4. Unlock the park brake cable.

5. Install the disc brake rotor (Refer to 5 - BRAKES/HYDRAULIC/MECHANICAL/ROTORS - INSTALLATION).

6. Install the disc brake caliper (Refer to 5 - BRAKES/HYDRAULIC/MECHANICAL/DISC BRAKE CALIPERS -

INSTALLATION).

7. Adjust the rear brake shoes (Refer to 5 - BRAKES/PARKING BRAKE/SHOES - ADJUSTMENTS).

8. Install the tire and wheel assembly (Refer to 22 - TIRES/WHEELS/WHEELS - STANDARD PROCEDURE).

9. Lower the vehicle.

ADJUSTMENTS

PARKING BRAKE SHOES

CAUTION: Before adjusting the park brake shoes
be sure that the park brake pedal is in the fully
released position. If park brake pedal is not in the
fully released position, the park brake shoes can
not be accurately adjusted.

1. Raise vehicle.

2. Remove tire and wheel.

3. Remove disc brake caliper from caliper adapter

(Refer to 5 - BRAKES/HYDRAULIC/MECHANICAL/
DISC BRAKE CALIPERS - REMOVAL).

4. Remove rotor from the axleshaft (Refer to 5 -

BRAKES/HYDRAULIC/MECHANICAL/ROTORS

-

REMOVAL).

NOTE: When measuring the brake drum diameter,
the diameter should be measured in the center of the area in which the park brake shoes contact the sur-
face of the brake drum.

5. Using Brake Shoe Gauge, Special Tool C-3919 (1), or equivalent, accurately measure the inside diameter of the

park brake drum portion (2) of the rotor.

5 - 280

BRAKES - BASE - SERVICE INFORMATION

DR/DH

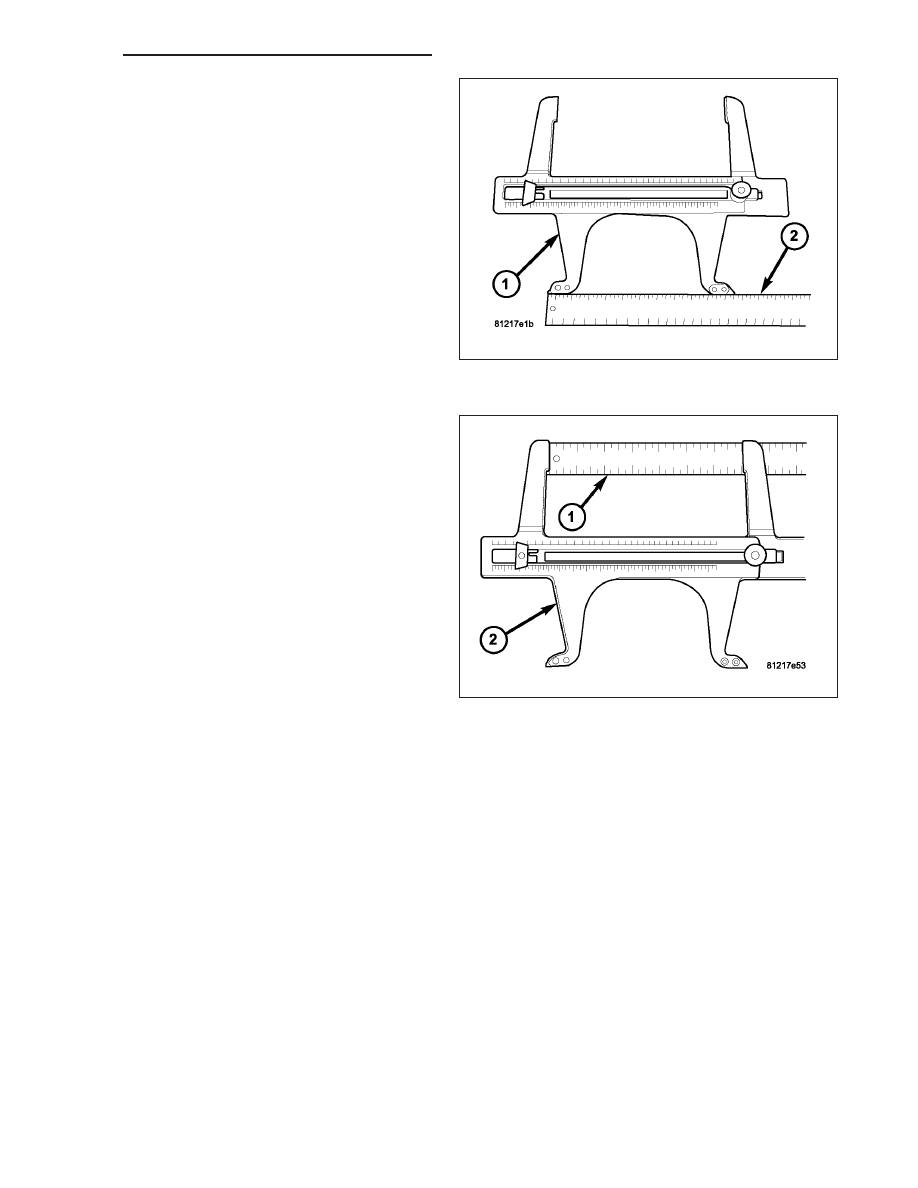

6. Using a ruler (2) that reads in 64th of an inch,

accurately read the measurement of the inside
diameter of the park brake drum from the special
tool (2).

7. Reduce the inside diameter measurement of the

brake drum that was taken using Special Tool
C-3919 (2) by 1/64 of an inch. Reset Gauge, Brake
Shoe, Special Tool C-3919 (2) or the equivalent
used, so that the outside measurement jaws are
set to the reduced measurement.

8. Place Gauge, Brake Shoe, Special Tool C-3919, or equivalent over the park brake shoes. The special tool must

be located diagonally across at the top of one shoe and bottom of opposite shoe (widest point) of the park brake
shoes.

9. Using the star wheel adjuster, adjust the park brake shoes until the lining on the park brake shoes just touches

the jaws on the special tool.

10. Repeat step 8 above and measure shoes in both directions.

11. Install brake rotor on the axleshaft (Refer to 5 - BRAKES/HYDRAULIC/MECHANICAL/ROTORS - INSTALLA-

TION).

12. Rotate rotor to verify that the park brake shoes are not dragging on the brake drum. If park brake shoes are

dragging, remove rotor and back off star wheel adjuster one notch and recheck for brake shoe drag against
drum. Continue with the previous step until brake shoes are not dragging on brake drum.

13. Install disc brake caliper on caliper adapter (Refer to 5 - BRAKES/HYDRAULIC/MECHANICAL/DISC BRAKE

CALIPERS - INSTALLATION).

14. Install wheel and tire.

15. Tighten the wheel mounting nuts in the proper sequence until all nuts are torqued to half the specified torque.

Then repeat the tightening sequence to the full specified torque of 129 N·m (95 ft. lbs.) LD, 197 N·m (145 ft.
lbs.) HD SRW, 210 N·m (155 ft. lbs.) HD DRW.

16. Lower vehicle.

17. Apply and release the park brake pedal one time. This will seat and correctly adjust the park brake cables.

DR/DH

BRAKES - BASE - SERVICE INFORMATION

5 - 281

CAUTION: Before moving vehicle, pump brake pedal several times to ensure the vehicle has a firm enough
pedal to stop the vehicle.

18. Road test the vehicle to ensure proper function of the vehicle’s brake system.

WITH ADJUSTING TOOL

Adjustment can be made with a standard brake gauge
or with adjusting tool. Adjustment is performed with
the complete brake assembly installed on the backing
plate.

1. Be sure parking brake lever is fully released.

2. Raise vehicle so rear wheels can be rotated freely.

3. Remove plug from each access hole in brake sup-

port plates.

4. Loosen parking brake cable adjustment nut until

there is slack in front cable.

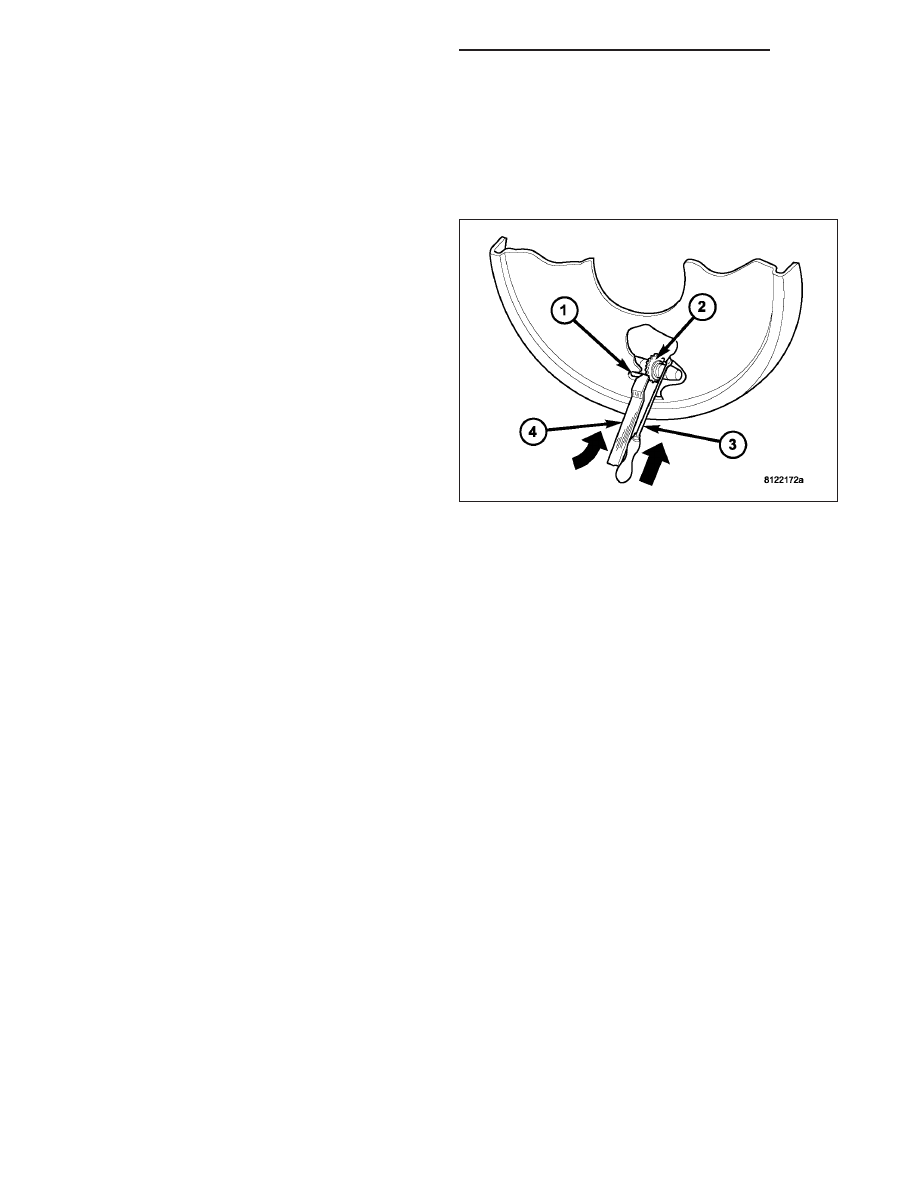

5. Insert adjusting tool (4) through support plate

access hole (1) and engage tool in teeth of adjust-
ing screw star wheel (2).

6. Rotate adjuster screw star wheel (move tool handle

upward) until slight drag can be felt when wheel is
rotated.

7. Push and hold adjuster lever away from star wheel with thin screwdriver (3).

8. Back off adjuster screw star wheel until brake drag is eliminated.

9. Repeat adjustment at opposite wheel. Be sure adjustment is equal at both wheels.

10. Install support plate access hole plugs.

11. Adjust parking brake cable and lower vehicle.

12. Depress park brake pedal and make sure park brakes hold the vehicle staionary.

13. Release park brake pedal.

PEDAL

REMOVAL

1. Release the parking brake.

2. Raise the vehicle.

3. Loosen the cable tensioner nut at the equalizer to create slack in the front cable.

4. Lower the vehicle.

5. Remove the knee bolster, (Refer to 23 - BODY/INSTRUMENT PANEL/STEERING COLUMN OPENING COVER

- REMOVAL).

5 - 282

BRAKES - BASE - SERVICE INFORMATION

DR/DH

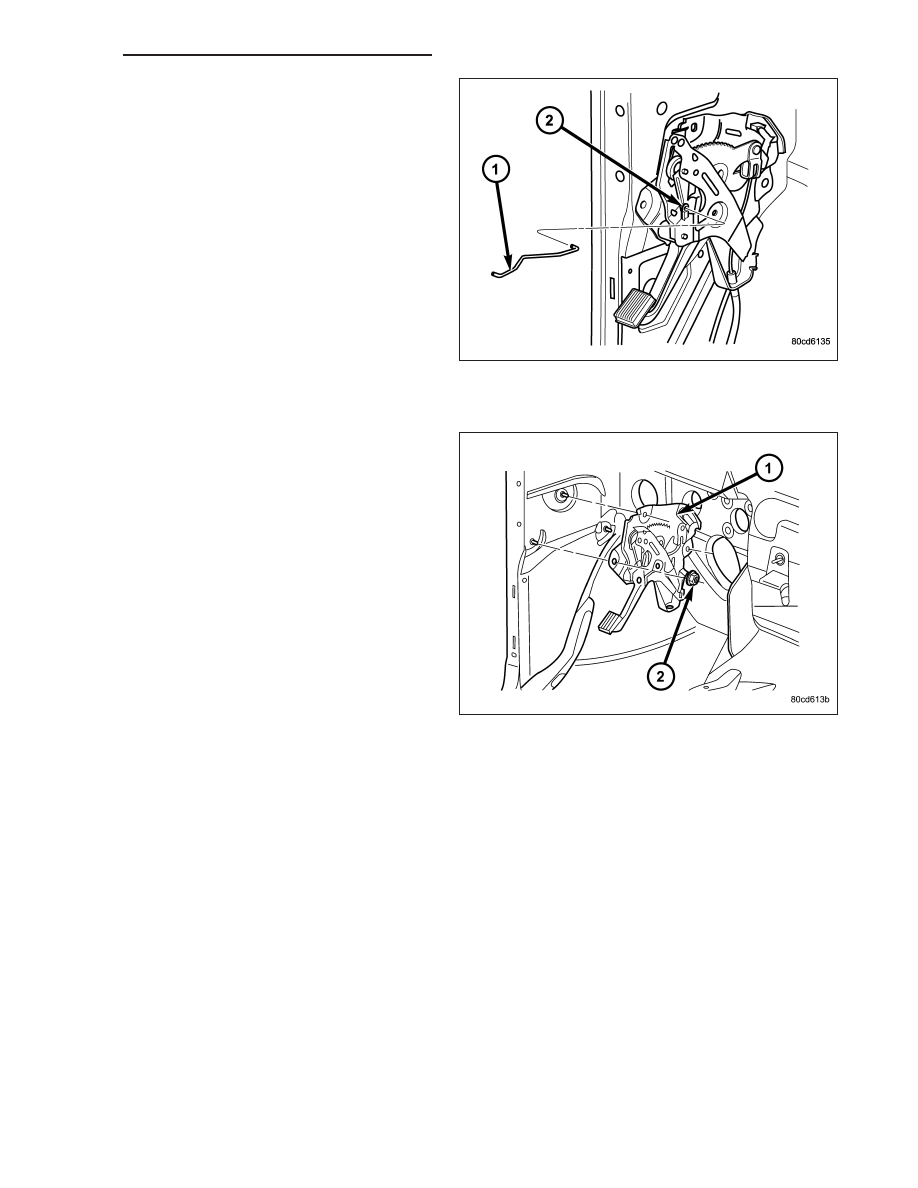

6. Disconnect the brake lamp wire from the switch on

the pedal assembly (2).

7. Roll the carpet back, loosen the front cable grom-

met from the floorpan and the cable retainer.

8. Disengage the release rod (1) from the arm on the

pedal assembly (2).

9. Remove the bolts/nuts from the pedal assembly (2)

and remove the assembly.

INSTALLATION

1. Position the replacement pedal assembly (1) on the

dash and cowl.

2. Install the bolts/nuts (2) and tighten to 28 N·m (21

ft. lbs.).

3. Install the park brake release rod.

4. Connect the front cable to the arm on the pedal

assembly (1).

5. Install the front cable grommet into the floorpan

and the cable retainer, roll the carpet back.

6. Connect the wires to the brake lamp switch.

7. Install the knee bolster, (Refer to 23 - BODY/IN-

STRUMENT PANEL/STEERING COLUMN OPEN-
ING COVER - INSTALLATION).

8. Raise the vehicle.

9. Adjust the parking brake cable tensioner (Refer to 5 - BRAKES/PARKING BRAKE/CABLE TENSIONER -

ADJUSTMENTS).
