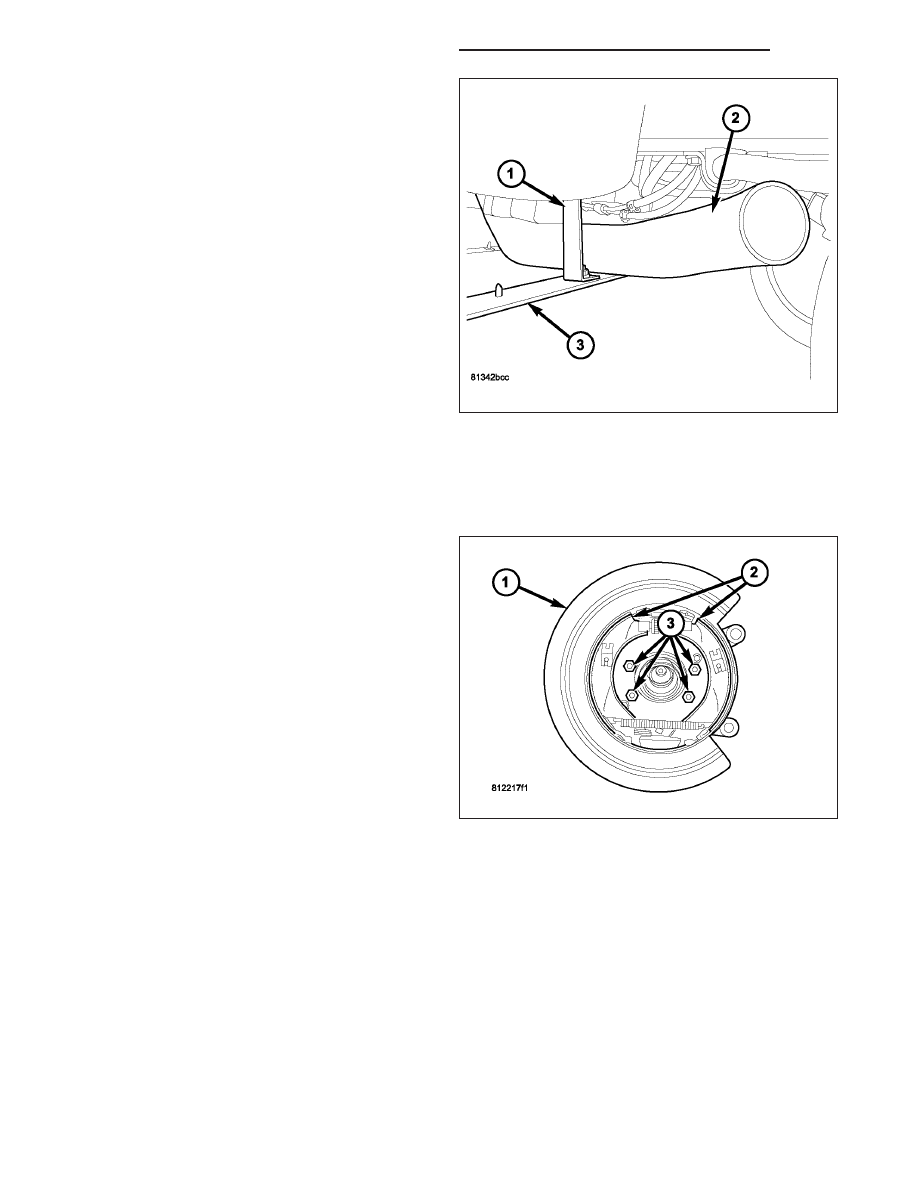

5. Install the cooling duct (2) to the bracket (1).

6. Install the lower air deflector (3) (Refer to 23 -

BODY/EXTERIOR/BELLY PAN - DESCRIPTION).

PARKING BRAKE

DESCRIPTION

The parking brakes are secured to a support plate (1)
and operated by a system of cables and levers
attached to a primary and secondary shoe (2) posi-
tioned within the drum section of the rotor.

The drum-in-hat design utilizes an independent set of
shoes (2) to park the vehicle.

OPERATION

To apply the parking brake the pedal is depressed. This creates tension in the cable which pulls forward on the park
brake lever. The lever pushes the park brake shoes outward and into contact with the drum section of the rotor. The
contact of shoe to rotor parks the vehicle.

A torsion locking mechanism is used to hold the pedal in an applied position. Parking brake release is accomplished
by the hand release.

A parking brake switch is mounted on the parking brake lever and is actuated by movement of the lever. The switch,
which is in circuit with the red warning light in the dash, will illuminate the warning light whenever the parking brake
is applied.

Parking brake adjustment is controlled by a cable tensioner mechanism. The cable tensioner, once adjusted at the
factory, should not need further adjustment under normal circumstances. Adjustment may be required if a new ten-
sioner, or cables are installed, or disconnected.

5 - 272

BRAKES - BASE - SERVICE INFORMATION

DR/DH

CABLES

REMOVAL

FRONT PARKING BRAKE CABLE

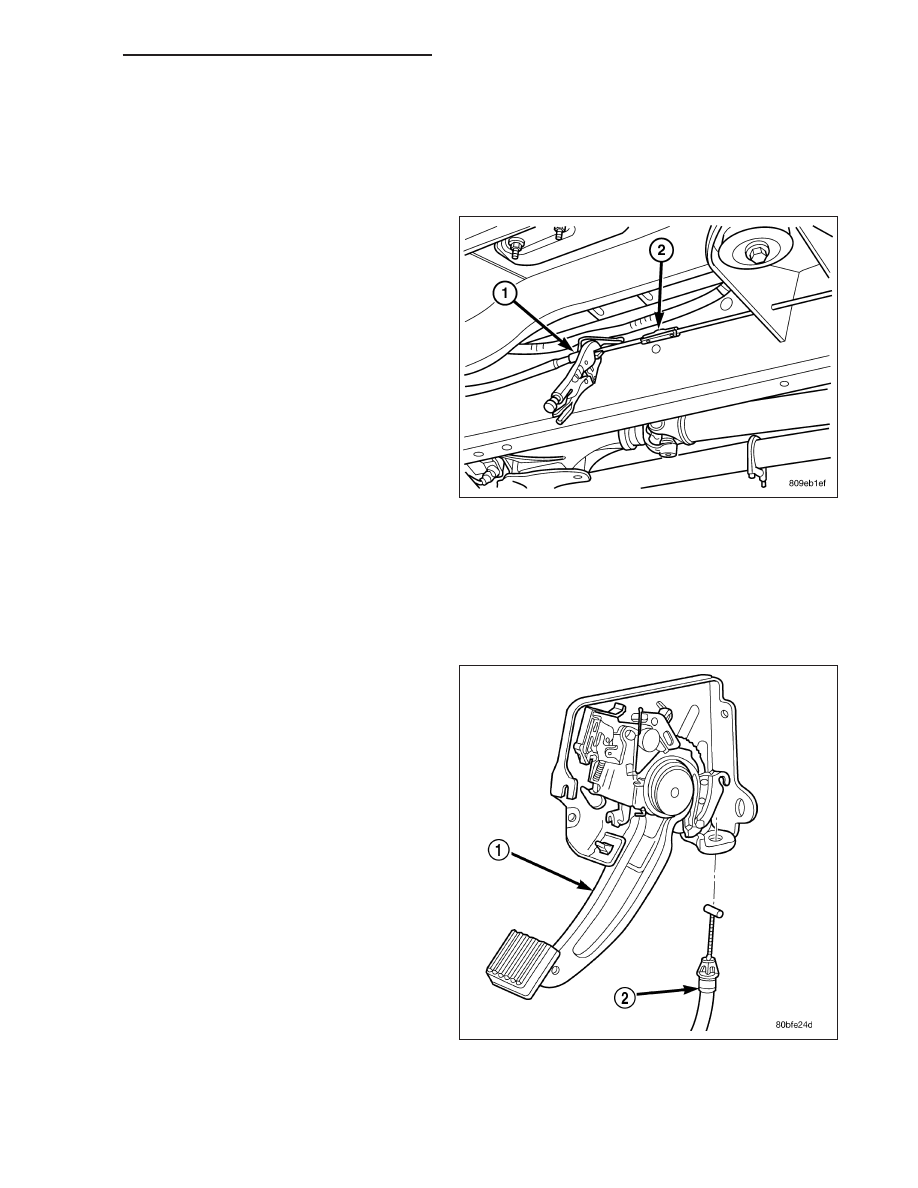

1. Raise and support vehicle.

2. Lockout the parking brake cable (2).

3. Loosen adjusting nut to create slack in front cable.

4. Remove the front cable from the cable connector.

5. Compress cable end fitting at underbody bracket and remove the cable from the bracket.

6. Lower vehicle.

7. Push ball end of cable out of pedal clevis with small screwdriver.

8. Compress cable end fitting at the pedal bracket (1)

and remove the cable (2).

9. Remove the left cowl trim and sill plate.

10. Pull up the carpet and remove the cable from the

body clip.

11. Pull up on the cable and remove the cable with

the body grommet.

DR/DH

BRAKES - BASE - SERVICE INFORMATION

5 - 273

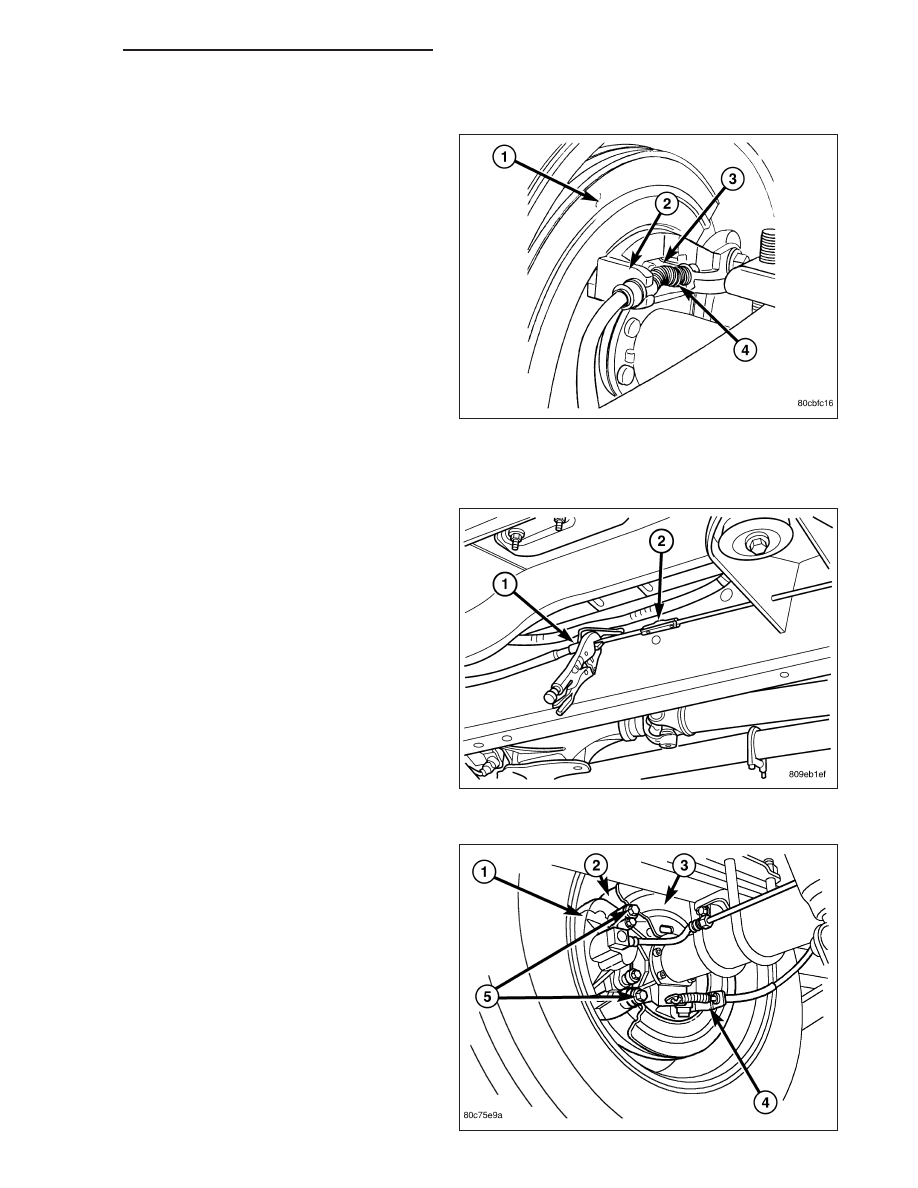

REAR PARK BRAKE CABLE

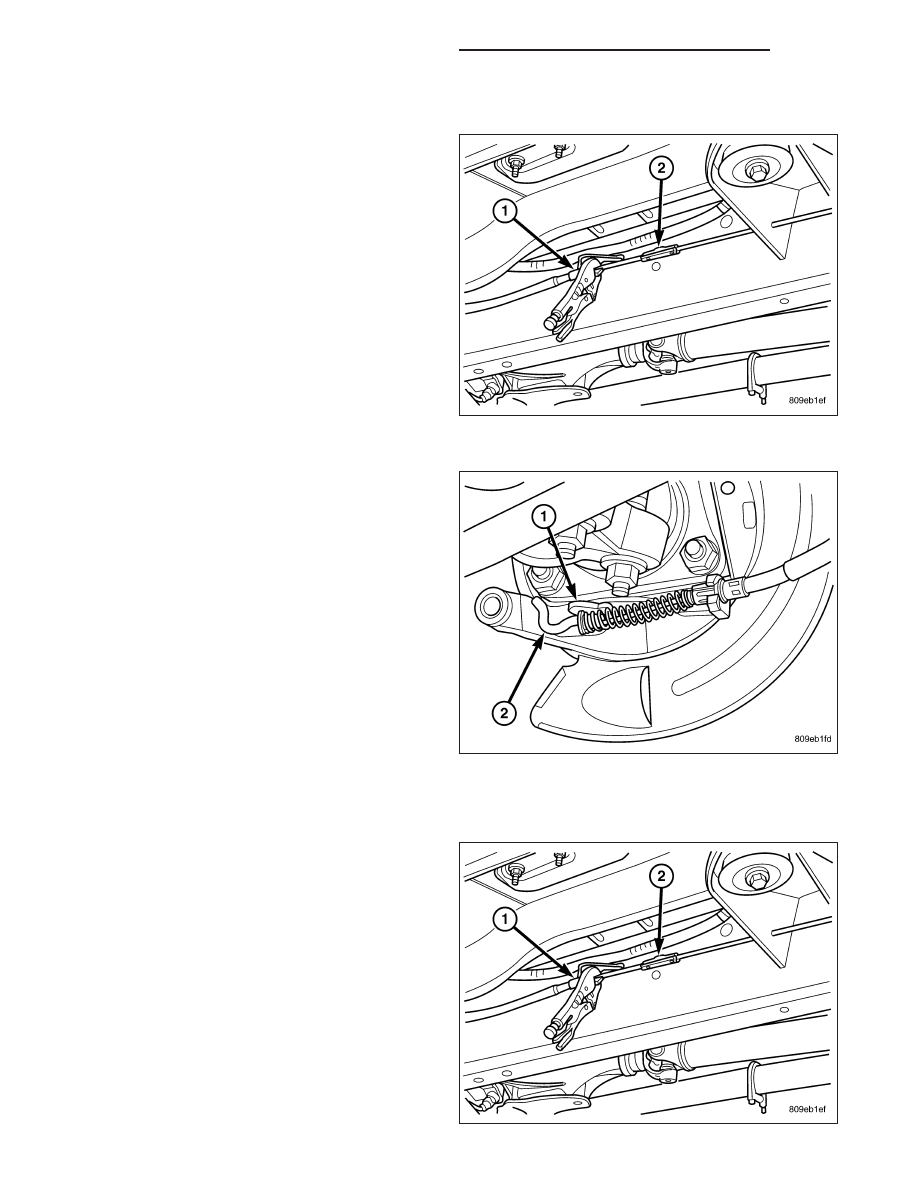

1. Raise and support the vehicle.

2. Lockout the parking brake cable (2).

3. Loosen cable adjuster nut.

4. Remove the rear park brake cable from the inter-

mediate park brake cable.

5. Compress tabs on cable end fitting on the rear

park brake cable to the frame mount bracket. Then
pull the cable through the bracket.

6. Disengage the park brake cable (2) from behind

the rotor assembly..

7. Compress cable tabs on each cable end fitting at

the brake cable support plate.

8. Remove the cables from the brake cable support

plates.

RIGHT REAR CABLE

1. Raise and support the vehicle.

2. Lockout the parking brake cable (2).

5 - 274

BRAKES - BASE - SERVICE INFORMATION

DR/DH

3. Loosen the brake cable at the equalizer and adjuster nut.

4. Remove the right cable from the front cable.

5. Remove the right cable from the equalizer.

6. Remove the cable from the frame bracket.

7. Remove the cable from the axle bracket.

8. Remove the cable bracket from the shock bracket.

9. Remove the brake cable (4) from the brake lever

(3).

LEFT REAR CABLE

1. Raise and support the vehicle.

2. Lockout the parking brake cable (2).

3. Loosen the brake cable at the equalizer and

adjuster nut.

4. Remove the left brake cable from the equalizer.

5. Remove the brake cable (4) from the frame

bracket.

6. Remove the brake cable (4) from the brake lever.
