1. Recover the refrigerant from the refrigerant system

(Refer to 24 - HEATING & AIR CONDITIONING/
PLUMBING

-

STANDARD

PROCEDURE

-

REFRIGERANT SYSTEM RECOVERY).

2. Disconnect and isolate the negative battery cable.

3. Disconnect the A/C discharge line and the A/C liq-

uid line from the A/C condenser (Refer to 24 -
HEATING

&

AIR

CONDITIONING/PLUMBING/

LINE-A/C LIQUID - REMOVAL) and (Refer to 24 -
HEATING

&

AIR

CONDITIONING/PLUMBING/

LINE-A/C DISCHARGE - REMOVAL).

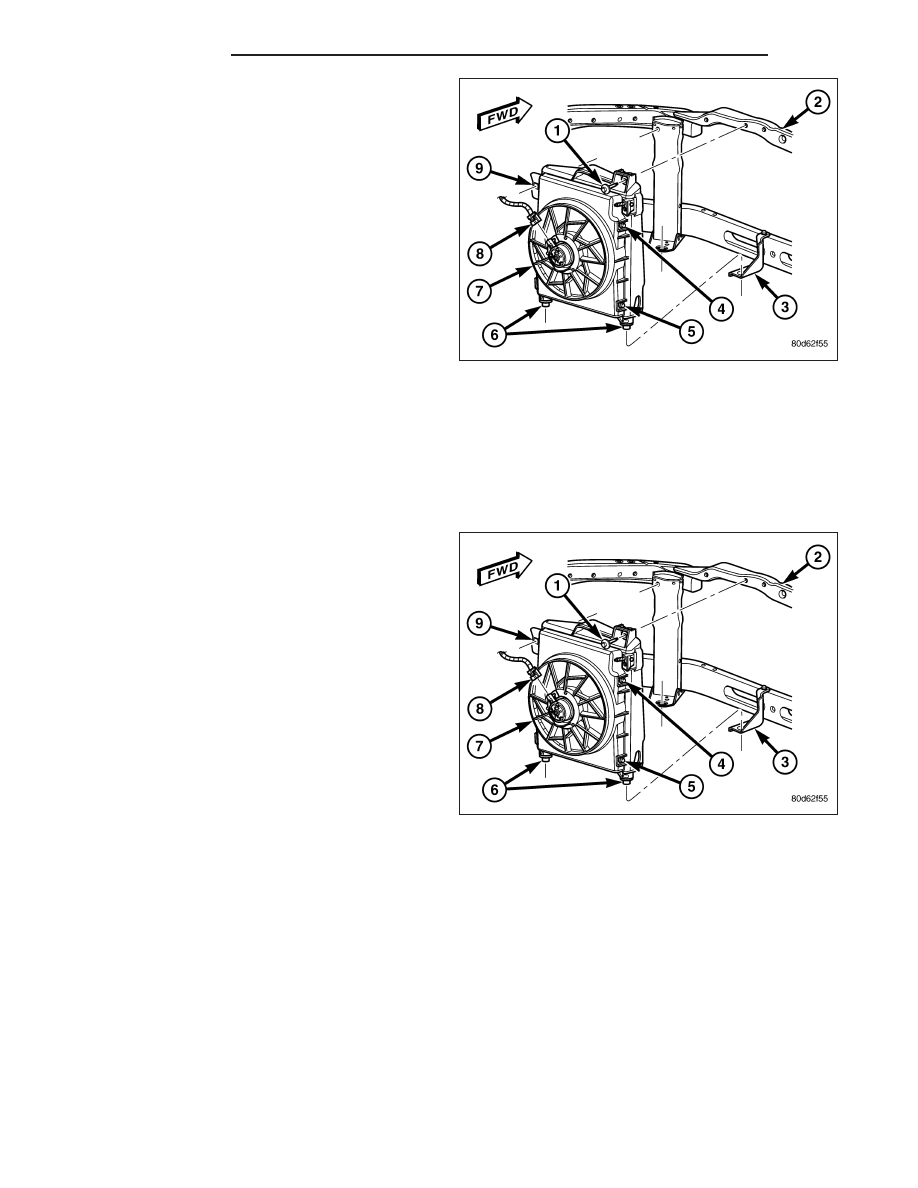

4. Disconnect the wire harness connector (8) from the

A/C condenser cooling fan motor (7).

5. Remove the two bolts (1 and 9) that secure the

A/C condenser to the front upper crossmember (2).

6. Carefully lift the A/C condenser and cooling fan assembly to disconnect the lower mounting tabs (6) from the

lower mounting flanges (3) and remove the assembly from the engine compartment.

7. Place the A/C condenser and the cooling fan assembly on a workbench and remove the four screws (4 and 5)

that secure the cooling fan to the A/C condenser and separate the fan from the condenser.

INSTALLATION - 3.7L/4.7L/5.7L ENGINES

1. Install the condenser cooling fan onto the A/C con-

denser.

2. Install the four screws (4 and 5) that secure the

cooling fan to the A/C condenser. Tighten the
screws to 2.2 N·m (20 in. lbs.).

3. Position the A/C condenser and cooling fan assem-

bly into the engine compartment.

4. Install the lower mounting tabs (6) into the lower

mounting flanges (3).

5. Install the two bolts (1 and 9) that secure the A/C

condenser to the upper front crossmember (2).
Tighten the bolts to 10.5 N·m (95 in. lbs.).

6. Connect the wire harness connector (8) to the A/C

condenser cooling fan motor (7).

7. Connect the A/C discharge line and the A/C liquid

line onto the A/C condenser (Refer to 24 - HEAT-
ING & AIR CONDITIONING/PLUMBING/LINE-A/C DISCHARGE - INSTALLATION) and (Refer to 24 - HEATING
& AIR CONDITIONING/PLUMBING/LINE-A/C LIQUID - INSTALLATION).

8. Reconnect the negative battery cable.

9. Evacuate the refrigerant system (Refer to 24 - HEATING & AIR CONDITIONING/PLUMBING - STANDARD PRO-

CEDURE - REFRIGERANT SYSTEM EVACUATE).

10. Charge the refrigerant system (Refer to 24 - HEATING & AIR CONDITIONING/PLUMBING - STANDARD PRO-

CEDURE - REFRIGERANT SYSTEM CHARGE).

LINE-A/C DISCHARGE

DESCRIPTION

The A/C discharge line is the refrigerant line that goes from the A/C compressor to the A/C condenser and has an
integral fitting for the A/C pressure transducer (Refer to 24 - HEATING & AIR CONDITIONING/CONTROLS/TRANS-
DUCER-A/C PRESSURE - DESCRIPTION).

24 - 300

PLUMBING

DR/DH

The A/C discharge line for the 5.9L Diesel engine is serviced as an assembly with the suction line.

The A/C discharge line for the 8.3L engine is secured to the top of fan shroud by two retainers.

CAUTION: Use only O-ring seals specified for the vehicle. Failure to use correct O-ring seal will cause the
refrigerant system connection to leak.

The A/C discharge line has no serviceable parts except the rubber O-ring seals. The O-ring seals used on the
connections are made from a special type of rubber not affected by R-134a refrigerant. The O-ring seals must be
replaced whenever the A/C discharge line is removed and installed.

If the A/C discharge line is found to be leaking or is damaged, it must be replaced.

REMOVAL

3.7L/4.7L ENGINES

WARNING: Refer to the applicable warnings and cautions for this system before performing the following
operation (Refer to 24 - HEATING & AIR CONDITIONING/PLUMBING - WARNINGS) and (Refer to 24 - HEAT-
ING & AIR CONDITIONING/PLUMBING - CAUTIONS). Failure to follow the warnings and cautions could result
in possible personal injury or death.

1. Recover the refrigerant from the refrigerant system

(Refer to 24 - HEATING & AIR CONDITIONING/
PLUMBING

-

STANDARD

PROCEDURE

-

REFRIGERANT SYSTEM RECOVERY).

2. Disconnect and isolate the negative battery cable.

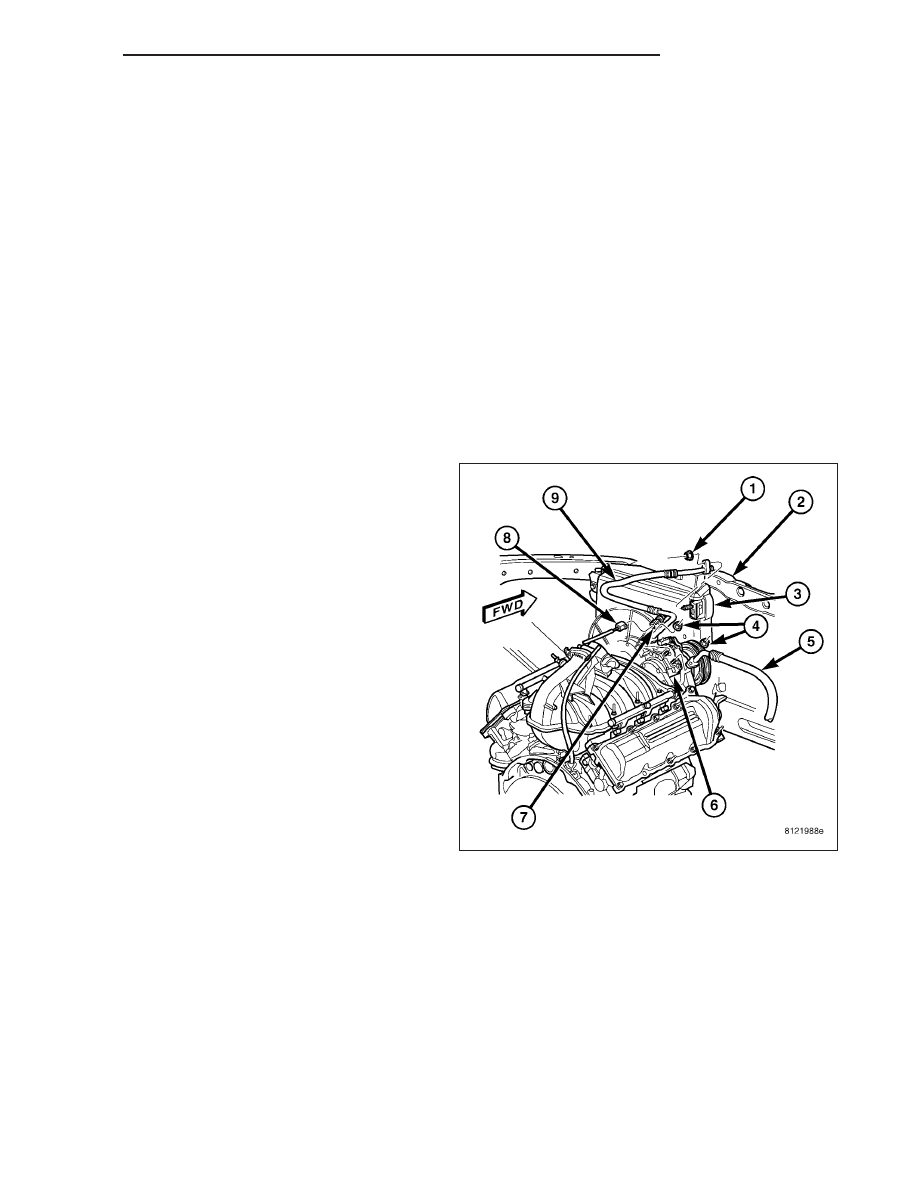

3. Disconnect the wire harness connector (6) from the

A/C pressure transducer (7).

4. Remove the nut (1) that secures the A/C discharge

line (9) to the A/C condenser (3).

5. Disconnect the A/C discharge line from the A/C

condenser and remove and discard the seal.

6. Install plugs in, or tape over the discharge line fit-

ting and condenser inlet port.

7. Remove the nut (4) that secures the A/C discharge

line to the A/C compressor (6).

8. Disconnect the A/C discharge line from the A/C

compressor and remove and discard the seal.

9. Install plugs in, or tape over the opened refrigerant

line fitting and the compressor port.

10. Remove the A/C discharge line from the engine

compartment.

11. If necessary, remove the A/C pressure transducer from the A/C discharge line (Refer to 24 - HEATING & AIR

CONDITIONING/CONTROLS/TRANSDUCER-A/C PRESSURE - REMOVAL).

5.7L ENGINE

WARNING: Refer to the applicable warnings and cautions for this system before performing the following
operation (Refer to 24 - HEATING & AIR CONDITIONING/PLUMBING - WARNINGS) and (Refer to 24 - HEAT-
ING & AIR CONDITIONING/PLUMBING - CAUTIONS). Failure to follow the warnings and cautions could result
in possible personal injury or death.

DR/DH

PLUMBING

24 - 301

1. Recover the refrigerant from the refrigerant system

(Refer to 24 - HEATING & AIR CONDITIONING/
PLUMBING

-

STANDARD

PROCEDURE

-

REFRIGERANT SYSTEM RECOVERY).

2. Disconnect and isolate the negative battery cable.

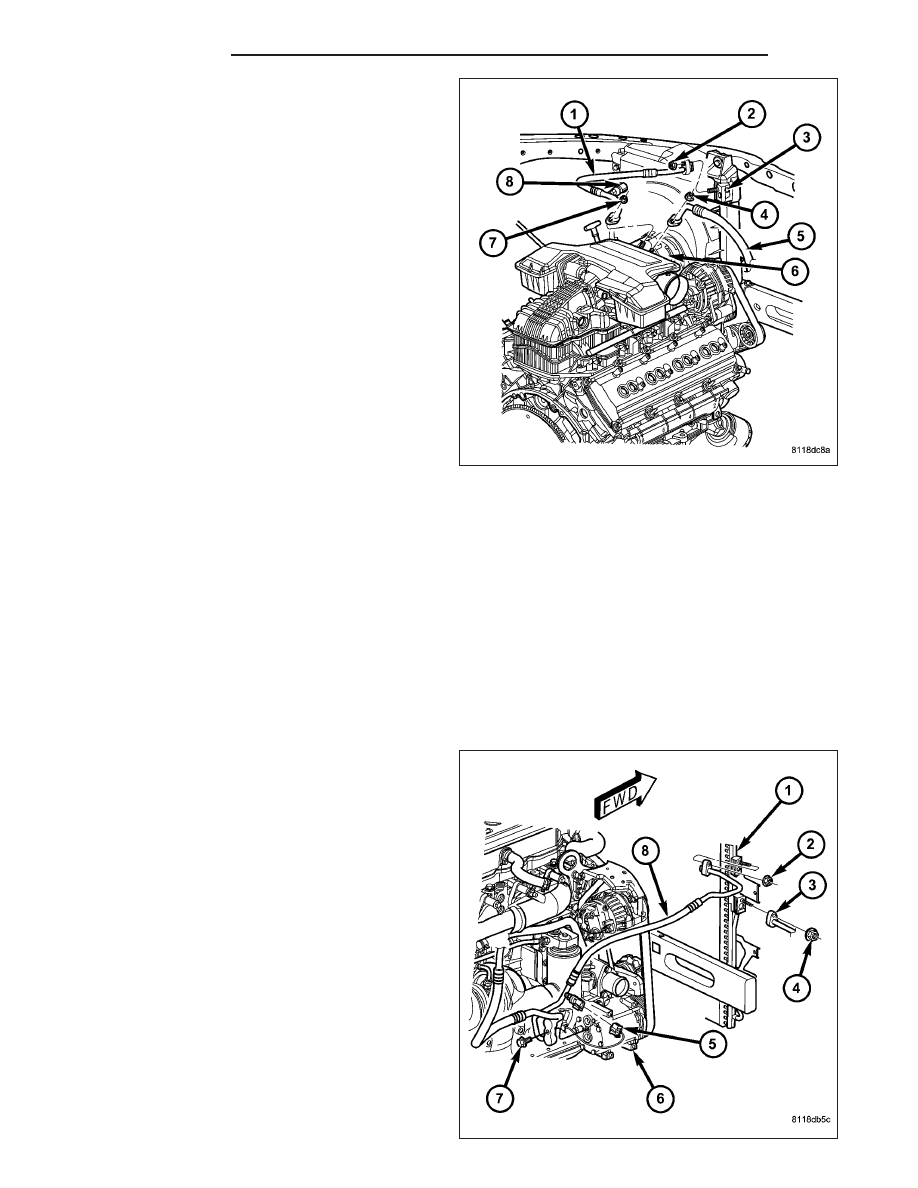

3. Disconnect the wire harness connector from the

A/C pressure transducer (8).

4. Remove the nut (2) that secures the A/C discharge

line (1) to the A/C condenser (3).

5. Disconnect the A/C discharge line from the A/C

condenser and remove and discard the seal.

6. Install plugs in, or tape over the discharge line fit-

ting and condenser inlet port.

7. Remove the nut (7) that secures the A/C discharge

line to the A/C compressor (6).

8. Disconnect the A/C discharge line from the A/C

compressor and remove and discard the seal.

9. Install plugs in, or tape over the opened refrigerant

line fitting and the compressor port.

10. Remove the A/C discharge line from the engine

compartment.

11. If necessary, remove the A/C pressure transducer from the A/C discharge line (Refer to 24 - HEATING & AIR

CONDITIONING/CONTROLS/TRANSDUCER-A/C PRESSURE - REMOVAL).

5.9L DIESEL ENGINE

WARNING: Refer to the applicable warnings and cautions for this system before performing the following
operation (Refer to 24 - HEATING & AIR CONDITIONING/PLUMBING - WARNINGS) and (Refer to 24 - HEAT-
ING & AIR CONDITIONING/PLUMBING - CAUTIONS). Failure to follow the warnings and cautions could result
in possible personal injury or death.

NOTE: The A/C discharge line for the 5.9L Diesel engine is serviced as an assembly with the suction line.

1. Recover the refrigerant from the refrigerant system

(Refer to 24 - HEATING & AIR CONDITIONING/
PLUMBING

-

STANDARD

PROCEDURE

-

REFRIGERANT SYSTEM RECOVERY).

2. Disconnect and isolate the negative battery cable.

3. Remove the air filter housing cover (Refer to 9 -

ENGINE/AIR INTAKE SYSTEM).

4. Disconnect the wire harness connector (5) from the

A/C pressure transducer.

5. Remove the nut (2) that secures the A/C discharge

line (8) to the A/C condenser (1).

6. Disconnect the A/C discharge line from the A/C

condenser and remove and discard the seal.

7. Install plugs in, or tape over the discharge line fit-

ting and condenser inlet port.

8. Remove the bolt (7) that secures the A/C suction

and discharge line assembly to the A/C compressor
(6).

9. Disconnect the A/C discharge line from the A/C

compressor and remove and discard the seal.

24 - 302

PLUMBING

DR/DH

10. Install plugs in, or tape over the opened A/C suction and discharge line fittings and the compressor ports.

11. If necessary, remove the A/C pressure transducer from the A/C discharge line (Refer to 24 - HEATING & AIR

CONDITIONING/CONTROLS/TRANSDUCER-A/C PRESSURE - REMOVAL).

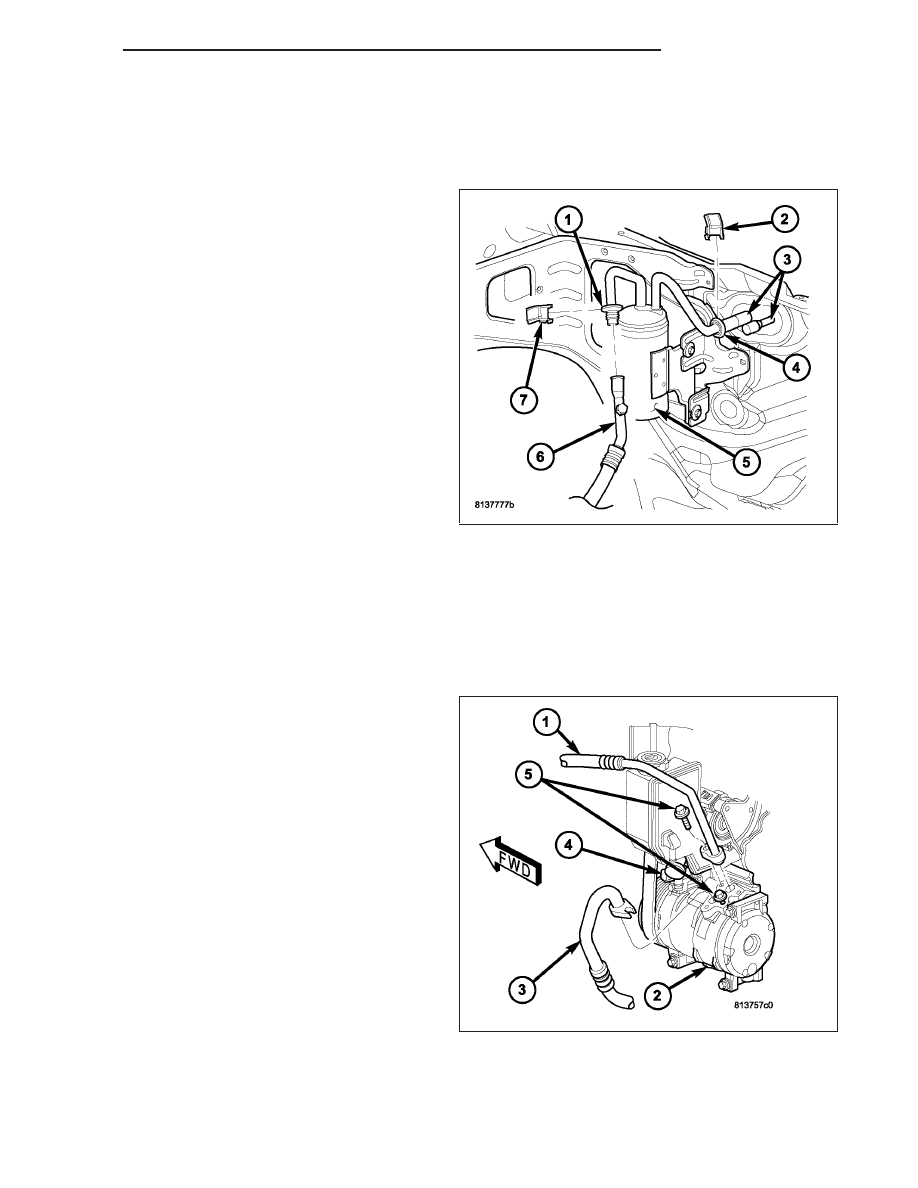

12. Remove the secondary retaining clip (7) from the

spring-lock coupler (1) that secures the A/C suc-
tion line (6) to the accumulator (5).

13. Using the proper A/C line disconnect tool, discon-

nect the A/C suction line from the A/C accumula-
tor

(Refer

to

24

-

HEATING

&

AIR

CONDITIONING/PLUMBING/COUPLER-REFRIG-
ERANT LINE - REMOVAL).

14. Remove the O-ring seals from the accumulator

tube fitting and discard the seals.

15. Install plugs in, or tape over the opened suction

line fitting and the accumulator outlet tube.

16. Remove the A/C suction and discharge line

assembly from the engine compartment.

8.3L ENGINE

WARNING: Refer to the applicable warnings and cautions for this system before performing the following
operation (Refer to 24 - HEATING & AIR CONDITIONING/PLUMBING - WARNINGS) and (Refer to 24 - HEAT-
ING & AIR CONDITIONING/PLUMBING - CAUTIONS). Failure to follow the warnings and cautions could result
in possible personal injury or death.

1. Recover the refrigerant from the refrigerant system

(Refer to 24 - HEATING & AIR CONDITIONING/
PLUMBING

-

STANDARD

PROCEDURE

-

REFRIGERANT SYSTEM RECOVERY).

2. Disconnect and isolate the negative battery cable.

3. Disconnect the wire harness connector from the

A/C pressure transducer.

4. Remove the bolt (5) that secures the A/C discharge

line (3) to the A/C compressor (2).

5. Disconnect the A/C discharge line from the A/C

compressor.

6. Remove the seal and gasket from the discharge

line fitting and discard.

7. Install plugs in, or tape over the opened discharge

line fitting and the compressor outlet port.

DR/DH

PLUMBING
