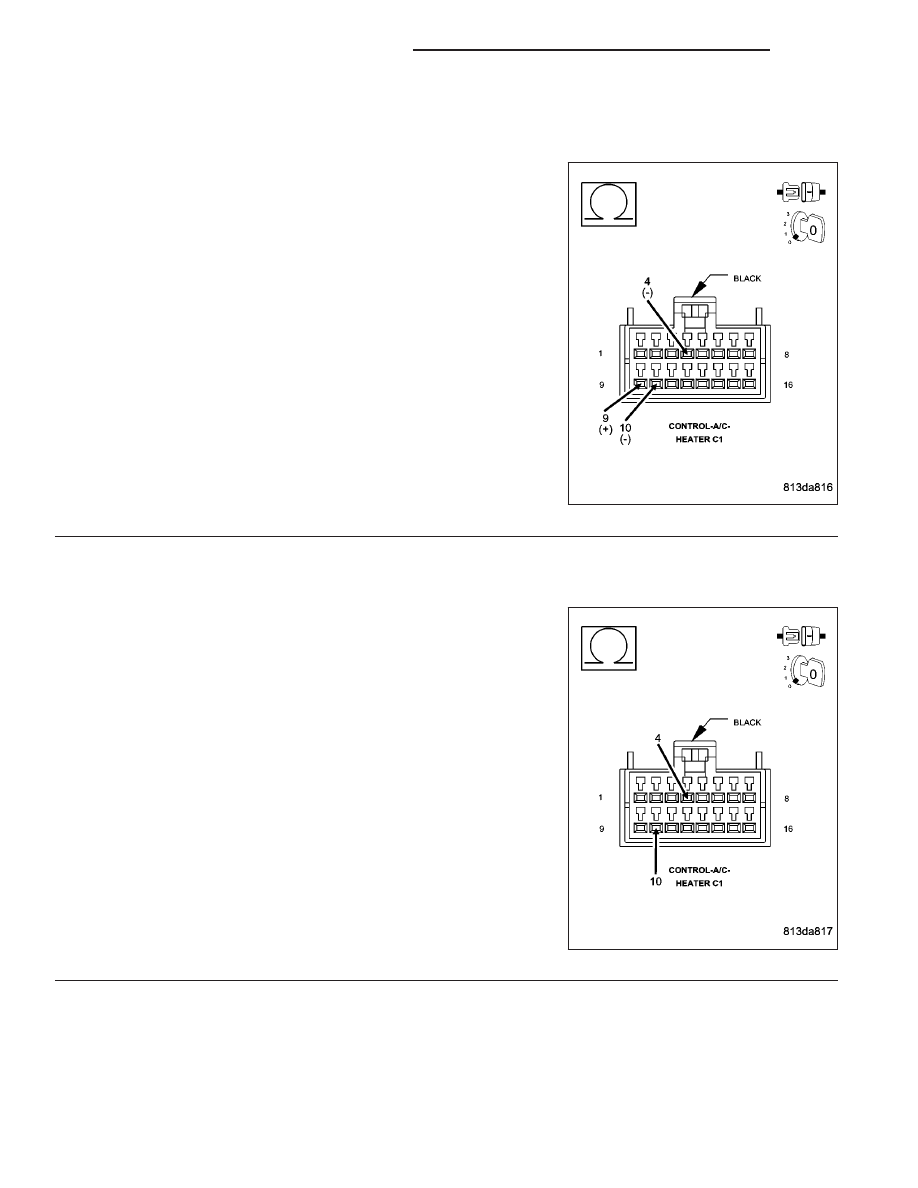

*ACTUATOR CIRCUIT TEST DIAGNOSTICS (SINGLE-ZONE) (CONTINUED)

9.

CHECK THE (C61) BLEND DOOR DRIVER CIRCUIT FOR A SHORT TO THE (C801) MODE DOOR 1
DRIVER CIRCUIT & THE (C29) MODE DOOR 2 DRIVER CIRCUIT

Measure the resistance between the (C61) Blend Door Driver circuit
and the (C801) Mode Door 1 Driver circuit and the (C29) Mode Door 2
Driver circuit in the A/C Heater Control C1 harness connector.

Is the resistance below 10k ohms on any of the circuits?

Yes

>> Repair all circuits with a resistance below 10k ohms for a

short to the (C61) Blend Door Driver circuit.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING).

No

>> Go To 10

10.

CHECK THE (C801) MODE DOOR 1 DRIVER CIRCUIT FOR A SHORT TO THE (C29) MODE DOOR 2
DRIVER CIRCUIT

Measure the resistance between the (C801) Mode Door 1 Driver cir-
cuit and the (C29) Mode Door 2 Driver circuit in the A/C Heater Con-
trol C1 harness connector.

Is the resistance below 10k ohms?

Yes

>> Repair the (C29) Mode Door 2 Driver circuit for a short to

the (C801) Mode Door 1 Driver circuit.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING).

No

>> Go To 11

24 - 152

HVAC - ELECTRICAL DIAGNOSTICS

DR/DH

*ACTUATOR CIRCUIT TEST DIAGNOSTICS (SINGLE-ZONE) (CONTINUED)

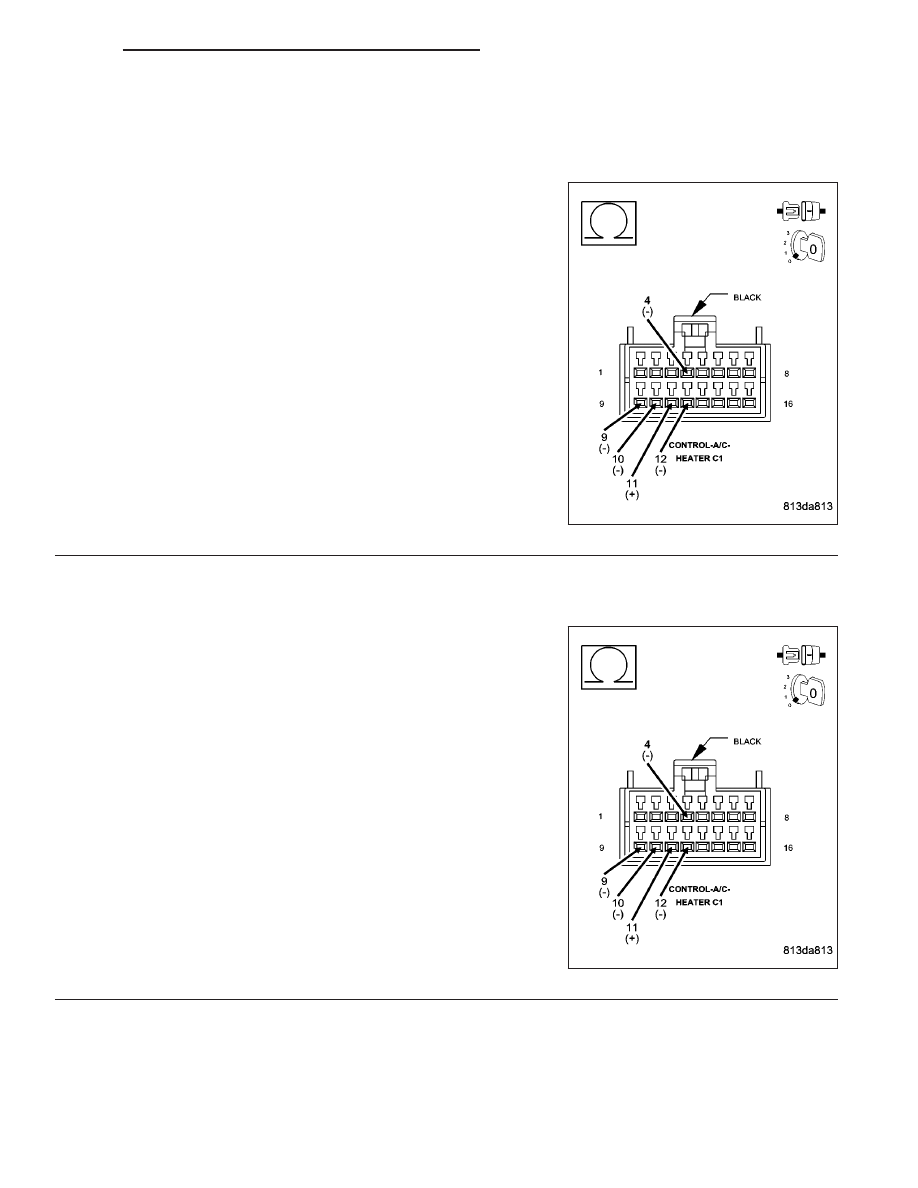

11.

CHECK THE (C34) COMMON DOOR DRIVER CIRCUIT FOR A SHORT TO THE (C32) RECIRCULATION
DOOR DRIVER CIRCUIT, THE (C61) BLEND DOOR DRIVER CIRCUIT, THE (C801) MODE DOOR 1
DRIVER CIRCUIT, & THE (C29) MODE DOOR 2 DRIVER CIRCUIT

Measure the resistance between the (C34) Common Door Driver Cir-
cuit and the (C32) Recirculation Door Driver circuit, the (C61) Blend
Door Driver circuit, the (C801) Mode Door 1 Driver circuit, and the
(C29) Mode Door 2 Driver circuit in the A/C Heater Control C1 harness
connector.

Is the resistance below 30.0 ohms on any of the circuits?

Yes

>> Go To 12

No

>> Go To 13

12.

CHECK THE DOOR DRIVER CIRCUITS WHOSE RESISTANCE WAS BELOW 30.0 OHMS IN THE
PREVIOUS STEP FOR A SHORT TO THE (C34) COMMON DOOR DRIVER CIRCUIT

Disconnect all door actuator harness connectors whose circuit resis-
tance was below 30.0 ohms.

Measure the resistance between the (C34) Common Door Driver cir-
cuit and each applicable door driver circuit in the A/C Heater Control
C1 harness connector.

Is the resistance below 10k ohms on any of the circuits?

Yes

>> Repair the door driver circuits with a resistance below 10k

ohms for a short to the (C34) Common Door Driver circuit.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING).

No

>> Replace all door actuators with a resistance below 30.0

ohms in accordance with the Service Information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT

CONTROL

MODULE

-

DIAGNOSIS

AND

TESTING).

DR/DH

HVAC - ELECTRICAL DIAGNOSTICS

24 - 153

*ACTUATOR CIRCUIT TEST DIAGNOSTICS (SINGLE-ZONE) (CONTINUED)

13.

RUN THE ACTUATOR CIRCUIT TEST

Reconnect the A/C Heater Control C1 harness connector.

Turn the ignition on.

With the DRBIII

T

in HVAC, select System Tests and then select Actuator Circuit Test. Allow the test to run to com-

pletion before proceeding.

What message does the DRBIII

T

display?

Same message as from start of test

Replace the A/C Heater Control in accordance with the Service Information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES/FRONT CONTROL MODULE - DIAGNOSIS AND TESTING).

Different message than from start of test

Using the wiring diagram as a guide, inspect the wiring and connectors for conditions causing an inter-
mittent short that set the original test message. Repair as necessary. If the DRBIII

T

displays a message

for a different door driver circuit, return to Test 1 of this diagnostic procedure.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES/FRONT CONTROL MODULE - DIAGNOSIS AND TESTING).

24 - 154

HVAC - ELECTRICAL DIAGNOSTICS

DR/DH

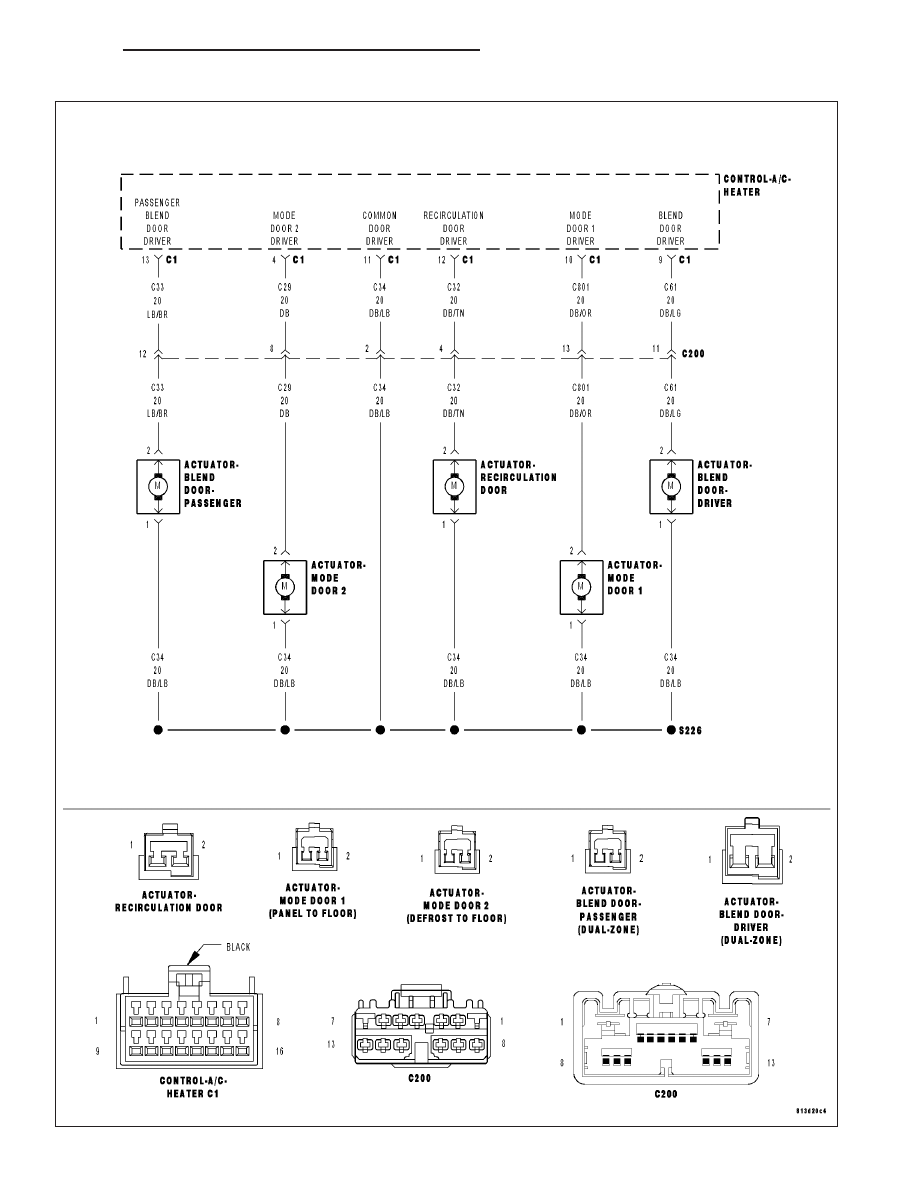

*BLEND/MODE/RECIRC DOOR OPERATION IMPROPER (DUAL-ZONE)

DR/DH

HVAC - ELECTRICAL DIAGNOSTICS

24 - 155
