*BLEND/MODE/RECIRC DOOR OPERATION IMPROPER (DUAL-ZONE) (CONTINUED)

For the Manual Temperature Control circuit diagrams (Refer to 24 - HEATING & AIR CONDITIONING - SCHEMAT-
ICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

Possible Causes

DOOR DRIVER CIRCUIT(S) SHORTED TO GROUND

DOOR DRIVER CIRCUIT(S) SHORTED TO VOLTAGE

DOOR DRIVER CIRCUIT SHORTED TO OTHER DOOR DRIVER CIRCUIT(S)

DOOR DRIVER CIRCUIT(S) OPEN

DOOR(S) BOUND UP, WARPED, WORN, DAMAGED

DOOR LINKAGE(S) EXCESSIVELY WORN, DISCONNECTED, MISSING, BROKEN

DOOR ACTUATOR(S) BROKEN

Diagnostic Test

1.

RUN THE ACTUATOR CIRCUIT TEST

NOTE: Diagnose and repair all Actuator Circuit Test faults before diagnosing Calibration faults.
Turn the ignition on.

With the DRBIII

T

in HVAC, select System Tests and then select Actuator Circuit Test. Allow the test to run to com-

pletion before proceeding.

Does the DRBIII

T

display any Actuator Circuit Test fault messages?

Yes

>> Diagnose and repair the fault(s). Refer to *ACTUATOR CIRCUIT TEST DIAGNOSTICS (DUAL-ZONE)

in this Section for the diagnostic test procedure.

No

>> Go To 2

2.

CHECK FOR DTCS IN THE A/C HEATER CONTROL

NOTE: Diagnose and repair all Overcurrent DTCs before diagnosing Calibration faults.
With the DRBIII

T

, read HVAC DTCs.

Does the DRBIII

T

display any DTCs?

Yes

>> Diagnose and repair the DTC(s). Refer to the Table of Contents in this Section for a complete list of

HVAC related symptoms.

No

>> Go To 3

3.

RUN THE HVAC DOOR RECALIBRATION TEST

NOTE: Diagnose and repair all Actuator Circuit Test faults and all Overcurrent DTCs before diagnosing Cal-
ibration faults.
With the DRBIII

T

in HVAC, select System Tests and then select HVAC Door Recalibration. Allow the test to run to

completion before proceeding.

Does the DRBIII

T

display any HVAC Door Recalibration fault messages?

Yes

>> Diagnose and repair the fault(s). Refer to the Table of Contents in this Section for a complete list of all

HVAC related symptoms.

No

>> Go To 4

24 - 156

HVAC - ELECTRICAL DIAGNOSTICS

DR/DH

*BLEND/MODE/RECIRC DOOR OPERATION IMPROPER (DUAL-ZONE) (CONTINUED)

4.

SELECT THE APPLICABLE TEST TO DIAGNOSE THE DOOR WITH THE REPORTED FAULT

Select the applicable test to diagnose the door with the reported fault

Mode Door Function Test

Go To 5

Passenger Blend Door Function Test

Go To 6

Driver Blend Door Function Test

Go To 7

Recirculation Door Function Test

Go To 8

5.

CHECK MODE DOOR 1 & MODE DOOR 2 FUNCTION

Start the engine.

Turn the Blower control to the high speed position.

NOTE: The Mode Door 1 must be at its physical end of travel in the panel position to correctly direct airflow
to the Mode Door 2.

NOTE: The Mode Door 2 must be at its physical end of travel in the floor-defrost position to correctly direct
airflow to the Mode Door 1.
Turn the Mode Select control to each door position for a minimum of 30 seconds and check for airflow from the
corresponding vents.

Does air flow from the correct vents for each door position?

Yes

>> Test Complete.

No

>> Remove the Mode Door Actuator 1 and the Mode Door Actuator 2 from the A/C–Heater Housing Assem-

bly. By hand, one door actuator at a time, attempt to rotate the door actuator in both directions. Also,
inspect for disconnected, missing, or broken door actuator linkage, and bound up, warped, worn, and
damaged doors. Repair as necessary in accordance with the Service Information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES/FRONT CONTROL MODULE - DIAGNOSIS AND TESTING).

6.

CHECK PASSENGER BLEND DOOR FUNCTION

Start the engine.

Turn the Blower control to the high speed position.

Turn the Mode Select control to the panel position.

Move the Passenger Blend control to the full hot position.

Move the Passenger Blend control to the full cold position, in 25% increments, while checking for a change in air-
flow air temperature coming from the passenger’s panel vents.

Does the airflow air temperature change with respect to the position of the blend control?

Yes

>> Test Complete.

No

>> Remove Passenger Blend Door Actuator from A/C-Heater Housing Assembly. By hand, attempt to rotate

the door actuator in both directions. Also, inspect for disconnected, missing, or broken door actuator
linkage, and a bound up, warped, worn, and damaged door. Repair as necessary in accordance with the
Service Information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES/FRONT CONTROL MODULE - DIAGNOSIS AND TESTING).

DR/DH

HVAC - ELECTRICAL DIAGNOSTICS

24 - 157

*BLEND/MODE/RECIRC DOOR OPERATION IMPROPER (DUAL-ZONE) (CONTINUED)

7.

CHECK DRIVER BLEND DOOR FUNCTION

Start the engine.

Turn the Blower control to the high speed position.

Turn the Mode Select control to the panel position.

Move the Driver Blend control to the full hot position.

Move the Driver Blend control to the full cold position, in 25% increments, while checking for a change in airflow air
temperature coming from the driver’s panel vents.

Does the airflow air temperature change with respect to the position of the blend control.

Yes

>> Test Complete.

No

>> Remove Driver Blend Door Actuator from A/C-Heater Housing Assembly. By hand, attempt to rotate the

door actuator in both directions. Also, inspect for disconnected, missing, or broken door actuator linkage,
and a bound up, warped, worn, and damaged door. Repair as necessary in accordance with the Service
Information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES/FRONT CONTROL MODULE - DIAGNOSIS AND TESTING).

8.

CHECK RECIRCULATION DOOR FUNCTION

Start the engine.

Turn the Blower control to the high speed position.

Press the MAX control off (LED not Illuminated).

Press the MAX control on (LED Illuminated). The sound of the air flowing through the ducts should get louder as the
recirculation door opens to bring in recirculated air.

Does the sound of the airflow get louder after pressing the MAX control on?

Yes

>> Test Complete.

No

>> Remove Recirculation Door Actuator from A/C-Heater Housing Assembly. By hand, attempt to rotate the

door actuator in both directions. Also, inspect for disconnected, missing, or broken door actuator linkage,
and a bound up, warped, worn, and damaged door. Repair as necessary in accordance with the Service
Information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES/FRONT CONTROL MODULE - DIAGNOSIS AND TESTING).

24 - 158

HVAC - ELECTRICAL DIAGNOSTICS

DR/DH

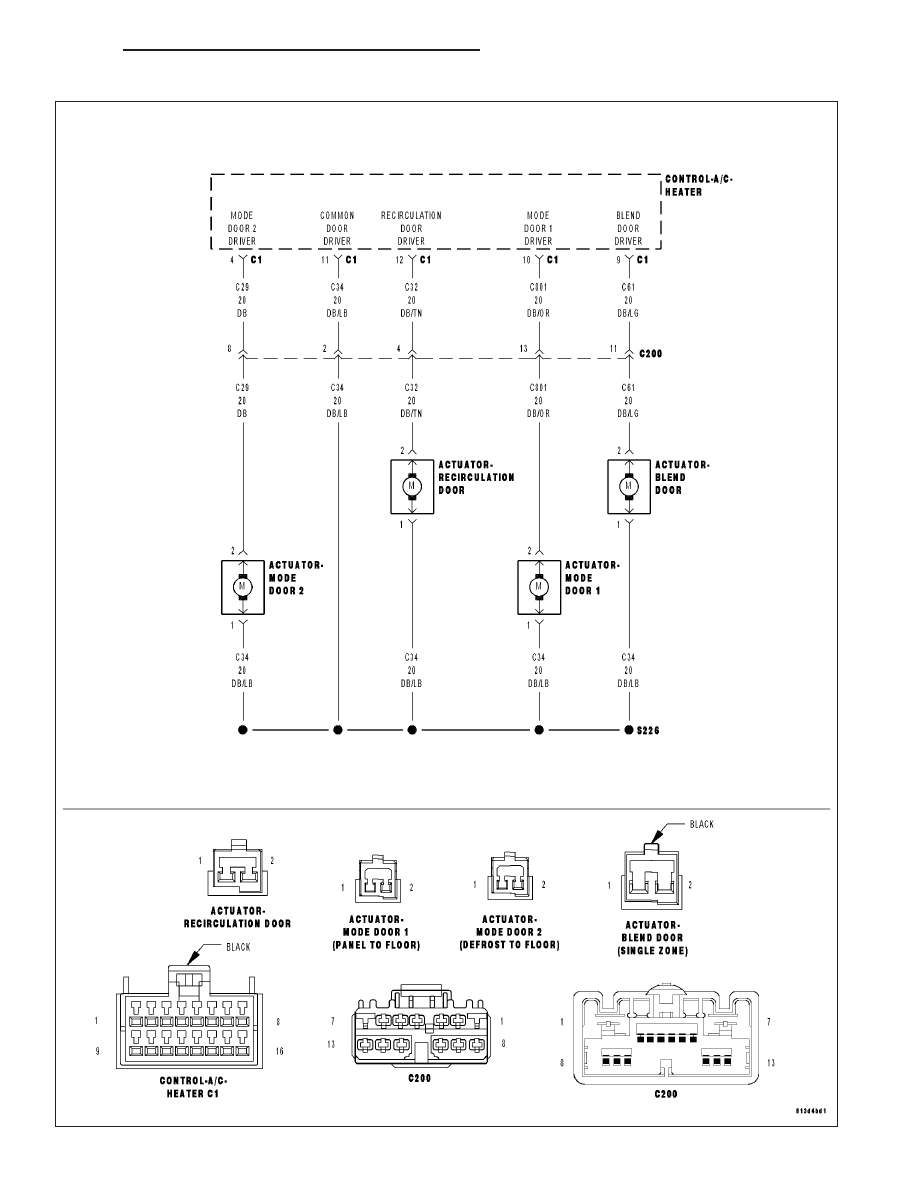

*BLEND/MODE/RECIRC DOOR OPERATION IMPROPER (SINGLE-ZONE)

DR/DH

HVAC - ELECTRICAL DIAGNOSTICS

24 - 159
