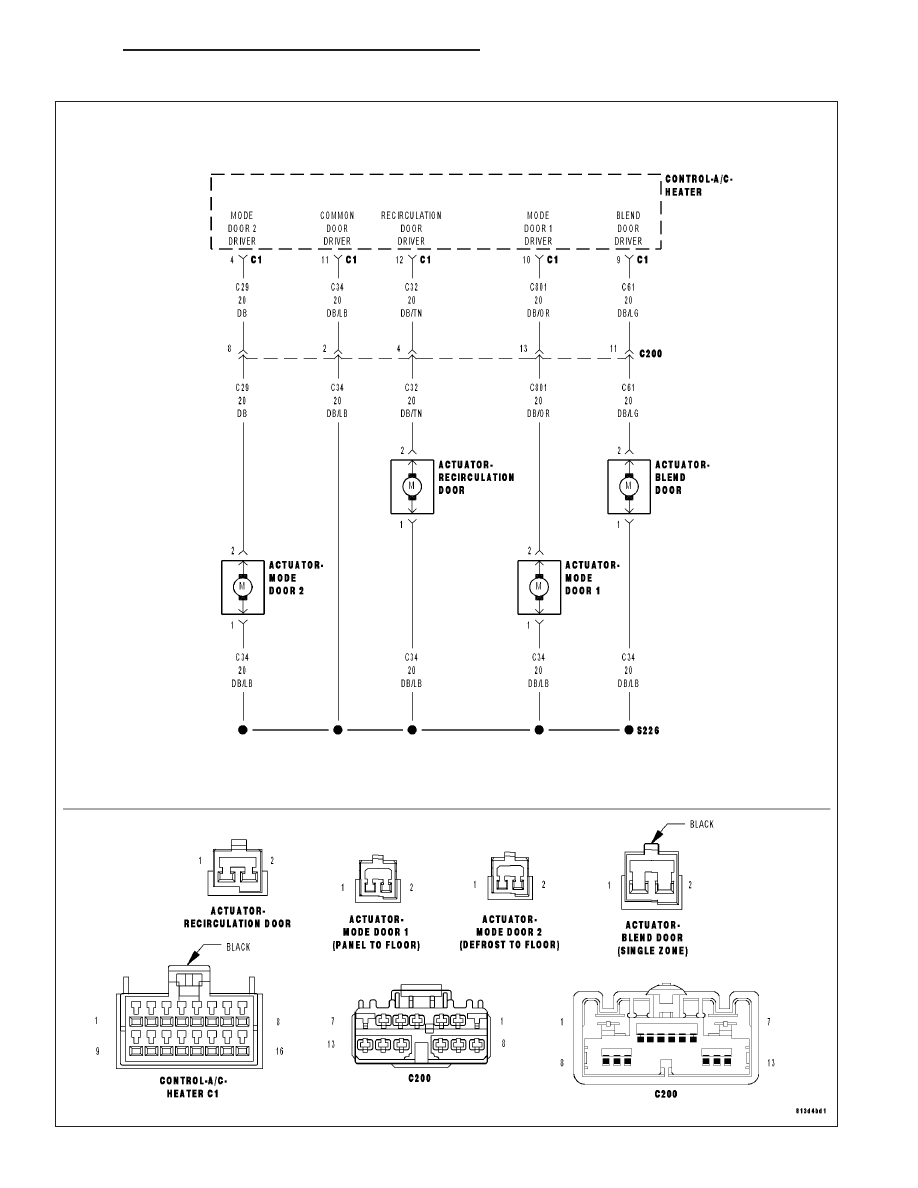

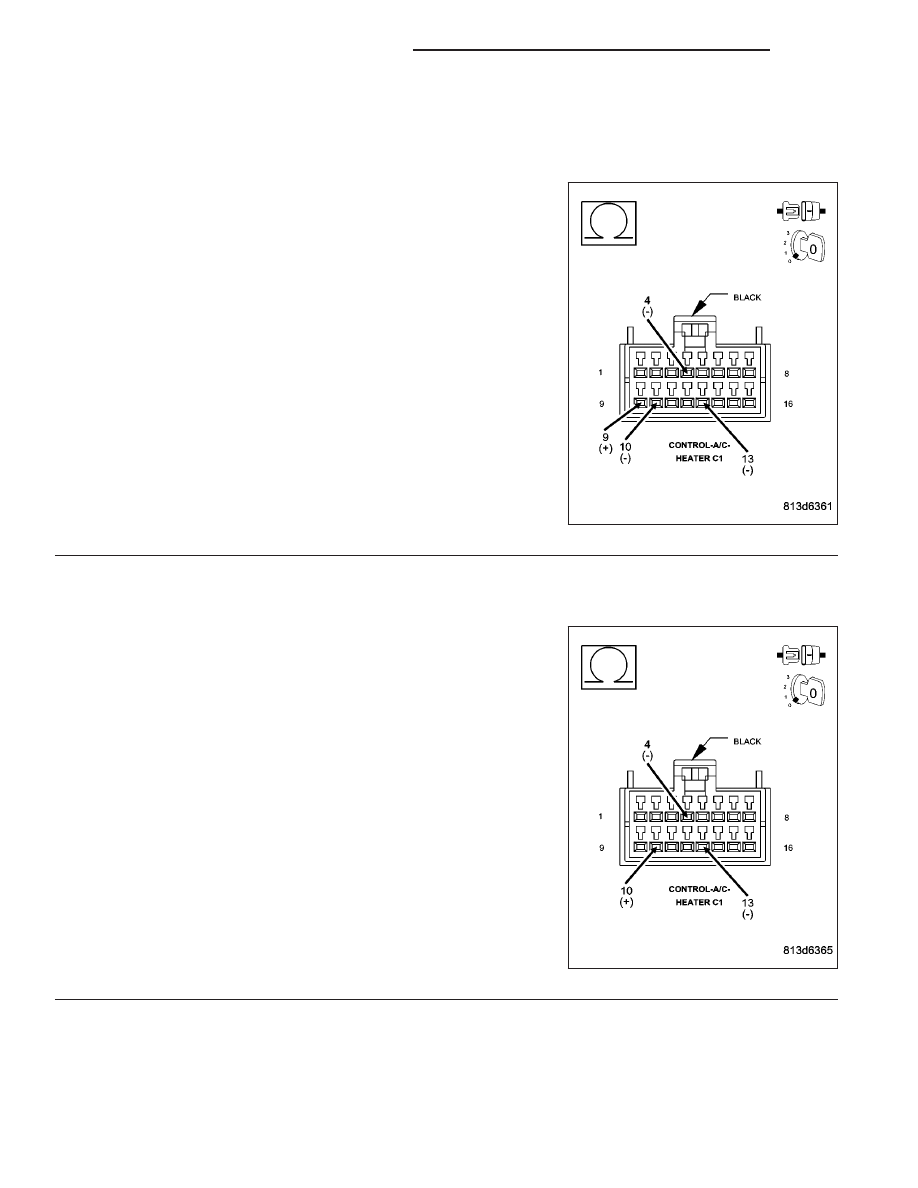

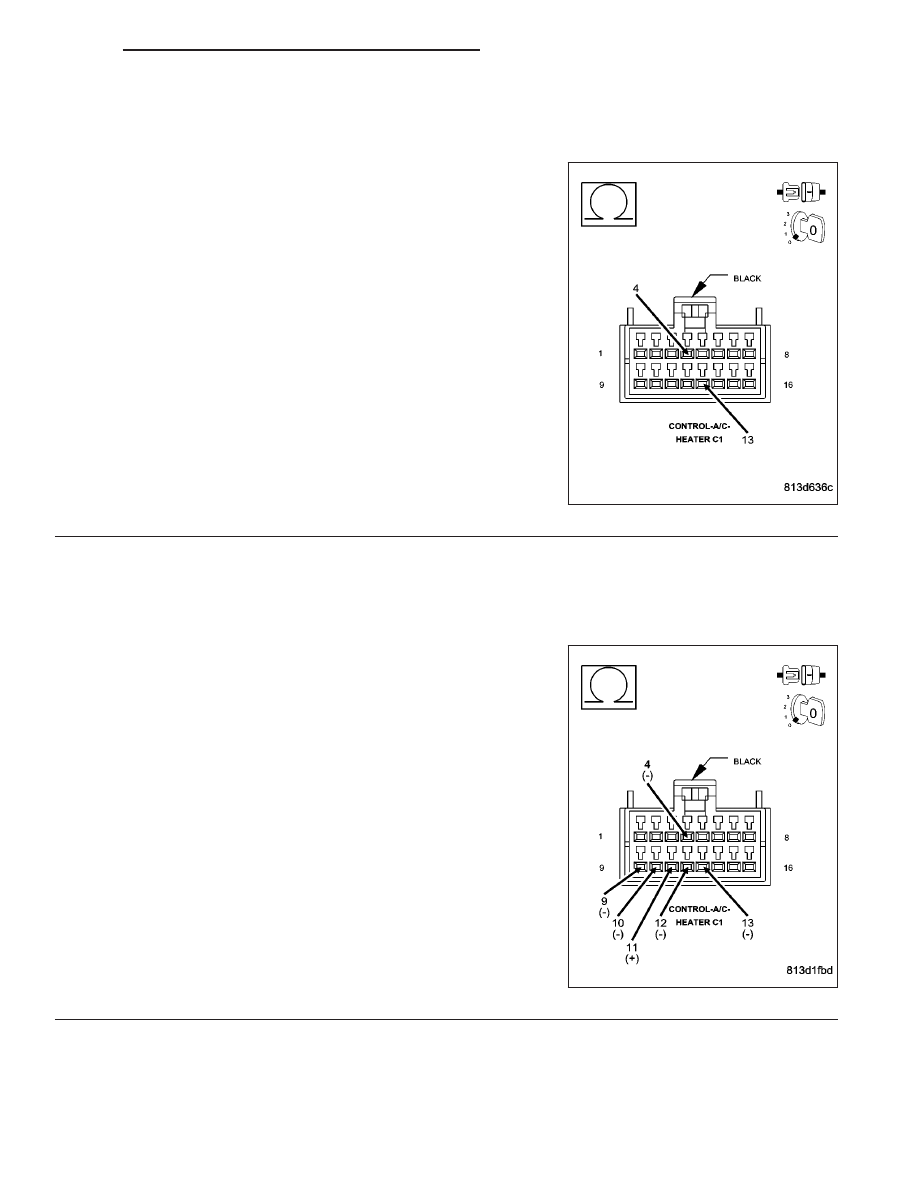

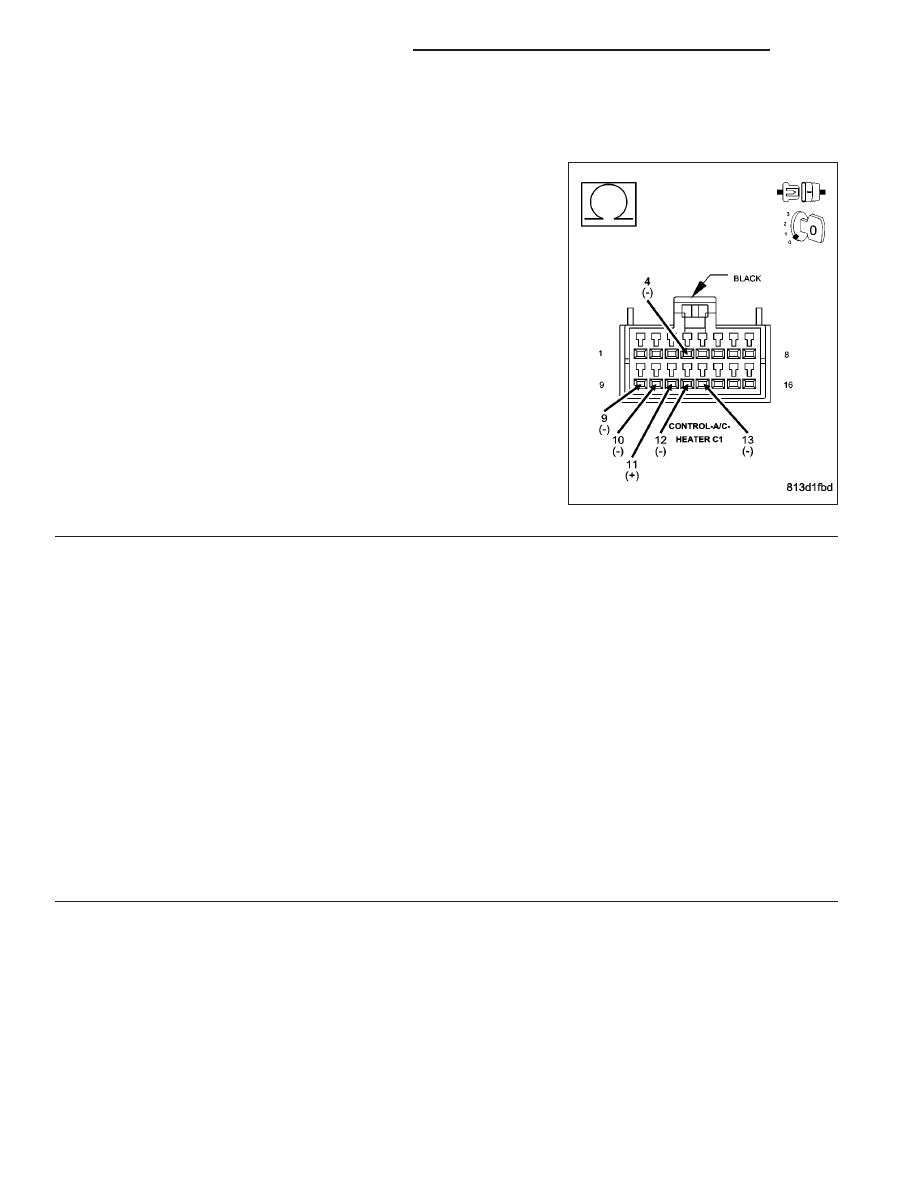

*ACTUATOR CIRCUIT TEST DIAGNOSTICS (DUAL-ZONE) (CONTINUED) 9. CHECK THE (C61) BLEND DOOR DRIVER CIRCUIT FOR A SHORT TO THE (C801) MODE DOOR 1 Measure the resistance between the (C61) Blend Door Driver circuit Is the resistance below 10k ohms on any of the circuits? Yes >> Repair all circuits with a resistance below 10k ohms for a short to the (C61) Blend Door Driver circuit. Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 ELECTRICAL/ELECTRONIC CONTROL MODULES/ FRONT CONTROL MODULE - DIAGNOSIS AND TEST- No >> Go To 10 10. CHECK THE (C801) MODE DOOR 1 DRIVER CIRCUIT FOR A SHORT TO THE (C29) MODE DOOR 2 Measure the resistance between the (C801) Mode Door 1 Driver cir- Is the resistance below 10k ohms on any of the circuits? Yes >> Repair all circuits with a resistance below 10k ohms for a short to the (C801) Mode Door 1 Driver circuit. Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 ELECTRICAL/ELECTRONIC CONTROL MODULES/ FRONT CONTROL MODULE - DIAGNOSIS AND TEST- No >> Go To 11 24 - 144 HVAC - ELECTRICAL DIAGNOSTICS DR/DH |
