COOLDOWN TEST SENSOR FAILURE

For the Manual Temperature Control circuit diagrams (Refer to 24 - HEATING & AIR CONDITIONING - SCHEMAT-
ICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
When executing the Cooldown Test

•

Set Condition:
This message will display if the A/C Heater Control detects an Evaporator Temperature Sensor / sensor circuit
fault.

Possible Causes

FAULTS PRESENT IN THE HVAC SYSTEM

FAULTS PRESENT IN THE POWERTRAIN SYSTEM

OTHER CONDITIONS PRESENT CAUSING A/C SYSTEM PERFORMANCE PROBLEMS

Refer to COOLDOWN TIME EXCESSIVE FAULT in this Section for the diagnostic test procedure.

24 - 36

HVAC - ELECTRICAL DIAGNOSTICS

DR/DH

COOLDOWN TEST TOO COLD TO START

DR/DH

HVAC - ELECTRICAL DIAGNOSTICS

24 - 37

COOLDOWN TEST TOO COLD TO START (CONTINUED)

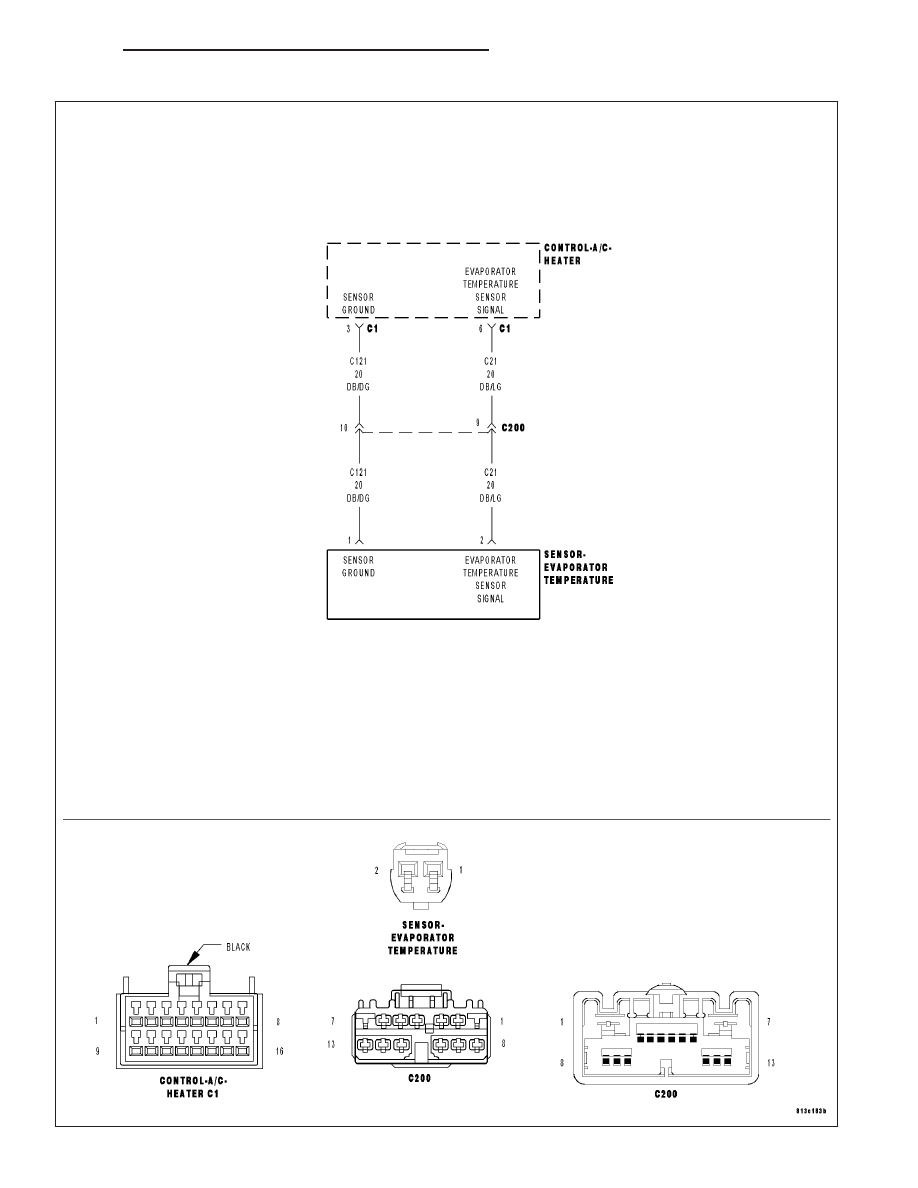

For the Manual Temperature Control circuit diagrams (Refer to 24 - HEATING & AIR CONDITIONING - SCHEMAT-
ICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
When executing the Cooldown Test.

•

Set Condition:
This message will display if the A/C Heater Control senses that the evaporator temperature is below 12.7°C
(55°F) when executing the Cooldown Test.

Possible Causes

EVAPORATOR TEMPERATURE BELOW 12.7°C (55°F) AT START OF TEST

FAULTS PRESENT IN THE HVAC SYSTEM

FAULTS PRESENT IN THE POWERTRAIN SYSTEM

HIGH RESISTANCE ON (C121) SENSOR GROUND CIRCUIT

HIGH RESISTANCE ON (C21) EVAPORATOR TEMPERATURE SENSOR SIGNAL CIRCUIT

EVAPORATOR TEMPERATURE SENSOR

A/C HEATER CONTROL

Diagnostic Test

1.

VERIFY IF THE FAULT SET DUE TO EVAPORATOR TEMPERATURE BEING BELOW 12.7°C (55°F)

CAUTION: The work area ambient temperature must be above 21.1°C (70°F) and the evaporator temperature
must be above 12.7°C (55°F) in order to test A/C system performance.
Start the engine.

Make sure that Mode Select control is in the panel position and the A/C mode switch is turned off (status indicator
not illuminated/compressor not running).

Turn the blower control on high speed. Allow the blower to run for 5 minutes to ensure that the sensor temperature
is above 12.7°C (55°F).

With the DRBIII

T

in HVAC, select System Tests and then select AC Cooldown test. Allow one minute for the test to

complete.

Does the DRBIII

T

display: Cooldown Test Too Cold To Start?

Yes

>> Go To 2

No

>> Perform additional testing as necessary.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES/FRONT CONTROL MODULE - DIAGNOSIS AND TESTING).

24 - 38

HVAC - ELECTRICAL DIAGNOSTICS

DR/DH

COOLDOWN TEST TOO COLD TO START (CONTINUED)

2.

CHECK FOR DTCS IN THE A/C HEATER CONTROL

Turn the engine off (ignition on).

With the DRBIII

T

, read HVAC DTCs.

Does the DRBIII

T

display any DTCs?

Yes

>> Diagnose and repair the DTC(s). Refer to the Table of Contents in this Section for a complete list of

HVAC related symptoms. When the repair is complete, erase the DTCs, cycle the ignition switch, start
the engine, set the blower control to high speed, and then re-run the Cooldown Test.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES/FRONT CONTROL MODULE - DIAGNOSIS AND TESTING).

No

>> Go To 3

3.

CHECK FOR DTCS IN THE PCM OR ECM

With the DRBIII

T

, read PCM or ECM DTCs.

Does the DRBIII

T

display any DTCs?

Yes (Gasoline Engines)

Diagnose and repair the DTC(s). (Refer to 9 - ENGINE ELECTRICAL DIAGNOSTICS). When the repair
is complete, erase the DTCs, cycle the ignition switch, start the engine, set the blower control to high
speed, and then re-run the Cooldown Test.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES/FRONT CONTROL MODULE - DIAGNOSIS AND TESTING).

Yes (Diesel Engines)

Diagnose and repair the DTC(s). (Refer to 9 - ENGINE ELECTRICAL DIAGNOSTICS). When the repair
is complete, erase the DTCs, cycle the ignition switch, start the engine, set the blower control to high
speed, and then re-run the Cooldown Test.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES/FRONT CONTROL MODULE - DIAGNOSIS AND TESTING).

No

>> Go To 4

4.

CHECK (C21) EVAPORATOR TEMPERATURE SENSOR SIGNAL CIRCUIT VOLTAGE WITH THE SENSOR
DISCONNECTED

Turn the ignition off.

Disconnect the Evaporator Temperature Sensor harness connector.

Turn the ignition on.

With the DRBIII

T

in Sensor Display, read the Evaporator Temperature

Sensor voltage.

Is the voltage above 4.9 volts?

Yes

>> Go To 5

No

>> Go To 6
