BLEND CALIBRATION FAULT (DUAL-ZONE) (CONTINUED)

2.

CHECK FOR DTCS IN THE A/C HEATER CONTROL

NOTE: Diagnose and repair Overcurrent faults before diagnosing Calibration faults.
With the DRBIII

T

, read HVAC DTCs.

Does the DRBIII

T

display any DTCs?

Yes

>> Diagnose and repair the DTC(s). Refer to the Table of Contents in this Section for a complete list of

HVAC related symptoms.

No

>> Go To 3

3.

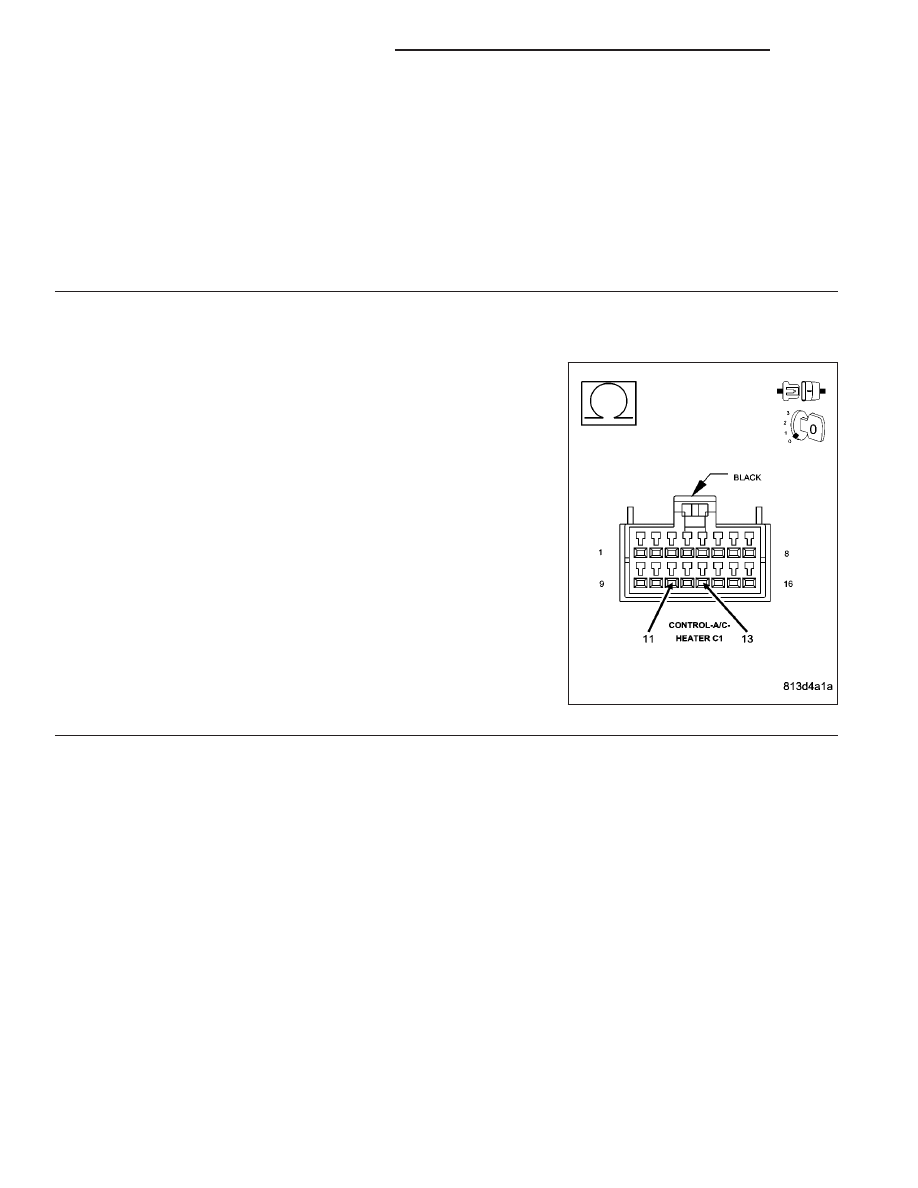

CHECK THE RESISTANCE BETWEEN THE (C34) COMMON DOOR DRIVER CIRCUIT & THE (C33)
PASSENGER BLEND DOOR DRIVER CIRCUIT

Turn the ignition off.

Disconnect the A/C Heater Control C1 harness connector.

Measure the resistance between the (C34) Common Door Driver cir-
cuit and the (C33) Passenger Blend Door Driver circuit in the A/C
Heater Control C1 harness connector.

Is the resistance above 70.0 ohms?

Yes

>> Go To 4

No

>> Go To 6

24 - 8

HVAC - ELECTRICAL DIAGNOSTICS

DR/DH

BLEND CALIBRATION FAULT (DUAL-ZONE) (CONTINUED)

4.

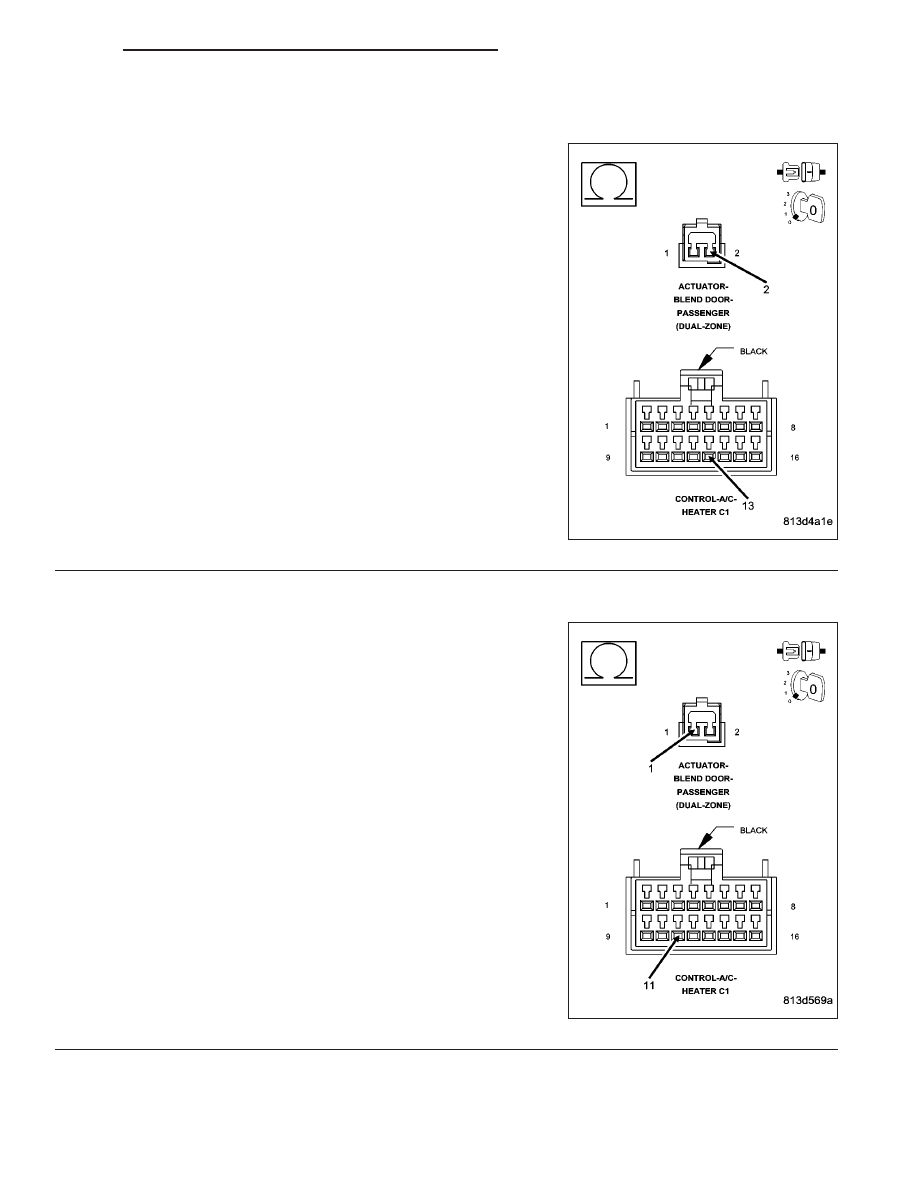

CHECK (C33) PASSENGER BLEND DOOR DRIVER CIRCUIT FOR AN OPEN

Disconnect the Passenger Blend Door Actuator harness connector.

Measure the resistance of the (C33) Passenger Blend Door Driver cir-
cuit between the A/C Heater Control C1 harness connector and the
Passenger Blend Door Actuator harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Go To 5

No

>> Repair the (C33) Passenger Blend Door Driver circuit for

an open.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT

CONTROL

MODULE

-

DIAGNOSIS

AND

TESTING).

5.

CHECK (C34) COMMON DOOR DRIVER CIRCUIT FOR AN OPEN

Measure the resistance of the (C34) Common Door Driver circuit
between the A/C Heater Control C1 harness connector and the Pas-
senger Blend Door Actuator harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Passenger Blend Door Actuator in accor-

dance with the Service Information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING).

No

>> Repair the (C34) Common Door Driver circuit for an open.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT

CONTROL

MODULE

-

DIAGNOSIS

AND

TESTING).

DR/DH

HVAC - ELECTRICAL DIAGNOSTICS

24 - 9

BLEND CALIBRATION FAULT (DUAL-ZONE) (CONTINUED)

6.

CHECK FOR A BROKEN PASSENGER BLEND DOOR ACTUATOR

Remove the Passenger Blend Door Actuator from the A/C Heater Housing Assembly.

Disconnect the Passenger Blend Door Actuator harness connector.

By hand, attempt to rotate the actuator in both directions.

Does the actuator turn in either direction?

Yes

>> Replace the Passenger Blend Door Actuator in accordance with the Service Information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES/FRONT CONTROL MODULE - DIAGNOSIS AND TESTING).

No

>> Go To 7

7.

CHECK FOR MISSING & BROKEN ACTUATOR LINKAGE & THE DOOR FOR BINDING & A LOSS OF
RANGE

Inspect the A/C Heater Housing Assembly for missing and broken actuator linkage.

Inspect the linkage and the actuator for broken and missing teeth.

Check the door for binding and a loss of full range.

Are there any physical or mechanical problems with the door, actuator, linkage, or housing?

Yes

>> Repair as necessary in accordance with the Service Information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES/FRONT CONTROL MODULE - DIAGNOSIS AND TESTING).

No

>> Replace the A/C Heater Control in accordance with the Service Information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES/FRONT CONTROL MODULE - DIAGNOSIS AND TESTING).

24 - 10

HVAC - ELECTRICAL DIAGNOSTICS

DR/DH

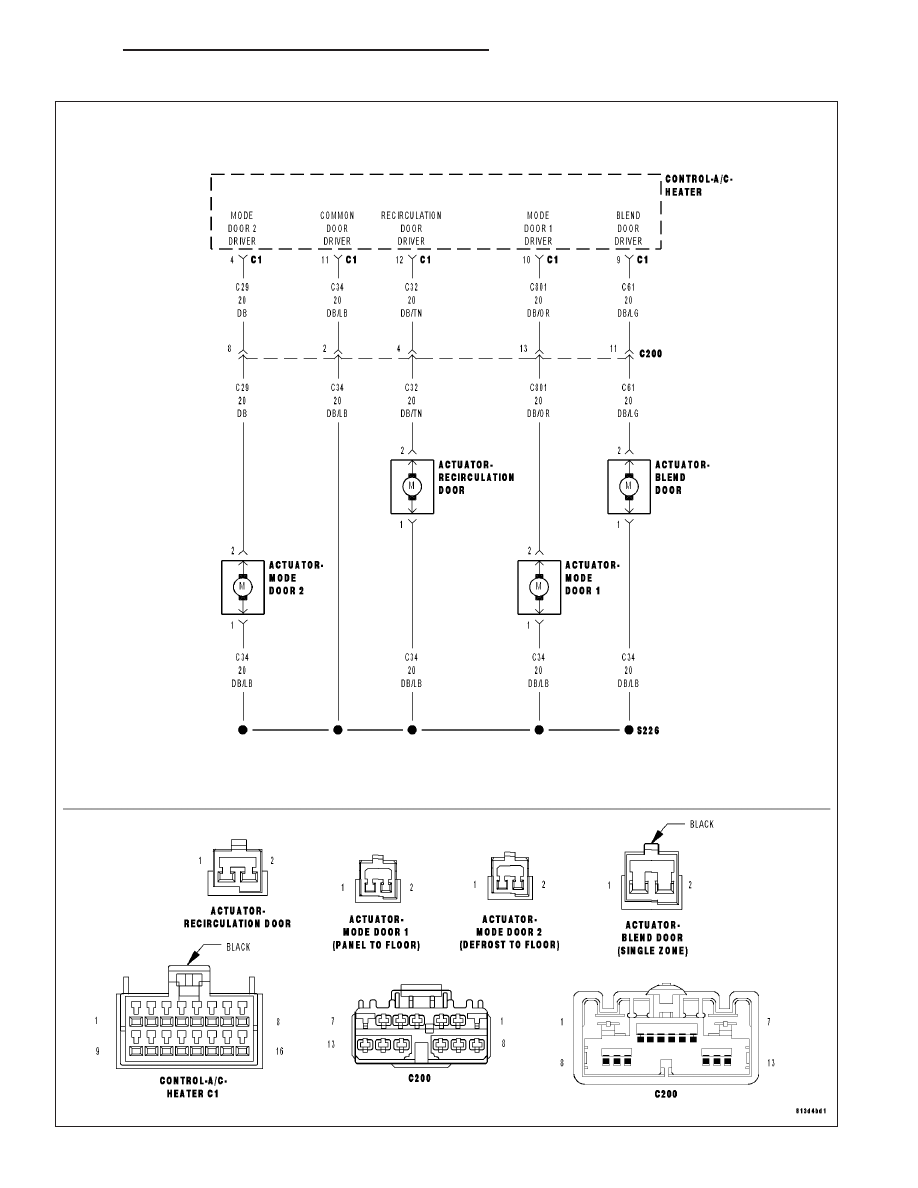

BLEND CALIBRATION FAULT (SINGLE-ZONE)

DR/DH

HVAC - ELECTRICAL DIAGNOSTICS

24 - 11
