BACKLIGHT DIMMING RX FAILURE

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on.

•

Set Condition:
The Cluster broadcasts the VF Dim message on the PCI Bus. This DTC will set and the backlighting will
default to full brightness if the A/C Heater Control does not receive this message for more than 5 seconds.

Possible Causes

FAULTS PRESENT IN THE CLUSTER (MIC)

A/C HEATER CONTROL NOT RECEIVING VF DIM MESSAGE AT THE EXPECTED RATE

CLUSTER NOT BROADCASTING VF DIM MESSAGE

A/C HEATER CONTROL NOT RECEIVING VF DIM MESSAGE

Diagnostic Test

1.

VERIFY THAT THE BACKLIGHT DIMMING RX FAILURE DTC IS ACTIVE

Turn the ignition on.

With the DRBIII

T

, erase HVAC DTCs.

Cycle the ignition switch and wait approximately 30 seconds.

With the DRBIII

T

, read active HVAC DTCs.

Does the DRBIII

T

display: Backlight Dimming RX Failure?

Yes

>> Go To 2

No

>> A technician may not have erased this DTC following a module or PCI Bus repair. If possible, verify if

the vehicle was recently in for this type of service. Otherwise, visually inspect the related wiring harness
for chafed, pierced, pinched, and partially broken wires and the wiring harness connectors for broken,
bent, pushed out, and corroded terminals. Repair as necessary.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES/FRONT CONTROL MODULE - DIAGNOSIS AND TESTING).

2.

CHECK FOR DTCs IN THE CLUSTER (MIC)

Turn the ignition on.

With the DRBIII

T

, read Cluster DTCs.

Does the DRBIII

T

display any DTCs?

Yes

>> Diagnose and repair the DTC(s). (Refer to 8 - ELECTRICAL/INSTRUMENT CLUSTER - DIAGNOSIS

AND TESTING) for the diagnostic test procedure.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES/FRONT CONTROL MODULE - DIAGNOSIS AND TESTING).

No

>> Go To 3

24 - 4

HVAC - ELECTRICAL DIAGNOSTICS

DR/DH

BACKLIGHT DIMMING RX FAILURE (CONTINUED)

3.

CHECK BACKLIGHT DIMMING FUNCTION

Turn the Headlamp switch on.

Turn the Blower control to low speed.

If equipped, press the A/C mode switch on.

If equipped, press the EBL mode switch on.

If equipped, press the Max mode switch on.

Rotate the Cargo Dome switch in both directions while watching the A/C status indicator (if equipped), the EBL
status indicator (if equipped), and the MAX status indicator (if equipped) on the A/C Heater Control.

Do the status indicators dim and brighten with respect to the position of the Cargo Dome switch?

Yes

>> No problem found at this time.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES/FRONT CONTROL MODULE - DIAGNOSIS AND TESTING).

No

>> Go To 4

4.

VERIFY THAT THE CLUSTER IS BROADCASTING THE VF DIM MESSAGE ON THE PCI BUS

With the DRBIII

T

in HVAC, select Monitor Display and then select PCI Bus Messages.

From the list, select VF DIM Msg Present.

Does the DRBIII

T

display: VF DIM Msg Present: YES?

Yes

>> Replace the A/C Heater Control in accordance with the Service Information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES/FRONT CONTROL MODULE - DIAGNOSIS AND TESTING).

No

>> Replace the Cluster in accordance with the Service Information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES/FRONT CONTROL MODULE - DIAGNOSIS AND TESTING).

DR/DH

HVAC - ELECTRICAL DIAGNOSTICS

24 - 5

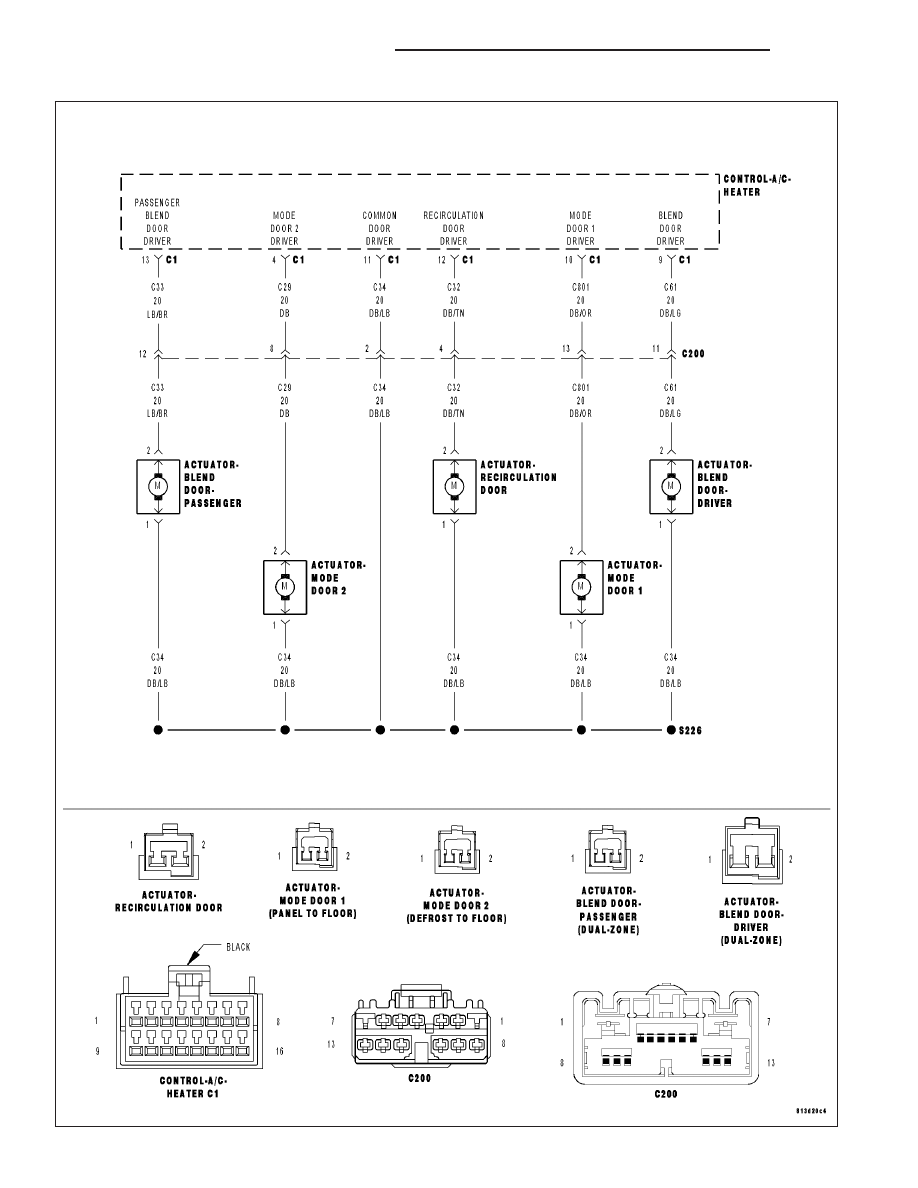

BLEND CALIBRATION FAULT (DUAL-ZONE)

24 - 6

HVAC - ELECTRICAL DIAGNOSTICS

DR/DH

BLEND CALIBRATION FAULT (DUAL-ZONE) (CONTINUED)

For the Manual Temperature Control circuit diagrams (Refer to 24 - HEATING & AIR CONDITIONING - SCHEMAT-
ICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

Theory of Operation

NOTE: Diagnose and repair Actuator Circuit Test faults before diagnosing Overcurrent faults and Calibration
faults. Diagnose and repair Overcurrent faults before diagnosing Calibration faults.

The purpose of actuator calibration is to determine the total span of door travel between physical stops. To calibrate
the actuator, the A/C Heater Control first moves the door to its soft stop, and then counts the number of pulses it
takes to move the door to its other stop. An expected range of span is stored in the control’s memory. If the mea-
sured calibration value is not within the expected range, this fault will set.

For vehicles equipped with electric backlight (EBL), running the HVAC Door Recalibration will cause the EBL status
indicator to flash. If recalibration fails, the EBL status indicator will continue to flash until either the system passes
recalibration or the ignition key is cycled. When the EBL status indicator is flashing, it will not indicate EBL operating
status. However, the EBL mode switch will continue to function normally. When the EBL status indicator is flashing,
the A/C status indicator will not function. However, the A/C mode switch will continue to function normally.

For vehicles not equipped with electric backlight (EBL), no status indicator will flash when running the HVAC Door
Recalibration. If recalibration fails, the A/C status indicator will not function, however, the A/C mode switch will con-
tinue to function normally.

•

When Monitored:
When HVAC Door Recalibration is executed.

•

Set Condition:
If the span of the passenger blend door is found outside the tolerance.

Possible Causes

(C33) PASSENGER BLEND DOOR DRIVER CIRCUIT SHORTED TO GROUND (WILL ALSO SET
OVERCURRENT DTCs)

(C33) PASSENGER BLEND DOOR DRIVER CIRCUIT SHORTED TO VOLTAGE (WILL ALSO SET
OVERCURRENT DTCs)

(C33) PASSENGER BLEND DOOR DRIVER CIRCUIT OPEN

(C34) COMMON DOOR DRIVER CIRCUIT OPEN

PASSENGER BLEND DOOR ACTUATOR OPEN

PASSENGER BLEND DOOR ACTUATOR BROKEN

PASSENGER BLEND DOOR BOUND UP

PASSENGER BLEND DOOR LINKAGE MISSING, BROKEN

A/C HEATER CONTROL

Diagnostic Test

1.

RUN THE ACTUATOR CIRCUIT TEST

Turn the ignition on.

With the DRBIII

T

in HVAC, select System Tests and then select Actuator Circuit Test. Allow the test to run to com-

pletion before proceeding.

Does the DRBIII

T

display any Actuator Circuit Test fault messages?

Yes

>> Diagnose and repair the fault(s). Refer to *ACTUATOR CIRCUIT TEST DIAGNOSTICS (DUAL-ZONE) in

this section.

No

>> Go To 2

DR/DH

HVAC - ELECTRICAL DIAGNOSTICS

24 - 7
