SYMPTOM

POSSIBLE CAUSE

Buzz, Squeak, Rattles from sunroof

Loose or broken attaching hardware.

No lubrication in track.

Worn or broken mechanism.

Cables bunched or kinked.

Sunshade will not function or does not operate
smoothly

Sunshade feet are broken.

Sunshade feet are in the wrong track.

Track obstructions or interference.

Trim lace incorrectly installed in track.

Glass movement not consistent or glass does
not operate smoothly

Glass and Track timing.

Glass and Track alignment.

Cables and Guide alignment.

Broken or jammed guide mechanism

Mechanism cover was not installed correctly.

WATER DRAINAGE AND WIND NOISE DIAGNOSIS

The sliding glass panel is designed to seal water entry with a snug fit between the roof and the seal. The fit can be
checked by inserting a business card or equivalent, between the roof and the seal. The piece of paper should have
some resistance when pulled out when the glass panel is in the closed position. The sunroof housing will drain off
a minimum amount of water. Excessive wind noise could result if the gap clearances are exceeded. The sunroof
glass panel may need to be adjusted. (Refer to 23 - BODY/SUNROOF/GLASS PANEL - ADJUSTMENTS)

Adequate drainage is provided by a drain trough in the sunroof housing which encircles the sliding glass panel and
leads to drain hoses. If a wet headliner or other water leak complaints are encountered, before performing any
adjustments, first ensure that the drainage system is not plugged or disconnected. Use a pint container to pour
water into the sunroof housing drain trough. If water flow is restricted, use compressed air to blow out any material
plugging the drain system. Retest system again.

To further check for a disconnected drain hose:

NOTE: Care must be taken not to fold or kink the headliner upon removal.

1. Lower headliner as necessary to gain access to sunroof housing drain tubes. (Refer to 23 - BODY/INTERIOR/

HEADLINER - REMOVAL)

2. Repair as necessary.

23 - 218

SUNROOF - SERVICE INFORMATION

DR/DH

ASSEMBLY-MODULE

REMOVAL

WARNING: The Excessive Force Limitation (EFL)
feature must be calibrated any time a sunroof
motor/module is replaced with a new component.
Failure to perform this procedure could result in
vehicle damage and/or personal injury. (Refer to 8
- ELECTRICAL/POWER TOP/MOTOR - STANDARD
PROCEDURE - EXCESSIVE FORCE LIMITATION
(EFL) CALIBRATION) for the appropriate proce-
dure.

1. Move glass panel to the fully closed position.

2. Disconnect and isolate the battery negative cable.

3. Remove headliner (Refer to 23 - BODY/INTERIOR/

HEADLINER - REMOVAL).

4. Disconnect the sunroof wire harness electrical

connector.

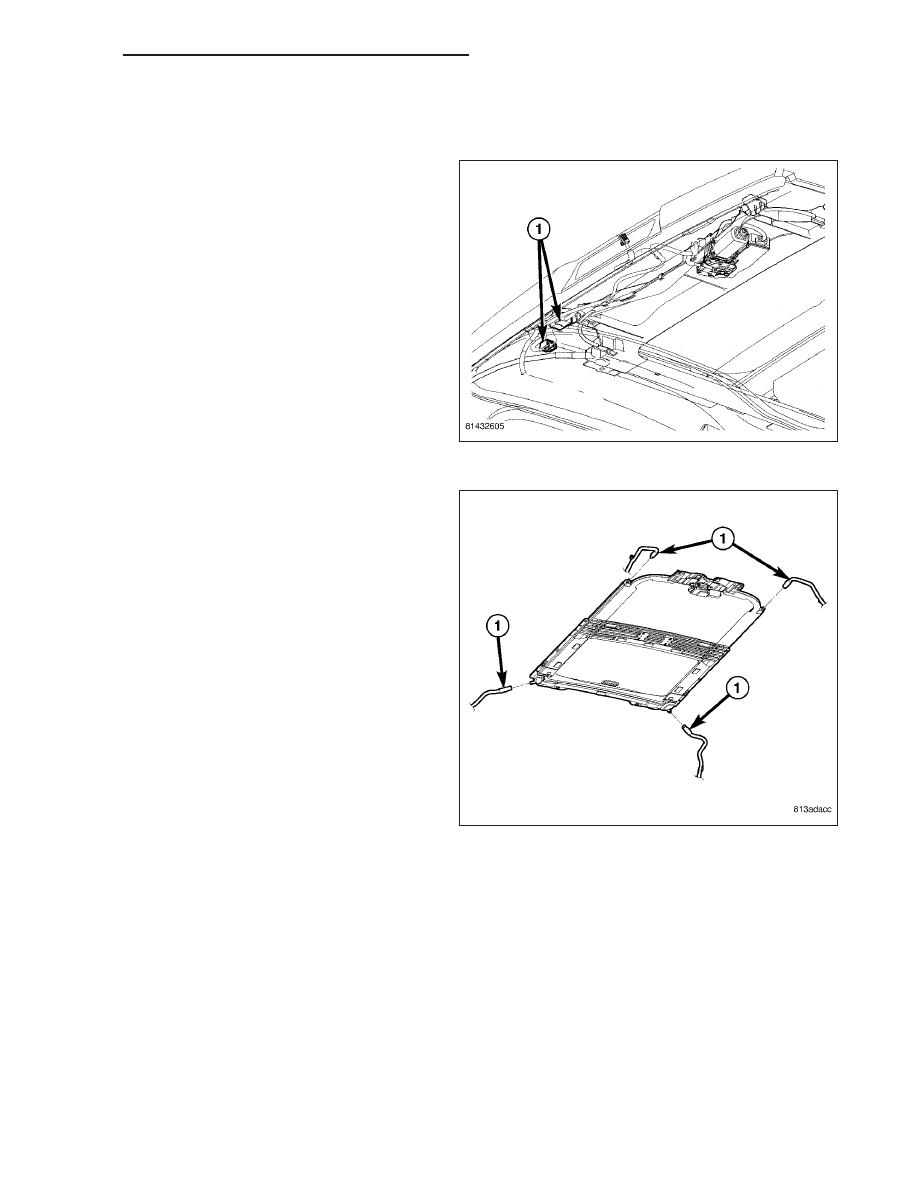

5. Disconnect the four drain tubes (1) from sunroof

housing.

DR/DH

SUNROOF - SERVICE INFORMATION

23 - 219

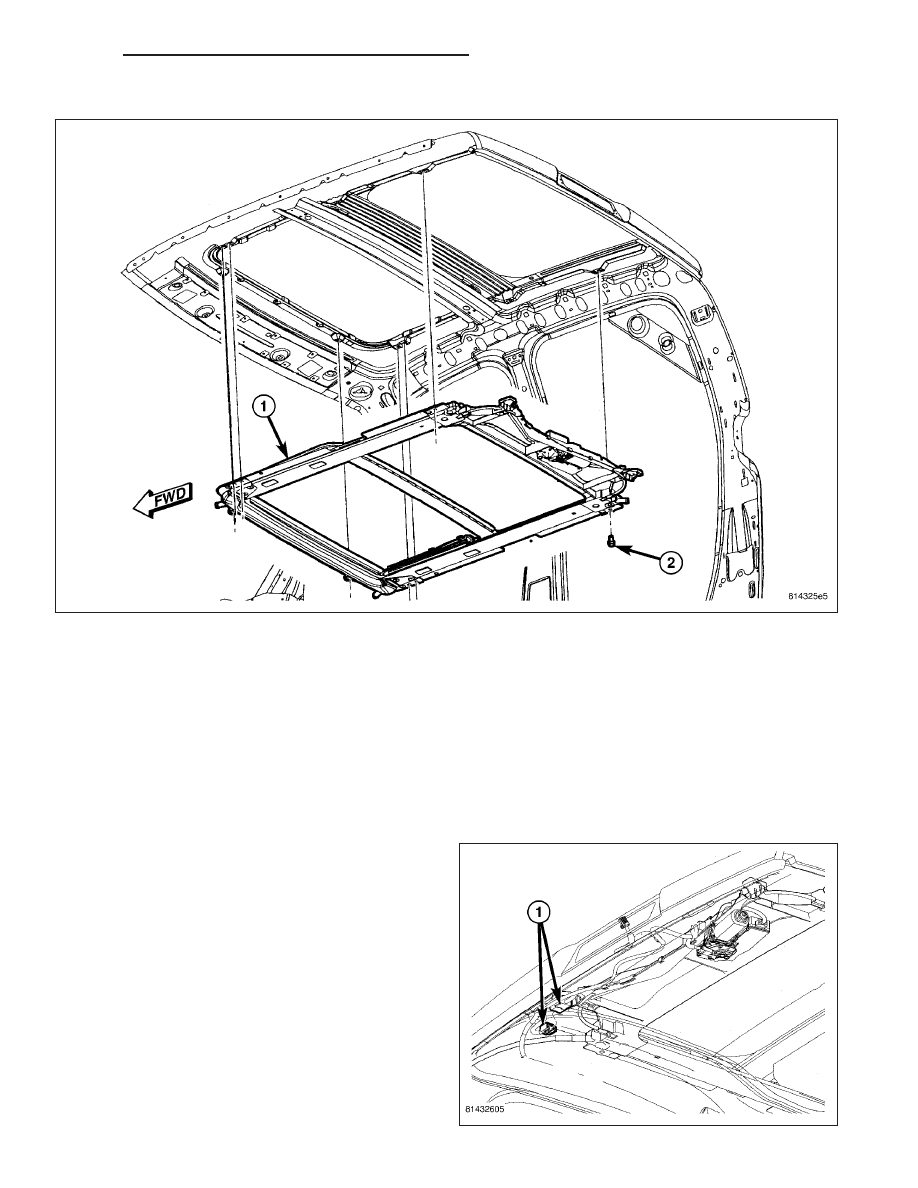

6. With the aid of a helper, support the sunroof and remove the eight fasteners (2) attaching sunroof assembly (1)

to roof panel.

7. Remove the sunroof (1) from vehicle.

23 - 220

SUNROOF - SERVICE INFORMATION

DR/DH

INSTALLATION

WARNING: The Excessive Force Limitation (EFL) feature must be calibrated any time a sunroof motor/mod-
ule is replaced with a new component. Failure to perform this procedure could result in vehicle damage
and/or personal injury. (Refer to 8 - ELECTRICAL/POWER TOP/MOTOR - STANDARD PROCEDURE - EXCES-
SIVE FORCE LIMITATION (EFL) CALIBRATION) for the appropriate procedure.

1. Verify that glass panel is loose and slightly retracted.

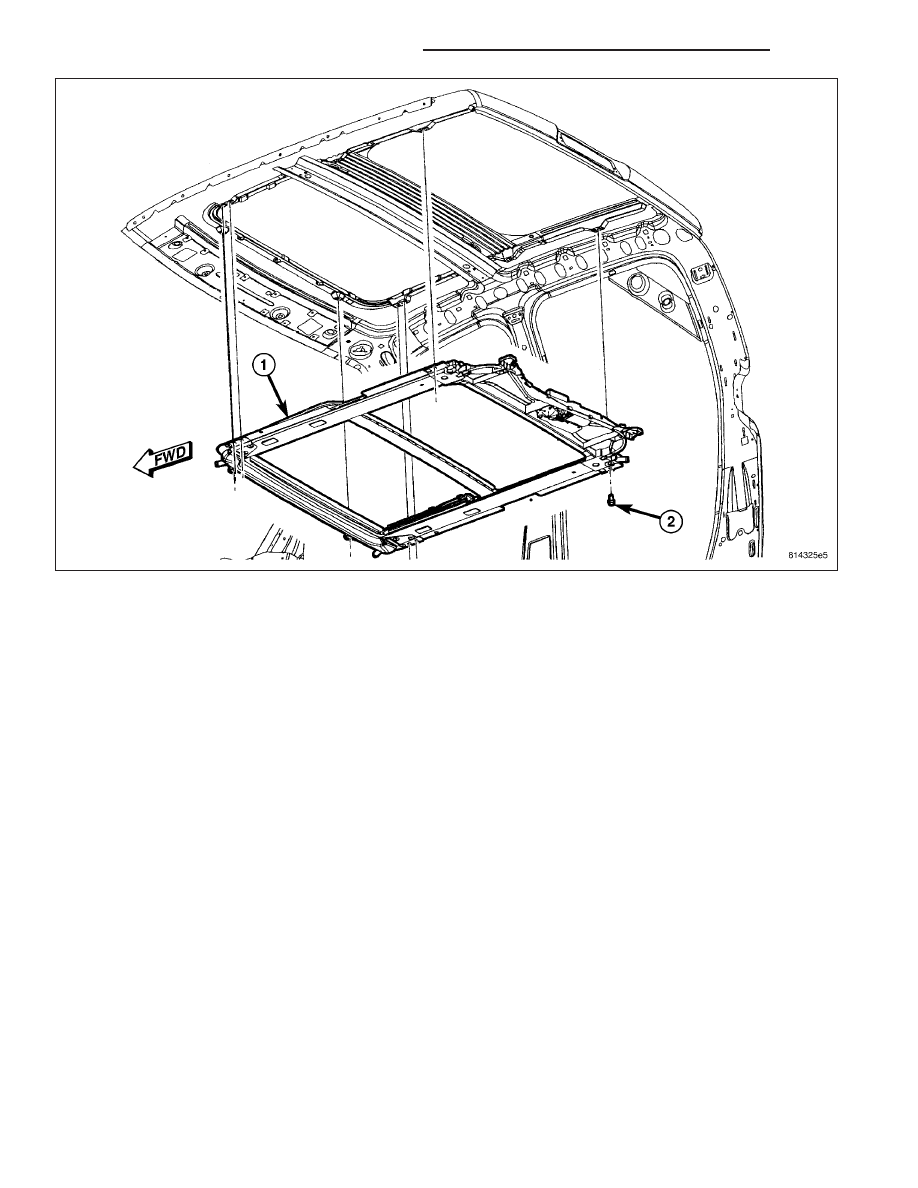

2. Raise sunroof module assembly (1) and guide it carefully into position.

3. Hand start the eight screws (2).

4. Position special tool # 9582 pins through the locating holes and confirm the module assembly is properly aligned.

5. Tighten the attaching screws (2) to 9 N·m (80 in. lbs.) and remove the special tool.

6. Connect the electrical connector (1).

DR/DH

SUNROOF - SERVICE INFORMATION
