SUNROOF - SERVICE INFORMATION

DESCRIPTION

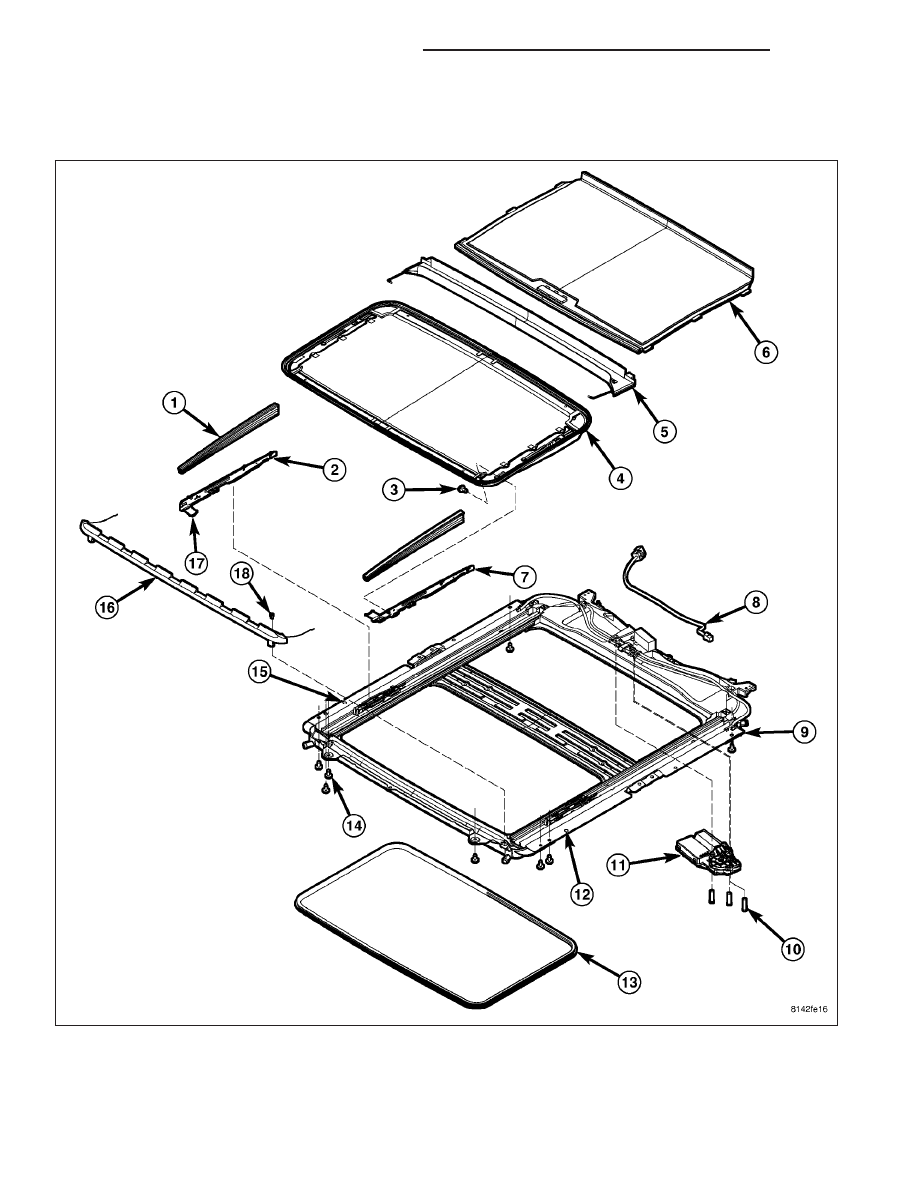

EXPLODED VIEW

23 - 214

SUNROOF - SERVICE INFORMATION

DR/DH

Parts List

1 - MECHANISM COVERS (2)

10 - MOTOR FASTENERS (3)

2 - RIGHT HAND GLASS GUIDE

11 - SUNROOF MOTOR/MODULE ASSEMBLY

3 - GLASS FASTENERS (4)

12 - ALIGNMENT HOLE

4 - GLASS ASSEMBLY

13 - TRIM RING

5 - DRAIN CHANNEL

14 - ASSEMBLY FASTENERS (8)

6 - SUNSHADE

15 - ALIGNMENT HOLE

7 - LEFT SUNROOF GLASS GUIDE

16 - WIND DEFLECTOR

8 - WIRE HARNESS

17 - GLASS GUIDE FOOT

9 - SUNROOF ASSEMBLY

18 - WIND DEFLECTOR STRAP SCREWS (2)

The power sunroof system allows the sunroof to be opened, closed or placed in the vent position electrically by
actuating a switch in the overhead console. The sunroof system receives battery feed through a fuse in the Power
Distribution Center (PDC). The sunroof will operate normally with the key in any position while the Accessory Delay
system is active.

The sunroof glass panel tilts upward at the rear for ventilation and slides rearward under the roof when open. The
panel seals flush with the roof in the closed position to eliminate wind noise. The sunroof includes a manual-sliding
sunshade to cover the deep-tinted glass panel.

In addition to the standard power sunroof operation, this vehicle offers several additional features. There is an
express (one-touch) opening and closing feature as well as Excessive Force Limitation (EFL). The EFL function
detects obstacles trapped between the glass and the vehicle roof during a closing motion. Upon sensing an obstacle
the EFL function will reverse direction of the glass to allow removal of the obstacle.

The main components of the power sunroof system are:

•

The motor/module assembly

•

The power sunroof glass and frame assembly

•

The power sunroof switch

•

The manual-sliding sunshade

OPERATION

This vehicle has a vent, tilt and slide power sunroof system with express (one-touch) open and closing feature. The
sunroof system receives constant battery feed through a fuse in the Power Distribution Center (PDC). The sunroof
will operate normally with the key in any position while the Accessory Delay system is active. If the sunroof is mov-
ing when the key is turned to the START position (crank engine), all motions stop until the key is released, then the
previously requested sunroof motion will resume. The sunroof will also complete a requested motion if the Acces-
sory Delay system goes inactive while the motion is in progress.

A combination push-button and rocker switch module mounted in the overhead console controls sunroof operation.
The sunroof switch is a rocker design with a push button in the center of the two halves of the rocker. Pressing the
rocker towards the front of the car commands the sunroof closed. Pressing the rocker towards the rear of the car
commands the sunroof open. Pressing the center push button commands the sunroof up into the vent position
(Rear of sunroof glass raises above the vehicle roof with glass still covering the sunroof opening). All switch com-
mands operate with the glass starting in any position. (Refer to 8 - ELECTRICAL/POWER TOP/SWITCH - OPER-
ATION) for additional information.

An electronic control system, integral to the motor/module assembly, provides the express open and close functions.
Pressing the

9

open

9

or

9

close

9

end of the rocker switch moves the sunroof glass panel to the full open or full closed

position, respectively. During express closing, anytime an obstacle is detected in the way of the glass, the motor will
stop and reverse travel to avoid pinching an occupant’s finger, ice in the track, etc. This function is called Excessive
Force Limitation (EFL). There are two methods of overriding the EFL function.

1. When three EFL events occur without the glass being allowed to fully close, the next close attempt will only

move while the close switch is continuously actuated. This allows the sunroof to be forced closed if multiple close
attempts fail.

DR/DH

SUNROOF - SERVICE INFORMATION

23 - 215

2. If the sunroof close switch is continuously actuated during an EFL event, through the reversal, and during a two

second wait time, then continuing to hold the close switch will cause the roof to move towards close with the EFL
protection disabled. This allows the sunroof to be forced closed if it is known that a reversal will occur.

While in EFL override, the closing motion will cease if the sunroof switch is released at any time.

The motor/module is programmed to learn the speed required to drive the panel based on position and recalibrates
itself as needed. If the sunroof becomes uncalibrated, it will only respond to the vent switch. If the vent switch is
pressed, the glass will move toward vent; if the switch is released, all motion stops. In the event that the sunroof
system becomes uncalibrated perform the sunroof position calibration procedure, (Refer to 8 - ELECTRICAL/
POWER TOP/MOTOR - STANDARD PROCEDURE -SUNROOF POSITION CALIBRATION).

DIAGNOSIS AND TESTING

POWER TOP - SUNROOF

Any diagnosis of the power sunroof system should begin with the use of a scan tool and the proper Diagnostic
Procedures Information. The scan tool can provide confirmation that the Controller Area Network (CAN) Data Bus is
functional, that all of the electronic modules are sending and receiving the proper messages on the CAN Data Bus,
and that the power sunroof motor is being sent the proper hard wired output by the sunroof switch.

For complete circuit diagrams, refer to the appropriate wiring information. The wiring information includes wiring dia-
grams, proper wire and connector repair procedures, details of wire harness routing and retention, connector pin-out
information and location views for the various wire harness connectors, splices and grounds.

Refer to the appropriate diagnostic information.

SUNROOF

Refer to SUNROOF DIAGNOSIS CHART for possible causes. Before beginning sunroof diagnostics verify that all
other power accessories are in proper operating condition. If not, a common electrical problem may exist. Refer to
Wiring Diagrams, in this publication for circuit, splice and component descriptions. Check the condition of the circuit
protection (20 amp circuit breaker in the Junction Block). Inspect all wiring connector pins for proper engagement
and continuity. Check for battery voltage at the power sunroof controller, refer to Wiring Diagrams, for circuit infor-
mation. If battery voltage of more than 10 volts is detected at the controller, proceed with the following tests (the
controller will not operate at less than 10 volts).

Before beginning diagnosis for wind noise or water leaks, verify that the problem was not caused by releasing the
control switch before the sunroof was fully closed. The sunroof module has a water-management system. If how-
ever, the sunroof glass is in a partial closed position, high pressure water may be forced beyond the water man-
agement system boundaries and onto the headlining.

Every time the sunroof module loses power it must be initialized. This is done by connecting power to the sunroof
and moving the sunroof toward the closed position. When initialization occurs a slight “kick” in the sunroof module
will be seen and heard. This is the indication that the sunroof module is initialized

23 - 216

SUNROOF - SERVICE INFORMATION

DR/DH

SUNROOF DIAGNOSIS CHART

SYMPTOM

POSSIBLE CAUSE

Sunroof motor inoperative.

Faulty control switch.

Faulty circuit ground between sunroof module, control switch,
and body harness.

Faulty power circuit between sunroof module, control switch,
and body harness.

Faulty sunroof drive motor.

Faulty sunroof module.

Audible whine when switch is depressed,
sunroof does not operate.

Faulty sunroof drive motor.

Binding cable.

Audible clicking or ratcheting when switch is
pressed, sunroof does not operate.

Broken or worn drive cable.

Worn drive motor gear.

Mechanisms not synchronized.

Sunroof vents and opens, but does not close.

Broken or disengaged trough guide

Binding cable.

Faulty circuit.

Faulty control switch.

Faulty sunroof module.

Faulty drive motor.

Sunroof vents, but does not open.

Binding cable or mechanism.

Faulty circuit.

Faulty switch.

Faulty sunroof module.

Sunroof does not vent

Binding cable or mechanism.

Faulty circuit.

Faulty control switch.

Faulty sunroof module.

Sunroof water leak.

Drain tubes clogged or kinked or disconnected from the
sunroof.

Glass panel improperly adjusted.

Faulty glass panel seal.

Gurgling sound from sunroof

Low spot in drain hose routing, allowing water to stand.

Wind noise from sunroof.

Glass panel compression to the roof opening not consistent.

Wind deflector not deploying properly.

Glass not installed or adjusted properly.

Faulty glass panel seal.
