INSTALLATION

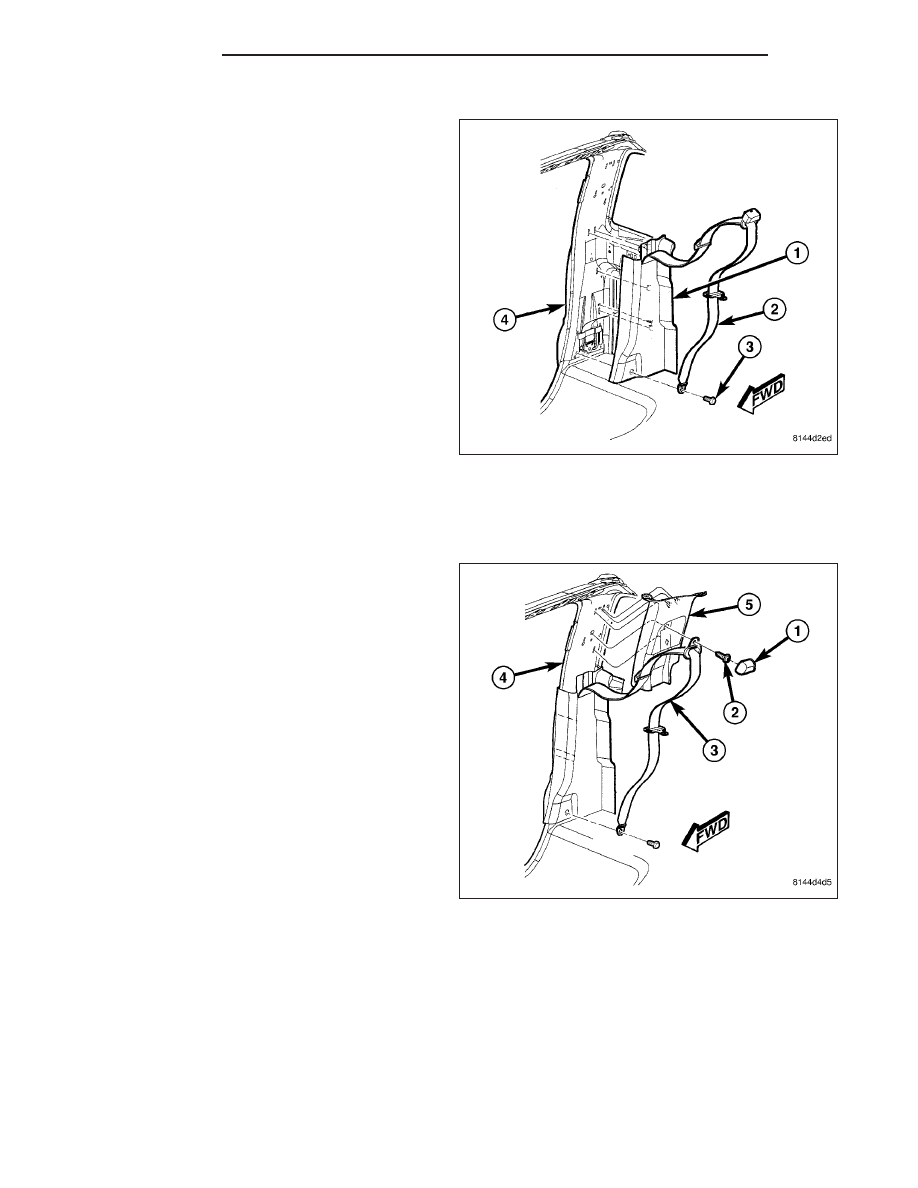

1. Route the seat belt (2) through the slot in the lower

C-pillar trim panel (1) and position the trim panel to
the C-pillar (4).

2. Engage the retaining tabs that secure the lower

C-pillar trim panel to the C-pillar.

3. Install the bolt (3) that secures the seat belt to the

bottom of the C-pillar. Tighten the bolt to 40 N·m
(29 ft. lbs.).

4. Install the upper C-pillar trim panel (Refer to 23 -

BODY/INTERIOR/C-PILLAR

UPPER

TRIM

-

INSTALLATION).

C-PILLAR UPPER TRIM

REMOVAL

1. Remove the cap (1) and then the bolt (2) that

secures the seat belt (3) to the top of the C-pillar
(4) and position the seat belt out of the way.

2. Using a trim stick C-4755 or equivalent, disengage

the retaining tabs that secure the upper C-pillar
trim panel (5) to the C-pillar and remove the trim
panel.

23 - 158

INTERIOR

DR/DH

INSTALLATION

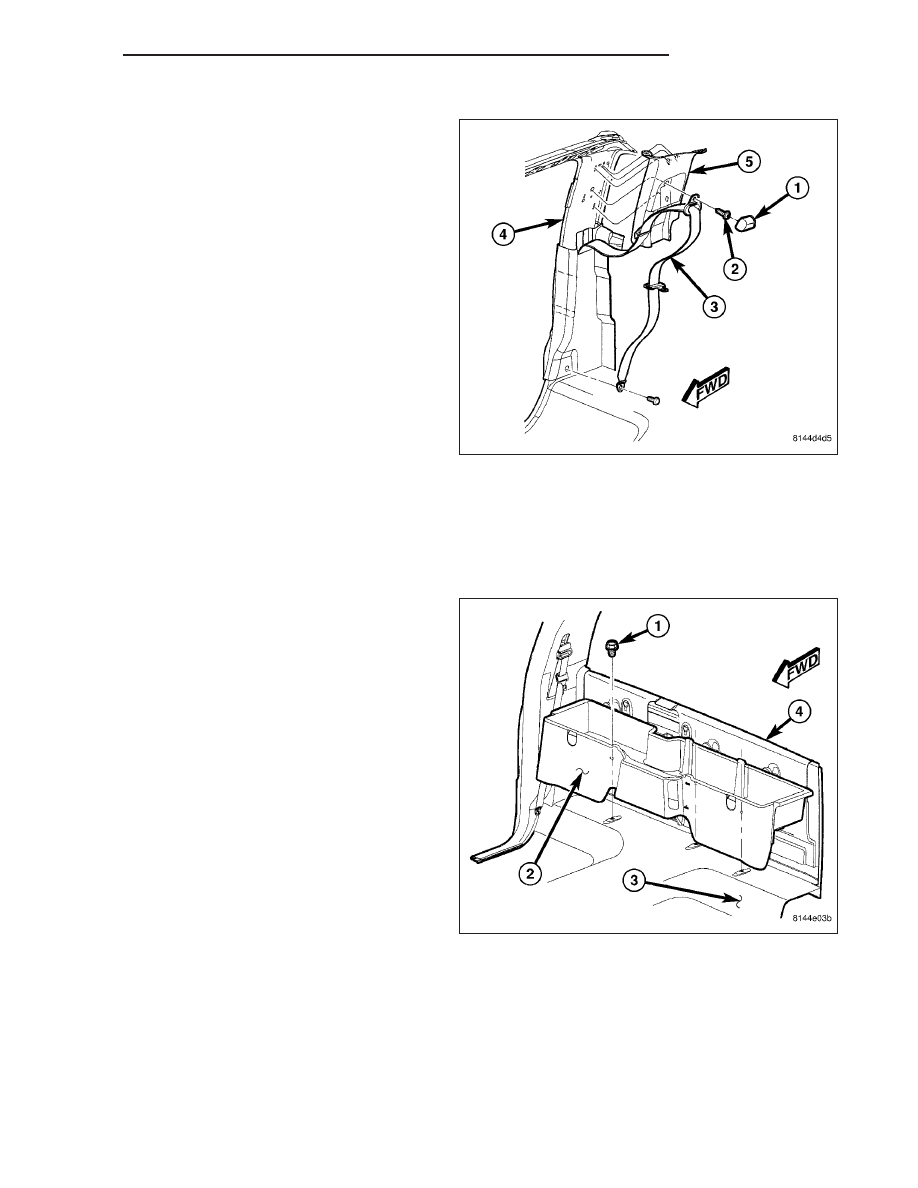

1. Position the upper C-pillar trim panel (5) to the

C-pillar (4).

2. Engage the retaining tabs that secure the upper

C-pillar trim panel to the C-pillar.

3. Install the bolt (2) that secures the seat belt (3) to

the top of the C-pillar. Tighten the bolt to 40 N·m
(29 ft. lbs.).

4. Install the cap (1) onto the seat belt.

CARPETS AND FLOOR MATS

REMOVAL

NOTE: Carpet for Quad Cab model shown. Regular cab similar.

1. Remove the front seats (Refer to 23 - BODY/

SEATS/SEAT - FRONT - REMOVAL).

2. If equipped, remove the floor console (Refer to 23 -

BODY/INTERIOR/FLOOR

CONSOLE

-

REMOVAL).

3. If equipped, remove the three bolts (1) that secure

the rear storage compartment (2) to the floor panel
(3) and remove the storage compartment from the
rear trim panel (4).

DR/DH

INTERIOR

23 - 159

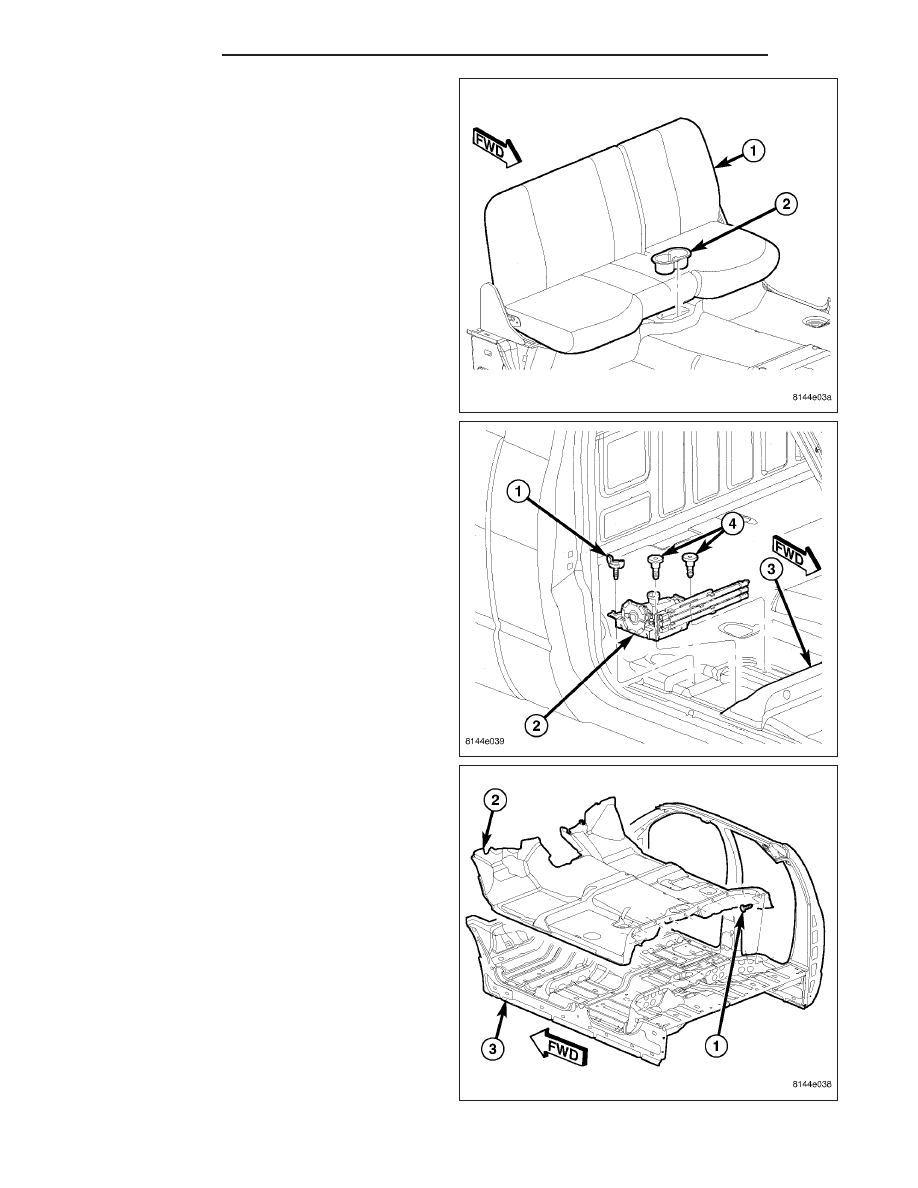

4. On Quad Cab models, remove the rear seats (1)

(Refer to 23 - BODY/SEATS/SEAT - REAR -
REMOVAL).

5. On Quad Cab models, remove the rear cup holder

(2) using a trim stick C-4755 or equivalent.

6. Remove the lower B-pillar trim panels (Refer to 23

-

BODY/INTERIOR/B-PILLAR

LOWER

TRIM

-

REMOVAL).

7. On Quad Cab models, remove the bolt that

secures the lower seat belt anchor to the floor
panel near the B-pillars (Refer to 8 - ELECTRICAL/
RESTRAINTS/SEAT

BELT

&

RETRACTOR

-

REMOVAL).

8. Remove the retaining screw (1) that secures the

jack assembly (2) to the floor panel (3) and remove
the jack assembly.

9. Remove the two bolts (4) that secure the jack

assembly to the floor panel.

10. On Quad Cab models, remove the eleven push-

pin fasteners (1) that secure the rear of the carpet
(2) to the floor panel (3).

11. Remove the carpet from the vehicle.

23 - 160

INTERIOR

DR/DH

INSTALLATION

NOTE: Carpet for Quad Cab model shown. Regular cab similar.

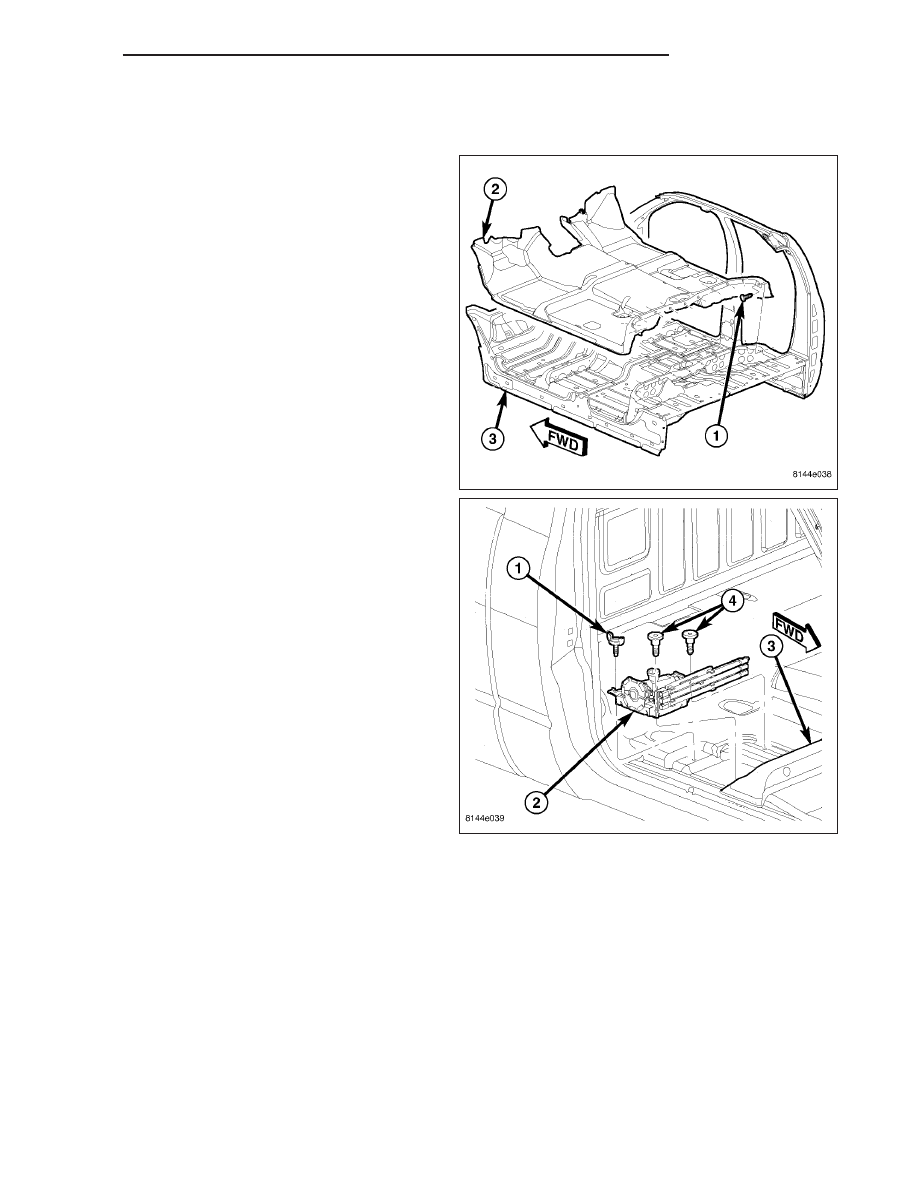

1. Position the carpet (2) into the vehicle.

2. On Quad Cab models, install the eleven push-pin

fasteners (1) that secure the carpet to the floor
panel (3).

3. Install the two bolts (4) that secure the jack assem-

bly (2) to the floor panel (3).

4. Position the jack assembly onto the two bolts and

install the retaining screw (1). Tighten the screw
securely.

5. On Quad Cab models, install the bolt that secures

the lower seat belt anchors the floor panel near the
B-pillars (Refer to 8 - ELECTRICAL/RESTRAINTS/
SEAT BELT & RETRACTOR - INSTALLATION).
Tighten the bolt to 40 N·m (29 ft. lbs.).

6. Install the lower B-pillar trim panels (Refer to 23 -

BODY/INTERIOR/B-PILLAR

LOWER

TRIM

-

INSTALLATION).

DR/DH

INTERIOR

23 - 161
