QUAD CAB

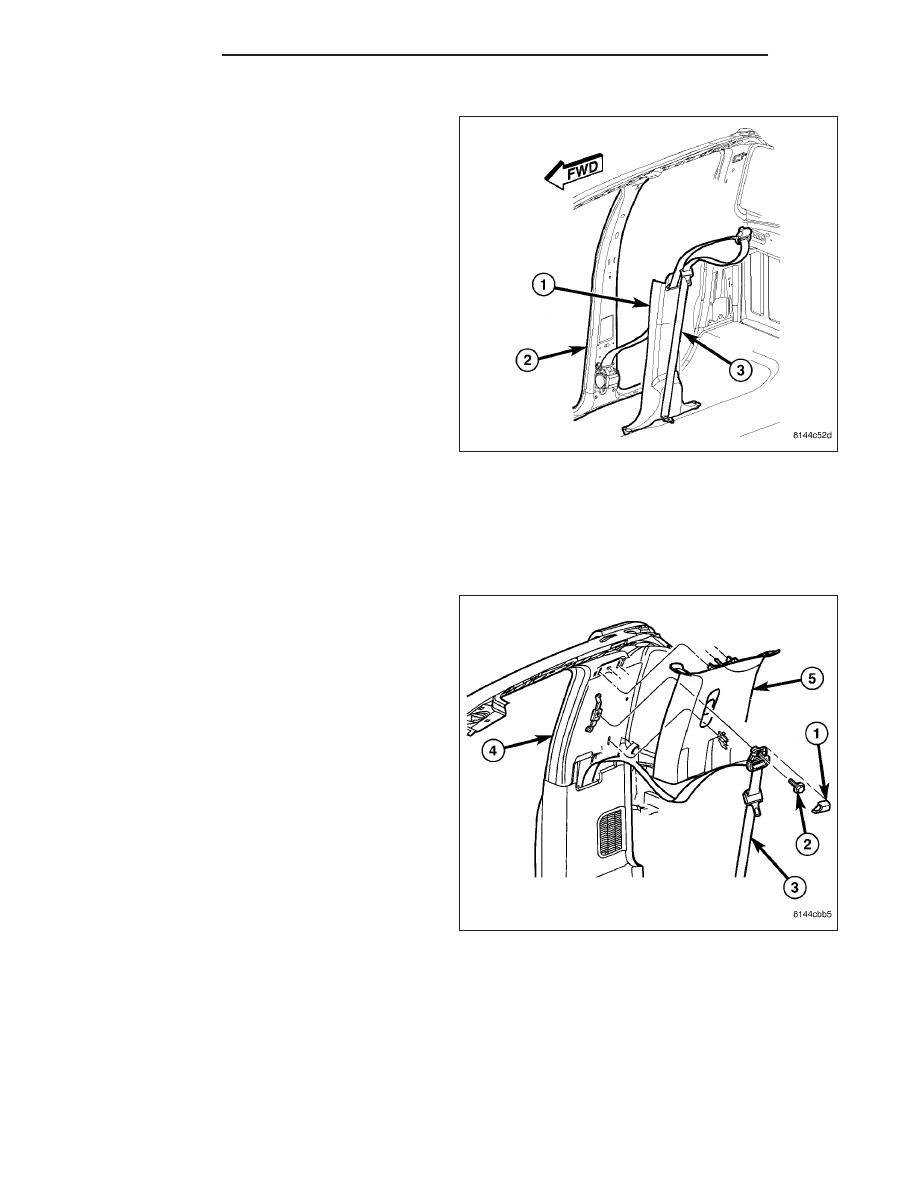

1. Route the seat belt (3) through the slot in the lower

B-pillar trim panel (1) and position the trim panel to
the B-pillar (2).

2. Engage the retaining tabs that secure the lower

B-pillar trim panel to the B-pillar.

3. Install the upper B-pillar trim panel (Refer to 23 -

BODY/INTERIOR/B-PILLAR

UPPER

TRIM

-

INSTALLATION).

4. Install the rear door sill trim cover (Refer to 23 -

BODY/INTERIOR/DOOR

SILL TRIM

COVER

-

INSTALLATION).

5. Install the cowl trim panel (Refer to 23 - BODY/IN-

TERIOR/COWL TRIM - INSTALLATION).

B-PILLAR UPPER TRIM

REMOVAL

REGULAR CAB

1. Remove the cap (1) and then the bolt (2) that

secures the seat belt (3) to the top of the B-pillar
(4) and position the seat belt out of the way.

2. Using a trim stick C-4755 or equivalent, disengage

the retaining tabs that secure the upper B-pillar trim
panel (5) to the B-pillar and remove the trim panel.

23 - 154

INTERIOR

DR/DH

QUAD CAB

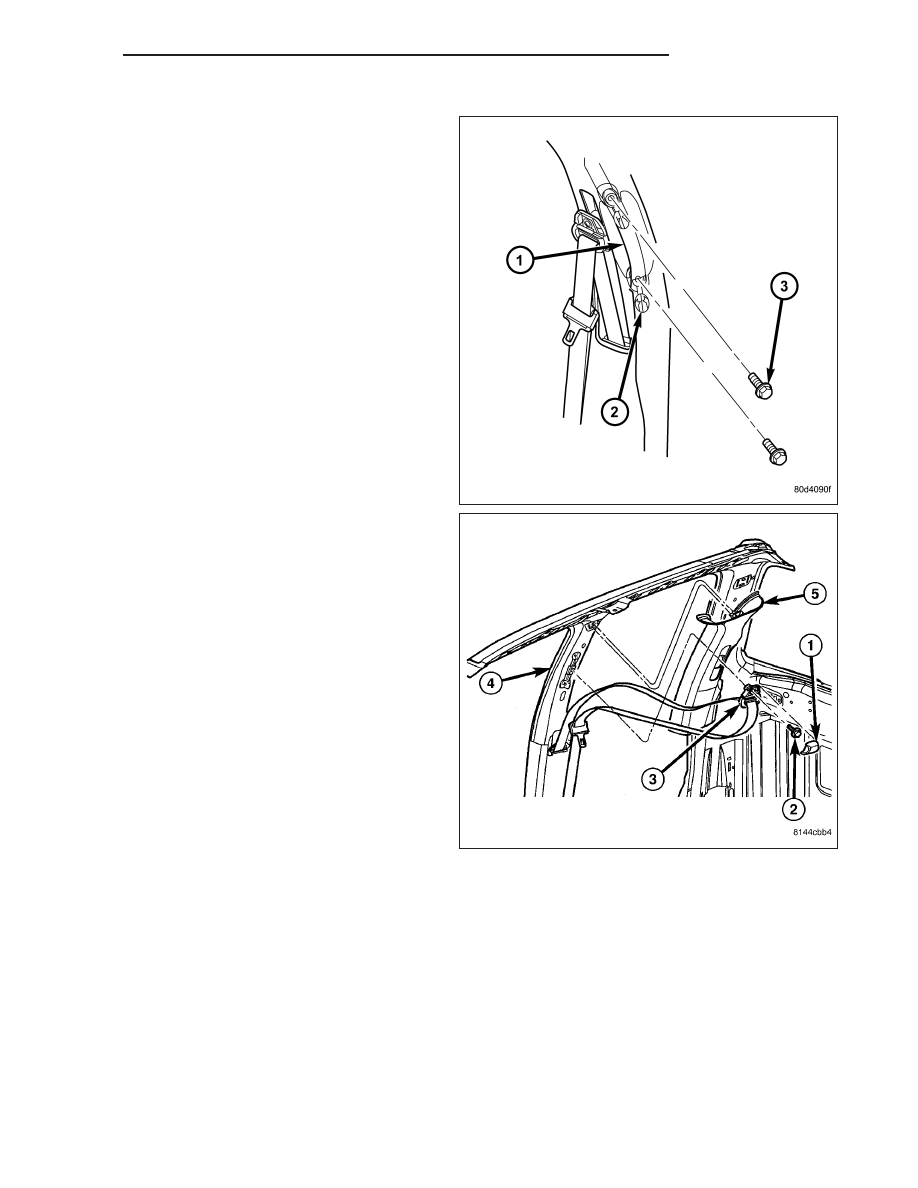

1. Using a small flat-bladed tool, carefully open the

two fastener covers (2) located on the grab handle
(1).

2. Remove the two bolts (3) that secure the grab han-

dle to the B-pillar and remove the grab handle.

3. Remove the cap (1) and the bolt (2) that secures

the seat belt (3) to the top of the B-pillar (4) and
position the seat belt out of the way.

4. Using a trim stick C-4755 or equivalent, disengage

the retaining tabs that secure the upper B-pillar trim
panel (5) to the B-pillar and remove the trim panel.

DR/DH

INTERIOR

23 - 155

INSTALLATION

REGULAR CAB

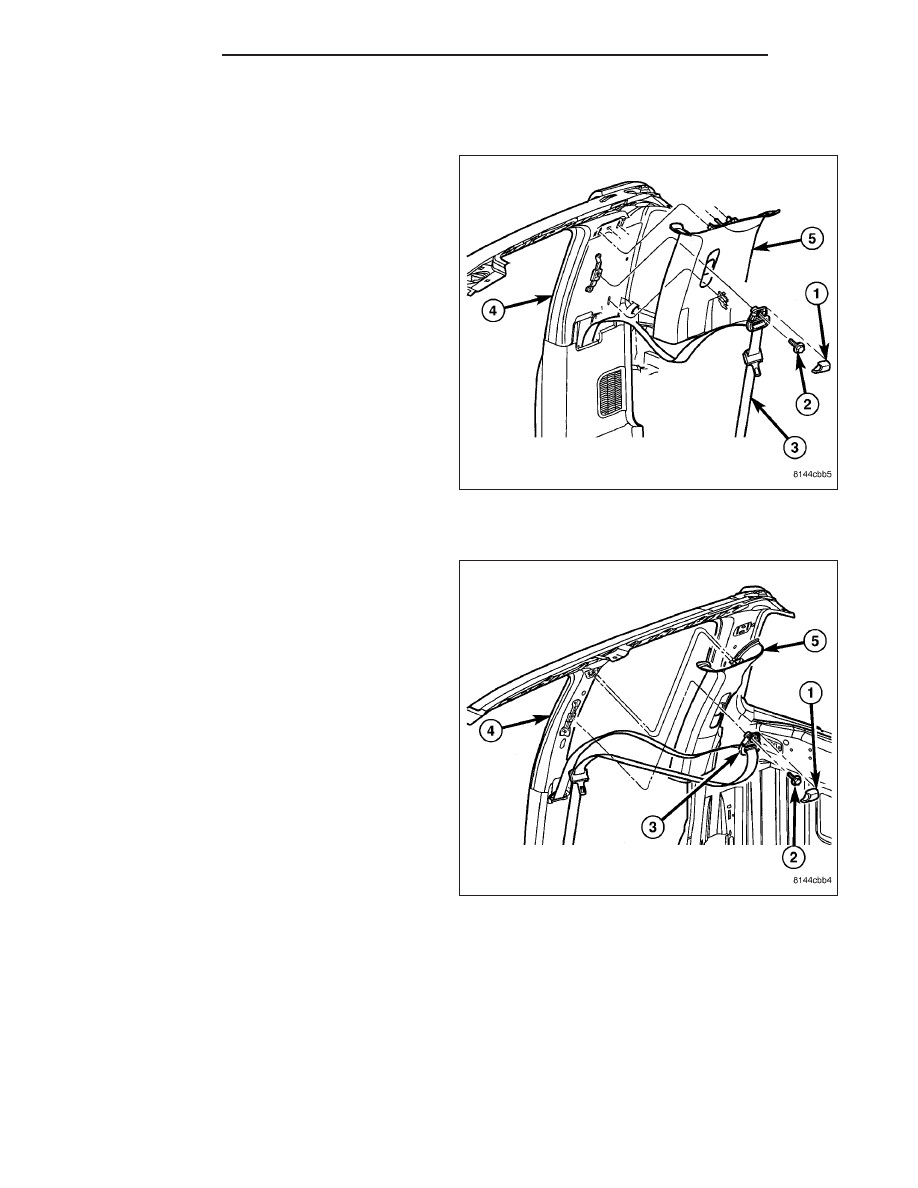

1. Position the upper B-pillar trim panel (5) to the

B-pillar (4).

2. Engage the retaining tabs that secure the upper

B-pillar trim panel to the B-pillar.

3. Install the bolt (2) that secures the seat belt (3) to

the top of the B-pillar. Tighten the bolt to 40 N·m
(29 ft. lbs.).

4. Install the cap (1) onto the seat belt.

QUAD CAB

1. Position the upper B-pillar trim panel (5) to the

B-pillar (4).

2. Engage the retaining tabs that secure the upper

B-pillar trim panel to the B-pillar.

3. Install the bolt (2) that secures the seat belt (3) to

the top of the B-pillar. Tighten the bolt to 40 N·m
(29 ft. lbs.).

4. Install the cap (1) onto the seat belt.

23 - 156

INTERIOR

DR/DH

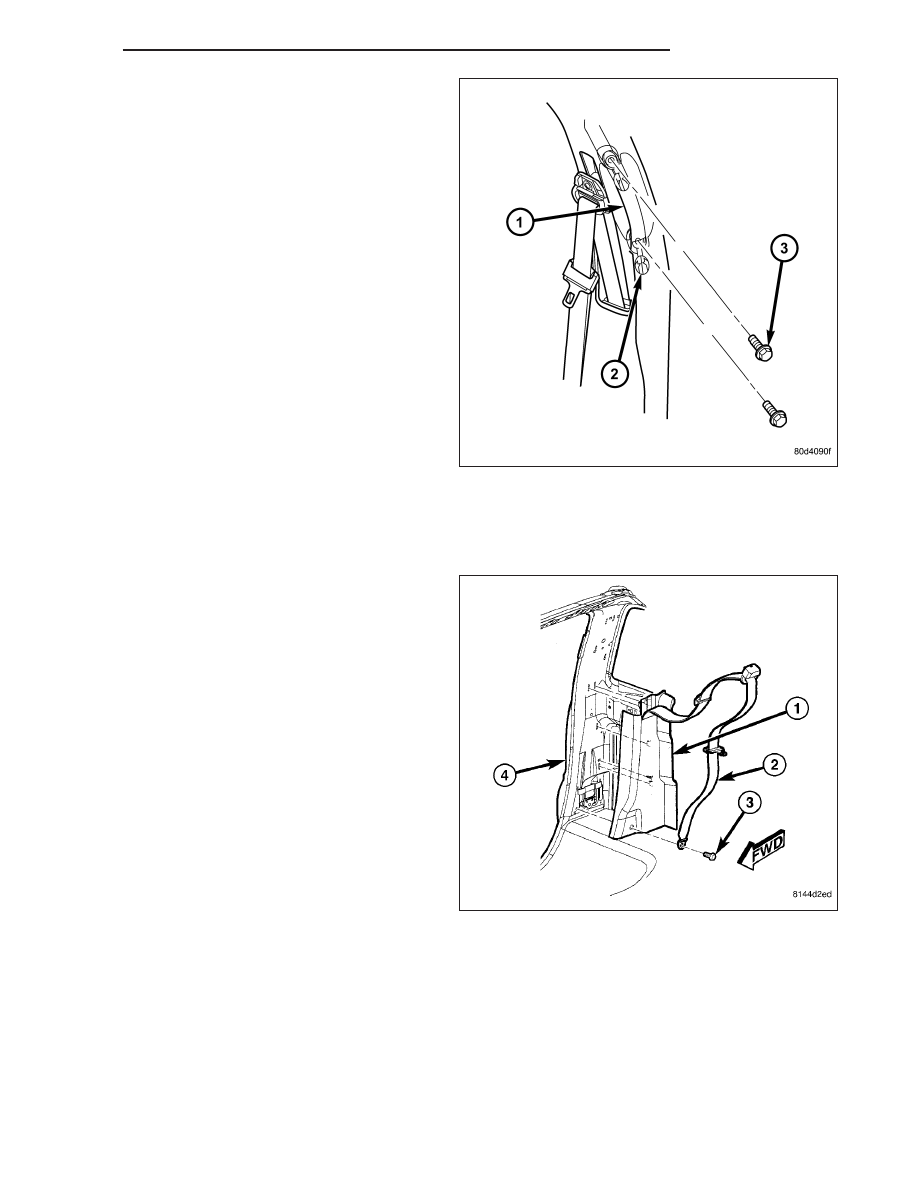

5. Install the grab handle (1) onto the B-pillar and

install the two bolts (3). Tighten the bolts to 6 N·m
(55 in. lbs.).

6. Close the two fastener covers (2) located on the

grab handle.

C-PILLAR LOWER TRIM

REMOVAL

1. Remove the upper C-pillar trim panel (Refer to 23 -

BODY/INTERIOR/C-PILLAR TRIM - REMOVAL).

2. Remove the bolt (3) that secures the seat belt (2)

to the bottom of the C-pillar (4) and position the
seat belt out of the way.

3. Using a trim stick C-4755 or equivalent, disengage

the retaining tabs that secure the lower C-pillar trim
panel (1) to the C-pillar.

4. Remove the seat belt from the lower C-pillar trim

panel through the slot provided and remove the
trim panel.

DR/DH

INTERIOR

23 - 157
